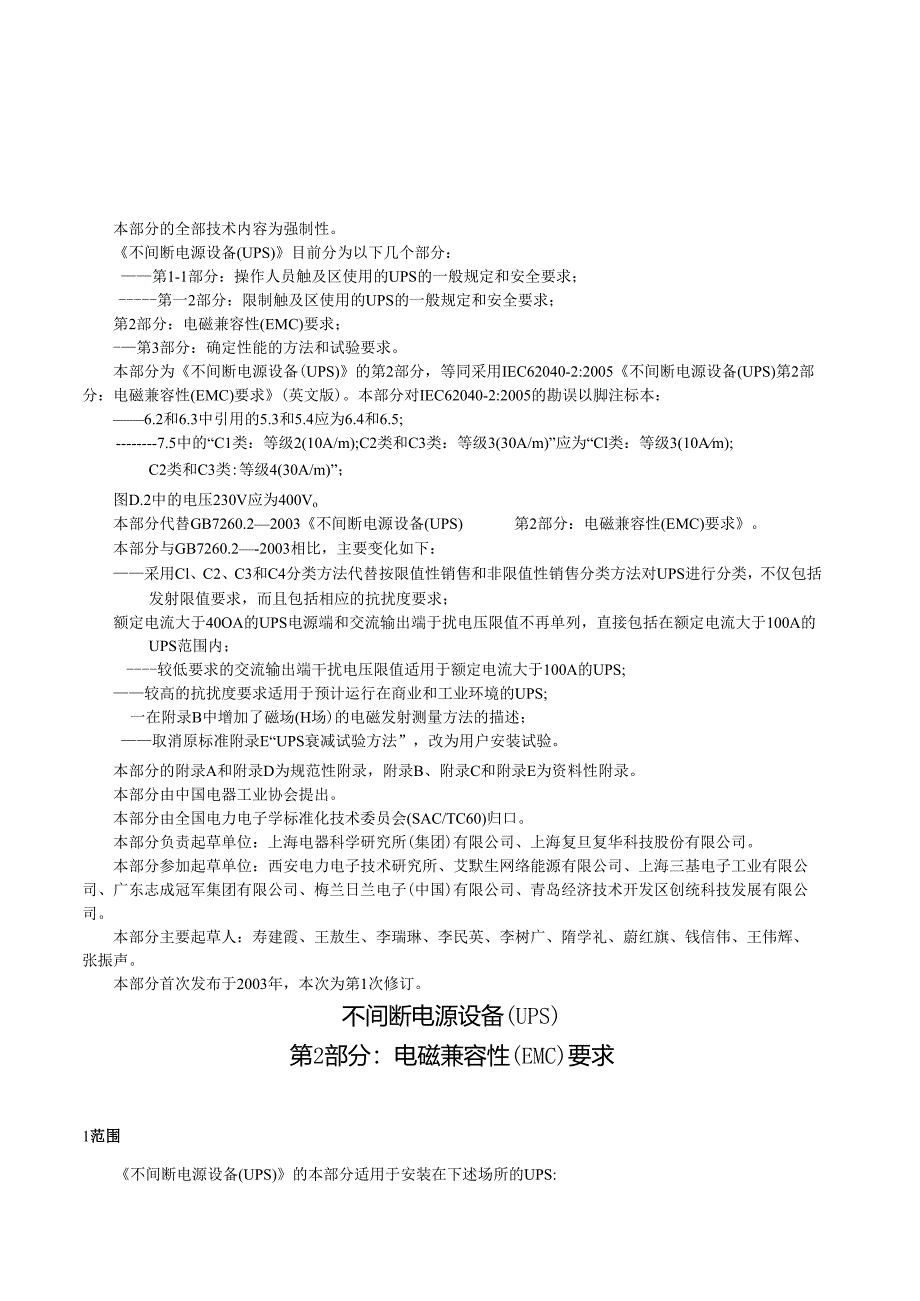

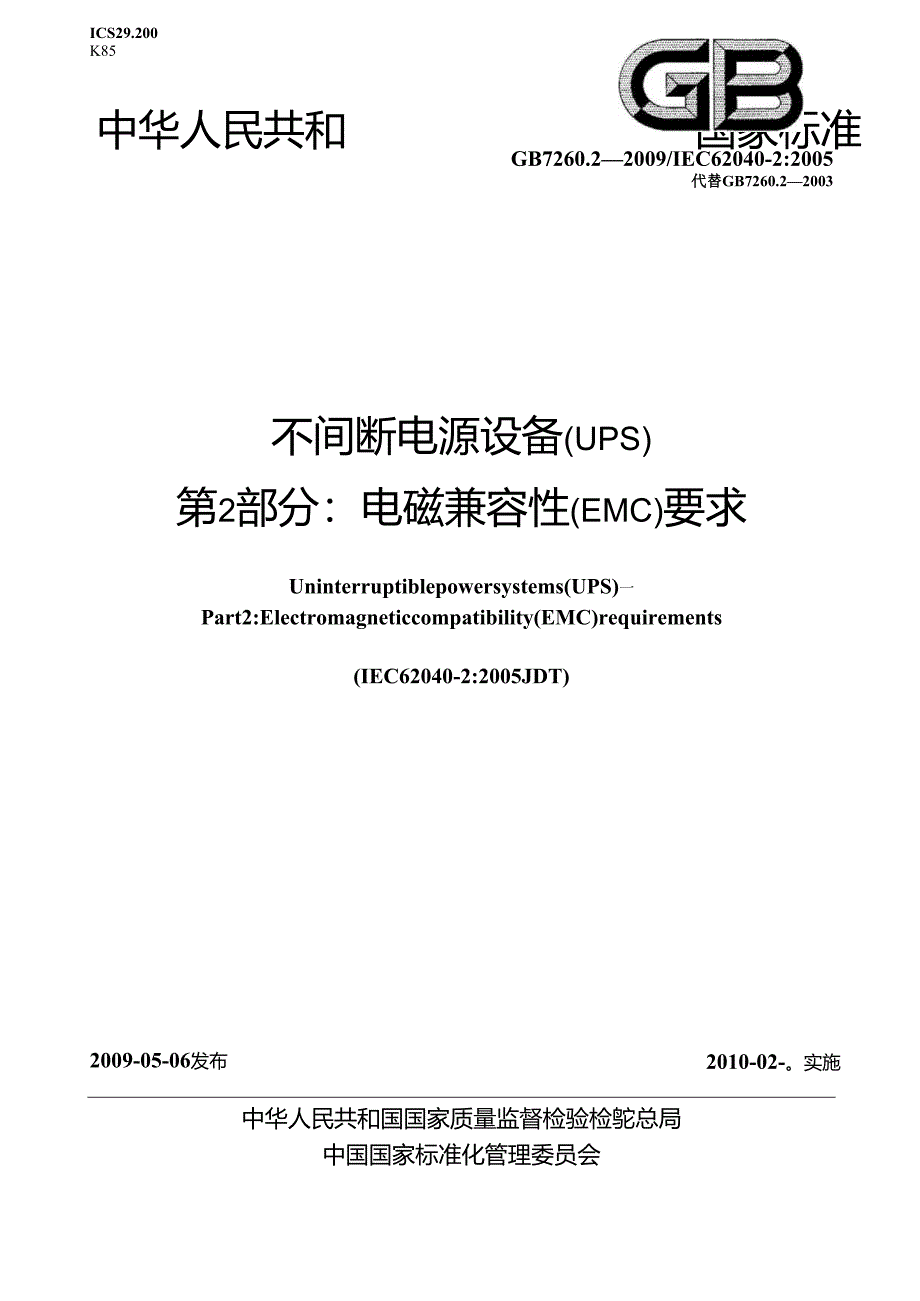

1、ICS29.200K85中华人民共和国家标准GB7260.22009/IEC62040-2:2005代替GB7260.22003不间断电源设备(UPS)第2部分：电磁兼容性(EMC)要求Uninterruptiblepowersystems(UPS)一Part2:Electromagneticcompatibility(EMC)requirements(IEC62040-2:2005JDT)2010-02-。实施2009-05-06发布中华人民共和国国家质量监督检验检鸵总局中国国家标准化管理委员会本部分的全部技术内容为强制性。不间断电源设备(UPS)目前分为以下几个部分：第1-1部分：操作人员

2、触及区使用的UPS的一般规定和安全要求；第一2部分：限制触及区使用的UPS的一般规定和安全要求；第2部分：电磁兼容性(EMC)要求；-第3部分：确定性能的方法和试验要求。本部分为不间断电源设备(UPS)的第2部分，等同采用IEC62040-2:2005不间断电源设备(UPS)第2部分：电磁兼容性(EMC)要求(英文版)。本部分对IEC62040-2:2005的勘误以脚注标本：6.2和6.3中引用的5.3和5.4应为6.4和6.5;7.5中的“C1类：等级2(10A/m);C2类和C3类：等级3(30A/m)”应为“Cl类：等级3(10Am);C2类和C3类:等级4(30A/m)”；图D.2中的

3、电压230V应为400Vo本部分代替GB7260.22003不间断电源设备(UPS)第2部分：电磁兼容性(EMC)要求。本部分与GB7260.2-2003相比，主要变化如下：采用Cl、C2、C3和C4分类方法代替按限值性销售和非限值性销售分类方法对UPS进行分类，不仅包括发射限值要求，而且包括相应的抗扰度要求；额定电流大于40OA的UPS电源端和交流输出端于扰电压限值不再单列，直接包括在额定电流大于100A的UPS范围内；较低要求的交流输出端干扰电压限值适用于额定电流大于100A的UPS;较高的抗扰度要求适用于预计运行在商业和工业环境的UPS;一在附录B中增加了磁场(H场)的电磁发射测量方法的

4、描述；取消原标准附录E“UPS衰减试验方法”，改为用户安装试验。本部分的附录A和附录D为规范性附录，附录B、附录C和附录E为资料性附录。本部分由中国电器工业协会提出。本部分由全国电力电子学标准化技术委员会(SAC/TC60)归口。本部分负责起草单位：上海电器科学研究所(集团)有限公司、上海复旦复华科技股份有限公司。本部分参加起草单位：西安电力电子技术研究所、艾默生网络能源有限公司、上海三基电子工业有限公司、广东志成冠军集团有限公司、梅兰日兰电子(中国)有限公司、青岛经济技术开发区创统科技发展有限公司。本部分主要起草人：寿建霞、王敖生、李瑞琳、李民英、李树广、隋学礼、蔚红旗、钱信伟、王伟辉、张振

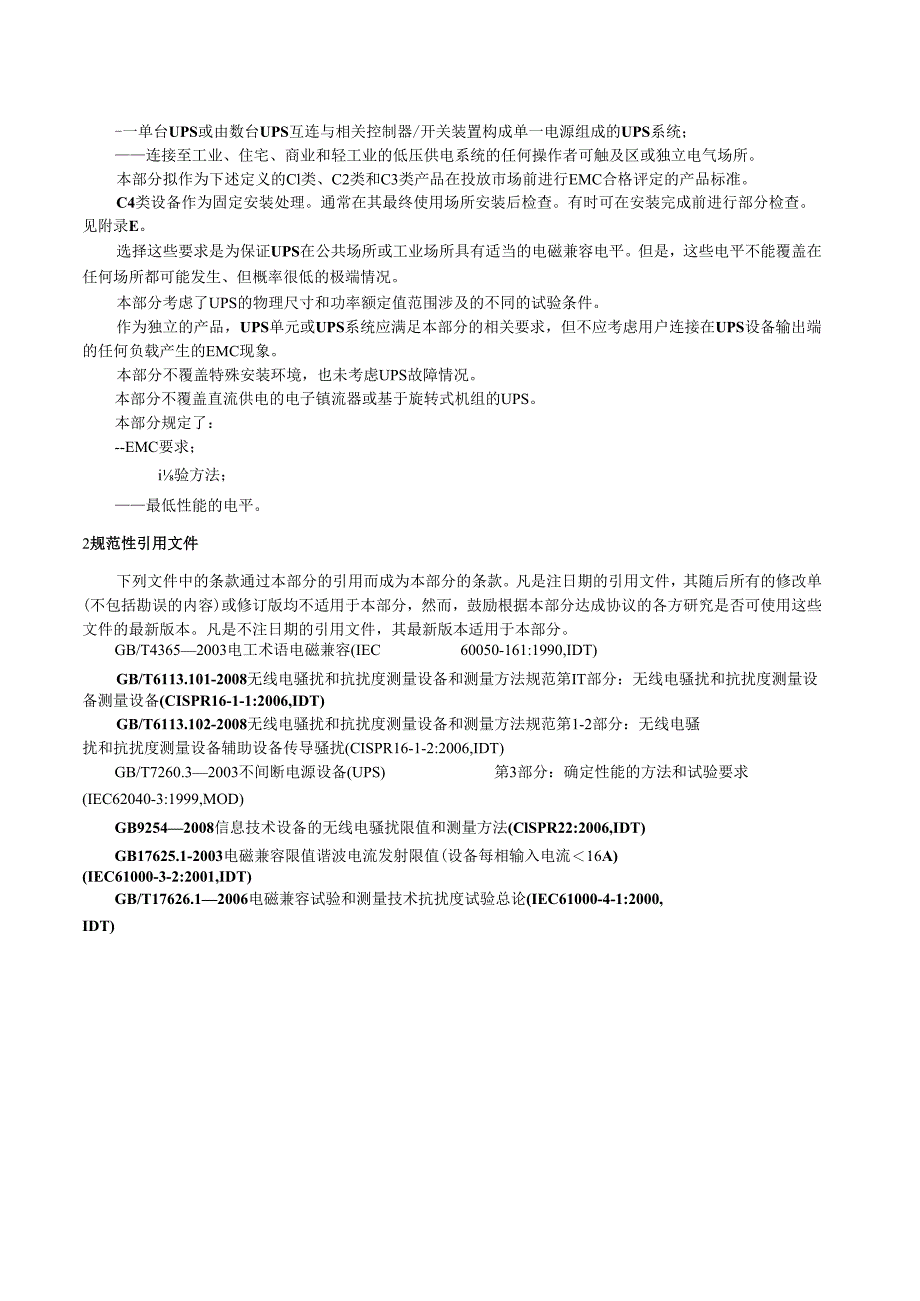

5、声。本部分首次发布于2003年，本次为第1次修订。不间断电源设备(UPS)第2部分：电磁兼容性(EMC)要求1范围不间断电源设备(UPS)的本部分适用于安装在下述场所的UPS:-一单台UPS或由数台UPS互连与相关控制器/开关装置构成单一电源组成的UPS系统；连接至工业、住宅、商业和轻工业的低压供电系统的任何操作者可触及区或独立电气场所。本部分拟作为下述定义的Cl类、C2类和C3类产品在投放市场前进行EMC合格评定的产品标准。C4类设备作为固定安装处理。通常在其最终使用场所安装后检查。有时可在安装完成前进行部分检查。见附录E。选择这些要求是为保证UPS在公共场所或工业场所具有适当的电磁兼容电平

6、。但是，这些电平不能覆盖在任何场所都可能发生、但概率很低的极端情况。本部分考虑了UPS的物理尺寸和功率额定值范围涉及的不同的试验条件。作为独立的产品，UPS单元或UPS系统应满足本部分的相关要求，但不应考虑用户连接在UPS设备输出端的任何负载产生的EMC现象。本部分不覆盖特殊安装环境，也未考虑UPS故障情况。本部分不覆盖直流供电的电子镇流器或基于旋转式机组的UPS。本部分规定了：-EMC要求；i验方法；最低性能的电平。2规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成

7、协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T43652003电工术语电磁兼容(IEC60050-161:1990,IDT)GB/T6113.101-2008无线电骚扰和抗扰度测量设备和测量方法规范第IT部分：无线电骚扰和抗扰度测量设备测量设备(CISPR16-1-1:2006,IDT)GB/T6113.102-2008无线电骚扰和抗扰度测量设备和测量方法规范第1-2部分：无线电骚扰和抗扰度测量设备辅助设备传导骚扰(CISPR16-1-2:2006,IDT)GB/T7260.32003不间断电源设备(UPS)第3部分：确定性能的方法和试验要

8、求(IEC62040-3:1999,MOD)GB92542008信息技术设备的无线电骚扰限值和测量方法(ClSPR22:2006,IDT)GB17625.1-2003电磁兼容限值谐波电流发射限值(设备每相输入电流16A)(IEC61000-3-2:2001,IDT)GB/T17626.12006电磁兼容试验和测量技术抗扰度试验总论(IEC61000-4-1:2000,IDT)GB/T17626.22006电磁兼容IDT)GB/T17626.32006电磁兼容3:2002,IDT)GB/T17626.42008电磁兼容4-4:2004,IDT)试验和测量技术静电放电抗扰度试验（IEC61000-

9、4-2:2001,试验和测量技术射频电磁场辐射抗扰度试验（IEC61000-4-试验和测量技术电快速瞬变脉冲群抗扰度试验（IEC61000-GB/T17626.52008电磁兼容2005,IDT)GB/T17626.62008电磁兼容4-6:2006,IDT)GB/T17626.82006电磁兼容IDT)试验和测量技术浪涌（冲击）抗扰度试验（IEC61000-4-5:试验和测量技术射频场感应的传导骚扰抗扰度（IEC61000-试验和测量技术工频磁场抗扰度试验（IEC61000-4-8:2001,IEC61000-2-2:2002网传输信号的电磁兼容电磁兼容（EMC）第2-2部分：环境低压供电系

10、统中低频传导骚扰及电3术语和定义本部分除采用GB/T4365中规定的术语和定义外，补充下列术语和定义。3.1端口portUPS与外部电磁环境的特殊界面，见图1。3.2夕卜壳端口enclosureport电磁场可发射和侵入UPS的物理界面。AC输入电源端E外壳端LAC输出电源端口UPS信号/控制端口接地端口1De电源端口（蓄电池）图1端口示例4环境下述环境覆盖了大部分UPS的安装场所：a）第1类环境：无中间变压器直接连接至公用低压供电系统的住宅区、商业区和轻工业区；b）第2类环境：不直接连接至给住宅建筑物供电的低压供电系统的所有商业区、轻工业区和工业区。5. UPS的类别6. 1Cl类UPS该类

11、UPS适用于第1类环境，无任何限制。该类UPS适用于住宅设施。Cl类UPS应满足该类的发射限值和表5的抗扰度要求。7. 2C2类UPS该类UPS输出电流不超过16A,不加任何限制可适用于第2类环境。如采用以下连接方式之一，该类UPS也适用于第1类环境：一采用工业插头、插座；采用国家标准插头、插座；永久性的连接。C2类UPS应满足该类的发射限值和表6的抗扰度要求。而且，在产品说明书中应有如下文字：警告：本产品是C2类UPS,用于住宅区可能需要采取安装限制或附加措施以抑制射频骚扰。5.3 C3类UPS该类UPS输出电流超过16A,适用于第2类环境。该类UPS用于商业和工业设施时，应距离第1类环境的

12、建筑物至少30moC3类UPS应满足该类的发射限值和表6的抗扰度要求。而且，在产品说明书中应有如下文字：警告：本产品用于第2类环境中的商业和工业用途。可能需要采取安装限制或附加措施以抑制骚扰。5.4 C4类UPS该类UPS适用于复合环境，其发射限值和抗扰度要求应由购买者与供货者/供应商协商确定。C4类UPS对电流额定值无限制要求。5.5 UPS的类别与适用环境的关系若环境条件确定为第1类环境，宜选用Cl或C2类UPS。若环境条件确定为第2类环境，宜选用C2或C3类UPS。若环境条件不属于第1类环境或第2类环境，则应选用C4类UPS。6发射6.1 概述本章涉及0HZ1.0GHZ频率范围的骚扰。确

13、定发射要求的目的是保证UPS正常运行时，产生的骚扰不会达到妨碍其他设备正常运行的程度。注1:当Cl类或C2类UPS在距离接收天线10m内，C3类UPS距离30m内使用时，本部分的限值不能充分保证无线电和电视接收不受干扰。注2:如在高敏感度设备附近使用UPS,可能必须采取附加的抑制措施，使其电磁发射进一步降低到规定的电平。6.2一般要求UPS应符合6.4和6.51）中规定的发射限值。UPS应在下述条件下进行试验：额定输入电压；在正常运行方式和储能运行方式下运行；一接入能使UPS产生最大骚扰电平的线性负载。6.4的目的是为了规定本部分范围内有关电磁发射的限值和测量方法，这些电磁发射可使其他设备（如

14、无线电接收机）受到干扰。这些发射限值是最基本的电磁兼容性要求。试验要求是针对于每个端口规定的。试验方法参见附录A。6.3一般测量条件6.3.1概述应在检测的频段内和符合正常应用的工作状态下测量受试设备产生的最大发射，UPS工作方式1）本条和6.3中，原文多处误为5.3、5.4o为：正常方式和储能运行方式。通过改变受试UPS的试验布置产生最大的发射。对于带有附加电源端子（端口）为静止旁路电路和/或维修旁路电路独立供电的UPS,只要可能，这些附加电源端子（端口），均应临时接到正常交流输入端口供电。在6.4的传导发射试验应包括对这些附加电路的测量。如果UPS是系统的一部分，或者可以与辅助装置连接，则

15、UPS试验时只需连接运用这些端口必须的最少的辅助装置，或在端口端接等效阻抗。UPS交流输出端应连接可在其额定输出范围内任何负载条件下运行的线性负载。在试验报告中应精确说明测量时的试验布置和运行方式，试验布置和测量准则见附录A,现场试验见附录E。应在规定的UPS运行环境范围内，在其额定输入电压下进行试验，另有说明除外。6.3.2买方、用户文件a）如果为了达到符合性而需要采取特殊措施时，则应告知买方、用户，例如采用屏蔽电缆或专用电缆，还应详细说明交流输出电缆在长度上的任何限制；b）买方、用户需要的文件应来函即寄，辅助装置的清单和UPS执行的发射要求等文件应一起提供。6.3.3适用性在UPS的各有关端口进行测量。6.4传导发射6.4.1 电源端子骚扰电压限值根据UPS的类别和额定输出电流，骚扰电压不应超过表1或表2的限值。当分别使用平均值检波器接收机和准峰值检波器接收机时，UPS应满足平均值和准
