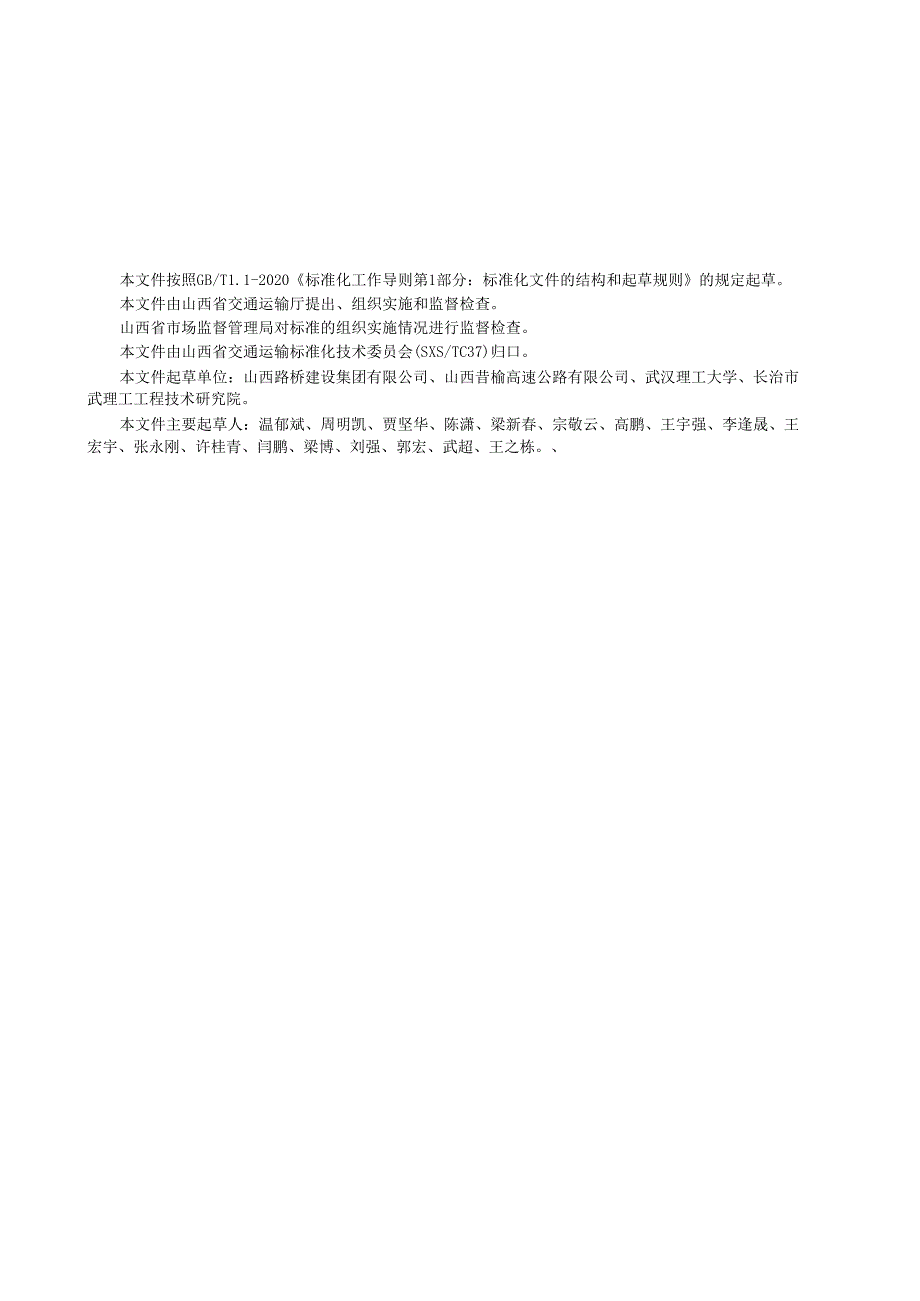

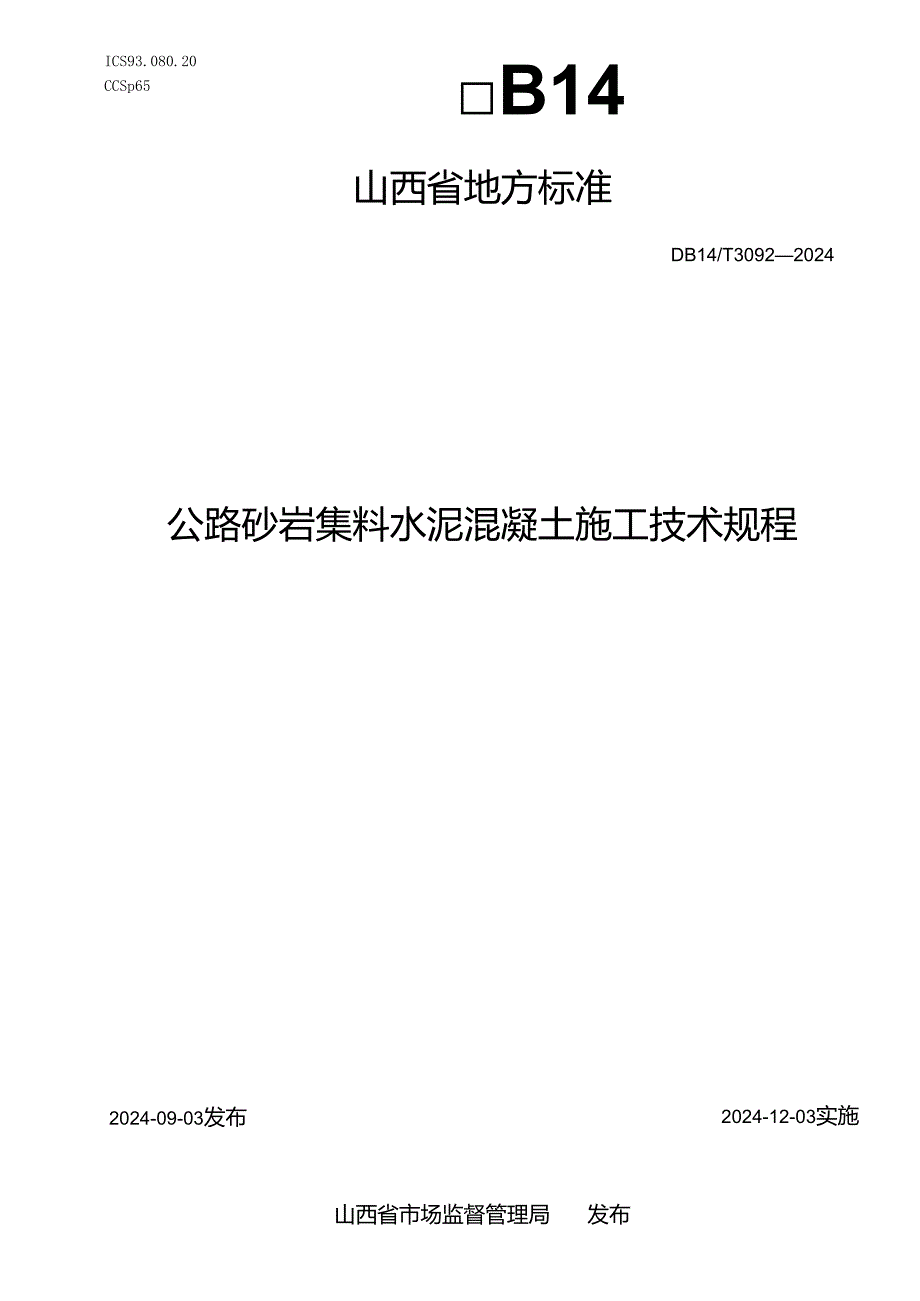

1、ICS93.080.20CCSp65B14山西省地方标准DB14/T30922024公路砂岩集料水泥混凝土施工技术规程2024-09-03发布2024-12-03实施山西省市场监督管理局发布目次前言II1范围12规范性引用文件13术语和定义14原材料25混凝土配合比设计56混凝土生产与施工57质量管理与验收5附录A（规范性）砂岩粗集料浸水压碎值试验方法7附录B（规范性）砂岩粗集料冻融质量损失率试验方法9本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件由山西省交通运输厅提出、组织实施和监督检查。山西省市场监督管理局对标准的组织实施情况进行监督

2、检查。本文件由山西省交通运输标准化技术委员会(SXS/TC37)归口。本文件起草单位：山西路桥建设集团有限公司、山西昔榆高速公路有限公司、武汉理工大学、长治市武理工工程技术研究院。本文件主要起草人：温郁斌、周明凯、贾坚华、陈潇、梁新春、宗敬云、高鹏、王宇强、李逢晟、王宏宇、张永刚、许桂青、闫鹏、梁博、刘强、郭宏、武超、王之栋。、公路砂岩集料水泥混凝土施工技术规程1范围本文件规定了砂岩集料在公路工程水泥混凝土中应用的术语和定义、原材料、混凝土配合比设计、混凝土生产与施工、质量管理与验收等相关要求。本文件适用于公路桥涵、隧道、路面及附属工程等使用的强度等级C35及以下的混凝土。2规范性引用文件下列

3、文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB175通用硅酸盐水泥GB/T1596用于水泥和混凝土中的粉煤灰GB8076混凝土外加剂GB/T14684建设用砂GB/T14685建设用卵石、碎石GB/T18046用于水泥和混凝土中的粒化高炉矿渣粉GB/T27690砂浆和混凝土用硅灰GB/T50107混凝土强度检验评定标准GB50119混凝土外加剂应用技术规范GB50164混凝土质量控制标准GB50666混凝土结构工程施工规范JGJ55普通混凝土配合比设计规程J

4、GJ63混凝土用水标准JGJ/T193JTG/TF30JTGF80/1JTG/T3310JTG/T3420混凝土耐久性检验评定标准公路水泥混凝土路面施工技术细则公路工程质量检验评定标准第一册土建工程公路工程混凝土结构耐久性设计规范公路工程水泥及水泥混凝土试验规程JTG3431公路工程岩石试验规程JTG/T3650公路桥涵施工技术规范JTG/T3660公路隧道施工技术规范3术语和定义下列术语和定义适用于本文件。3. 1砂岩主要由含量大于50%,粒径0.05111121111的陆源碎屑颗粒组成的碎屑岩。4. 2砂岩粗集料砂岩经破碎筛分制备的公称粒径大于4.75m11的碎石。5. 3砂岩细集料砂岩经

5、制砂机制备的公称粒径小于4.75m11的机制砂。6. 4砂岩集料水泥混凝土全部或主要为砂岩集料配制的水泥混凝土。4原材料7. 1水泥和矿物掺合料水泥宜采用符合GB175规定的强度等级为42.5的水泥，粉煤灰应符合GB/T1596的有关规定，粒化高炉矿渣粉应符合GB/T18046的有关规定，硅灰应符合GB/T27690的有关规定。7.2. 岩母岩与砂岩集料制备7.2.1 砂岩母岩应致密无黏土夹层，并满足表1的技术要求。砂岩母岩取用前应先人工或机械清除表面覆盖的土层或风化层。表1砂岩母岩技术要求指标混凝土强度等级技术要求试验方法单轴饱水抗压强度/MPaC30、C35260JTG3431T0221C

6、25及以下245耐崩解性指数/%C30、C35298JTG3431T0207C25及以下974.2.2砂岩集料制备应符合下列规定:a）应按照二级破碎再筛分工艺将砂岩母岩加工成砂岩粗集料。一级破应为颗式破碎机，二级破应为反击式破碎机，入一级破前振动喂料机的筛条间距不宜小于75mm0b）砂岩石屑不宜直接作细集料使用。4. 3砂岩集料4.1.1 砂岩粗集料7.3. 1.1砂岩粗集料的技术要求应符合表2的规定。表2砂岩粗集料技术要求项目技术要求试验方法硫化物及硫酸盐含量（按S03质量计）/%1.0GB/T14685含泥量（按质量计）/%1.5泥块含量（按质量计）/%0.5GB/T14685压碎值/%2

7、5针片状颗粒总含量（按质量计）/%15有机物合格坚固性（硫酸钠溶液法质量损失值）/%12连续级配松散堆积空隙率/%47吸水率/%2.0碱集料反应给出实测值浸水压碎值/%25附录A冻融质量损失率/%2附录B注：当集料碱集料反应不合格时，应采取抑制碱集料反应的措施。7.4. 1.2砂岩粗集料级配与规格应按照GB/T14685相关方法进行检测，并应符合表3的规定。粗集料宜根据混凝土最大粒径采用连续两级配或连续多级配。单粒级粗集料宜用于组合成满足要求的连续粒级；亦可用于与连续粒级混合，改善其级配或配成较大粒级的连续粒级。表3砂岩粗集料的级配与规格公称粒级（mm）以下方孔筛（mm）累计筛余/%2.364

8、.759.5016.019.026.531.537.5连续粒级516951008510030600-1000005209510090-1004080/0-1000052595100901003070/05005-31.59510090-1007090/1545/050单粒粒级5-109510080-1000-15000001016/9510080-1000-1500001020/9510085100/0-150001625/95100557025400-10001631.5/95100/85100/0-1004.3.1.3砂岩粗集料某一粒级集料针片状含量或者吸水率不满足表2要求时，应采用符合表

9、2要求的其他岩性集料全部代替该粒级集料。4.3.2砂岩细集料4.3.2.1砂岩细集料技术要求应符合表4的规定。表4砂岩细集料的技术要求项目技术要求试验方法硫化物及硫酸盐含量（按S03质量计）/%1.0GB/T14684云母（按质量计）/%2.0有机物合格压碎值/%25GB/T14684碱集料反应给出实测值注：当集料碱集料反应不合格时，应采取抑制碱集料反应的措施。4.3.2.2砂岩细集料亚甲蓝值、石粉含量和泥块含量应符合表5的规定。表5砂岩细集料亚甲蓝值、石粉含量和泥块含量检测指标类别技术要求试验方法石粉含量/%桥涵结构物亚甲蓝值VL415.0GB/T14684亚甲蓝值三1.45.0亚甲蓝值三3

10、不可用路面亚甲蓝值1.4或合格5.0亚甲蓝值三1.4或不合格3.0亚甲蓝值三3不可用泥块含量/%/1.04.3.2.3砂岩细集料颗粒级配按照GB/T14684相关方法进行检测，并应符合表6的规定，实际颗粒级配除4.75mm和0.6mm筛档外，可以略有超出，但各级累计筛余超出值总和应不大于5%0表6砂岩细集料的颗粒级配级配区1区2区3区方孔筛累计筛余/%4.75mm10-010-010-02.36mm35-525015-01.18mm65-3550-1025-00.6mm857170-4140-16O.3mm95-8092-7085-55O.15mm97-8594-8094-754,4外加剂4.

11、4.1外加剂使用前应验证与砂岩集料、水泥和其它矿物掺合料的适应性。4.4.2外加剂应根据砂岩集料水泥混凝土工作性和抗冻性要求，选择减水剂、保坍剂、引气剂的一种或多种进行复合使用，也可根据需求选择其他功能性外加剂。外加剂的技术指标应符合GB8076、GB50119的规定。4.5拌和用水混凝土拌和用水应符合JGJ63的有关规定。5混凝土配合比设计5.1 一般规定5.1.1 砂岩集料水泥混凝土配合比设计应符合JGJ55的有关规定。5. 1.2砂岩集料水泥混凝土性能及试验方法应符合JTG/TF30、JTG/T3650、JTG/T3660、JTG/T3420的有关规定。5.1.3砂岩集料水泥混凝土进行耐

12、久性设计时，环境类别和作用等级、原材料的选用、配合比设计等均应符合JTG/T3310的规定。5.2配合比设计要求5.2.1 砂岩集料水泥混凝土宜采用水泥与粉煤灰作复合胶凝材料，或者水泥与粉煤灰、粒化高炉矿渣粉作复合胶凝材料。粉煤灰掺量不宜低于胶凝材料总量的20%o添加硅灰作掺合料时，掺量宜为胶凝材料总量的3%5%。5.2.2 C25、C30、C35等级砂岩集料水泥混凝土，总胶凝材料用量不宜高于440kgm3,其中水泥用量不应高于300kgm3o5.2.3 砂岩集料水泥混凝土砂率应根据细度模数、石粉含量等因素经试验确定，宜在40%45%之间。5.2.4 砂岩粗集料吸水率高于现时，在满足强度要求的

13、条件下，用水量可比同强度等级石灰岩集料混凝土增加5kgm315kgm3,且用水量不宜大于IgOkg/m。5.2.5 砂岩粗集料吸水率高于1%时，混凝土减水剂掺量应比同强度等级石灰岩集料混凝土提高10%20%o当运输时间较长时，外加剂宜复配保坍组分，用量根据坍落度试验确定。当混凝土有抗冻性要求时，宜添加引气组分，用量根据抗冻性试验确定。6混凝土生产与施工61一般规定6.1.1砂岩集料水泥混凝土的生产与施工应符合GB50164、GB50666、JTG/T3650、JTG/TF30、JTG/T3660的有关规定。6.1.2在砂岩集料水泥混凝土生产和施工过程中，应对原材料的计量、混凝土搅拌、拌和物运输

14、、混凝土浇注、拆模及养护进行全过程控制。6.2生产与施工要点6. 2.1砂岩集料水泥混凝土搅拌时间宜较普通石灰岩集料混凝土搅拌时间延长5s15s。7. 2.2砂岩集料水泥混凝土收缩大，施工后应立即养生，加密洒水养生频次，并延长养生时间3d5d。7质量管理与验收71质量管理砂岩粗集料应按表7所列项目和要求检测评定，砂岩细集料应按表8所列项目和要求检测评定，其他原材料按照相关标准检测评定。表7砂岩粗集料检测项目与要求检测项目检测频度技术要求试验方法颗粒级配使用前检测1次，使用过程中每100ot一次符合表3技术要求GB/T14685含泥量（按质量计）/%符合表2技术要求泥块含量（按质量计）/%使用前检测1次，使用过程中每100ot一
