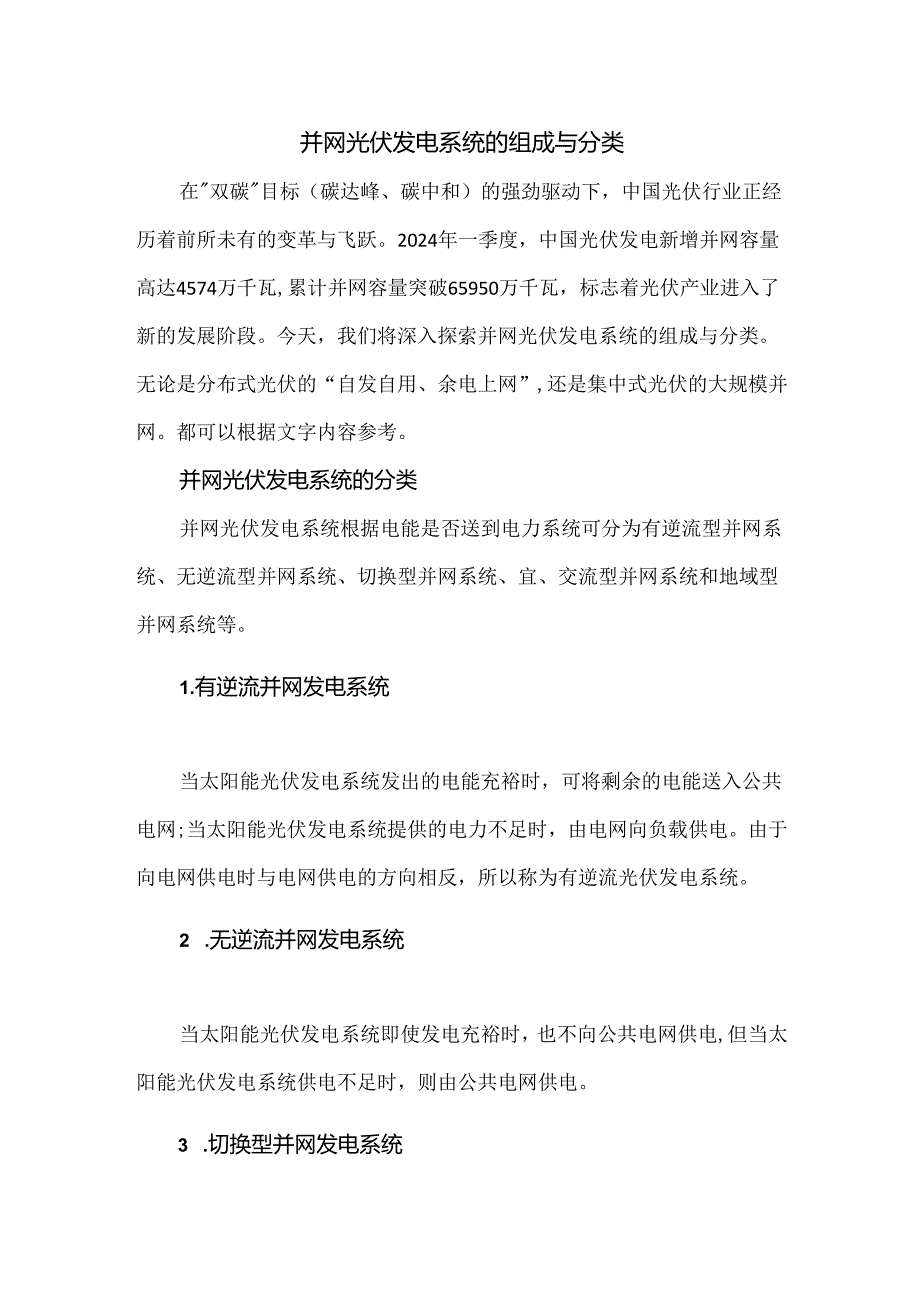

1、并网光伏发电系统的组成与分类在双碳目标（碳达峰、碳中和）的强劲驱动下，中国光伏行业正经历着前所未有的变革与飞跃。2024年一季度，中国光伏发电新增并网容量高达4574万千瓦,累计并网容量突破65950万千瓦，标志着光伏产业进入了新的发展阶段。今天，我们将深入探索并网光伏发电系统的组成与分类。无论是分布式光伏的“自发自用、余电上网”,还是集中式光伏的大规模并网。都可以根据文字内容参考。并网光伏发电系统的分类并网光伏发电系统根据电能是否送到电力系统可分为有逆流型并网系统、无逆流型并网系统、切换型并网系统、宜、交流型并网系统和地域型并网系统等。1.有逆流并网发电系统当太阳能光伏发电系统发出的电能充裕

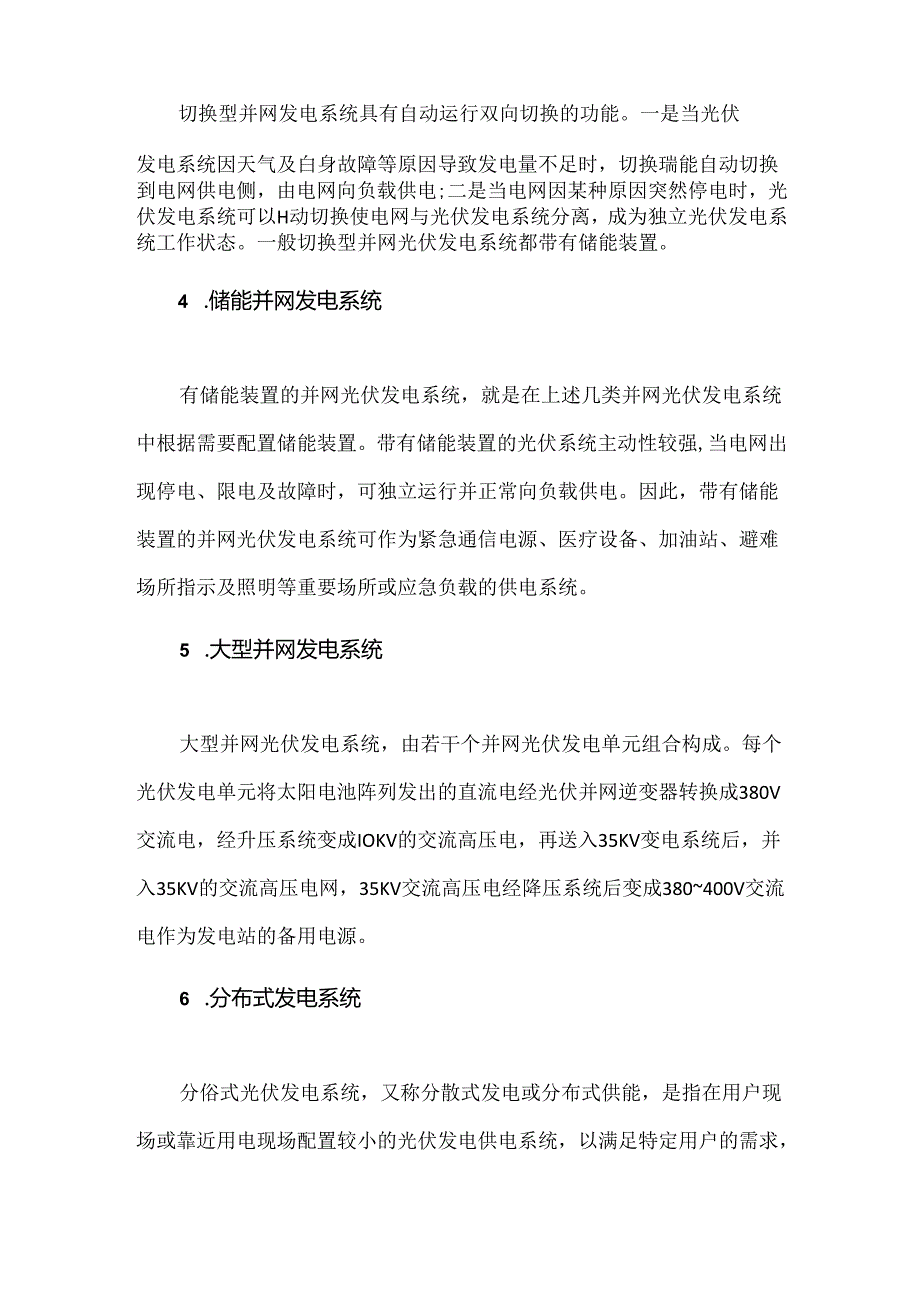

2、时，可将剩余的电能送入公共电网;当太阳能光伏发电系统提供的电力不足时，由电网向负载供电。由于向电网供电时与电网供电的方向相反，所以称为有逆流光伏发电系统。2 .无逆流并网发电系统当太阳能光伏发电系统即使发电充裕时，也不向公共电网供电,但当太阳能光伏发电系统供电不足时，则由公共电网供电。3 .切换型并网发电系统切换型并网发电系统具有自动运行双向切换的功能。一是当光伏发电系统因天气及白身故障等原因导致发电量不足时，切换瑞能自动切换到电网供电侧，由电网向负载供电;二是当电网因某种原因突然停电时，光伏发电系统可以H动切换使电网与光伏发电系统分离，成为独立光伏发电系统工作状态。一般切换型并网光伏发电系统

3、都带有储能装置。4 .储能并网发电系统有储能装置的并网光伏发电系统，就是在上述几类并网光伏发电系统中根据需要配置储能装置。带有储能装置的光伏系统主动性较强,当电网出现停电、限电及故障时，可独立运行并正常向负载供电。因此，带有储能装置的并网光伏发电系统可作为紧急通信电源、医疗设备、加油站、避难场所指示及照明等重要场所或应急负载的供电系统。5 .大型并网发电系统大型并网光伏发电系统，由若干个并网光伏发电单元组合构成。每个光伏发电单元将太阳电池阵列发出的直流电经光伏并网逆变器转换成380V交流电，经升压系统变成IOKV的交流高压电，再送入35KV变电系统后，并入35KV的交流高压电网，35KV交流高

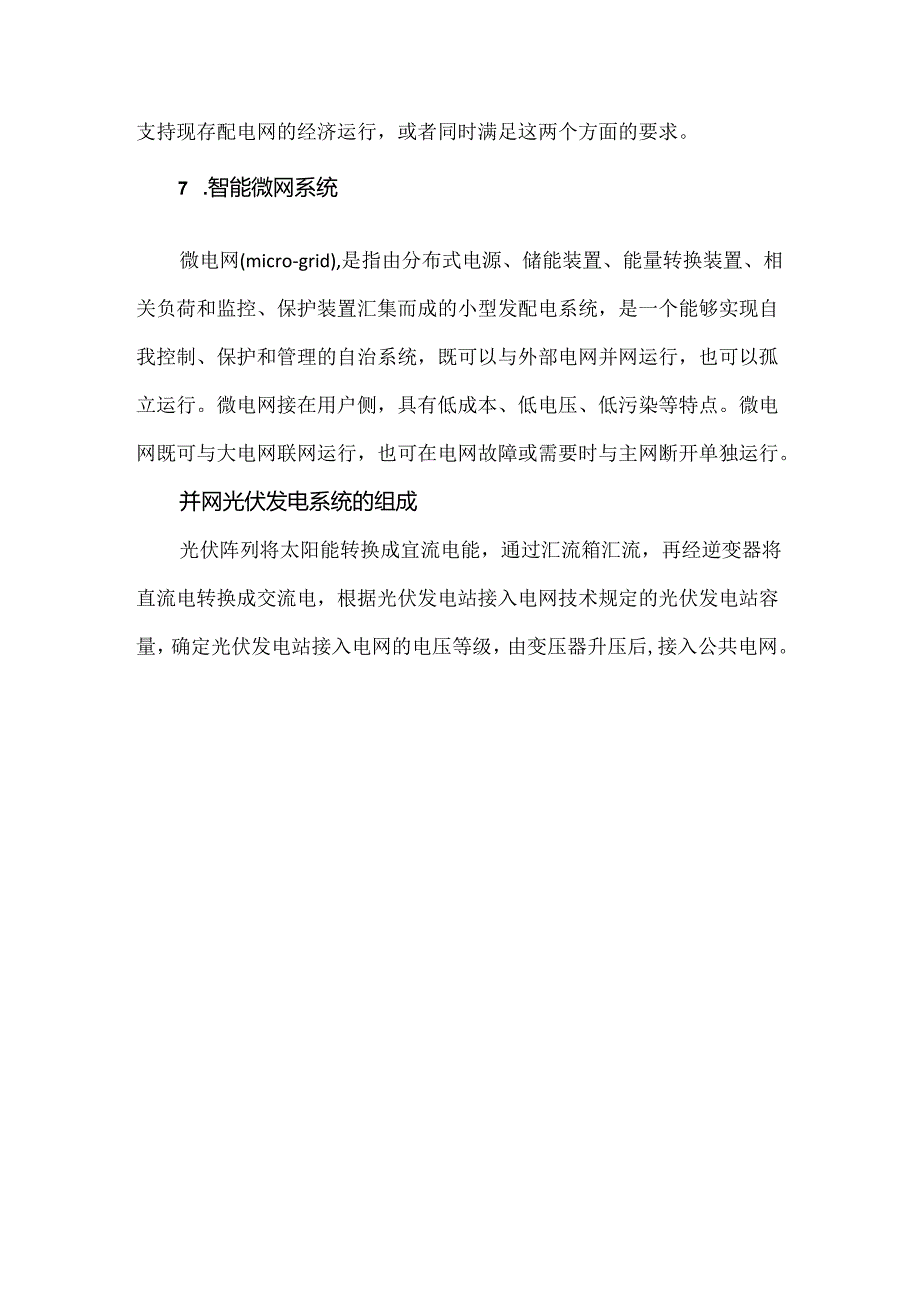

4、压电经降压系统后变成380400V交流电作为发电站的备用电源。6 .分布式发电系统分俗式光伏发电系统，又称分散式发电或分布式供能，是指在用户现场或靠近用电现场配置较小的光伏发电供电系统，以满足特定用户的需求，支持现存配电网的经济运行，或者同时满足这两个方面的要求。7 .智能微网系统微电网(micro-grid),是指由分布式电源、储能装置、能量转换装置、相关负荷和监控、保护装置汇集而成的小型发配电系统，是一个能够实现自我控制、保护和管理的自治系统，既可以与外部电网并网运行，也可以孤立运行。微电网接在用户侧，具有低成本、低电压、低污染等特点。微电网既可与大电网联网运行，也可在电网故障或需要时与主网断开单独运行。并网光伏发电系统的组成光伏阵列将太阳能转换成宜流电能，通过汇流箱汇流，再经逆变器将直流电转换成交流电，根据光伏发电站接入电网技术规定的光伏发电站容量，确定光伏发电站接入电网的电压等级，由变压器升压后,接入公共电网。
