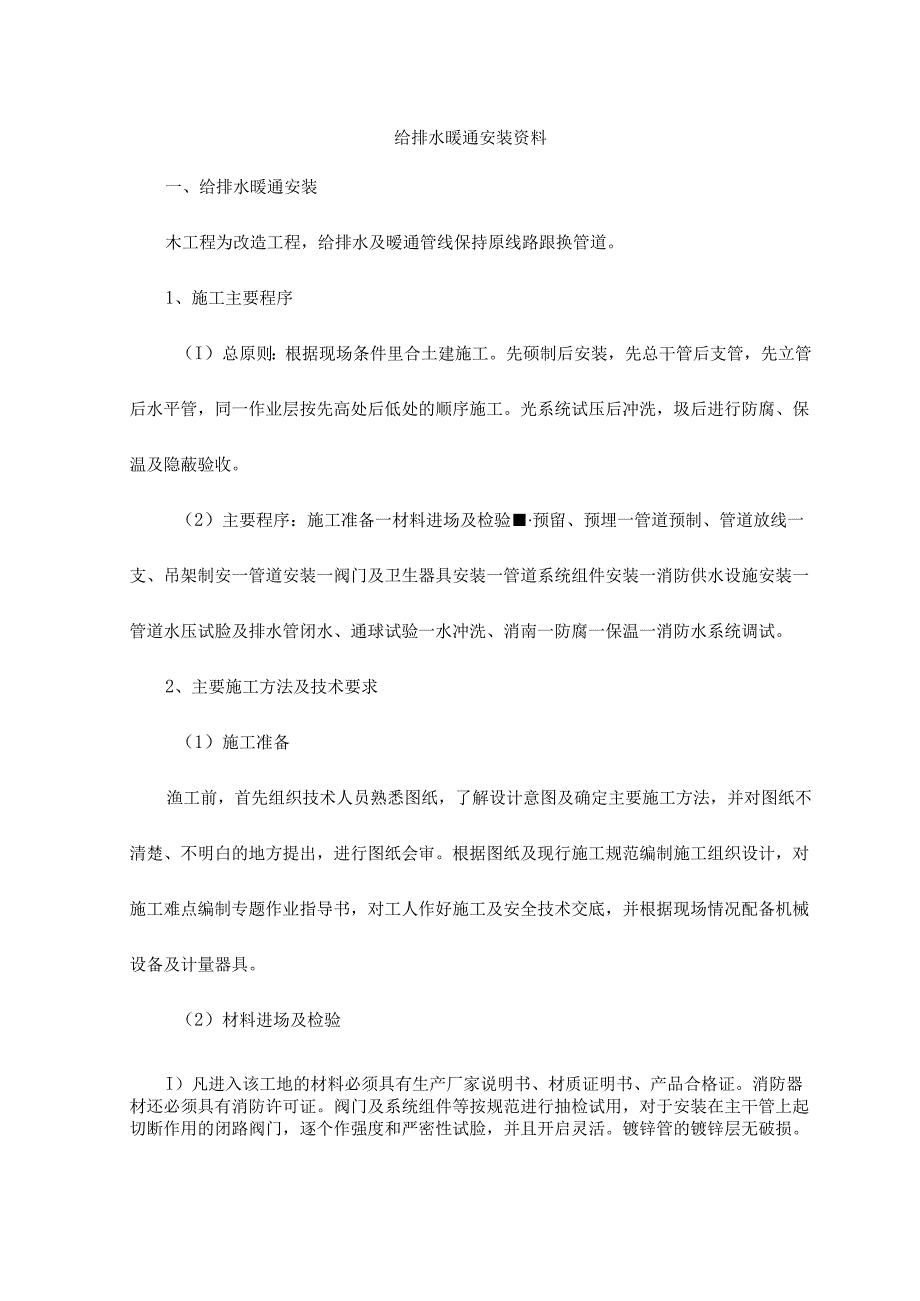

1、给排水暖通安装资料一、给排水暖通安装木工程为改造工程，给排水及暧通管线保持原线路跟换管道。1、施工主要程序（I）总原则：根据现场条件里合土建施工。先硕制后安装，先总干管后支管，先立管后水平管，同一作业层按先高处后低处的顺序施工。光系统试压后冲洗，圾后进行防腐、保温及隐蔽验收。（2）主要程序：施工准备一材料进场及检验预留、预埋一管道预制、管道放线一支、吊架制安一管道安装一阀门及卫生器具安装一管道系统组件安装一消防供水设施安装一管道水压试脸及排水管闭水、通球试验一水冲洗、消南一防腐一保温一消防水系统调试。2、主要施工方法及技术要求（1）施工准备渔工前，首先组织技术人员熟悉图纸，了解设计意图及确定主

2、要施工方法，并对图纸不清楚、不明白的地方提出，进行图纸会审。根据图纸及现行施工规范编制施工组织设计，对施工难点编制专题作业指导书，对工人作好施工及安全技术交底，并根据现场情况配备机械设备及计量器具。（2）材料进场及检验I）凡进入该工地的材料必须具有生产厂家说明书、材质证明书、产品合格证。消防器材还必须具有消防许可证。阀门及系统组件等按规范进行抽检试用，对于安装在主干管上起切断作用的闭路阀门，逐个作强度和严密性试脸，并且开启灵活。镀锌管的镀锌层无破损。2）材料进入现场经自检合格后，及时填写材质报检单，进行报检，经监理和业主检查合格后，方可使用。3）进场的材料堆放整齐，规格、型号要分清，每一种型号

3、的材料必须挂牌，注明规格、名称、材质并建立台帐，做到帐物相符，I1.保证收发手续完整。堆放中要注意防止钢材弯曲变形措施。4）管道、管件、阀门等在搬运、安装过程中要轻拿轻放，禁止扔摔等方式搬运。尤其是不锈钢管道更要注意，同时在搬运、贮存及施工中不得同碳素钢管接触，管口要用塑料套封闭，防止杂物进入。（3）管道预制D为J提高施工效率，加快施工进度，须根据工程进度计划的要求组织安持。在预制场地集中进行预制，预制件要便于运输及安装。2）预制前先按图纸设计的管线，确定可行的具体预制件品种及长度：预制的半成品要标注清是编号，分批分类存放，运辘和安装中要注意保护预制件，以便对号安装正确。3）小于等于DN50的

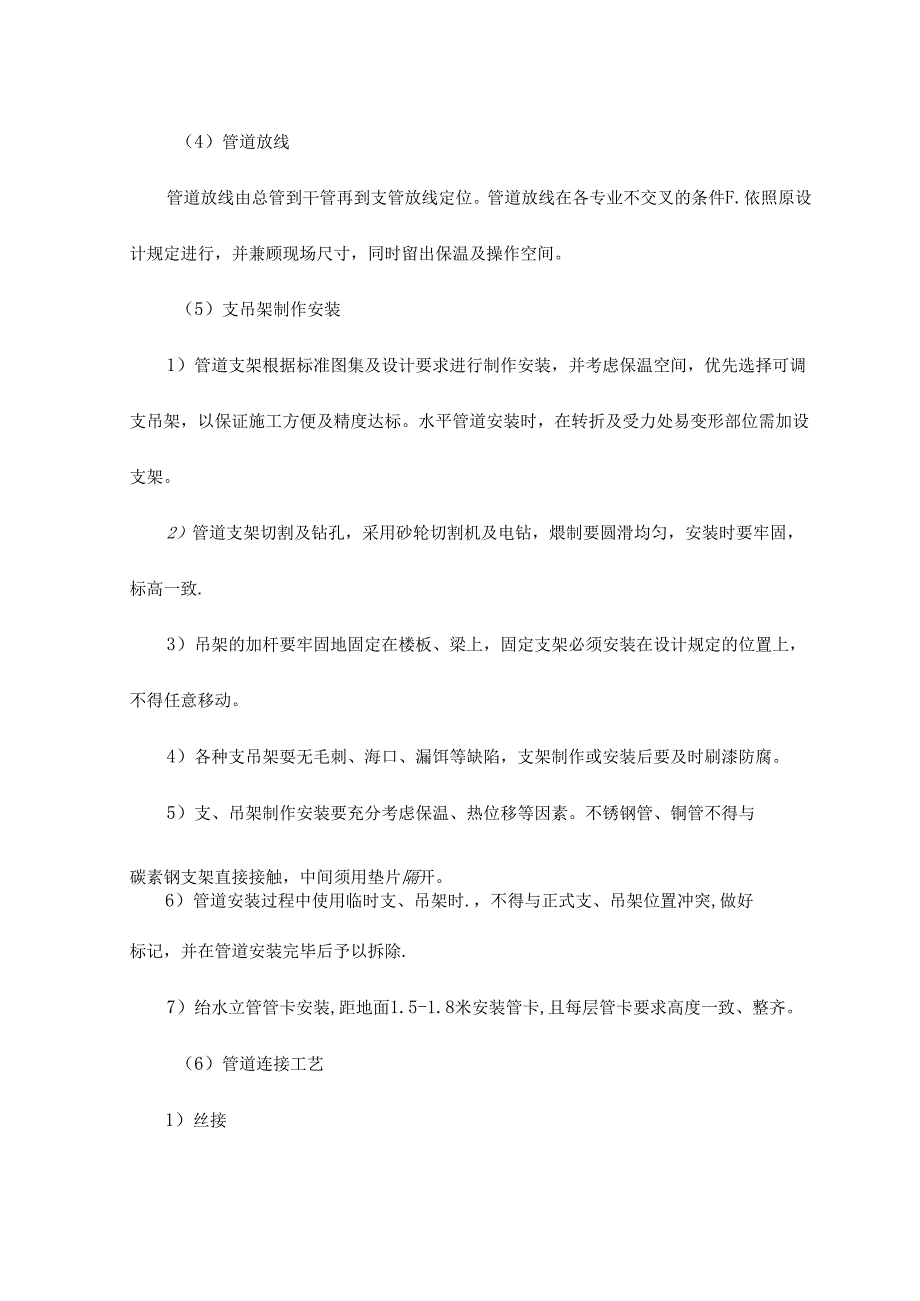

4、镀锌钢管、无缝钢管、不锈钢管采用砂轮切割机切割，大干DN50的碳钢管采用割管机切割。其中不锈钢管的切割须用专用砂轮片飞4）采用砂轮切割机切割时，切割机后面设防护罩,以防切割时产生的火花、飞威物污染周围环境或引起火灾.5）所有管道的切割口面做到与管子中心线垂直，以保证管子的同心度。切割后清除管口毛剌、铁屑。（4）管道放线管道放线由总管到干管再到支管放线定位。管道放线在各专业不交叉的条件F.依照原设计规定进行，并兼顾现场尺寸，同时留出保温及操作空间。（5）支吊架制作安装1）管道支架根据标准图集及设计要求进行制作安装，并考虑保温空间，优先选择可调支吊架，以保证施工方便及精度达标。水平管道安装时，在转

5、折及受力处易变形部位需加设支架。2）管道支架切割及钻孔，采用砂轮切割机及电钻，煨制要圆滑均匀，安装时要牢固，标高一致.3）吊架的加杆要牢固地固定在楼板、梁上，固定支架必须安装在设计规定的位置上，不得任意移动。4）各种支吊架耍无毛刺、海口、漏饵等缺陷，支架制作或安装后要及时刷漆防腐。5）支、吊架制作安装要充分考虑保温、热位移等因素。不锈钢管、铜管不得与碳素钢支架直接接触，中间须用垫片隔开。6）管道安装过程中使用临时支、吊架时.，不得与正式支、吊架位置冲突,做好标记，并在管道安装完毕后予以拆除.7）绐水立管管卡安装,距地面1.5-1.8米安装管卡,且每层管卡要求高度一致、整齐。（6）管道连接工艺1

6、）丝接管子丝扣采用机械套统，管径DN25mm以上要分两次进行套丝，不可次套成，管子螺纹要规整，不得有断丝或缺丝现象，管道螺纹连接时，在管子的外螺纹与管件或阀件的内螺纹之间加油麻，先将麻丝料松成薄而均匀的纤维，从螺纹的第二扭开始沿螺纹方向进行缠绕，缠绕好后表面沿螺纹方向涂白厚漆，然后拧上管件，再用管钳收紧。填料缠绕要适当，不得把白厚漆、麻丝或聚四叙乙烯胶带从管端卜.垂挤入管腔，以免堵塞管路。安装螺纹管件要按旋转方向一次装好，不得倒向.安装后，露出2-3牙螺纹，并清除剩余填料，不得外露油麻或聚四氨乙烯胶带，并对外露螺纹进行防腐。2）沟槽连接卡箍（套）式连接两管口端要平整、无缝隙，沟槽要均匀，卡索螺

7、栓后管道须平直，卡箍（套）安装方向一致。沟槽式配管，分为滚槽和割槽两种方式，薄壁管滚槽、厚壁管割槽,施工时采用专用开槽机。卡箍为环管道自动定心式，卡箍环绕并用定垫圈,克服管道内部压力。卡箍内绿嵌入管道端部的环形沟槽之中，从而保证被连接的两根管道在卡推之中固定。垫圈的密封方式为“C”型乙丙核股圈，可形成三重密封。密封的原理为垫圈岸态时抓住管道末端表面形成初次密封：接着卡箍锁紧时垫圈受到卡箍内空间的限制，被动压制在管道末端表面，形成二次密封；三次密封为管道内流体进入“C”型圈内腔，反作用于垫圈唇边，从而使得垫圈唇边与管壁紧密配合无间隙，及管道内流体压力越大，密封性能越好。螺栓及螺母为卡箍专用，螺栓

8、颈部为方形结构，防止旋紧螺母时打滑，螺母为蛰片式，安装无须另加垫片。3）法兰连接（钢制管道）法丝与管道焊接连接时，插入法兰盘的管子端部距法兰盘内端面为管壁厚度的1.31.5倍，便于焊接。焊接法兰时，保证管子与法兰端面垂直，用法兰等尺从相隔90两个方向度量，里外施焊。法兰的衬垫不得突入管内，其外圆到法兰螺栓孔为好。紧固螺栓要按对称卜字形顺序,分两次或三次拧紧，保证法兰衬垫受力均匀，同时保证法兰的严密性。4）排水系统管道安装污废水管及通气管采用柔性离心铸铁排水管，平口连接，橡胶圈密封不锈钢卡笳卡索。排水立管按设计及规范要求设置检查口，在最底乂和最高乂必须设理检查口，其它每隔二层设置。检查口中心距该

9、层地面1米，检查口的朝向应便于维修。排水管道的横管与横管、横管与立管的连接，采用斜三通和斜四通，立管与排出管端部采用两个45弯头。（7）阀门及卫生器具安装1）阀门安装阀门安装前仔细检查，核对阀门的型号，规格是否符合设计要求，并按规范进行试压。阀门在安装时根据管道介质潦向确定安装方向。安装蝶阀、止回阀等法兰阀门时，保证两法兰端面同心，拧螺栓采用十字交叉进行。安装丝扣阀时，保证螺触完整无缺，并涂填料物。2）卫生器具安装T!生器具安装：排水栓和地漏的安装要平正、牢固，低于排水表面，周边无渗漏.地漏水封高度不得小于5011wn,卫生器具交工前做满水和通水试验。检的方法为满水后各连接件不渗不漏：通水试验给、排水畅通.卫生器具给水配件安装：T1.生器具给水配件须完好无损伤，接口严密，启闭部分灵活。卫生罂具排水管道安装：与排水横管连接的各卫生器具的受水口和立管均要采取妥善可靠的固定措施：管道与楼板的接合部位要采取可靠的防海、防漏措施.连接W生器具的排水管道接口须紧密不漏，其固定支架、管卡等支掾位置正确,牢固，与管道的接触要平整.
