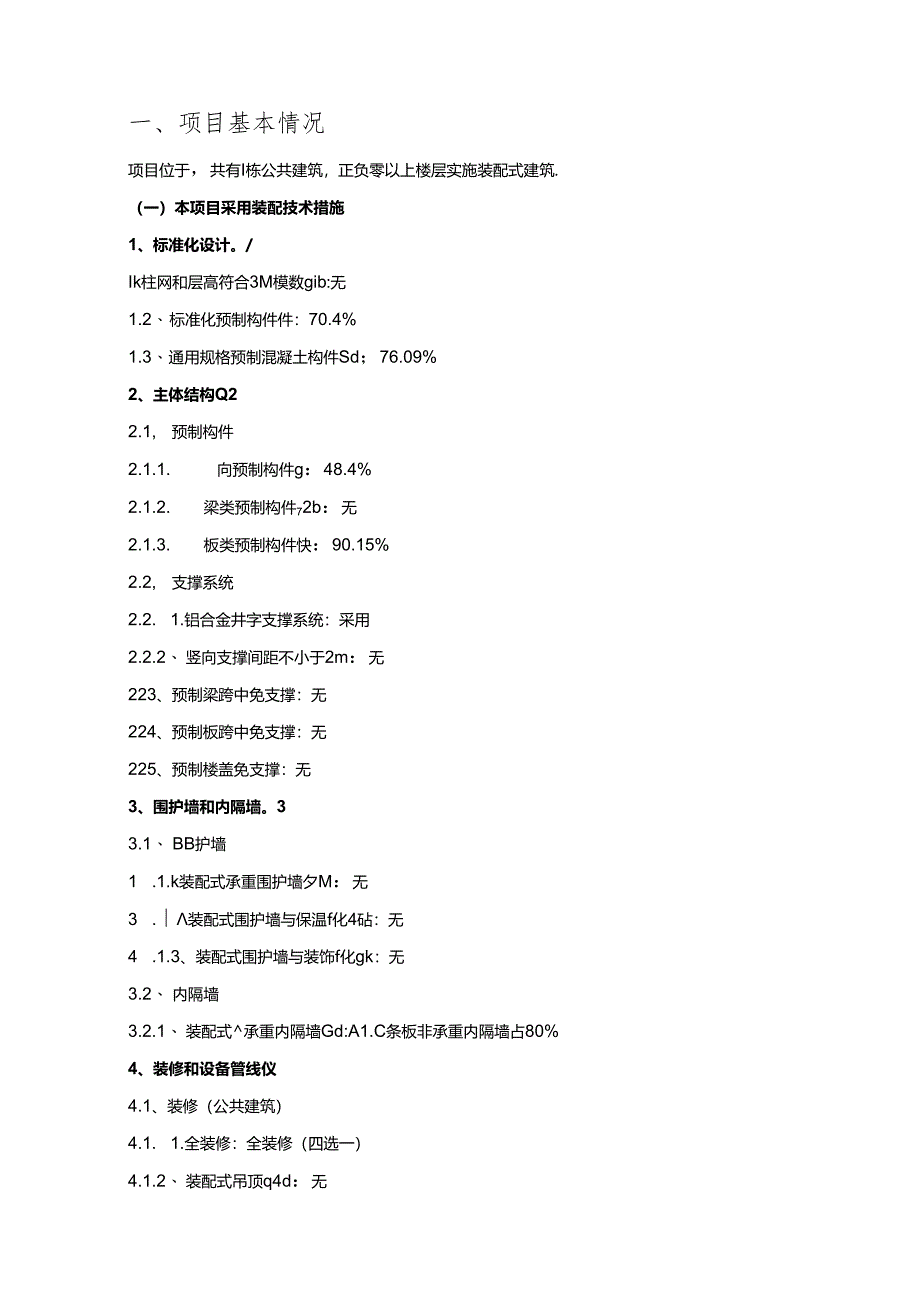

1、重庆市装配式建筑项目预制装配率计算书森林小学改扩建工程一、项目基本情况项目位于，共有I栋公共建筑，正负零以上楼层实施装配式建筑.（一）本项目采用装配技术措施1、标准化设计。/Ik柱网和层高符合3M模数gib:无1.2、 标准化预制构件件：70.4%1.3、 通用规格预制混凝土构件Sd；76.09%2、主体结构Q22.1, 预制构件2.1.1. 向预制构件g：48.4%2.1.2. 梁类预制构件72b：无2.1.3. 板类预制构件快：90.15%2.2, 支撑系统2.2. 1.铝合金井字支撑系统：采用2.2.2、 竖向支撑间距不小于2m：无223、预制梁跨中免支撑：无224、预制板跨中免支撑：无

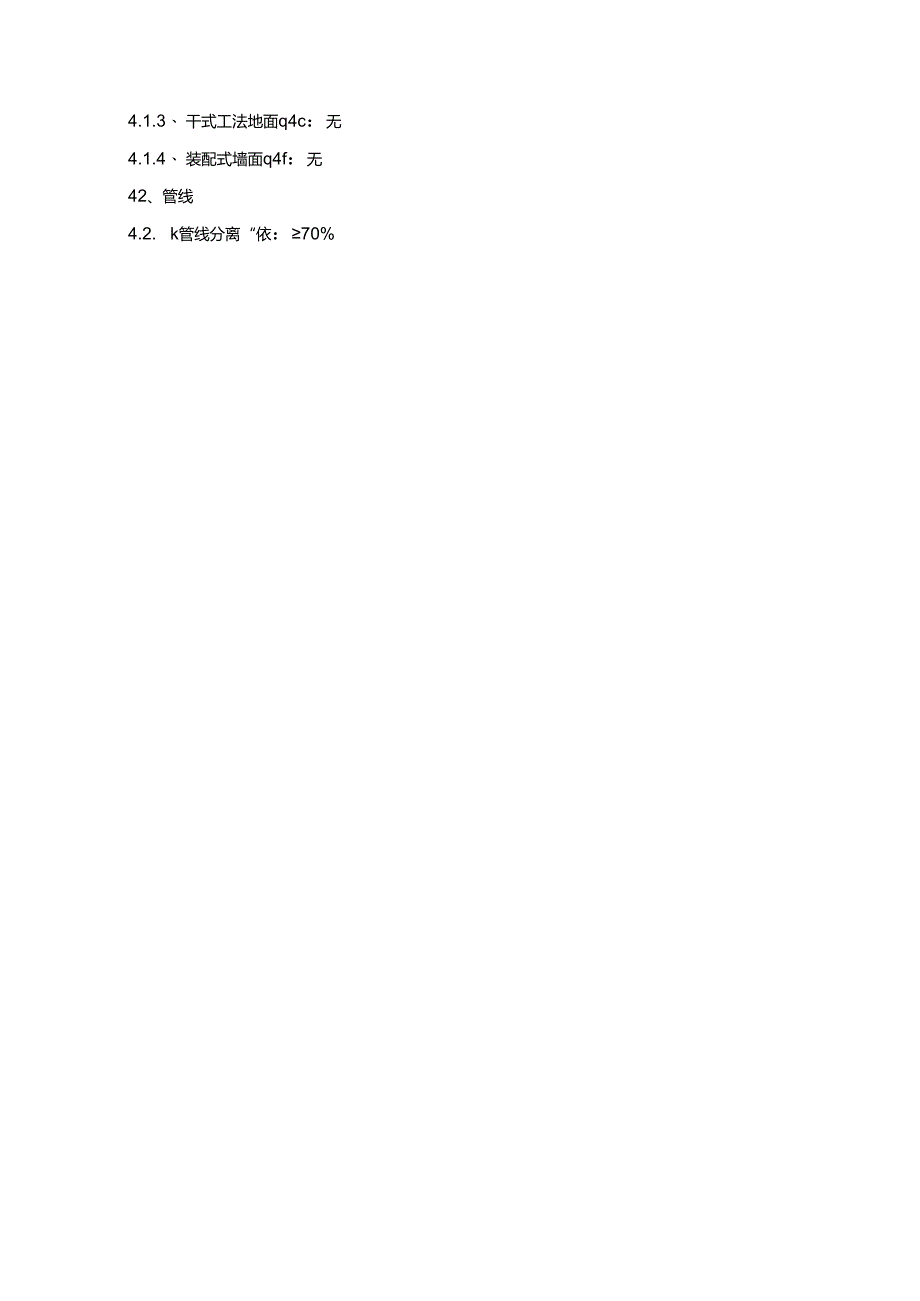

2、225、预制楼盖免支撑：无3、围护墙和内隔墙。33.1、 BB护墙1 .1.k装配式承重围护墙夕M：无3 .装配式围护墙与保温f化4砧：无4 .1.3、装配式围护墙与装饰f化gk：无3.2、 内隔墙3.2.1、 装配式承重内隔墙Gd:A1.C条板非承重内隔墙占80%4、装修和设备管线仪4.1、装修（公共建筑）4.1. 1.全装修：全装修（四选一）4.1.2、 装配式吊顶q4d：无4.1.3、 干式工法地面q4c：无4.1.4、 装配式墙面q4f：无42、管线4.2. k管线分离“依：70%422、管线一体化中h：非承重内隔墙采用管线一体化5、智能制造QS4.1、 B1.M技术应用q”：设计及生

3、产阶段采用BIM技术应用4.2、 智能化装备应用孰I：无4.3、 数字化档案75c:采用接入重庆市工程项目数字化管理平台的第三方项目信息管理系统,通过应用电子签名印章技术生成的符合城建档案管理要求的项目数字化档案.（二）单体预制装配率及单体工业化生产的15制构件比例计苴依据重庆市装配式建筑装酉碎计算细则（2023版）(Q1.+Q2+Q3+Q1.(x)-Q+-)1.(X)%I(X)装配率计算式中：KT酉薛；Q1.-标准化设计指标实际计算分值；Q2主体结构指标实际计算分值；Q3围护墙和内隔墙指标实际计算分值；3一装修和设备管线指标实际计算分值；Q5智能建造指标实际计算分值；Q6T少的计箕项目分值之

4、和.（三）计算规则（一）标准化设计计苒规定I.功能房间和层高符合基本模数是指居住建筑主要功能房间轴线尺寸和建筑层高（不含顶层）均满足IM模数的要求（M=100mm）。主要功能房间包括卧室、起居室（厅）、书房、厨房和卫生间.2 .柱网和层高符合3M模数是指公共建筑、工业建筑地上部分柱网和层高均满足3M模数的要求（M=100mm）.斜交柱网、弧线柱网等非正交柱网视为不符合模数的柱网.3 .标准化预制构件的应用比例按下式讨算：qIc=N1.cNSX100%式中：q1.c标准化预制构件的应用比例；N1.C-标准化预制构件数量之和；1一各类预制构件的总数量。标准化预制构件是指同一项目、同一批次实施的装配

5、式建筑中，构件外轮廓尺寸相同（不考虑预留、预埋、孔洞及出筋）且数量不少于50件的预制构件，计算对象包括主体结构预制构件、围护结构预制混凝土构件。通用规格预制构件、钢构件、木构件等型材构件均认定为标准化预制构件.4 .通用规格预制混凝土构件应用比例按下式计算：7j=,iiZ,s100%式中：，川一通用规格预制混凝土构件应用比例；M“一通用规格预制混凝土构件数量之和；M-各类预制混凝土构件的总数量.通用规格预制混凝土构件是指符合重庆市装配式建筑标准化预制混凝土构件目录规定规格尺寸的预制构件，以及无接舞预制混凝土板和符合国家或地方图集规定规格尺寸的预制混凝土构件.（二）主体结构计算规定I.竖向预制构

6、件的应用比例按下式计算：100%式中：染一主体结构竖向构件中预制构件的应用比例；%主体结构竖向构件中预制构件体积之和；M、主体结构竖向构件总体积.竖向预制构件包括预制混凝土柱（含段合柱）、钢柱、钢管混凝土柱,预制混凝土墙（含叠合墙）、钢板剪力墙、外包钢板组合剪力墙、钢管束剪力墙、钢支撑等结构构件,不包含型钢混凝土柱等仍需现场支模的竖向构件。竖向预制构件体积按构件轮廓几何体计算。预制剪力墙板之间宽度不大于600m的竖向现浇段和高度不大于3（）Omm的水平现浇段混凝土体积,预制墙板的端柱或边长不大于400mm的暗柱，预制剪力墙边长不大于600mm的爱墙f预制柱间高度不大于柱截面较小尺寸（小于80O

7、mm时取80Omm）的连接区后浇混凝土体积，预制框架柱和框架梁之间柱梁节点区的后浇混凝土体积，均可计入竖向预制构件体积剪力增带边缘构件预制时，预制剪力墙体积可乘以1.2的修正系数.混凝土剪力墙居住建湘E承重围护墙中的预制混凝土墙板（按构件夕廉廓几何体计算）可同时计入竖向预制构件体积忆和匕中.5 .梁类预制构件的应用比例按下式计算：/b%x00%式中：的、一梁类预制构件的应用比例；/4梁类预制构件的中心线长度之和；小一所有楼层梁净跨的中心线总长度。梁类预制构件包括预制混凝土梁、钢梁、外包钢混凝土组合梁、木梁以及不靠要现场支模的钢混组合预制梁等.屋面楼盖现浇时其楼层梁长度可不计入1.h中.6 .板

8、类预制构件的应用比例按下式计算：（2c=42cZ4100%式中：板类预制构件的应用比例；A&各楼层中板类预制构件的水平投影面积之和；心一地上建筑面积，可扣除各层计入建筑面积的楼层梁（不含暗梁）和不小于111洞口的水平投影面积.板类预制构件包括楼板、阳台、屋面板等部位的叠合楼板类预制构件，木楼板、钢楼板、预制楼梯、预制空调板等全截面类预制构件，压型钢板、钢筋桁架楼承板等免拆底模楼承板类预制构件.叠合楼板预制底板间宽度不大于30Omm的后浇混凝土接缝,装配式空心叠合楼盖（须满足支撑间距不小于2m）预制底板间宽度不大于20Omm的后浇混凝土肋梁，其水平投影面枳可计入中.叠合楼板采用密拼式接缝时其预制

9、底板面积可乘以1.1的修正系数。屋面板现浇时可在AP中扣除建筑围护墙范围以内的屋面水平投影面积.7 .支撑系统满足以下条件可得相应分值：技术要求系统采用高精度模板施工T铝合金井字支撑系统竖向支撑采用独立钢支柱系统采用高精度模板施工工艺是指单体建筑正负零标高以上主体结构全部采用高精度模板及其酉旗支撑系统的施工工艺.高精度模板施工工艺是指现浇混凝土成型平整度偏差达到4nm2n的工艺.要求在单体建筑正负零标高以上主体结构模板系统中全面采用，入户门头、门厅转换、底部墙呦口厚等个别非标部位可不采用高精度模板，但实施比例不得低于80%.铝合金井字支撑系统是指由铝合金型材等组合而成,用于承托预制构件及施工荷

10、载的水平井字梁系,并与竖向独立钢支柱和斜支撑等构配件共同组成的稳定支撑系统。要烫在单体建筑正负零标高以上超例全鳏里竖向支撑采用独立钢支柱是指水平预制构件的竖向支撑全部采用独立钢支柱施工.竖向支撑间距不小于2m预制梁或预制板暗中免支撑预制楼盖免支撑竖向支撑间距不小于2m是指水平预制构件的竖向支撑体系在一个方向的立杆中心间距不小于2m.竖向支撑体系可采用独立钢支柱、独立方塔架或独立钢支柱与独立方塔架组合体系等装配式支撑系统。独立方塔架是指采用不少于4根立杆,立杆之间通过水平杆连接且在各个立面均设有连续斜杆的格构式塔形架体支撑系统。独立方塔架应作为整体格构柱以边缘钢管中心计算与其他支撑构件的中心间距

11、.要求单体建筑主体结构水平预制构件全部采用.预制梁或预制板跨中免支撑是指主体结构采用的全部预制板或预制梁在施工阶段其跨中范围不需要I临时支撑（跨度方向端部5（）Omm内可设支撑）的建造方式.要求单体建筑预制板或预制梁全部采用,预制板或预制梁应用比例须满足计算项目最低指标要求.预制楼盖免支撑是指梁和板匹配预制形成连续的预制楼盖,预制梁作为预制板的临时支座,预制主梁作为预制次梁的临时支座，预制楼盖区域仅需在预制梁与柱（墙）节点位置设苦支撑的建造方式，悬挑受力的预制构件除外。要求单体建筑预制楼盖区域全部采用,预制板和预制梁应用比例均须满足计算项目最1氐指标要求。装配式围护墙与保温一体化是指装配式外墙

12、部品全部在工厂完成保温一体化复合生产,现场干法装配的工艺技术,其装配式围护墙应用比例须满足最氐指标要求。装配式围护墙与保温一体化包括采用装配式自保温墙板、预制夹芯保温墙板、内保温复合墙板等围护墙技术。3 .装配式围护墙与装饰一体化得分规定装配式围护墙与装饰一体化是指装配式外墙部品全部在工厂完成外装饰一体化复合生产，现场干法装配的工艺技术，其装配式围护墙应用比例须满足最低指标要求.当非承重围护墙采用装配式围护结构，且外饰面全部采用龙骨干挂（保温）装饰一体板时，可认定为装配式围护墙与（保温）装饰一体化.4 .装配式非承重内隔墙的应用比例按下式计算：4W=1.3dZtnX100%式中：GdT配式内隔

13、墙的应用比例;心II-各楼层装配式非承重内隔墙中心线长度之和，不扣除门、窗及预留洞口所占墙体的长度；各楼层非承重内隔墙中心线总长度，不扣除门、窗及预留洞口所占墙体的长度.装配式内隔墙包括装配式大板隔墙、装配式条板隔墙、龙骨类隔墙、玻璃隔断等.非承重内隔墙不包含活动隔断和半高墙体.（四）装修和设备管线计算规定I.装修系统计算项目如满足下列要求可得相应分值细分类型要求全装修全装修是指建筑功能空间的固定面装修和设施设备安装全部完成,达到建筑使用功能和性能的基本要求.（具体指室内顶面、地面、固定墙面装饰完成，设备管线和其他与防火、防水、防潮、防腐,隔声、隔振等建筑性能相关的功能性材料及其连接材料安装到

14、位固定家具、开关插座及厨房、卫生间基本设施设备安装至附）工业建筑的生产车间不作全装修要求。公区工业化公区工业化装修要求建筑公共区域的顶面和墙面全部采用工业化装修，地面完成装修，设施设备安装到位.建筑公共区域包括大堂及与之联通的;舌动空间、公共门厅、走廊、过道、电梯前厅等部位。工业化装修是将工厂化生产的部品，以干式工法为主迸行施工安装的装修方式,公区工业化装修的墙面要求采用龙骨干挂墙砖或石材类饰面材料.楼悌间可采用非工业化装修方式.确定使用功确定使用功能的区域是指公共建筑或工业建筑生产区域中，能的区域装除有产权可出租(或出售)区域以外的全部范围。其装修要求同全修装修.一集成厨房的应用丽丽装计算：

15、/b=AwkX00%式中：的、一集成厨房的应用比例；4b各楼层屈房顶面、地面和墙面采用干式工法的面积之和,不扣除门、窗及预留洞口的面积；小一各楼层厨房顶面、地面和墙面的总面积，按装饰完成面面积计算，不扣除门、窗及预留洞口的面积.集成厨房是指顶面、地面、墙面、橱柜、囤房设备及管线等通过集成设计、工厂生产，在现场主要采用干式工法装配而成的厨房.厨房墙面采用徭得薄贴现阶段可按干式工法计宜分值。集成厨房的计算范围为使用燃气、排油烟设施或洗涤池的围合封闭空间，设置在封闭空间以外的案台区域不包含在计算范围之内。3 .集成卫生间的应用比例按下式计算：q4c=A1.t4XIo0%式中：如一集成卫生间干式工法的应用比例；4,一各楼层卫生间顶面、地面和墙面采用干式工法的面积之和，不扣除门、窗及预留洞口的面积；4各楼层卫生间顶面、地面和墙面的总面积，按装饰完成面面积计算.不扣除门、窗及预留洞口的面积。集成卫生间是指顶面、地面、墙面、洁具设备及管线等通过集成设计、工厂生产，在现场主要采用干式工法装
