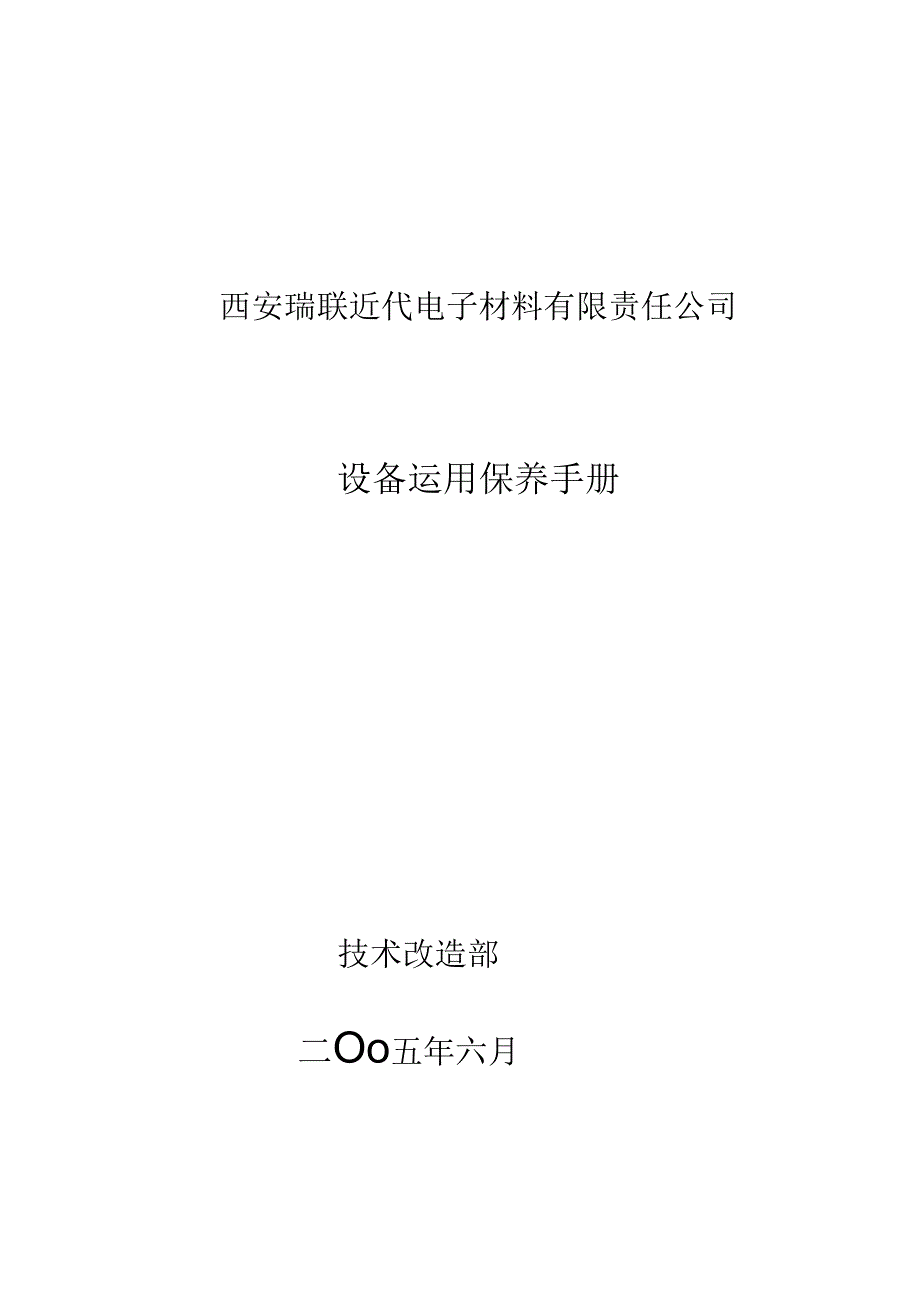

1、西安瑞联近代电子材料有限责任公司设备运用保养手册技术改造部二Oo五年六月化工机械设备是化工企业生产与发展的重要物旗基础，是企业创建经济效益的重要工具。目前，我公司己有各种化工仪器设品100O余台套，既有精细化工所须要的各类设备如：循玻璃设备、干燥离心设备、化工玻璃设备、塑料、玻璃钢、陶魔设备：乂包括公司科研生产所必需的特种特行设备如：不锈钢和播兖高压釜、短程分子蒸储设备、80C的超低温反应釜、防爆型电动硝芦、螺杆冷冻机组。只有把这些设备安装好、调试好、操作好、保养好、维护好和管理好，才能有效地保证公司科研生产持续高效运行，延缓设的运用寿命，降低修理费用，从而达到平安、优痂、低耗、高效的目的。为

2、适应这些要求，我们依据设备结构原理，结合公司设备运用现状，编制了设备运用保养手册,以此指导操作人员了解设品学问，正确运用保养设备，刚好发觉解除隐患，提高g工员任心及对设备的操作应变实力，满意科研生产须要。在编写过程中，考虑到员工的工作特点，在保证材料完整的前提卜.，坚持“少而精”的原则,在文字上力求通俗易懂,由浅入深，简明扼耍，做到图文结合以适应学习特点，在自学基础上，辅之以培训，会收到良好效果。希望公司相关人员细致阅读，并力求全部智驭与所从事工作相关内容。本手册亦可作为公司相关人员培训教材.技术改造部2005年6月15第一章：常用设备的原理与结构1 .球速机2 .禹心机3 .离心泵4 .风机

3、4.1 离心风机54.2 轴流风机65 .各类真空泵65.1 喷射机组65.2 水环口空泵65.3 罗茨滑阳真空机组76 .各种形式闺门76.1 截至阀76.2 闸网86.3 止逆阀81.1 高压开关柜1.2 低压开关柜1.3 变长器8.锅炉其次章：设备操作规程1.2O1.旋转蒸发器2.501.高真空蒸慵釜3.油加热器2 短程分子然馅，离心机7 .葫芦式起柬机8,燃杆制冷压缗机9 .双锥烘箱10 .喷射机组11 .卧式真空烘箱.12 .压泄器13 .转动烘箱1914 .镀膜系统1915 .减速机与机械密封2116 .水环真空泵2117 .罗茨滑脚机组2218 .0.2m-分子蒸储2319 .小

4、高压釜2320离心泵2421 .高压开关柜22 .锅炉第三章:设备保养与修理261.201.旋转蒸发器262 .油加热器273 .三足式肉心机284 .减速机295 .半封闭制冷压缩机296 .双锥烘箱297 .离心泵308 .5Q1.高真空蒸憾釜309.水环真空泵31IO型横力搅扑反应釜31I1.搪谎反应釜3112系列冰棒机3213 .回转在空干燎机3214 .变压器15阳炉第四章：留意事项331 .如玻璃设备332 .高压釜333 .蝶杆制冷压缩机344 .离心泵345,油加热涔355 .201.旋转蒸发器35附录：1 .设和运行管理制度362 .各车间技安守则与操作规程39第一章常用设备

5、原理与结构减速机由一时齿轮组成的机构是传动的最简洁形式.但是在实际生产中，或是为了获得很大的传动比，或是将主动轴的一种转速变换为从动轴的多种转速，常采纳一系列相互齿合的齿轮将主动轴和从动轴连接起来。这种出一系列齿轮现成的传动系统称为轮系将一时或几对相齿合的齿轮、翅杆等姐成的轮系，装在密封的刚性箱体中，作为机器设得中的一个独立部件成为原动机和工作机之间用以降低转速并相应地增大转矩的传动装置.林为减速机.减速机的构造1 .阚杆M速机箱座的外壳基本由两个相交的圆柱形组合而成，外侧同时铸出大型散热片.箱座底部的凸台为期杆的下轴承座，凹坑为油池。侧面有油位显示钺，另一侧为容纳蜗杆的部位，其前后端为靖杆的

6、轴承座.箱靛基本为圆盘形，与箱座用螺灯联接.中间为蜗杆的上轴承座,装上装有吊环蝶订用以起吊.箱窗和箱座的轴承座处都有注油孔,以便添加涧滑剂.蝌杆轴后端带有风扇，依工作时演制通风，风刖外有风扇草，用蝶检固定在箱座上。2 .行星战速机行星减速机与火轮和纲杆战速机相比具有体枳小、重唯轻、承载实力大、效率高和工作稳定等优点,因此在化工设备中,只要条件许可,往往就替代了一般减速机.2.1 行星齿轮减速机在输入轴上装有太阳轮中心轮，当输入轴口1传时，由太Pn轮将运动传给三个均布的行星轮。行星轮除与太阳轮齿合外，还与固定的内齿轮（固定的太阳轮）齿合。这样行星轮一面自传，另一面还绕太阳轮公转。行星轮公游时带动

7、行星架（即制M）,行用架运动时乂带动与它固装花起的输出轴回转,输入轴和输出釉都用滚动轴承支承，轴柔和齿轮都装在M速机箱体内“2.2 摆线计轮减速机搓践针轮减速机是种新型的行星传动，它以在线齿形代替常用的渐开线齿形，以取得某些-般行星渐开线火轮臧速机所达不到的性能.撰成针轮网速机标准机型分为单侬和两缎两种，其中又分为立式和卧式；双轴型和H联型。输入功率:单级为0.6-75,两级为0.05273.4。传动比:单级为987.共11种：两级1217569.共18种.它主要由四个部分组成：输入轴由主动轴和儡心轴组成，（ft心轴由两个互成180度的假心都分组成，并用键与主动轴相连。行星摆城轮为了使输入轴达

8、到静平衡和提高支承缪件的承成实力，在偏心套上安装两个完全相同但相互转位10度的奇数齿的接线轮。为了减摩.在信心套与撰线轮间装有滚柱,以形成滚动轴承的结构.针轮由针齿销和针齿销套组成，针齿销固定在针齿壳上，奘以斜齿销套是为了战琳.输出机构有输出轴和装在轴上的组销轴组成，为了削减销轴与找戏轮间的摩擦，其间装以吊套。摆线轮的自转运动通过箱套、销釉即可由输出轴输出.离心机1 .工作原理目前公司所用离心机均为型（过泄型三足式离心机，悬浮液在离心机运转后渐渐（或分数次）加入转鼓（23、24、25）,当转鼓内的泄液达到预定容M时停止加料，能浮液在转效海速旋转形成的离心力作用卜，其所含液体经由谑布（或能网和转

9、鼓壁上的流孔，被H1.到外壳（22）内壁,在底盘17）里汇合后由出水口（13）排出.流造则截留在转鼓内,停机后由人工从转鼓上部却出.若有洗涤要求,可在运行中向转鼓的浓渣层喷洒洗溜液进行洗涤.2 .结构特征底盘（17及装在底世上的主轴（9、转鼓（23、24、25）、外壳（22）、电动机（D及传动装置等组成离心机的机体,整个机体靠三根吊环（16）悬挂在三个柱脚（15）上,摆杆上、下端分别以球形垫圈与柱脚和底盘钦接，挖杆上套有缓冲弹畿（18）,这种总挂支承方式是本离心机的主要结构特征，从而削减不匀称他荷时主轴和轴承的冲击，并使振动不致传到基础上。一一是容纳物料进行分别的工作部件.由一鼓筒体（23）、

10、拦液板（25）和转鼓底（24）纲成.近谑型转鼓鼓壁上开有很多湖孔.转鼓内壁健设衬N和沌布.转鼓底以椎孔套装在主轴上瑞,并且蟀母锁紧.主轴另一端装有皮带轮，形成离心机的W1.转部分，整个I可转部分支承于袋在轴承座IO内的一组滚动轴承28中,并且底盘侧面的电机通过离心机离合器（4、5、6和三角带2驱动。依据运刖状况，该厂离心机离合器有装在电动机下面和主轴下面两种，&,心肉合器可降低电机的启动电流，防止电机因过我而烧毁.机壳卜那的法兰与底盘上平面向衬有檐胶密封圈（19）,用6组压板、螺钉将其压紧机壳外则有制动手柄（20）,扳手柄使扁头轮旋转推动制动坏12）向外张开.使摩擦片与转鼓底接触.通过此外加摩

11、擦力短消耗回转部分的动能，实现转动制动.1.电动机2.三加带3.起步轮4.十字轮5.闷施6滴心块7主轴带轮8.下轴承盖9.主轴10.轴承座11.上轴承盅12.制动环13.放水管接头M.三角底座15.机座16.吊环17.大盘18.M振弹潴19,外壳压脚20.制动手柄21.机脚罩22.外壳23.转鼓筒体24帮鼓底25.拦液板26.主轴螺母27.主轴军28.轴承29.减设器离心泵最简洁的甜心泵工作原理如图所示在蜗壳形泵克2内有固定在泉轴7上的工作叶轮I.叶轮上有612片略微向后骂曲的叶片3,叶片之间形成了使液体通过的通道，泵壳中心有一个液体吸入口与吸入首4连接。液体经底阀和吸入管进入泵内。泵壳上的液

12、体压出口与排出管6连接，泵轴用电机或其他动力装置带动。启动前，先将泵壳内部酒被输送的液体.启动后泵釉带动叫轮旋转.叶片之间的液体陆叶轮一起旋转.在离心力作用下,液体沿着叶片间的通道从叶轮中心诳门处被甩到叶轮外围,以很高的速度流入泉壳，液体流到蜗形通道后，由于截面渐渐犷大,大部分动能转变为静压能，于是液体以较岛的压力，从压力出11进入排出管，输送到所需的场所。当叶轮中心的液体被阻出后，泵壳的吸入口就形成了泞定的直空,外面的人气压迫使液体经联网、吸入管进入泵内，填补了液体排出后的空间。这样，只要叶轮旋忖不停，液体就源源不断地吸入与推出.惠心系若在启动前未充溢液体.则泵克内存在空气.由于空气密度很小

13、，所产生的离心力也很小.此时，在吸入门处所形成的真空不足以将液体吸入泵内.虽启动离心泵，但不能蚪送液体。为便于使泵内充溢液体，在吸入管底部装带有吸泄网的底回，底的为止逆阀，谑网是为了防止固体物质进入泵内，损坏叶轮的叶片或阻到泵的正常操作.I-叶轮：2泵克：3一叶片：4一吸入管：5底阀：6排出管：7一泵轴常用的风机分为离心式和轴流式两种,轴流式通风机的送气所较大，但跄风压较低,常用于通风换气，而离心式风机运用广泛。离心风机离心风机工作原理与离心系相像，气体被吸入风机后，流经板转的叶轮过程中，在寓心力的作用下，其静压和速度都有提高,当气体进入机壳内流道时，流速渐渐减慢而咕变为静压，因此气体流经通风

14、机提高了机械能.离心式通风机的机壳为蜗壳形，机壳内的气体流道有矩形与圆形两种.低、中压风机多用矩形，离压风机多为圆形流道.通风机一般为单级，依据叶轮上的叶片大小、形态，分为多嵬式风机和涡轮式风机。涡轮式多翼式风机,叶轮内、外径之比较大.叶片数目较多,的为3664片以弯叶片.叶片的径向长度较短,其宽度较大,均为叶轮外径的1/2.这种风机尺寸较小,结构上只适用大风量、低风压，其功率与噪声均较小，通常用于通风换气和空网设备上.涡轮式离心风机,叶轮上的叶片数较少，为I224片较长的后穹叶片,与离心泵的叶片相像，这种风机风压较高，有风砥较小的小型风机，也有风城较大的大型风机，其性能稳定，效率较高，应用较

15、广。轴流风机轴流风机具有结构简洁、低噪声、安装便利、防腐蚀性能优良、睇压及效率高、运转平稳牢靠等优点，主要用于酸洗车间、化验室、地下室等场所通风换气，也适用于一般厂房、仓库、办公楼,住宅等场合通风换气，各类真空泵喷射机组喷射泵是属于流体动力作用式的流体输送机械,它是利用流体流淌时动能和峥压能的相互转换来吸送流体，它既可用来吸送液体,又可用来吸送气体。在化工生产中，呜射泵用于抽口空时,称为喷射式真空泵。喷射泵的工作液体一般为水蒸气或高压水.前者称为水蒸气喷射泉，后者称为水喷射泵.下图为一水蒸气喷射泵.如图示，水蒸气在高压下以很高的速度从喷唠喷出，在喷射过程中，水蒸气的舲压能转变为动能产生低压将气体吸入，吸入的的气体与水蒸气混合后进入扩散管，速度渐渐掰低，压力随之上升，而后从压出口排出。班级水蒸气喷射泉仅能达到90%的直空,为r达到更高真空度,须要采纳多级水蒸气喷射泉.也可用高压空气及其他流体作为工作流体起用.喷射泵的主要优点是结构简洁、制造便利,可用各种耐腐蚀材料制造，没有传
