贴片电阻进货检验标准.docx

《贴片电阻进货检验标准.docx》由会员分享，可在线阅读，更多相关《贴片电阻进货检验标准.docx（2页珍藏版）》请在优知文库上搜索。

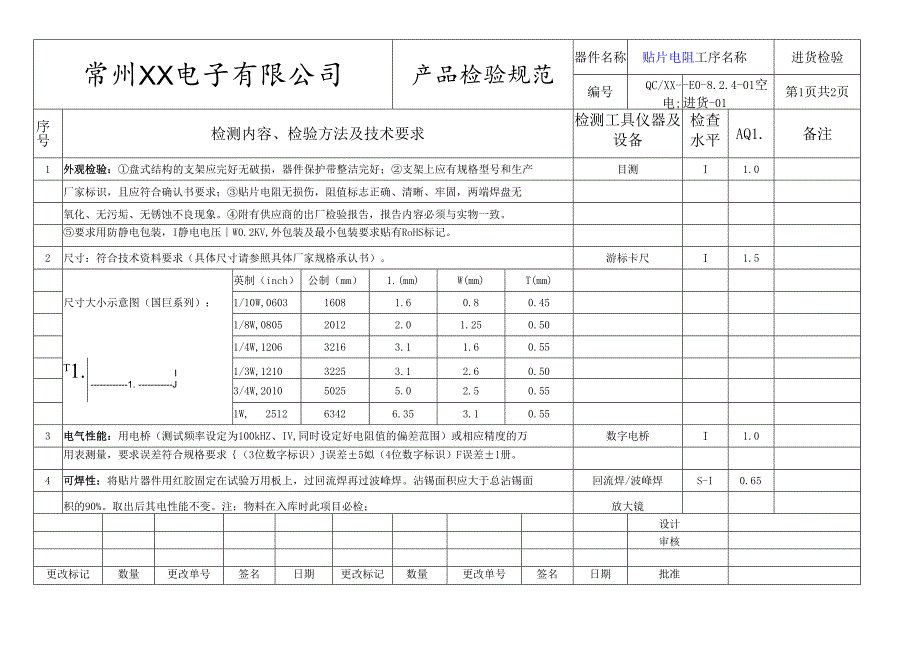

1、常州XX电子有限公司产品检验规范器件名称贴片电阻工序名称进货检验编号QC/XX-电;-E0-8.2.4-01空进货-01第1页共2页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注1外观检验：盘式结构的支架应完好无破损，器件保护带整洁完好；支架上应有规格型号和生产目测I1.0厂家标识，且应符合确认书要求；贴片电阻无损伤，阻值标志正确、清晰、牢固，两端焊盘无氧化、无污垢、无锈蚀不良现象。附有供应商的出厂检验报告，报告内容必须与实物一致。要求用防静电包装，I静电电压W0.2KV,外包装及最小包装要求贴有RoHS标记。2尺寸：符合技术资料要求（具体尺寸请参照具体厂家规格承认书）

2、。游标卡尺I1.5尺寸大小示意图（国巨系列）：英制（inch）公制（mm）1.(mm)W(mm)T(mm)1/10W,060316081.60.80.451/8W,080520122.01.250.501/4W,120632163.11.60.55t1.I1/3W,121032253.12.60.501.J3/4W,201050255.02.50.551W,251263426.353.10.553电气性能：用电桥（测试频率设定为100kHZ、IV,同时设定好电阻值的偏差范围）或相应精度的万数字电桥I1.0用表测量，要求误差符合规格要求（3位数字标识）J误差5姒（4位数字标识）F误差1册。4可焊

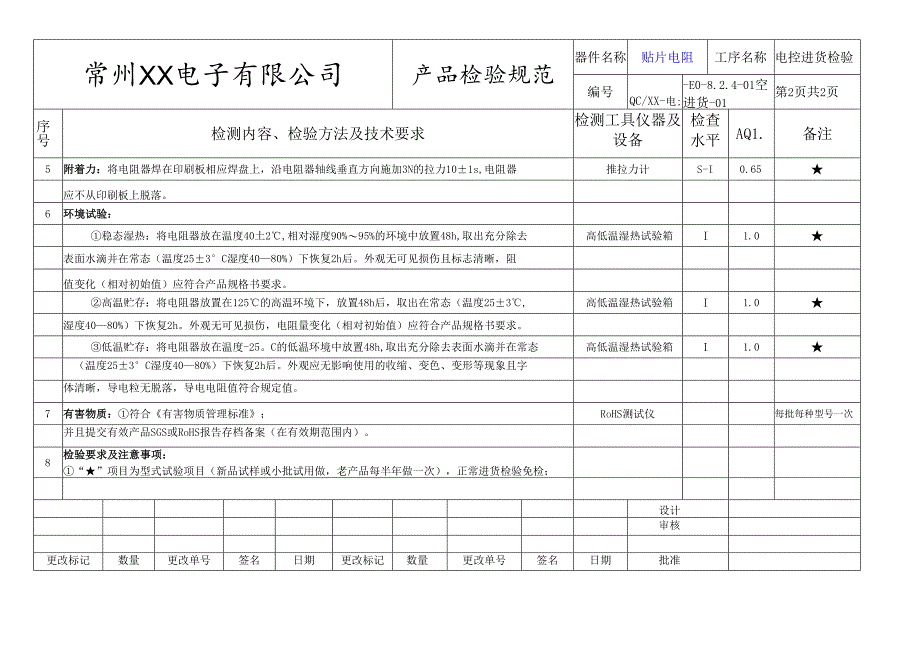

3、性：将贴片器件用红胶固定在试验万用板上，过回流焊再过波峰焊。沾锡面积应大于总沾锡面回流焊/波峰焊S-I0.65积的90%。取出后其电性能不变。注：物料在入库时此项目必检；放大镜设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准常州XX电子有限公司产品检验规范器件名称贴片电阻工序名称电控进货检验编号QC/XX-电;-E0-8.2.4-01空进货-01第2页共2页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注5附着力：将电阻器焊在印刷板相应焊盘上，沿电阻器轴线垂直方向施加3N的拉力101s,电阻器推拉力计S-I0.65应不从印刷板上脱落。6环境试验：稳态湿

4、热：将电阻器放在温度40土2,相对湿度90%95%的环境中放置48h,取出充分除去高低温湿热试验箱I1.0表面水滴并在常态（温度253C湿度4080%）下恢复2h后。外观无可见损伤且标志清晰，阻值变化（相对初始值）应符合产品规格书要求。高温贮存：将电阻器放置在125的高温环境下，放置48h后，取出在常态（温度253,高低温湿热试验箱I1.0湿度4080%）下恢复2h。外观无可见损伤，电阻量变化（相对初始值）应符合产品规格书要求。低温贮存：将电阻器放在温度-25。C的低温环境中放置48h,取出充分除去表面水滴并在常态高低温湿热试验箱I1.0（温度253C湿度4080%）下恢复2h后。外观应无影响使用的收缩、变色、变形等现象且字体清晰，导电粒无脱落，导电电阻值符合规定值。7有害物质：符合有害物质管理标准；RoHS测试仪每批每种型号一次并且提交有效产品SGS或RoHS报告存档备案（在有效期范围内）。8检验要求及注意事项：“”项目为型式试验项目（新品试样或小批试用做，老产品每半年做一次），正常进货检验免检；设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准
