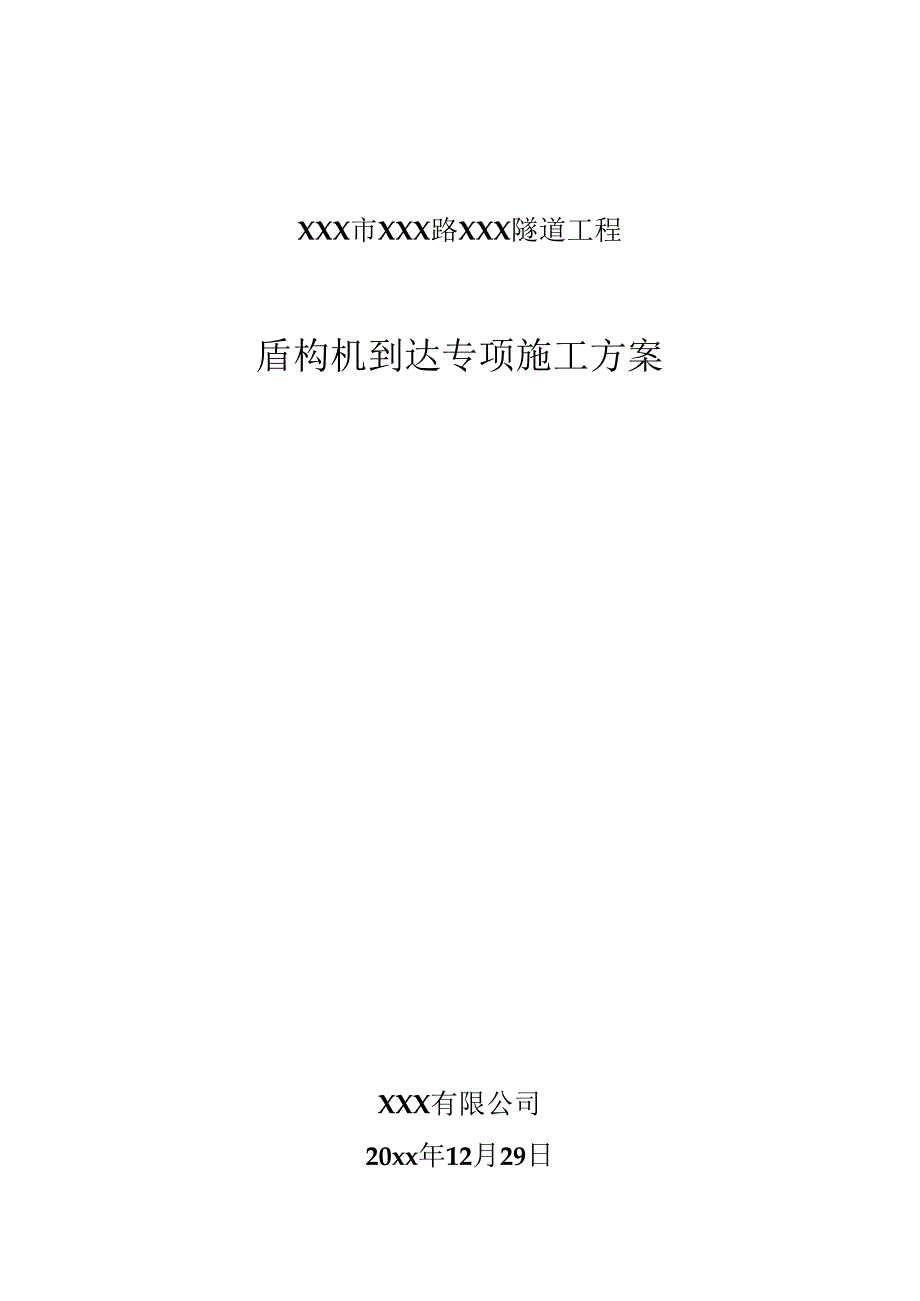

1、XXX市XXX路XXX隧道工程盾构机到达专项施工方案XXX有限公司20xx年12月29日一、编制依据1.1 施工组织设计1.2 勘察设计文件1.3 国家、行业、地方规范规程1.4 法律、法规及规范性文件2.1 项目概况22.2 分部分项工程简介32.3 工程地理位置及周边环境32.4 工程地质水文条件42.5 气象概况62.6 设计概况72.7 工程重点及难点分析773.1 组织机构73.2 总体施工安排93.3 施工进度安排94.1 技术准备IO4.2 现场准备104.3 机具设备准备I1.4.4 测量监测、试验仪器准备114.5 材料准备124.6 劳动力准备13五、方案比选六、主要虹1.

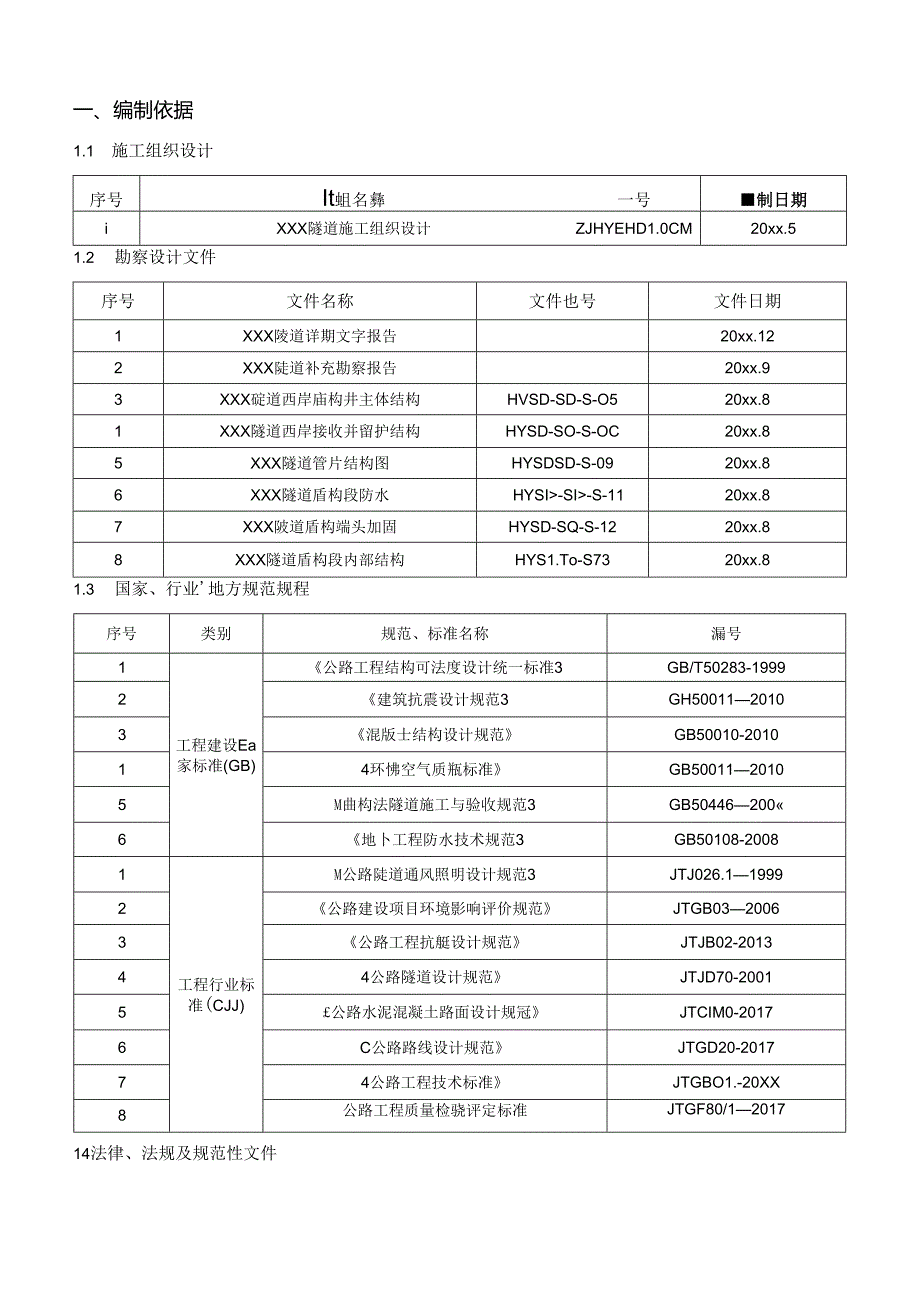

2、艺15错误:未定义书筌.156.1 施工工艺流程6.2 测量工程6.3 分部分项工程施工工艺7.1 施工测量227.2 施工监测26、Sjt288.1 管理措施288.2 技术措施28九、AMHEtt1.k一、编制依据1.1 施工组织设计序号It蛆名彝一号制日期iXXX隧道施工组织设计ZJHYEHD1.0CM20xx.51.2 勘察设计文件序号文件名称文件也号文件日期1XXX陵道详期文字报告20xx.122XXX陡道补充勘察报告20xx.93XXX碇道西岸庙构井主体结构HVSD-SD-S-O520xx.81XXX隧道西岸接收并留护结构HYSD-SO-S-OC20xx.85XXX隧道管片结构图H

3、YSDSD-S-0920xx.86XXX隧道盾构段防水HYSI-SI-S-1120xx.87XXX陂道盾构端头加固HYSD-SQ-S-1220xx.88XXX隧道盾构段内部结构HYS1.To-S7320xx.81.3 国家、行业地方规范规程序号类别规范、标准名称漏号1工程建设Ea家标准(GB)公路工程结构可法度设计统一标准3GB/T50283-19992建筑抗震设计规范3GH5001120103混版士结构设计规范GB50010-201014环怫空气质瓶标准GB5001120105M曲构法隧道施工与验收规范3GB504462006地卜工程防水技术规范3GB50108-20081工程行业标准(CJ

4、J)M公路陡道通风照明设计规范3JTJ026.119992公路建设项目环境影响评价规范JTGB0320063公路工程抗艇设计规范JTJB02-201344公路隧道设计规范JTJD70-20015公路水泥混凝土路面设计规冠JTCIM0-20176C公路路线设计规范JTGD20-201774公路工程技术标准JTGBO1.-20XX8公路工程质量检骁评定标准JTGF80/1201714法律、法规及规范性文件序号名称编号1中华人民共和国安全生产法国家主席令第70号2建设工程安全生产管理条例国务院393号令3安全少收应急预案管理办法国家安监总局令第17号4危险性较大的分部分项工程安全管理办法隹质87号二

5、、工程概况2.1 项目概况XXX市XXX隧道工程位于XXX市城区北部，东岸是XXX区，西岸是XXX区，处于XXX、XXX、XXX三水汇水口位置,距离XXX汇水口下游约2.4km,距离XXX汇水口上游约0.2km处，是XXX市规划二环线两座过江通道之一隧道起丁五一路以东约166m的位置，沿规划的二环北路向东南向敷设，依次下穿后街路、滨江北路、XXX西岸大堤、XXX和XXX东岸大堤后，继续沿规划的XXX路敷设，下穿XXX东路后，在新庄路处接入地面道路。本工程平面位置图见图2.1“工程范围示意见图2.2。图2.1工程平面位图/窜岸接收井（不号/洛岸始发井（不含MJ北t935米/yWti9仙坪7了/图

6、2.2工程范围示意图土建工程主要包括盾构隧道，陂道采用双洞型式，内径10.3m、外径1.1.3m,建筑界限8.5mx45m,分为南北两线穿越XXX，其中主线堆洞合计长约1867.2m（南北线合计）。2.2 分部分项工程简介为了确保盾构机安全到达，针对工程实际情况，盾构掘进至到达段前的准备工作包括：工作井端头加固、到达段降水井施工、洞门横梁曲除接收台施工、洞门密封装置制安、盾构接收场地皱化等。盾构机掘进到达段至进洞段施工内容包括：盾构掘进至到达段姿态调整及掘进参数控制、管片壁后二次注浆、洞门凿除、盾构机推出洞门等。到达段非永久结构管片仅在底部拼装34块管片，以满足盾构机推出的反力要求并使F拆卸.

7、为J降低工程风险西岸洞门结构在盾构拆机期间完成。2.3工程地理位置及周边环境XXX市XXX隧道工程位于XXX市城区北部,处于XXX、XXX、XXX=水汇水口位置,距离XXX汇水口下游约24km,距离XXX汇水门上游约0.2km处，向东下穿大堤、XXX东路接XXX路，向西I；穿大堤、滨江北路、五一路接二环北路。隧道主要位于XXX江底及规划道路下，XXX两岸主要为田地、水塘及旧的工业厂房。其周边环境原状见图2.3.XXX东岸居民点XXX西岸居民点始发井位置图盾构下穿XXX图23区间线路原貌图2.4工程地质、水文条件2.4.1 场地地形、地貌隧道建设位置属侵蚀堆积河谷平原地貌类型，为XXX河流I级阶

8、地堆积地貌，地形平缓开阔，主要为居民居住点、水田及水塘，北西岸地面高程介乎58.90m,最低点位于拟建筑路终点南东侧XXX西岸岸边地带，地面标高52.OO-59.OOm,高出河水面6.00900m,防洪堤堤顶高程为5950m,最高点位于工程区北部拟建线路起点附近何家老屋西侧，地面标高75.3m：南东岸地面高程介于53.0054.00m,高出河水面3.004.00m：工程区XXX河床宽度约610m,河槽深泓点高程为3O.OO32.OOm。2.4.2 岩土构成及特性盾构区间隧道主要是在中砂、圆砾及强中风化粉质泥岩穿过，河西局部地段穿越含水中砂及圆砾地层，不良地质主要表现为点状分布的小溶洞。各地层里

9、程长度统计见表241。各地层里程长度统计衰表2.44里程地层长度(111)所占比例(面积比)kn3825-kn4+1.8Okn4+740-k4+760圆砾37512.6%kn3+825-k加200kn4290-k4740强风化糖砂质混岩82575.7%kn4+060kn4*1.31中砂712.4%kn4+2(X)-kn4+29()中风化粉砂质泥岩907.6%kn4+740-k4+760粉旗粘土201.9%图2.4盾构区间地层分布饼图图2.5地质纵断面图工程区处丁新华更系第二复式沉降带之平江XXX新华夏系坳（褶）陷（断）带的次级构造区，XXX坳陷盆地的中部。工程区褶皱构造不发白，主要为低次序的小

10、型褶曲。工程区附近，总体上为单斜构造，岩层总体阳向北，倾角平缓，一般812度。2.4.3 盾构接收段工程地痂条件工程详细勘察报，隧址区工程区上故土层自上而下主要为第四系人工填土、第四系淤积物及第四系河流阶地冲枳物，卜伏基岩为卜.第三系役流市（E2+3x1.）及东塘组（E1.d）粉砂质泥岩。西岸盾构井基坑底以上地层由上至下分别为种植土、填筑土、粉质粘土、粉土、圆砾、强风化粉砂质泥岩。地层状况与岩性见表242图9.3三环拼装试验图9.4管片抗渗试验对每个单块成品管片都要进行内在强度、外观质量及制作精度等各项指标的检验，只要有一项不合格的坚决不使用。加强管片堆放及运输的管理，防止管片产生.附加应力而

11、开裂或在运输中碰掉边角，减少对管片的返修，确保管片完好。8）管片接缝防水的质量保证措施管片接缝的防水也是区间隧道防水的重要环节，为提高接缝防水的效果，在施工中做好以下几方面的工作：密封垫的安装制定专项的作业指导书，并耍求在施工中必须严格执行。在弹性密封垫粘贴安装前应消除管片上预留凹槽接触面的灰尘，防止安装后剥离、脱落。安装时应特别注意，用性密封垫必须栉确的粘贴在凹槽的正中位置，以保证管片拼装时钟性密封垫能以最大面积接触粘贴步骤：根据管片选型T基面清理T槽内涂粘结剂密封条涂粘结剂一粘贴T用木锤或橡胶锤打压密贴。在管片拼装前，若因故导致弹性密封垫损坏或膨胀条发生r货膨胀，则必须重新更换。管片角部为

12、防水的薄弱环节，角部密封垫应铺设到位，确保防水密封效果。加强管片拼装施工管理，提高拼装质量。为防止成环管片在水压作用卜.，环纵缝张开潮水，拼装时也要按要求严格紧固环纵向螺栓.加强盾构施工控制，提高盾构掘进质量，给管片的吊装创造一个良好的环境。这样才能保证管片居中安装、铺设顺畅、密封垫各部位受力均匀，提高防水效果。减小隧道轴线的偏差和组编力度，避免因盾构推进产生过大的横向分力而导致管片破损立一套完备的治安消防管理体系和组织机构。斯目经理任消防及治安负贲人，工地公安派出所负货日常消防、治安监督检查，并逐级建立防火竞任制，建立健全安全保卫制度，落实治安、消防管理员任人，现场设保安联防队员，负货工地的

13、保W和消防工作，职员明确，确保施工安全。贯彻“以防为主，防消结合”的消防方针。项目经理为该工地的消防负责人，当地公安派山所负贵日常消防安全监督检查，并逐级建立防火灾任制，落实贡任，确保施工安全。I）工地建立防火责任制，职责明确。按规定设专职防火干部和专职消防员。2）按规定建立义务消防队，有专人负货，订出教育培训计划和管理办法。3）重点部位（危险仓阵、油漆间、油库、木工间等）必须建立有关规定，有专人管理，落实责任。按要求设置警告标志，配巴相应的消防器材.4）建立动用明火审批制，按规定分级别，明确审批手续，并有监护措施，焊割作业应严格执行“十不烧”规电制度，动火必须具有“二证一罂监护”才能进行。5）非里点仓库及宿舍，明确明火手续，并有监护措施。6）酸碱泡沫灭火器由专人维修、保养，定期调换药剂，标明换药时间，确保灭火器效能正常。7）危险品押运人员，仓库管理人员和特点工程必须经培训和审证，做到持有效证上岗8）对施工现场四周道路旁侧城市专用消防龙头调隹清楚，加强防火巡杳，消灭事故隐患。9）施工场地布置时明确留出消防通道,配齐现场消防器材，并有专人监督检查。3）保T1.体系及措施加强工人思想教方，提高工地自保能力，建立工地治安联防队，积极配合当地公安部门，作好工地治安和保卫工作，积极维护
