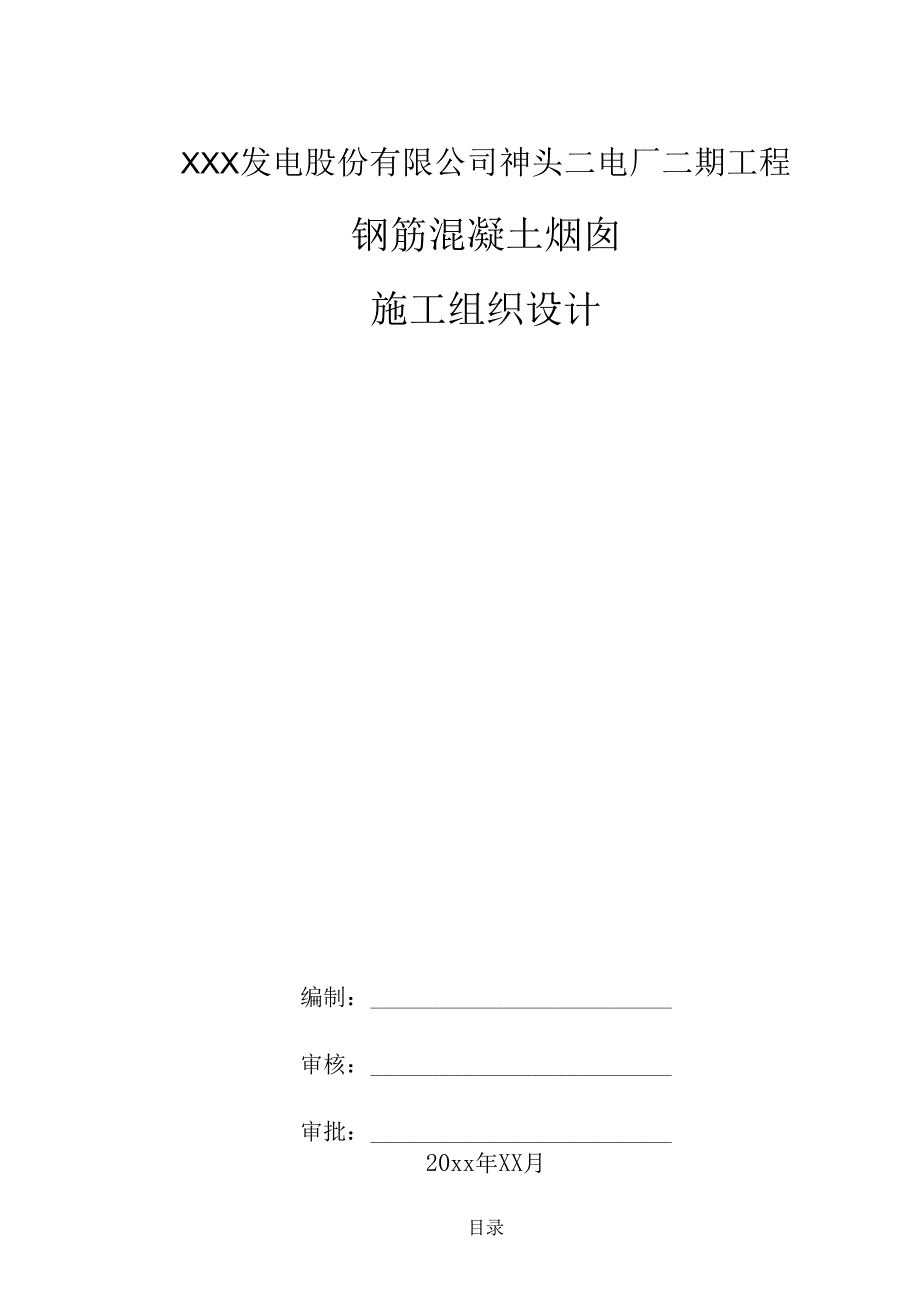

1、XXX发电股份有限公司神头二电厂二期工程钢筋混凝土烟囱施工组织设计编制：审核：审批：20xx年XX月目录1 .工程概况及工程量41.1 工程概况：4b、筒壁42、编制依据72.1627012.3m钢筋混凝土烟囱筒身图(F01311S-T0334)72.15电力建设施工及验收技术规能(建筑工程篇)SBJ69-8783、作业前必须具务的条件和应作的准备83.1 作业前必须具备的条件83.2 应做的准备94、叁加作业人员的资格和要求105、所需工机具和仪器、仪表的规格及精确度1051工机具115.2仪潜仪表126、作业的程序、方法和内容136.1 筒身施工按施工工艺分为两个阶段：136.2 作业的方

2、法和内容：13e、灰斗平台能工307、作业过程中对控制点的设置347.1烟囱中心吊中控制作为一个控制点348、作业活动中人员的职责分工和权限348.3 技术员：负责现场的施工技术管理工作，对每次作业做好施工技术348.6 质枪员：负声施工全过程的质量监督、检查工作,对施工过程中的质量358.9 专业工种359、作业结束的检查验收和应达到的质量标准3610、作业环境应达到的条件3710.5电动提升电机限位器控制灵敏。3711、作业的安全要求和措施：37115防护设施38117模板施工3811.8 钢筋施工：3911.9 混凝土施工：4011.14 施工用电4011.15 防火4112.1 烟囱筒

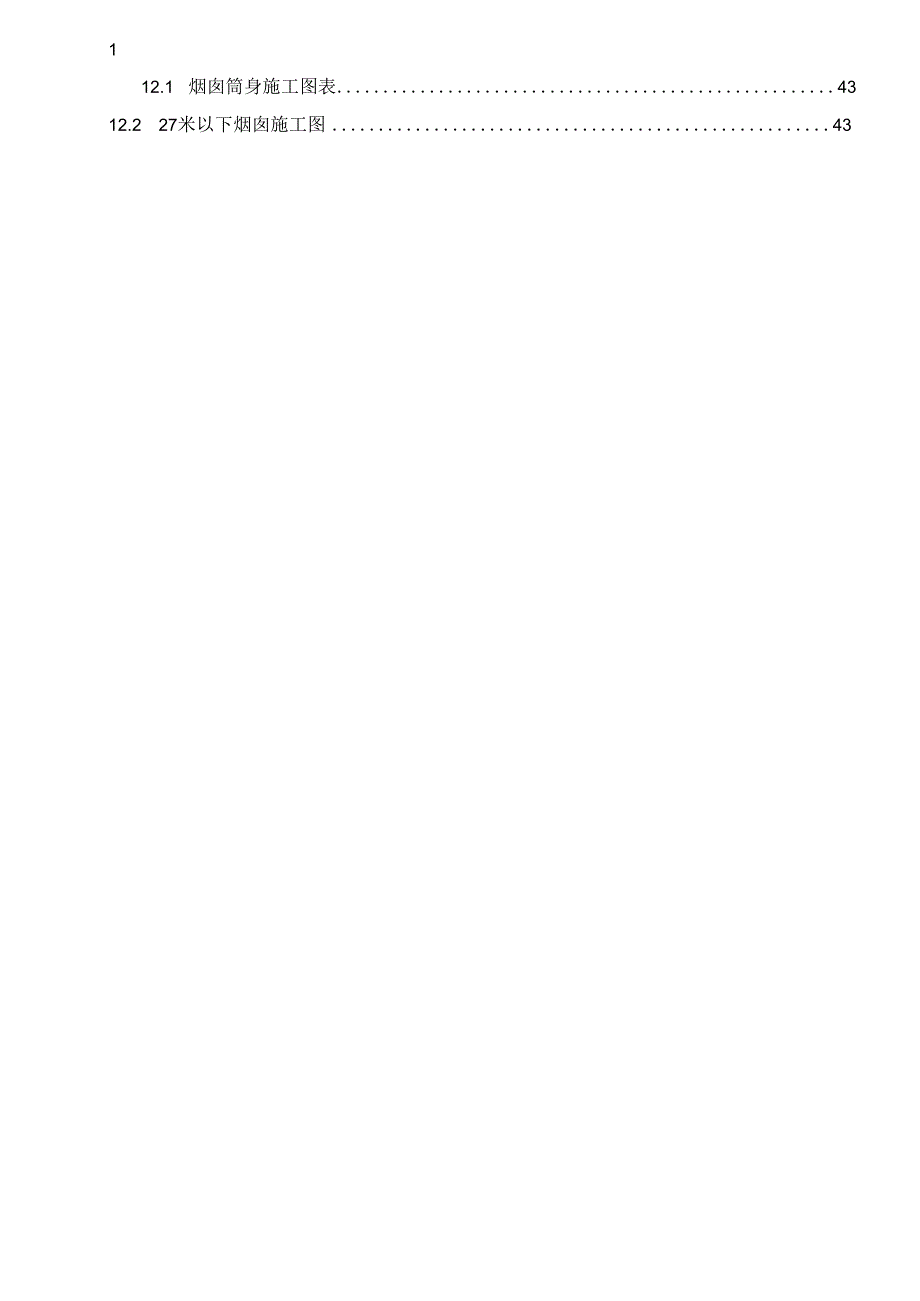

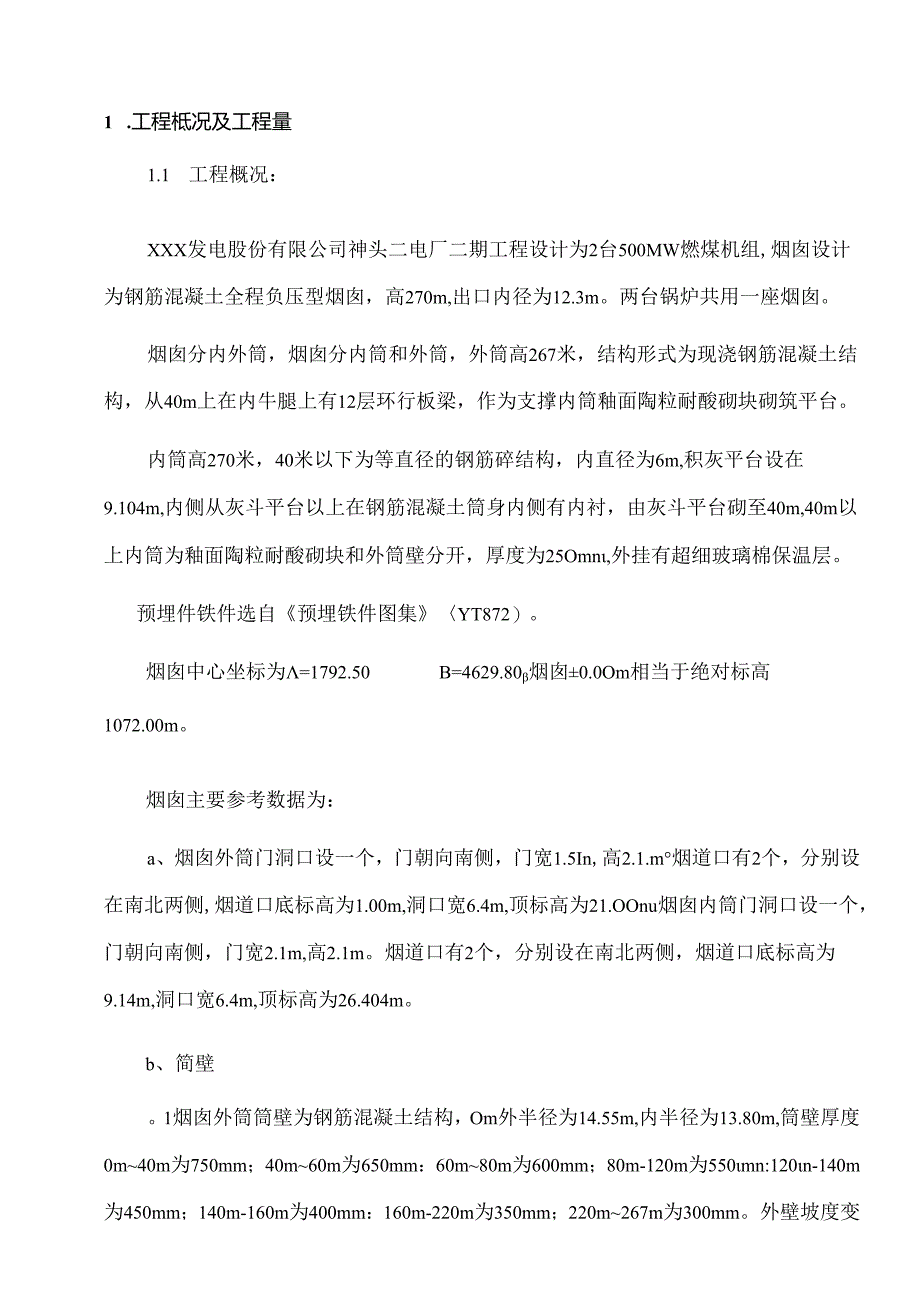

3、身施工图表4312.2 27米以下烟囱施工图431 .工程柢况及工程量1.1 工程概况：XXX发电股份有限公司神头二电厂二期工程设计为2台500MW燃煤机组,烟囱设计为钢筋混凝土全程负压型烟囱，高270m,出口内径为12.3m。两台锅炉共用一座烟囱。烟囱分内外筒，烟囱分内筒和外筒，外筒高267米，结构形式为现浇钢筋混凝土结构，从40m上在内牛腿上有12层环行板梁，作为支撑内筒釉面陶粒耐酸砌块砌筑平台。内筒高270米，40米以下为等直径的钢筋碎结构，内直径为6m,积灰平台设在9.104m,内侧从灰斗平台以上在钢筋混凝土筒身内侧有内衬，由灰斗平台砌至40m,40m以上内筒为釉面陶粒耐酸砌块和外筒壁

4、分开，厚度为25Omn,外挂有超细玻璃棉保温层。预埋件铁件选自预埋铁件图集YT872）。烟囱中心坐标为=1792.50B=4629.80烟囱0.0Om相当于绝对标高1072.00m。烟囱主要参考数据为：a、烟囱外筒门洞口设一个，门朝向南侧，门宽1.5In,高2.1.m烟道口有2个，分别设在南北两侧,烟道口底标高为1.00m,洞口宽6.4m,顶标高为21.OOnu烟囱内筒门洞口设一个，门朝向南侧，门宽2.1m,高2.1m。烟道口有2个，分别设在南北两侧，烟道口底标高为9.14m,洞口宽6.4m,顶标高为26.404m。b、简壁。1烟囱外筒筒壁为钢筋混凝土结构，Om外半径为14.55m,内半径为1

5、3.80m,筒壁厚度0m40m为750mm；40m60m为650mm：60m80m为600mm；80m-120m为550mn:120n-140m为450mm；140m-160m为400mm：160m-220m为350mm；220m267m为300mm。外壁坡度变化为：0m40m:i=8%、40m80m:i=6%.80m-120m;i=4%、120m-160m;i=2%.160m200m;i=1.%200m267m;i=0%o筒身混凝土标号0m-200m为C40,200m267m为C30：,共设12层环形悬臂，顶标高依次为40n.60m、80m、100m、120m、140m、160m、180m、

6、200m、220n.240m、264no内筒()m40m筒壁为等直径的钢筋混凝土结构，Om处外半径为6.35m,壁厚为350mm,混凝土标号为C40,在钢筋混凝土筒身内侧有内衬，内衬为25Omm厚的釉面陶粒耐酸砌块，由灰斗平台砌至40m,在砌块和筒壁之间有100ran厚超细玻璃棉保温层，并且在内筒壁有耐酸防腐涂料，内筒和外筒接合部位在40m,40m处环板支撑在内筒和外筒环壁上，4Om以上为釉面陶粒耐酸砌块，厚度为250111.111,外挂有超细玻璃棉保温层，每20m为砌筑层，10m80m砌筑内半径由I1.30m变为9m,以上内半径全为9m,砌筑粘合剂为耐酸胶泥。c环板烟囱外筒共设12层环板，底

7、标高依次为40m、6()m、80m、100m、120m、140m、160m、180m、200m、220m、240m,264m。每层环板上有一个爬梯人孔，沿环板圆周每15留一个透气孔，孔宽为300mm,孔长各层尺寸不一样，环板宽度40m为437011un,60m为4160mm.80m为3570mm,100m为2770mm,120m为207Omnb14Om为1720mm,16Om为1370mm.180In为117OnTI,200In为970mm,220In为1020mm,240m为1020mm,264m为102Ommod、防腐涂料内筒筒壁内侧从9.14m到40m涂刷OM烟囱防腐涂料两道。e、信号孔

8、在外筒壁上留信号孔洞，在筒壁上挑钢牛腿，共设有3层，分别在150m、195m、265m。f、航空色标带由标高140m至267m涂刷红白相间航空标志漆，12m一道，共11道，顶部和底部要求为红色。g、积灰平台积灰平台设在内筒,板顶标高为8.14m,板厚为3001111u由8根十字相交的大梁支撑,3梁截面为500m111400mn,长度为11669三b1.梁截面为50011111400nm,长度为9287r三,大梁的钢筋生根在筒壁内。从9.104m环形悬臂到板顶8.14m有C1.o浮石混凝土找坡,坡向中间一根0-126的排酸钢管,底口到3.04m。h、其它烟囱西南布置一个内爬梯及4个倾斜测孔，0m

9、40m:爬梯为钢步道，由4个钢柱支撑15层休息钢平台，并与筒壁埋件焊接，40m267m为宜爬梯，休息平台设每20m一层的环板平台，爬梯宽30Omn。烟囱顶部设6根不锈钢耐酸避雷针，由4根18导线筋引下，接入接地网。1.21、碎工程量序号项目部位的标号砂量(m)内衬(m)防腐涂料时)保温1外筒C406562C302402内筒C40543259.899178.73烟道口内筒C4075.44内筒牛腿C40245外筒牛腿C3032C40866灰斗平台内筒80.02、钢筋工程量外筒:700吨内筒：46吨2、编制依据1.1 1270/12.3m钢筋混凝土烟囱筒身图(F013HS-T0334)1.2 2神头

10、二电厂二期工程施工组织设计1.3 3烟囱图纸设计交底及图纸会审会议记录2.4设计更改通知单土字024、0252.5 建筑施工手册第三版2.6 钢筋机械连接通用技术规程JGJ107-962.7 钢筋焊接及验收规程JGJ18-962.8 组合钢模板技术规范GB50214-20012.9 混凝土结构工程施工及验收规范GB50204-20022.10 10烟囱工程施工及验收规范（GBJ78-95）2.11 建筑防腐蚀工程施工及骗收规范（GB50212-91）2.12 电力建设安全工作规程（火力发电厂部分）1）1.5009.1-922.13 安全施工措施编制指导书2. 14结构施工总说明及卷册总目录F0

11、13IIS-T01313. 15电力建设施工及验收技术规范（建筑工程篇）SBJ69-874. 16火电施工质量检验规定及评定标准（土建工程篇）95-4-15. 17建筑施工安全检查标准JGJ59-992. 18电力建设安全健康与环境管理工作规定（国电2002-01-21）3. 19脚手架搭设图集QS3-08-06-00284. 20建筑施工扣件式钢管脚手架安全技术规范建建2000230号3、作业前必须具备的条件和应作的准备3.1 作业前必须具备的条件a、烟囱内外筒基础回填土施工完，并经实验合格。环基外侧回填土至一0.1m,烟囱内回填土至T）.15m,然后做好粗地面，粗地面厚0.10m,混凝上强

12、度等级为C10,砌筑一个电梯井。b、现场临时道路畅通，场地平整。施工及消防用水、用电、通讯有保障，能够满足施工要求。C、木工、钢筋加工场、搅拌站都具备生产能力。d、材料应满足施工现场急需物品的供货能力。3.2 应做的准备a、各专业公司、分包队伍人员到位，各工种齐全。b、技术人员根据施工图纸及时做出施工材料预算，供应人员及时按需求计划进货。钢筋、水泥等主要材料进场后，立即进行原材且试，按贯标要求招材料分类堆放、存储，并有明确标识。杜绝没有出厂质量证明书、原材报告、复试报告就开始施工。c、电动提升系统制作完，并组织进厂，各种又部件齐全，具备组装使用条件。d、280m变平频电梯基础提前做好，电梯基础

13、下面的回填上应回填3:7灰I:,并分层夯实，施工用电梯进厂具备安装要求。e、安全防护方面：个人劳动保护用品、用具准备充足，并符合安全要求和能够正确使用，闸箱、灯塔应有可靠的接地，施工场所有可靠的安全防护设施。f、对参加简身施工的分包队伍、提前做好资质审查工作。分包队伍入场后进行全员三级安全教育及体检，并经安全考试合格后方可正式参加施工作业，不合格者清退出场。g、施工测量用经纬仪、水平仪、钢尺、盒尺需提前检定合格，满足测量放线要求，烟囱中心在施工前复测、校核无误后才能使用。吊中用线锤及拉线架子加工准备好。h、计量器具如搅拌机的水泥秤、配料器、水秤、外加剂秤、试验设备等应提前进行计量校验，校验合格

14、后才能投入使用。i、脚手板、脚手管按模板支设计划准备充足，外加工的模板提前到场，其它外加工的三角架系统、对拉螺栓、混凝I.圆套管等提前预制加工准备好。混凝土垫块按保护层厚度及混凝土强度要求制作充足。j、特殊工种：架子工、起重工、吊车司机、焊工、钢筋（碰焊、Ft螺纹电渣压力焊）焊工、卷扬机司机、电梯司机等提前做好培训、取证工作。k、现场消防设施准备齐全、完好，施工用电源负荷能满足电动提升系统、电梯、照明及其它电动机械的需要。施工照明用电线、灯具检修准备充足，能保证夜间施工的需要。4、参加作业人员的资格和要求烟囱是清水碎结构，因高大显眼，烟囱施工工艺耍求较高，必须精益求精，牢固树立起创一流精品工程的意识，搞好工程管理和施工安全，工程要求所有参加施工的作业人员要有较强的专业素质，有责任心和企业荣誉感。4.1 现场设现场经理和专业经理各1人、建筑工程师1人，要求经验丰富，能够合理指挥生产，能及时有效的解决工作中发生的问题，协调各单位各工种的技术、安全管理工作。4.2 技术人员1人、专职质量员1人，要求具有一定的工作经验，熟悉作业的全过程，熟悉图纸及规程、规范要求，能够在工程技术管理上把好质量关。4.3 专职安全员2人,要求具有较深的现场安全施工管理经脸，贲任心强，熟知安全工作规程、规范及一定的专业基础知识。4.4 材料供应人员2人，要求具有材料管理知识和管理经验，熟悉公司材料管理贯标耍
