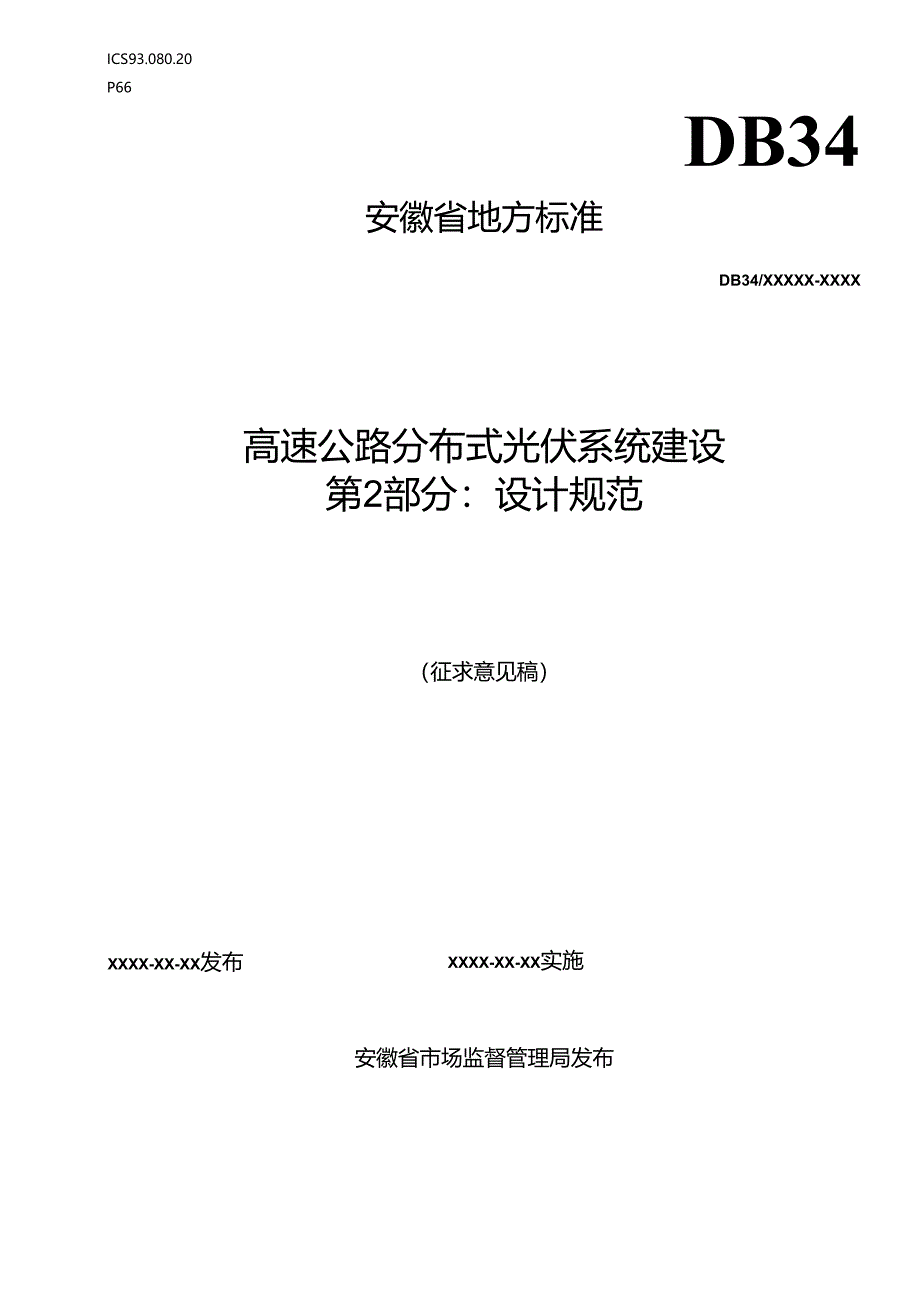

1、ICS93.080.20P66DB34安徽省地方标准DB34/XXXXX-XXXX高速公路分布式光伏系统建设第2部分：设计规范（征求意见稿）XXXX-XX-XX发布XXXX-XX-XX实施安徽省市场监督管理局发布目次1范围2范性引用文件3术语和定义I4基本规定25支架及基础设计25.1 基础设计35.2 支架设计36光伏方阵设计46.1 光伏分1件46.2 方阵设计47电气设计67.1 电缆67.2 逆变器77.3 谛能设备87.4 防雨与接地98接入设计IO8.1 并网要求IO8.2 电能质麻与计量108.3 安全要求幡课！未定义书筌.9环境与景观设计IO刖三本标准依据GBT1.1-2O2(

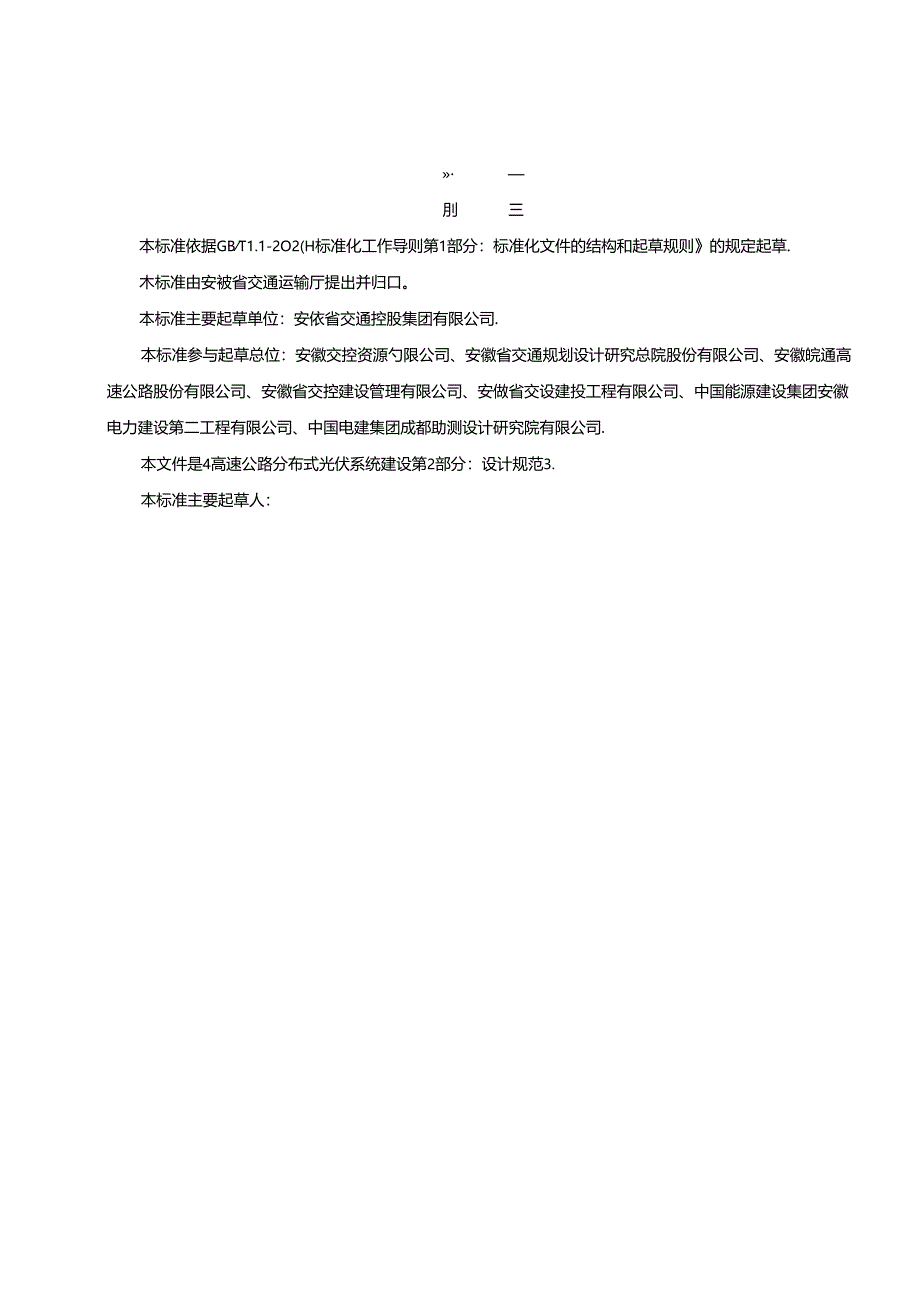

2、H标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草.木标准由安被省交通运输厅提出并归口。本标准主要起草单位：安依省交通控股集团有限公司.本标准参与起草总位：安徽交控资源勺限公司、安徽省交通规划设计研究总院股份有限公司、安徽皖通高速公路股份有限公司、安徽省交控建设管理有限公司、安做省交设建投工程有限公司、中国能源建设集团安徽电力建设第二工程有限公司、中国电建集团成都助测设计研究院有限公司.本文件是4高速公路分布式光伏系统建设第2部分：设计规范3.本标准主要起草人：高速公路分布式光伏系统建设第2部分：设计规范1楚国本标准主要规定商速公路分布式光伏系统建设设计规范的术语与定义、册本规定、

3、支架及舰础设计、光伏方阵设计、电气设计、接入设计与环境与景观设计等，本标准适用于高速公路分布式光伏系统建设的设计.2规范性引用文件下列文件对于本文件的陶用是必不可少的.凡是注H期的引刖文件,仅所注H期的版本适用于本文件.凡是不注日期的引用文件,其最新版本(包括所有的楼改总)适用于本文件.GB50009建筑结构荷载规范GB5(X)17钢结构设计标准GB5f1.()52供无电系统设计规范GB50054低压配电设计规范GB50217电力工程电缆设计规范GB50797光伏发电站设计规范GB50794光伏发电站施工规范GB51101太阳能发电站支架基础技术规范GB.T24716公路沿线设施太阳能供电系统

4、通用技术规范GB,T29319光伏发电系统接入配电网技术规定GB.T34936光伏发电站汇流箱技术要求GBrr37408光伏发电并网逆变潺技术要求D1.5O27电力设备典型消防规程JGjT490太阳能Jt伏系统支架通用技术要求NB,T32004光伏发电并网逆变器技术规范NB.T42073光伏发电系统用电维3术语和定义下列术语和定义适用于本文件。3. 1光伏方阵PVsupportingbracket由若干个光伏组件在机帔和电气上按定的方式组装在一起并旦有固定的支拽结构而构成的直流发电单元。又称光伏阵列.4. 2光伏组件愫角TiIta11eeofPVmodu1.e光伏组件所在平面与水平面的夹角.5

5、. 3中国加权效率Chinaefficiency逆变器不同融入电压下反映中国日照资源特征加权总效率的平均值,称为中国加权效率.3. 4孤阳效应IS1.anding电网失压时，光伏系统仍保持对失乐电网中的某一部分纹跖继续供电的状态。4基本规定3.1 高速公路分布式光伏系统设计应媒合考虑环境气象条件、运输与施工条件等因素，满足土地和建设条件安全可籍、经济适用、环保美观、安装与施工方便、便于系统运行和维护的要求.3.2 高速公路分布式光伏系统设计主要包括内容有总体规划设计、勘察测1匕系统各组件的技术设计及环境与景观设计等，总体规划设计应完成场地选择、发电电预估等备案所需内容：期察测埴应根据现行标准光

6、伏发电站设计规范GB50797与太阳能发电站支架基础技术规范:，GB51101的技术要求.3.3 高速公路分布式光伏系统中设备与材料的选型和设计应符合国冢相关规定,应优先选用通过国家批准的认证机构认证且环保低碳、节能高效的材料和设品3.4 高速公路分布式光伏系统建设府在保证人身和财产安全的前提下,本着提高系统效率、技术先进、功能完善、经济合理、供理电可她和安装运行方便的原则进行注：御速公路分布式光伏系统作为高速公路附卷设值.可参照公路攵通安仝设俺设计细则JTG/TD8I中PmB确定文金挣电.光伏系统离行车道的坡小此离应满足安全在即的要求.3.5 高速公路分布式光伏系统建设的光伏组件、用电间、逆

7、变器室、变压器室,作业场所等的防火分区、防火隔断、防火间距等消防设计均应符合现行标准光伏发电站设计规范GB50797、电力设备典型消防规程gD1.SO27等标准的规定。4. 6高速公路分布式光伏系统建设应较理要的位置装设觇城安防监控,安防监控设置应符合现行国家标准视频安防监控系统工程设计规葩GB5O395的规定，并应具有对图像信号的分配切换、存愤、还原、远传等功能。5. 7高速公路分布式光伏系统设计.除执行本文件设定外,其他方面应按照国家、南方电网及地方电网的相关现定执行.5支架及基础设计5.1 基础设计5.1.1 应根据所选场地的岩土工程勘察结果，进行基础设计。5.1.2 基础型式选择时应考

8、虑减少基础施工对地基稔定性产生的不良意响.宜采用条形基础、柱基础等能坏性小的茶础型式，5.1.3 枭用条形基础时，基础下本士应压实且压实系数不小于0.94,条形基础应采用C30以上混凝上.基础短柱露出地面高度不小于20cm.5.1.4 桩般础可采用螺施桩、预制管桩等，相关技术要求包括但不限于：a）基础设计应进行承载能力和稳定性验舞.且应符合现行国家标准GB51101的要求.注，桩基岫设计时应进行登向承栽力.水邛木软力.抗穹承彼力脍算.启明时应根据国家林设GB51101的要:求进行I根据已行项H的势验总站.支架桩基砒取桩整向承我力Ra不小18KN：箱逆支体机、自制舱等设备植基础草桩兜向承我力Ra

9、不小于6SKN（,b）蝶旋班通常采用便携式旋紧机进行打桩作业，如遇钻进困难可预成小孔后再旋拧：预制管批局都较玳施工区域可采用引孔的施工方式，预成孔孔径不应超过桩杆直径,C）桩基础能工完毕后,应测电桩位置，当桩位偏差大于30mm或大于枇直径的10%时，应进行纠ffi.并用素土或砂浆等填充材料回填桩与边坡之间的隙.d）需要检测孔深和沉枳层厚度并且垂直度误差应I7和的规定.5.2.3支架应按承软能力极限状态计算结构和构件的强度、植定性以及连接强度，按正常使用极限状态计算结构和构件的变形，计算应符合国家标准GB50797.5.2.4支架结构设计应符合下列要求：a）支推结构系统的强度、刚度和稳定性应符合

10、GB5I7的要求：b）光伏系统荷载作用和组合效应的计算.应符合M建筑结构可玳性设计统标准3GB5（X）68.建筑抗优设计规范/GB5001.hGB50009、GB5O797及其他标准中的适川要求：荷轨应符合钢结构技术规拗GB5IO22的要求：5. 2.5钢支架及构件的变形与构造应符合下列规定：a）风荷轨取标准值或在地震作用下，支架的柱顶位移不应大于柱离的U60.b）用于次梁的板耳不宜小于1.5mm,用于主梁和柱的板厚不亢小于2.5mm.当有可靠依据时板原可取2mm.O受弯构件的挠度容许值与受压和受拉构件的长细比限伯等应符合国家标准GB50797的要求,6. 2.6支架的除恢与防,腐应符合下列规

11、定：a）钢支架构件制作完毕后进行抛丸除侨处理,除侨等徼为Sa2：涂层分为底漆、中间漆和面漆.第一道防锈漆必须在钢构件除锈后4小时内进行。并采用化学除锈方法时，应选用具备除锈、械化、钝化两个以上功能的处理液，其旗限应符合现行国家标准中多功能钢铁表面处理液通用技术条件GBT12612的烧定.A支架防腐位:采用热浸镀锌及镀锌铝镁防腐.微锌层厚度不应小于65um.板解为6mm及以上的.彼碎层厚度不应小于8Smm）热浸锌层满足金属眼盖层钢铁制件热浸镀粹层技术要求及试脸方法GB,T1.3912的要求,锌的快镀层按照连续热钱怦和怦合金镀层蝌板及纲带3GB2518执行.C）当铝合金材料与除不优钢以外的其他金翅

12、材料或与酸、碱性的小：金加材料接触、紧固时，宜采取隔离措遍d）铝合金支架应进行表面防腐处理,可采用阳极利化处理措施,阳极利化腴的最小厚我应符合国家标准GB50797的规定.6光伏方阵设计6.1 光伏组件6.1.1 光伏组件应根据类型、峥值功率、转换效率、温度系数、祖件尺寸和正出、功率辎照度特性等技术条件进行选择。6.1.2 光伏组件的选择应满足高效、防火的基本功能.宜选用反射比不大于0.16的低眩光的光伏组件.6.1.3 光伏组件应符合E地面用晶体硅光伏组件设计稔定和定型GB.T9535、建筑用光伏构件通用技术要求8JGjT492的要求.，6.1.4 1.4多晶睢组件和单晶硅组件的平均光电转换

13、效率分别不低于17%和19.6%.多晶硅、单晶硅和薄膜电池组件自运行之11起，一年内衰M率分别不应高于25%、3%和5%,之后年年衰减不应高于0.7%：宜选用单品硅羽件，6.1.5 光伏组件应配套提供接线盒,应密封防水.散热性好并连接牢固,引线极性标记准礴、明显.防护等级不低于IP65.满足不少于25年室外使用的要求.7. 2方阵设计6.2.1光伏方阵采用固定式布置时，Ai佳帧角应结合项日当地笠年月平均辎照度、注射分业描照吱、散射分域辎照度、风速、雨水、枳雪等气候条件进行设计，井应湎足排水坡度要求。6.2.2光伏方阵安装方位角宜采用正向方向.光伏方阵各排、列的布置间距应保证每天9:（XKI5：

14、（K）（当地出太阳时）时段内前、后、左、右互不遮挡。6.2.3光伏方阵应围地方道路水平距离2m以上距离.，注I根期已建工程经验和现场情况湖直，地方道路上通行的农机4郊装战超皆殁小于15m.为保W地方道路通行年辆不影响光伏系统出价.本条提出光伏方肉应离地方地路水平如离2m以上施离的梗定.6.2.4光伏方阵内光伏纲件的最低点用地面的距离不宜低于0.3m,并应考虑以卜因素：a）当地的最大积剪深度：b）当地的洪水水位；C）植被褊度.6.2.5光伏系统中接入同一光伏组件串的各光伏组件的电性能参数宜保持一致.接入同一最大功率跟踪I可路的光伏组件小的电压、组件朝向、安袋倾向宜保持一致.6.2.6光伏方阵呆佳忸角宜使光伏方阵的倾斜面上受到的全洋辐照M最大。光伏组件做斜面上的总辐射盘为倾斜
