《铜尾矿作道路材料应用技术规程》征求意见稿.docx

《《铜尾矿作道路材料应用技术规程》征求意见稿.docx》由会员分享，可在线阅读，更多相关《《铜尾矿作道路材料应用技术规程》征求意见稿.docx（15页珍藏版）》请在优知文库上搜索。

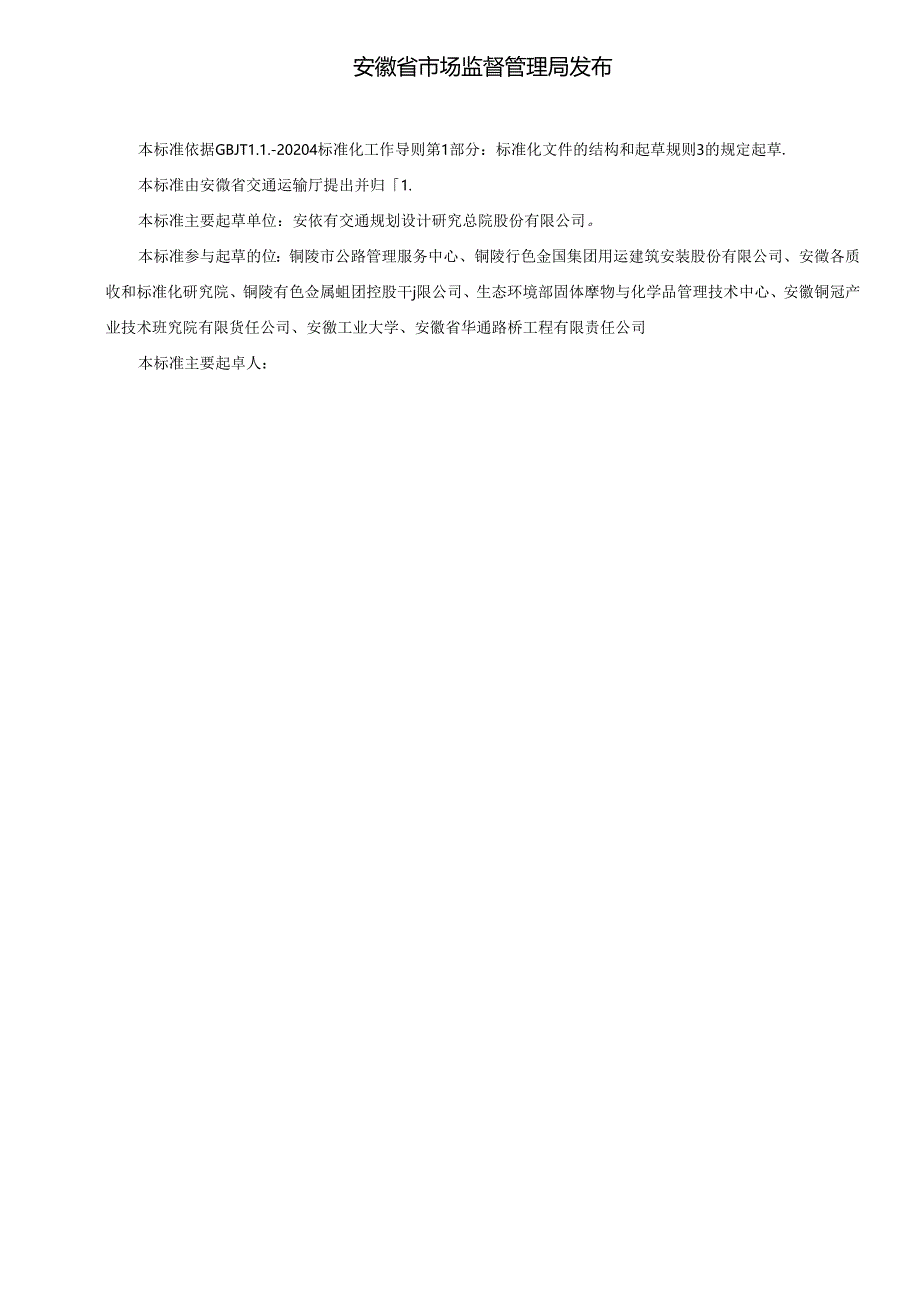

1、ICS93.080.20P66DB34安徽省地方标准DB34/XXXXX-XXXX铜尾矿作道路材料应用技术规程（征求意见稿初稿）XXXX-XX-XXXXXX-XX-XX发布安徽省市场监督管理局发布本标准依据GBJT1.1.-20204标准化工作导则第1部分：标准化文件的结构和起草规则3的规定起草.本标准由安微省交通运输厅提出并归1.本标准主要起草单位：安依有交通规划设计研究总院股份有限公司。本标准参与起草的位：铜陵市公路管理服务中心、铜陵行色金国集团用运建筑安装股份有限公司、安徵各质收和标准化研究院、铜陵有色佥属蛆团控股干j限公司、生态环境部固体摩物与化学品管理技术中心、安徽铜冠产业技术班究院

2、有限货任公司、安徼工业大学、安徽省华通路桥工程有限责任公司本标准主要起卓人：铜尾矿作道路材料应用技术规程1花囹本标准规定了惘尾矿作道路材料应用的的术语和定义、基本规定、原材料要求、铜尾矿基材料设计、施工及城房控制与验收.本标准适用于各等跋公路、城市道路的路拓、路面工程.2规范性引用文件下列文件对本文件的应用是必不可少的。凡是注11期的引用文件，仅注11期的版本适用本文件.凡是不注日期的引用文件，其最新版本（包括所有的修订单适用于本文件。GB34330GBb14684冏体废物鉴别标准通则建设用砂GBT14685建设用如石、碎石GB.T58O普通混凝土件和物性能试验方法标准GB/T50081普通混

3、凝土力学性能试5金方法标准GB50164混凝土质量控制标准GB1T50082普通混凝土长期性能和耐久性能试骁方法标准GB5O2O4GB5085.3CJJI混献土结构工程施工质量:舲收规数城市道路工程能工与质麻验收规范CJJ169城市道路路面设计规范JTGE42公路工程集科试粉规程JTGrrF20公路路面基层施工技术细则JTG3430公路土工试验规程JTGD30公路路夔设计堤范JTGE4)公路工程岩石试裟规程JTG.T3610公路路基施工技术规范JGJ55普通混凝土配令比设计规程JTGE30公路工程水泥及水泄混凝h试验规程JTGE51公路工程无机结合国稳定材料试照规程JTGF8ft1.公路工程质

4、里榜验评定标准第一册土建工程HJI299固体废物浸出毒性发出方法硫酸硝酸法HJ-T91地表水和污水监测技术燃范HJrrIM地下水环境监测技术配范HJ.T166突然环境监测技术规范3术语和定义3.1铜尾矿CoppertaiIingssand铜矿石经磨细、分选后产生的固体排放物.3.2铜尾矿基材料CoppertaiIingssand-basedmateria1.全部采用或掺配一定比例钢尾矿,制成的满足相关规范要求的道路刖材料。3.3全钢尾矿填料A1.Icoppertai1.ingfi1.1.er指在路基填充中全剖采用的铜尾矿材料.3,4洞尾矿基路基材料Coppertai1.ingssand-bas

5、cdsubgrademateria1.掺配一定比例惘尾矿,加入适量粘土、水能.石灰等,经拌和形成混合料.3.5铜尾矿熟水泥CoppertaiIingssand-basedcement出矿渣粉、粉煤灰为主要成分，经球磨制成的水硬性无机胶凝材料，其性能满足道路用水泥要求.3.6铜尾矿基水泥稳定碎石Coppertaiiingssand-basedCementstabiIizedmacadam以水漏为结合料，通过加水与被稳定材料共同拌和形成的混合料，被稳定材料中包含碎石、铜尾矿砂等.3.7铜尾Ar熟水泥混餐土CoPPertaiIingssand-basedcementconcrete铜尾矿与一定比例的

6、碎石、水泥、掺和料以及外加剂等,经接合而成的水泥混凝土.3.8洞尾矿材料浸出毒性EXtraCtiOnToxicityofCoppertai1.ingsSand-basedcementconcrete指钢尾矿材料按规定的浸出方法所得到的浸出液中，有古物顺浓度超过规定值，从而会对环境造成污柒的特性.3.9环境背景值Environmenta1.BackgroundVa1.ue环境质量的原始状态.指区域内未使用铜尾矿基筑路材料范用或铜尾矿基筑路材料埴筑前环境各要索（如水、大气、土壤等）中各种化学元素的含;也4基本规定4.1.1 铜尾种的利用应满足国家环保行关规定，严禁采用地金属、能化物等仃宙物侦含玳超

7、标的钢尾矿作为道路填料。4.1.2 铜尾矿在使用前,应对其浸舟液PH值及危害成分进行检测.并符合M危险废物鉴别标掂浸出毒性鉴别3GB5085.3规定。4.1.3 铜尾矿基筑路材料设计时，应考虑铜尾矿材料对遒路结构变度和稳定性的影响，赧顾排水与环保要求.4.1.4 铜尾矿使用过程中应注:电环境保妒.果取合理措脩.避免造成扬尘污柒和水污染.侦球保障体系应贯穿于儡尾矿使用全过程,明确全员质瑶揖任,加强各工序顷累控制与管理,保证工程质量，4.1.5 应建立健全的安全生产管理体系和应急预案，明确安全责任，严格执行安全操作规程,保障施工人员的职业健耀和施工安全5原材料5.1 铜尾矿5.1.1 不同来源的铜

8、尾矿应分类堆放.并设有专门堆放料场.堆放场地应进行坡化处理.并采用防雨棚遮温.5.1.2 铜尾矿原材料技术要求如下去I所示，表I1尾了.材Xtt术襄求项次桧一项目规定值或允许他试验方法I粒径以大粒径2.36JTGE4203270.075以下含款163界限含水率”ftW3O%.集性指数S5JTGK40To1.1.a4有机所含k%)3.0GE40T0I5I5Ii溶盐含量(%)03GE40TeHS36械化物含术15X7砂当MJGT622注：界限含水率折内径小于OSmmSMft科的液限.WM.ft用故：5.2 胶结材料5.2.1铜尾矿用作道路材料使用时,宜接入水泥、石灰等凝胶材料,用于改善其路用性能,

9、并达到道路使用的技术要求.5.2.2水温应符合下列规定:1）初凝时间应大于3h.终凝时间不应小于6h.其他性质应符合国家现行有关标准的规定.2）水泥应有出厂合格证与生产F1.期，配验合格方可使用。3）不应使用快硬水泥、早强水呢和受潮变麻的水泥。当水泥贮存期超过3个月或受潮时.应进行性旎成验,合格后方可使用.注本规程中水诧1R包括杵通杂酸it：水泥、9济外酸歌水诧或火山灰质酸抗水泥以及纲电6.正水泥,强度等812.5级及其以上.5. 2.3石灰采用消石灰,并应符合下表2规定：表2石灰JI量要求试验项目技术要求试抬方法(XHMgO75JG-T478.2-2013Mg)(%)5SOi(%)2游离水含

10、M（%）2细S（下列筛孔通过率）02mm983JC/T478.1.2O13外观无团粒结块目簿加热安定性合格JC,478.1-20135.3其他材料5.3.1水应符合现行行业标准$混凝土用水标准*JGJ63的规定,宜采用饮用水及不含油类杂质的清沽中性水，pH值宜为6-8,5.3.2黏土果用熟十作为胶结材料改料铜足矿性能时，组性指数宜大于17,并控制好黏土的含水率.以便于两者的掺井，5.3.3相集料机集科应采用洁净、干燥、无风化、无杂质,具有足够的强度、耐磨耗性石料，粗集料性能应符合相应有美规范的技术娈求o5.3.4细集料细集科应洁净、干燥、无风化、无杂质细集科，性能应符合相应才r关现他的技术要求

11、.6铜尾F基材料6.1 一般规定6.1.1 铜尾矿用作道路填料设计时，应调查冏边钢尾矿储存场情况,痂定钢尾矿堆存地及道路材料需求数量,合理选择铜尾矿利用方案.6.1.2 钢尾矿班筑路材料的设计应结合当地自然气候条件和工程地质条件，合理确定钢尾矿基筑路材料使用层位，粉好断面设计、结构设计和排水设计。6.1.3 应根据公路等级、交通荷教等级、结构形式、材料类型等因素,合埋的确定钢尾矿基筑路材料设计方案.选择技术经济合理的混合料类型和配合比.6.1.4 钢尾矿基材料在道路中应用，包括全铜尾矿填料、钢尾矿基路塔材料用于路就填筑，铜尾矿基水泥稳定碎石用于路面基层.铜尾矿基水泥混凝土用于小型构件、混凝土路

12、面等06.2 全铜尾矿填料6. 2.1全铜尾矿埴料最小强度(CBR)应满足相关规范要求,不满足要求时,宜采用水泥、石灰等胶结材料进行固化处理.并经试脸检5金合格后方可使用.7. 2.2全铜尾旷填料路基压实度标准应通过试验路段确定，并符合表1规定,压实度检测在采用埴上层检下层的方式进行。表5珞用性却标加科应用部位*实度高速、一四公路二极及以下公路上路床964下路床9692上路堤9290下路提90现8注，由于至阳尾矿IK实易怆ft.本层庆实度恰测结果不准瑜.因此采用埴上层惶的下层方法,胴足矿“实及廊放性大.现场乐实度鳄货人.因此M实标准内刈过现场试验路段确定.8. 2.3全钢尾矿堵料在使用过程中,

13、尚应符合以下规定:1 )全铜尾矿城料路基底部应该离开地下水位或地太长期积水位O.5m以上，否则应设置隔离层，隔离层厚度不宜小于03m,隔面层横坡不宜小于热。2)全钢尾矿路班班填筑23m高度宜设置中间加强层,加强层设计厚度宜为2010cm,加强层材料应满足公路路基设计规范(JTGD30)的相关规定.3)全用尾矿填料冏边应采用反泄土工布进行包襄,防止尾矿砂的流失，保证铜尾矿砂形成整体。4)全铜尾矿埴科路基的例应布设排水沟，排水沟与自然水系衔接；必要时,应设置沉淀池进行集中处理,防止污染物对公路沿线环境污染.6.3.1铜尾矿作路基填筑材料使用时.可掺配一定比例粘土制备成铜尾矿基路基材料,用以改善我路

14、用性能.6.3.2钢尾矿基路然材料中黏土掺配比例宜为306俗，具体掺配舐应通过试验确定，6.3.3铜尾矿基路基材料不满足要求时.宜采用水泥、石灰等胶结材料进一步提升其强度、稳定性.6.3,4钢尾矿基路基材料配合比设计，应通过室内击实试验确定胶结材料掺附最大干密度以及最佳含水率.6.3.5铜尾矿基路基材料的强度应满足我3规定.表3Mum路用性MtS评价指标单位技术要求试验方法公路等战高速、一级公路二级及以下公路CBRf上路床%6JTG3430下路床54上路提43下路堤326.3.6铜尾犷基路亚材料在使用过程中.尚应符合以下规定:1)路基两侧宜采用防水土工布等迸行防水处理，边坡和路肩采用土顷护坡保护措施，外侧路基防护应与常规路基边坡防护相同。2)路基两侧应布设排水沟,排水沟与自然水系衔接：必要时,应设置沉淀池进行集中处埋，防止污染物时公路沿线环境污染.3)路堤边坡坡率不宜陡干I：1.5,当路场填筑而度大于8m时，应采用阶梯形边坡型式，下部路翦边坡坡率不宜陡于h1.75。6.4铜尾,基水泥稔定碎石6.4.1铜尾矿基水泥稳定碎石应具有足步强度稔定性.良好施1：性能和较小收缩变形，6.4.2铜尾矿基水泥稔定砰石所用的机集
