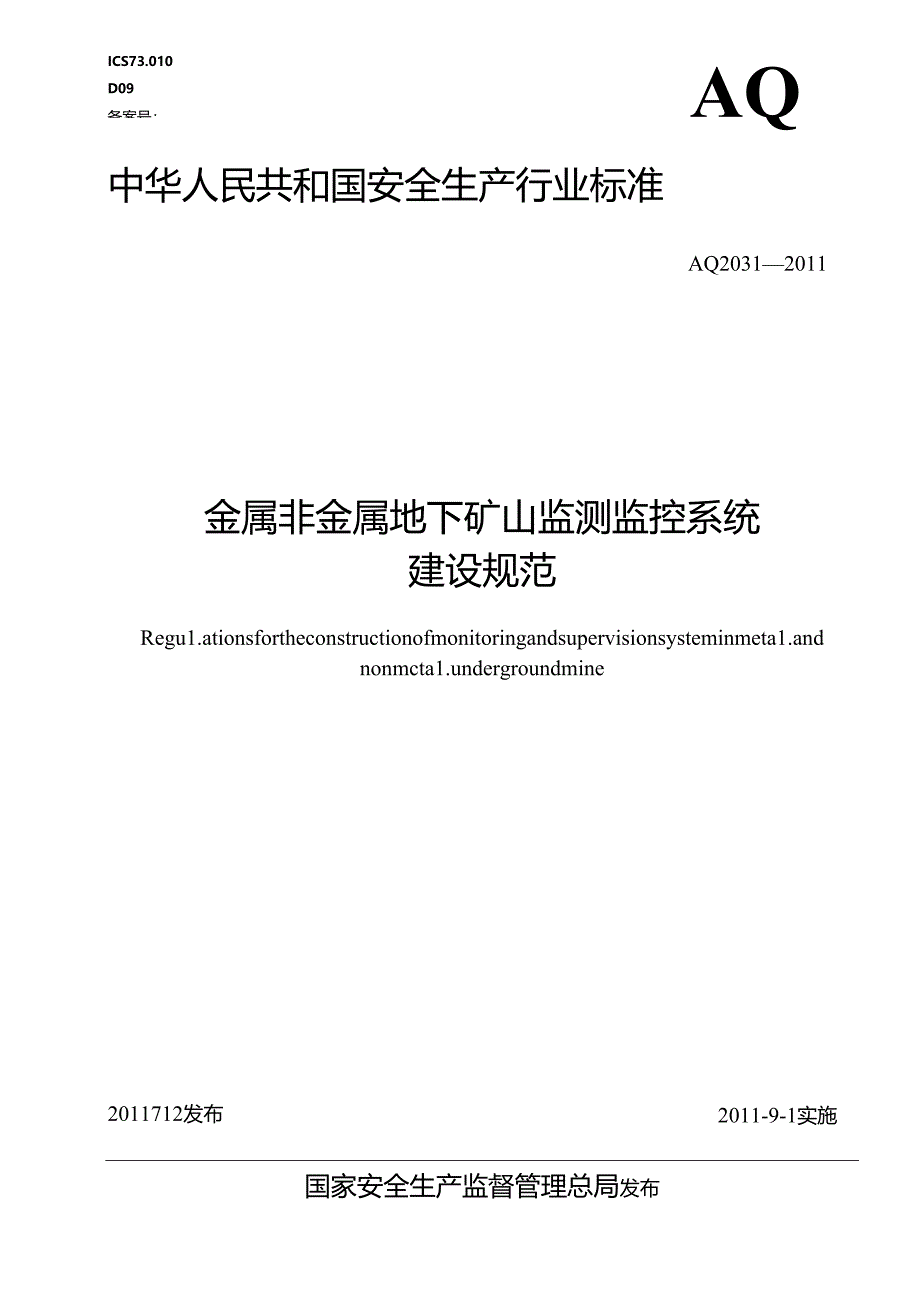

1、ICS73.010D09备案号：AQ中华人民共和国安全生产行业标准AQ20312011金属非金属地下矿山监测监控系统建设规范Regu1.ationsfortheconstructionofmonitoringandsupervisionsysteminmeta1.andnonmcta1.undergroundmine2011-9-1实施2011712发布国家安全生产监督管理总局发布目次前aII范例12Be范性引用文件13术语和定义I4建设原则25有毒有害气体监（检）测36通风系统监S!I7视频监控48地压监测49维护与管理1刖三本标准为强制性标准.本标准用于规范金网非金屈地下矿山监测监控系统的

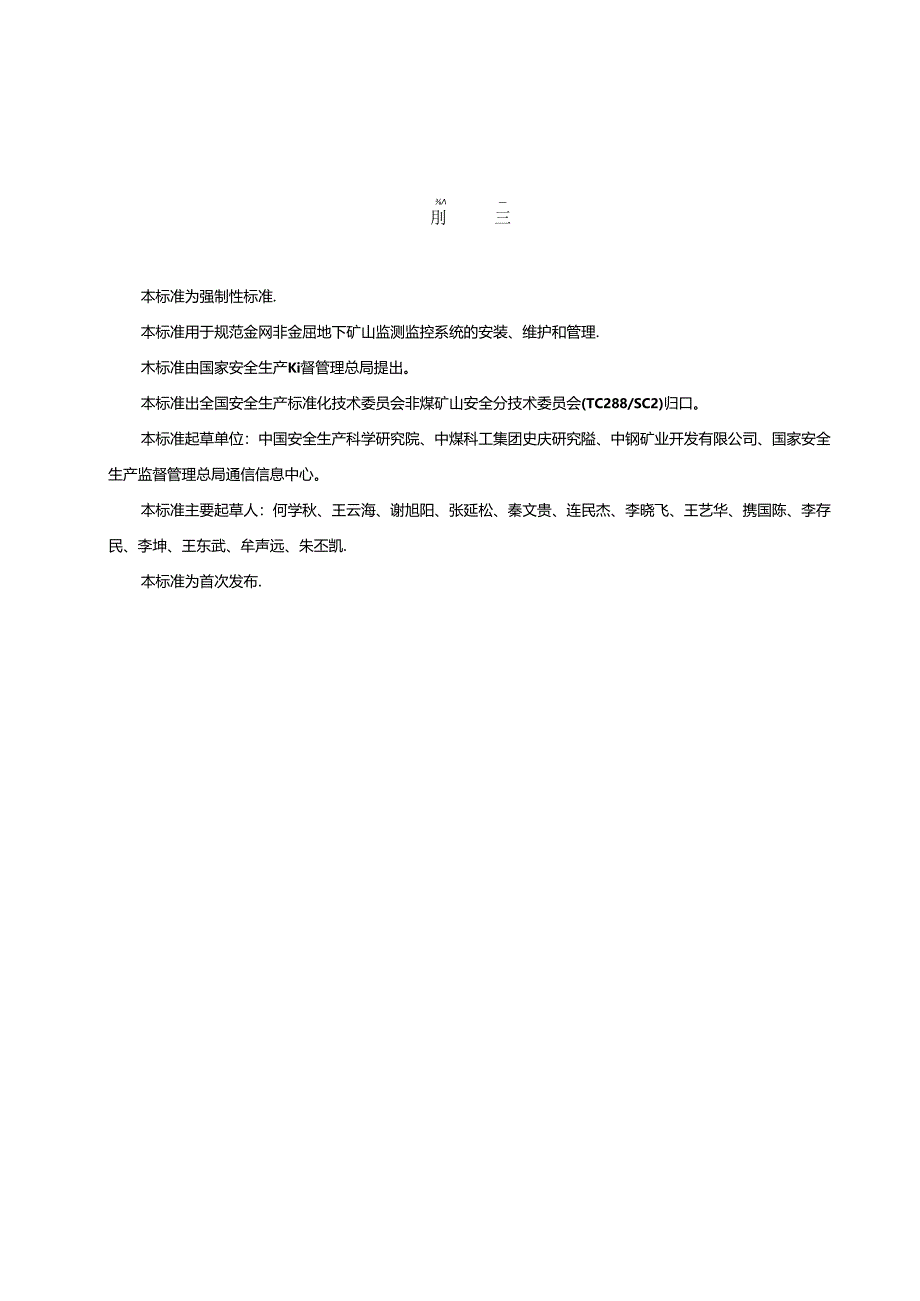

2、安装、维护和管理.木标准由国家安全生产Ki督管理总局提出。本标准出全国安全生产标准化技术委员会非煤矿山安全分技术委员会(TC288/SC2)归口。本标准起草单位：中国安全生产科学研究院、中煤科工集团史庆研究隘、中钢矿业开发有限公司、国家安全生产监督管理总局通信信息中心。本标准主要起草人：何学秋、王云海、谢旭阳、张延松、秦文贵、连民杰、李晓飞、王艺华、携国陈、李存民、李坤、王东武、牟声远、朱丕凯.本标准为首次发布.金属非金属地下矿山监测监控系统建设规范1葩困本标准规定了金属非金属地卜矿山监测监控系统的安装、维护和管理要求。本标准不适用于与蛙共生、伴生的金属非金蟠地下矿山.2规范性引用文件下列文件

3、对于本文件的应用是必不可少的.凡是注H期的引用文件.仅注H期的版本适用于本文件.凡不注口期的引用文件，其最新版本（包括所有的修订总）适用于本文件，GB16423-2006金属非金属矿山安全规程GB50026-2007工程测属规范GB50198-1994民用闭路监视电视系统工程技术规范GB50395-2007视城安防监控系统工程设计规范AQ2013.1金屈非金屈地下矿山通风技术规他通风系统AQ20133金属作金属地下矿山通风技术规范通风系统检测EJ378-1989岫犷山空气中氟及氧子体测定方法3术语和定义3. 1监费监控系统monitoringandsupervisionsystem.由主机、传

4、输接口、传输线缆、分站、传将器等设符及管理软件祖成的系统，具有信息聚集、传:输、存储、处埋、显示、打印和声光报警功能，用于监测金屈非金属地下矿山有毒有害气体浓度，以及风速、风压、温度、烟雾、通风机开停状密、地压等。3.2主机host用于接收监洲信号，并具有校正、报警判别、数据统计、横盘存储、显示、声光报警、人机对话、输舟控制、控制打印给出等功能的计算机奘置.分站SUtNtation监刈监控系统中用于接收来自传感潜的信号,并按预先钝定的复用方式远距寓传送给传输接I.同时接收来自传输接口多路更用信号的装n3.4传膨器transiurer将被测物理法转换为电信号输出的装汽,3.5有毒有害气体传感号d

5、e1.eteriousharmfu1.gastransducer连续监测地下矿山环境气体中一氧化碳、二氧化策、流化氮、二氧化破等有毒有害气体浓度的装置,3.6开停传感器onoffstatustransducer连续监测地下犷山中机电设招“开”或“停”工作状态的装置.3.7JCII监控设备minemonitoringequipment矿山井下用于监测监控的传感器、分站及线域等的总称.3.8便携式气体检测报警仪portab1.ede1.eteriousgasa1.armCktCCtor具备气体浓度显示及超限报捽功效的便携式仪零.4建设原则4.1 金属非金属地下矿山应依据GB16423-2(X)6的

6、要求和矿山实际建设完善监测赛控系统.4.2 监测监控系统应进行设计，并按设计要求进行建设。鼓励将监测监控系统与人员定位系统、通信联络系统进行总体设计建设.4.3 监测监控系蜕应能实现以下管理功能：实时显示各个监测点的监测数据，并可以图衣等形式显示历史监利数据；设置预警参数并能实现声光预警：视瓠监控应支持按摄像机编号、时间、事件等信息对监控图像进行备份、查沏和可放.44监测监控中心设备应有可靠的防缶和接地保护装置.4.5 主机应安装在地面.并双机备份,且应在苗山生产调改室设置显示终端.4.6 井卜分站应安装在便于人员观察、调试、检蛤，I1.围岩梗固、支护良好、无滴水、无杂物的进风卷道或附室中,安

7、装时应垫支架或吊挂在替道中,使其距卷道底板不小于()3m.4.7 应配备分站、传感器等监监控设法备件，备用数依应能满足11常监测监控需要，4. 8主机和分站的备用电源应傥保证连续工作2h以上.4.9传感器的数据或状态应传怆到主机.4. 10电缆和光缆敷设应符合GBIM23-2006中6.5.2的相关规定。4.11 监测监捽系统应具有矿用产品安全标志，4.12 监5监控系统安装完毕和大修后，应按产品使用说明拈的要求进行测试、调校，经蕤收合格后方能使用。5狗毒有害气体监(检)测5.1 地卜if山应配置足膨的便携式气体检测报警仪。便携式气体检测报警仪应能测量一氧化碳,WV二氧化氮浓度,并具有报警参数

8、设置和声光报警功能.5.2 人员进入独头掘进工作面和通风不良的采场之前，应开动局部通风设在通风，确保空气顺法满足作业要求：人员进入采抠工作面时,应携带便携式气体检测报警仪从进风侧进入.一H.报野应立即搔离.5.3鼓励有条件的矿山企业采用传感器时炮烟中的一氧化碳或二氧化如进行在线监测，一氧化碳或二氧化氮传尊器的设置应符合以下要求：每个生产中段和分段的进、回风卷靠近采场位置应设置一辄化碳或二氧化觥传感器：一一压入式通风的独头掘进桂道，应在距密回风出口5IOm回风流中设置一氧化碳或二氧化氮传感落；抽出式和混合式通风的独头掘进法道，应在风筒出风口后101.5m处设置一领化碳或二氧化缸传盛港：一一带式输

9、送机潦筒下风但10-15m处应设置一弱化碳和烟雾传第器；传礴器应垂R悬挂，跖巷壁应不小于02m一氧化碳传感器和烟雾传感器距原板应不大于0.3m,二氧化氯传感器距底板应不岛于1.6m5.4 一氧化破报警浓度不应高于24PPm，二班化斌报警浓度不应高于25ppm,5.5 开采高含硫f床的地下矿山,还应在每个生产中段和分段的进、回风巷靠近采场位置设置硫化氮和二氧化硫传感器.5.6 开采有自然发火危险矿床的地卜丁山，还应定期乘用便携式温度检测仪进行检测，5.7 硫化乳和二氧化硫传感涔的安装位置距底板应不高于1.6m.沿度和烟雾传感器的顶板应不大于5.8 畸化瓠报警浓度不应高于超EEnb.氧化疏报警浓度

10、不应高于Gppm.5.9 开采含铀（包等放射性元素的地下犷山,应监测井下空气中气（牡射气）及其子体浓度.欲及其子体的监测应符合D378-I989的规定。6通风系统监测6.1井下总回风卷、各个生产中段和分段的回风卷应设置风速传整器。6.2主要通风机应设置风乐传感器.传感器的设置应符合AQ2013.3中主要通风机风乐的测点布置要求.6. 3风速传爆器应设词在能准确计算风暴的地点。6.4 风速传感器报降值应根据AQ2O13.1确定.6.5 主要通风机、辅助通风机、局部逋风机应安袋开停传感涔.7视顿监控6.6 提升人员的井口信号房、提升机房，以及井门、马头门（网车场）等人员诳出场所，应设视频监控。6.

11、7 紧急避险设施及井下爆破器材底、油麻、中央变电所等主要胴室，应设视柒监控.安装在井下爆械器材隔和油库的视频设在应具备防蝶功能。6.8 井口提升机房应设有视频监控显示终端，用于显示井口信号房、井口、马头门（调车场等场所的觇频监控图像.6.9 视领篇控的功能与性能设计、设备选型与设置、传输方式、供电等应符合GB50395-2007的规定.7. 5视板歌控图像筋量的性能指标应符合GB50198-1994的规定.8地压监测7.4 对于在需要保护的建筑物、构筑物、铁路、水体下面开采的地下矿山，应进行地压或变形监测.并应对地表沉降进行监测，7.5 存在大面积采空区、工程地质更杂、有严重地压活动的地卜矿山

12、，应迸行地压部测.8. 3变形监测的等级和精度要求应满足GB5（）026-2（）07有关要求.9维护与管理8.4 应制定瞌测赛控系统运行维护管理制度及监测监控人员岗位责任制.操作规程、值班制度等规摩制度.9. 2应指定人员负责监测监控系统的日常检查与维护工作。9.4 监测赛控设备应定期进行调校,传感器经过调校检测误差仍超过规定值时,应立即更换.9.5 系统发出报警信息时，监5监控中心值班人员应按规定程序及时处附，处置结果应记录备案,9.6 应建立以下台账及报表：监测监控设得台账：监测监控设故障登记表;监测监控检修记录表：监测监控巡桧记录表：传序器调校记录表；一报警记录月报表.9.6 报警记录月报衣应包括打印11期和时间、传那器设置地戊、所邀物理中名称、报警次数、对应时间、解除时间、累计时间、称次报警的最大值、对应时刻及平均伤、称次采取措施时间及采取措施内容等.9.7 应绘制监测3S控系统布词图，并根据实际情况的变化及时更新。布附图应标明传感器、分站等设备的位81.以及伯号线缆和供电电税走向等“9.8 每3个月应时监测监控数据进行徐份，乱份的数据保存时间应不少于2年，视频监控的图像资料保存时间应不少于1个月.9.9 相关图纸、技术资料应归档保存.
