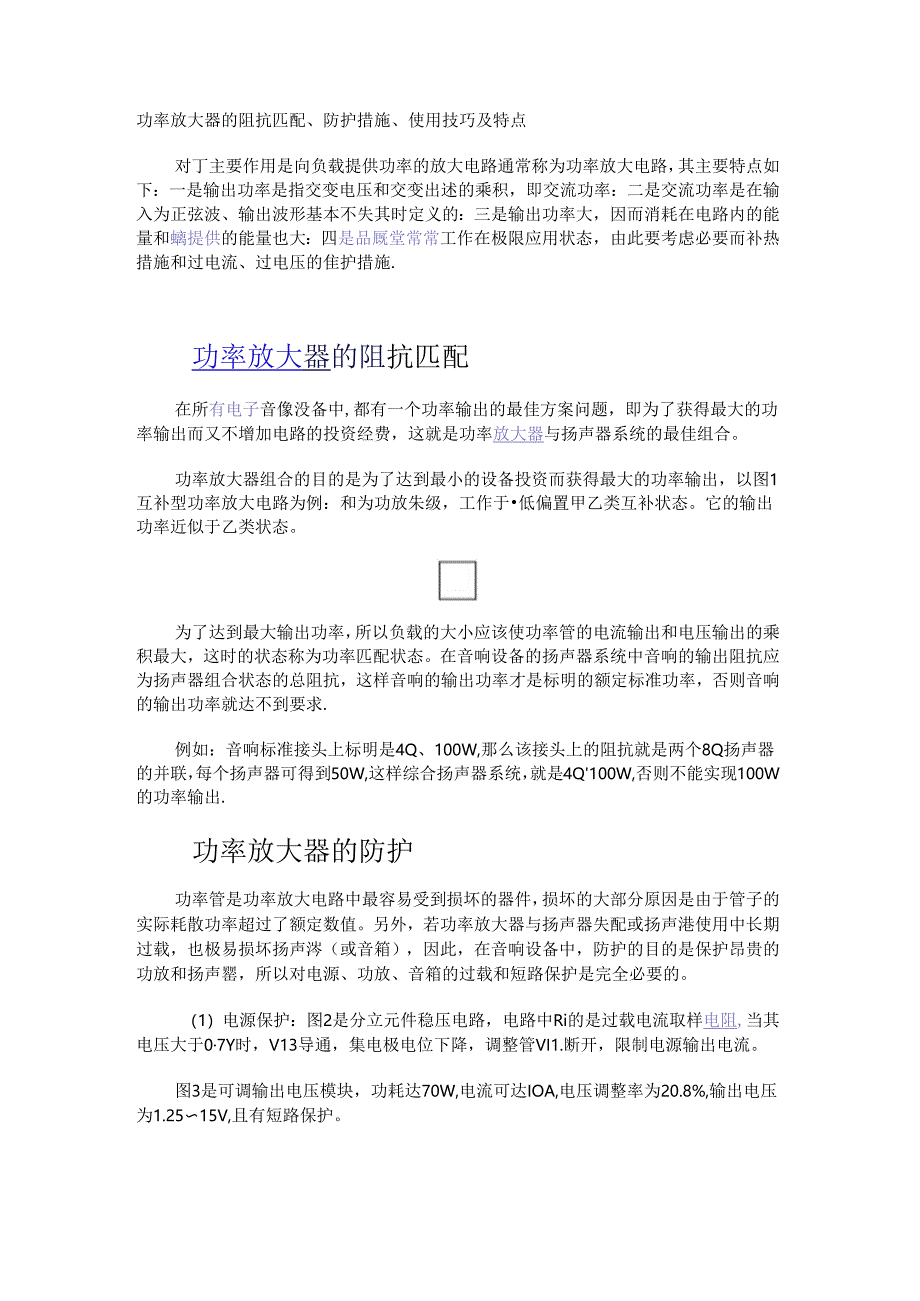

1、功率放大器的阻抗匹配、防护措施、使用技巧及特点对丁主要作用是向负载提供功率的放大电路通常称为功率放大电路，其主要特点如下：一是输出功率是指交变电压和交变出述的乘积，即交流功率：二是交流功率是在输入为正弦波、输出波形基本不失其时定义的：三是输出功率大，因而消耗在电路内的能量和螭提供的能量也大：四是品厩堂常常工作在极限应用状态，由此要考虑必要而补热措施和过电流、过电压的隹护措施.功率放大器的阻抗匹配在所有电子音像没备中,都有一个功率输出的最佳方案问题，即为了获得最大的功率输出而又不增加电路的投资经费，这就是功率放大器与扬声器系统的最佳组合。功率放大器组合的目的是为了达到最小的设备投资而获得最大的功

2、率输出，以图1互补型功率放大电路为例：和为功放朱级，工作于低偏置甲乙类互补状态。它的输出功率近似于乙类状态。为了达到最大输出功率，所以负载的大小应该使功率管的电流输出和电压输出的乘积最大，这时的状态称为功率匹配状态。在音响设备的扬声器系统中音响的输出阻抗应为扬声器组合状态的总阻抗，这样音响的输出功率才是标明的额定标准功率，否则音响的输出功率就达不到要求.例如：音响标准接头上标明是4Q、100W,那么该接头上的阻抗就是两个8Q扬声器的并联，每个扬声器可得到50W,这样综合扬声器系统，就是4Q100W,否则不能实现100W的功率输出.功率放大器的防护功率管是功率放大电路中最容易受到损坏的器件，损坏

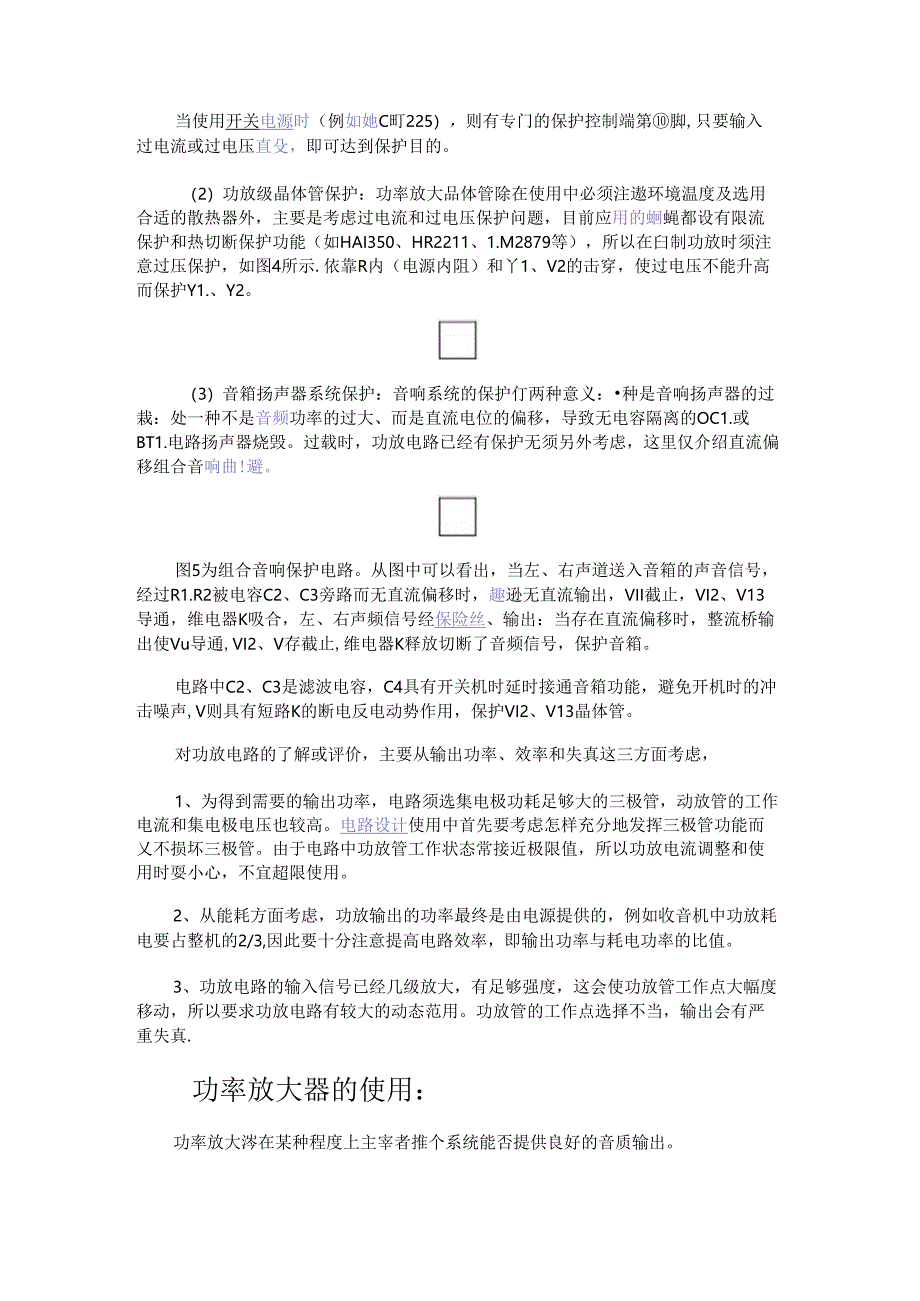

3、的大部分原因是由于管子的实际耗散功率超过了额定数值。另外，若功率放大器与扬声器失配或扬声港使用中长期过载，也极易损坏扬声涔（或音箱），因此，在音响设备中，防护的目的是保护昂贵的功放和扬声罂，所以对电源、功放、音箱的过载和短路保护是完全必要的。（1）电源保护：图2是分立元件稳压电路，电路中Ri的是过载电流取样电阻,当其电压大于07Y时，V13导通，集电极电位下降，调整管VI1.断开，限制电源输出电流。图3是可调输出电压模块，功耗达70W,电流可达IOA,电压调整率为20.8%,输出电压为1.2515V,且有短路保护。当使用开关电源时（例如她C町225），则有专门的保护控制端第脚,只要输入过电流或

4、过电压直殳，即可达到保护目的。（2）功放级晶体管保护：功率放大品体管除在使用中必须注遨环境温度及选用合适的散热器外，主要是考虑过电流和过电压保护问题，目前应用的蛔蝇都设有限流保护和热切断保护功能（如HAI350、HR2211、1.M2879等），所以在臼制功放时须注意过压保护，如图4所示.依靠R内（电源内阻）和丫1、V2的击穿，使过电压不能升高而保护Y1.、Y2。（3）音箱扬声器系统保护：音响系统的保护仃两种意义：种是音响扬声器的过栽：处一种不是音频功率的过大、而是直流电位的偏移，导致无电容隔离的OC1.或BT1.电路扬声器烧毁。过载时，功放电路已经有保护无须另外考虑，这里仅介绍直流偏移组合音

5、响曲!避。图5为组合音响保护电路。从图中可以看出，当左、右声道送入音箱的声音信号，经过R1.R2被电容C2、C3旁路而无直流偏移时，趣逊无直流输出，VII截止，VI2、V13导通，维电器K吸合，左、右声频信号经保险丝、输出：当存在直流偏移时，整流桥输出使Vu导通,VI2、V存截止,维电器K释放切断了音频信号，保护音箱。电路中C2、C3是滤波电容，C4具有开关机时延时接通音箱功能，避免开机时的冲击噪声,V则具有短路K的断电反电动势作用，保护VI2、V13晶体管。对功放电路的了解或评价，主要从输出功率、效率和失真这三方面考虑，1、为得到需要的输出功率，电路须选集电极功耗足够大的三极管，动放管的工作

6、电流和集电极电压也较高。电路设计使用中首先要考虑怎样充分地发挥三极管功能而乂不损坏三极管。由于电路中功放管工作状态常接近极限值，所以功放电流调整和使用时耍小心，不宜超限使用。2、从能耗方面考虑，功放输出的功率最终是由电源提供的，例如收音机中功放耗电要占整机的2/3,因此要十分注意提高电路效率，即输出功率与耗电功率的比值。3、功放电路的输入信号已经几级放大，有足够强度，这会使功放管工作点大幅度移动，所以要求功放电路有较大的动态范用。功放管的工作点选择不当，输出会有严重失真.功率放大器的使用：功率放大涔在某种程度上主宰者推个系统能否提供良好的音质输出。对于很多人来说，对放大器并不是十分的了解，不清

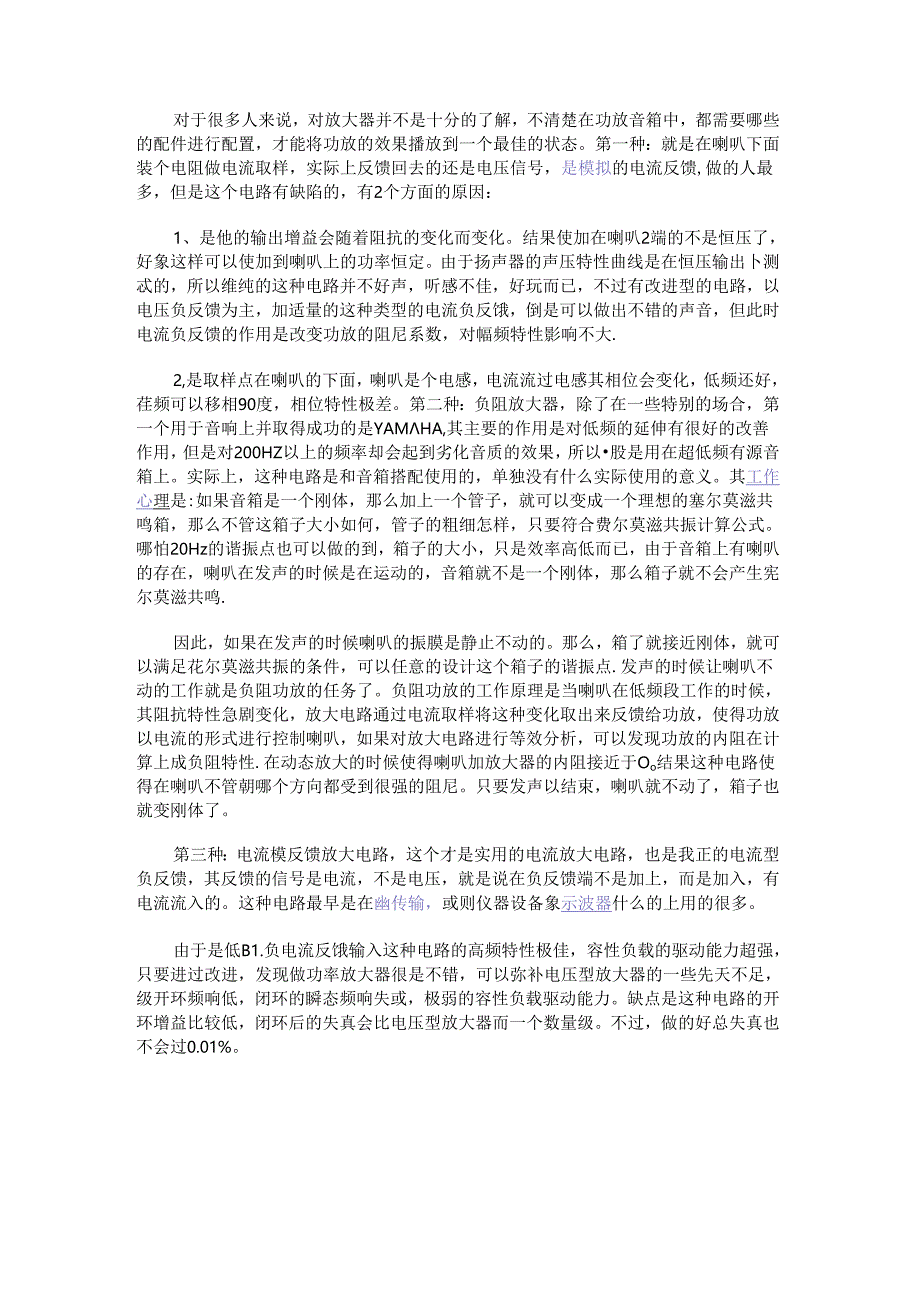

7、楚在功放音箱中，都需要哪些的配件进行配置，才能将功放的效果播放到一个最佳的状态。第一种：就是在喇叭下面装个电阻做电流取样，实际上反馈回去的还是电压信号，是模拟的电流反馈,做的人最多，但是这个电路有缺陷的，有2个方面的原因：1、是他的输出增益会随着阻抗的变化而变化。结果使加在喇叭2端的不是恒压了，好象这样可以使加到喇叭上的功率恒定。由于扬声器的声压特性曲线是在恒压输出卜测忒的，所以维纯的这种电路并不好声，听感不佳，好玩而已，不过有改进型的电路，以电压负反馈为主，加适量的这种类型的电流负反饿，倒是可以做出不错的声音，但此时电流负反馈的作用是改变功放的阻尼系数，对幅频特性影响不大.2,是取样点在喇叭

8、的下面，喇叭是个电感，电流流过电感其相位会变化，低频还好，荏频可以移相90度，相位特性极差。第二种：负阻放大器，除了在一些特别的场合，第一个用于音响上并取得成功的是YAMHA,其主要的作用是对低频的延伸有很好的改善作用，但是对200HZ以上的频率却会起到劣化音质的效果，所以股是用在超低频有源音箱上。实际上，这种电路是和音箱搭配使用的，单独没有什么实际使用的意义。其工作心理是:如果音箱是一个刚体，那么加上一个管子，就可以变成一个理想的塞尔莫滋共鸣箱，那么不管这箱子大小如何，管子的粗细怎样，只要符合费尔莫滋共振计算公式。哪怕20Hz的谐振点也可以做的到，箱子的大小，只是效率高低而已，由于音箱上有喇

9、叭的存在，喇叭在发声的时候是在运动的，音箱就不是一个刚体，那么箱子就不会产生宪尔莫滋共鸣.因此，如果在发声的时候喇叭的振膜是静止不动的。那么，箱了就接近刚体，就可以满足花尔莫滋共振的条件，可以任意的设计这个箱子的谐振点.发声的时候让喇叭不动的工作就是负阻功放的任务了。负阻功放的工作原理是当喇叭在低频段工作的时候，其阻抗特性急剧变化，放大电路通过电流取样将这种变化取出来反馈给功放，使得功放以电流的形式进行控制喇叭，如果对放大电路进行等效分析，可以发现功放的内阻在计算上成负阻特性.在动态放大的时候使得喇叭加放大器的内阻接近于Oo结果这种电路使得在喇叭不管朝哪个方向都受到很强的阻尼。只要发声以结束，

10、喇叭就不动了，箱子也就变刚体了。第三种：电流模反馈放大电路，这个才是实用的电流放大电路，也是我正的电流型负反馈，其反馈的信号是电流，不是电压，就是说在负反馈端不是加上，而是加入，有电流流入的。这种电路最早是在幽传输，或则仪器设备象示波器什么的上用的很多。由于是低B1.负电流反饿输入这种电路的高频特性极佳，容性负载的驱动能力超强，只要进过改进，发现做功率放大器很是不错，可以弥补电压型放大器的一些先天不足，级开环频响低，闭环的瞬态频响失或，极弱的容性负载驱动能力。缺点是这种电路的开环增益比较低，闭环后的失真会比电压型放大器而一个数量级。不过，做的好总失真也不会过0.01%。功率放大器的主要特点：功

11、率放大器简称功放，以其主要用途来说，功放可以分做两个主要类别，即专用功放与民用功放.在体育馆场、影剧场、歌舞厅、会议厅、公共场所扩声，以及录音监听等处所使用的功放，一般说在其技术参数上往往会有一些独特的要求，这类功放通常称之为专用功放或是专业功放。而用于家庭的HkE1.音乐欣赏，AY系统放音，以及卡拉OK娱乐的功放，通常称为民用功放或是家用功放。专用功放与民用功放尽管在些特性参数上有所差别，但也很难说有一条泾渭分明的界线，比如用于音乐录音监听的功放很可能就是一台可用于家庭Hi-Fi甚至是Hi-end功放。Hi-Fi功放与AV功放：Hi-Fi功放与AY功放是家用功放中的两个主要类别。这两类功放用

12、于不同的用途，设计的侧重也不相同。Hi-Fi功放用T欣赏音乐，使用者追求的是尽可能的“原汁原味”。而AV功放的使用者追求的是与画面相配合的“现场”效果，甚至是夸张了的“现场”效果。这两类功放不太好直接比较孰优孰劣，比如价位同为三千多元的Hi-Fi功放与AV功放，Hi-Fi功放的成本投入只在两个声道上，而AV功放的成本投入则要兼顾5-6个声道，还要具有定的效果处理功能.如果仅看其两个主声道的投入，肯定低FHi-Fi功放两个声道的投入。其放音效果的差异是显而易见的。但是无论是Hi-Fi功放还是AV功放，都有高档精品型与超值普及型之分。一般来说，很难能有一台可以对HiT：i、AY全兼容的AV功放，A

13、V功放兼顾Hi-Fi音乐欣赏是有条件的，这一条件就是使用者欣赏音乐时的要求与标准，如果使用者仅是用来欣赏些休闲音乐，或是只要求能够听到乐曲的旋律，AY功放是比较容易满足的，但是要是对音乐欣就有较离的要求，一般的AV功放就难T满足八晶体管功放与山至功放：用于Hi-Fi欣赏的功放可以分作晶体管功放和电子管功放两大类，以前还有用集成电路或是模块电路的Hi-Fi功放，但现已经不多见。音响技术超级迨坛晶体管功放和电子管功放并不存在着优劣的差异，只不过应用的器件不同（一是晶体管，一是电子管），由于两类器件不同，其物理基理与电路特点也不相同。电子管的电流是电子在真空中受电场力的吸引，运动形成的。而晶体管的电

14、流是半导体元素的外层电子在电场力的作用下转移位置形成的.这种物理基理的不同，造成在实际应用中电路特点也不同。相对来说，电子管功放的工作电压较高，但工作电流比较小，而晶体管功放的工作电压较低，工作电流都比较大。电子管功放与晶体管功放的音色确是有一定的差异，两者对瞬态信号的响应也不相同。这种不同都乂分别适应了不同类别的音乐和不同的音乐欣赏者，所以Hi-Fi功放中形成了晶体管功放和电子管功放并存的情况0不过，若是以品牌、型号、数量而言，晶体管功放所占的份撇仍是绝对大于电子管功放。甲类功放与乙类功放：晶体管功放输出级晶体管的工作状态，可以分做甲类与乙类.所谓甲类，简单地说就是使输出级晶体管在正弦交流信

15、号的正负半周时均工作在线性区，而乙类则是仅使输出级的晶体管在正弦交流信号的正半周（或是负半周）工作在线性区。由于输出级晶体管的工作状态不同，使得输出级的电源利用效率（即输出功放与耗电功率之比）也不同。在实用的输出电路中，乙类的效率要比甲类的效率高2-3倍.甲类功放不存在交越失真，而且不论实际输出功率大小，辘出级晶体的内阻均为恒定。而乙类功放总会有一定的交越失真（尽管这种失克可能极小），另外，在大输出时输出级晶体管的内阻较小，但在小输出时输出级晶体管的内用却比较大。这些不同，造成听感上也有不同，甲类功放的声音相对乙类功放而言比较柔和，另外对音箱的低频控制力也比乙类功放强，尤其是在小音量时低音的质

16、感要好一些。甲类功放的这些特点，使得甲类功放在实际应用中不需要很大的输出功率余量，一台20430N的甲类功放己经能够把大多数的音箱推动得很不错了。前面提到了甲类功放的电源效率低，这一原因造成甲类功放工作时要散发大量的热量。为了使晶体管的工作温度不超过一定限度，需要较大体积和面枳的散热器，这使得甲类功放的体积、重量都比较大。纯后级功放与单声道功放：常见的功放都是把放大小信号的前置放大器（前级）与功率放大器（后级）做在一个机壳中，这种功放常被称为“合并功放”，合并功放使用方便，又有比较好的性能价格比。但这种合并功放有它一些固有的缺点，其中故不好克服的就是前级与后级之间的相互干扰问题了。为了解决这一问题，于是便把前级与后级分别做在两个机壳中，这样就有了纯后级功放。大多的纯后线功放都是双声道的结构形式，但这种结构形式使得两个声道相互干扰问题乂不太好解决，为J解决两个声道相互间的干扰
