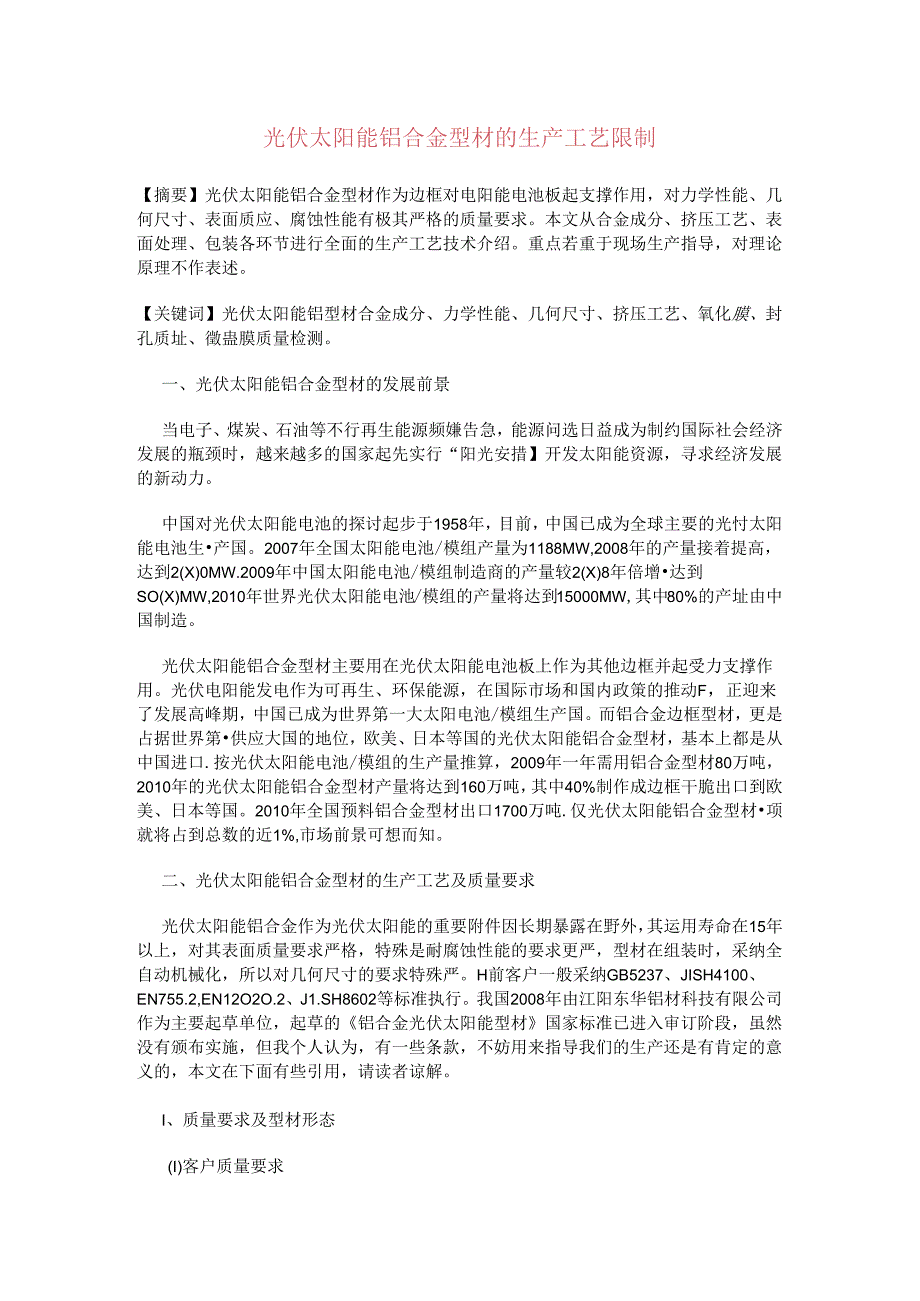

1、光伏太阳能铝合金型材的生产工艺限制【摘要】光伏太阳能铝合金型材作为边框对电阳能电池板起支撑作用，对力学性能、几何尺寸、表面质应、腐蚀性能有极其严格的质量要求。本文从合金成分、挤压工艺、表面处理、包装各环节进行全面的生产工艺技术介绍。重点若重于现场生产指导，对理论原理不作表述。【关键词】光伏太阳能铝型材合金成分、力学性能、几何尺寸、挤压工艺、氧化膜、封孔质址、徵蛊膜质量检测。一、光伏太阳能铝合金型材的发展前景当电子、煤炭、石油等不行再生能源频嫌告急，能源问选日益成为制约国际社会经济发展的瓶颈时，越来越多的国家起先实行“阳光安措】开发太阳能资源，寻求经济发展的新动力。中国对光伏太阳能电池的探讨起步

2、于1958年，目前，中国已成为全球主要的光忖太阳能电池生产国。2007年全国太阳能电池/模组产量为1188MW,2008年的产量接着提高，达到2(X)0MW.2009年中国太阳能电池/模组制造商的产量较2(X)8年倍增达到SO(X)MW,2010年世界光伏太阳能电池/模组的产量将达到15000MW,其中80%的产址由中国制造。光伏太阳能铝合金型材主要用在光伏太阳能电池板上作为其他边框并起受力支撑作用。光伏电阳能发电作为可再生、环保能源，在国际市场和国内政策的推动F，正迎来了发展高峰期，中国已成为世界第一大太阳电池/模组生产国。而铝合金边框型材，更是占据世界第供应大国的地位，欧美、日本等国的光伏

3、太阳能铝合金型材，基本上都是从中国进口.按光伏太阳能电池/模组的生产量推算，2009年一年需用铝合金型材80万吨，2010年的光伏太阳能铝合金型材产量将达到160万吨，其中40%制作成边框干脆出口到欧美、日本等国。2010年全国预料铝合金型材出口1700万吨.仅光伏太阳能铝合金型材项就将占到总数的近1%,市场前景可想而知。二、光伏太阳能铝合金型材的生产工艺及质量要求光伏太阳能铝合金作为光伏太阳能的重要附件因长期暴露在野外，其运用寿命在15年以上，对其表面质量要求严格，特殊是耐腐蚀性能的要求更严，型材在组装时，采纳全自动机械化，所以对几何尺寸的要求特殊严。H前客户一般采纳GB5237、JISH4

4、100、EN755.2,EN12O2O.2、J1.SH8602等标准执行。我国2008年由江阳东华铝材科技有限公司作为主要起草单位，起草的铝合金光伏太阳能型材国家标准已进入审订阶段，虽然没有颁布实施，但我个人认为，有一些条款，不妨用来指导我们的生产还是有肯定的意义的，本文在下面有些引用，请读者谅解。I、质量要求及型材形态(I)客户质量要求A、几何尺寸严格按图纸要求，未注尺寸按国家标准GB523或GB6892超高精级标准验收。B、表面光滑不得有模具纹和焊合线、黑线、白线。C、韦氏硬度IOHW以上，部分客户要求I4HW以上。D、表面喷砂氧化，氧化膜N5m,颜色一样，亮度好。F、表面A、B,C面要求

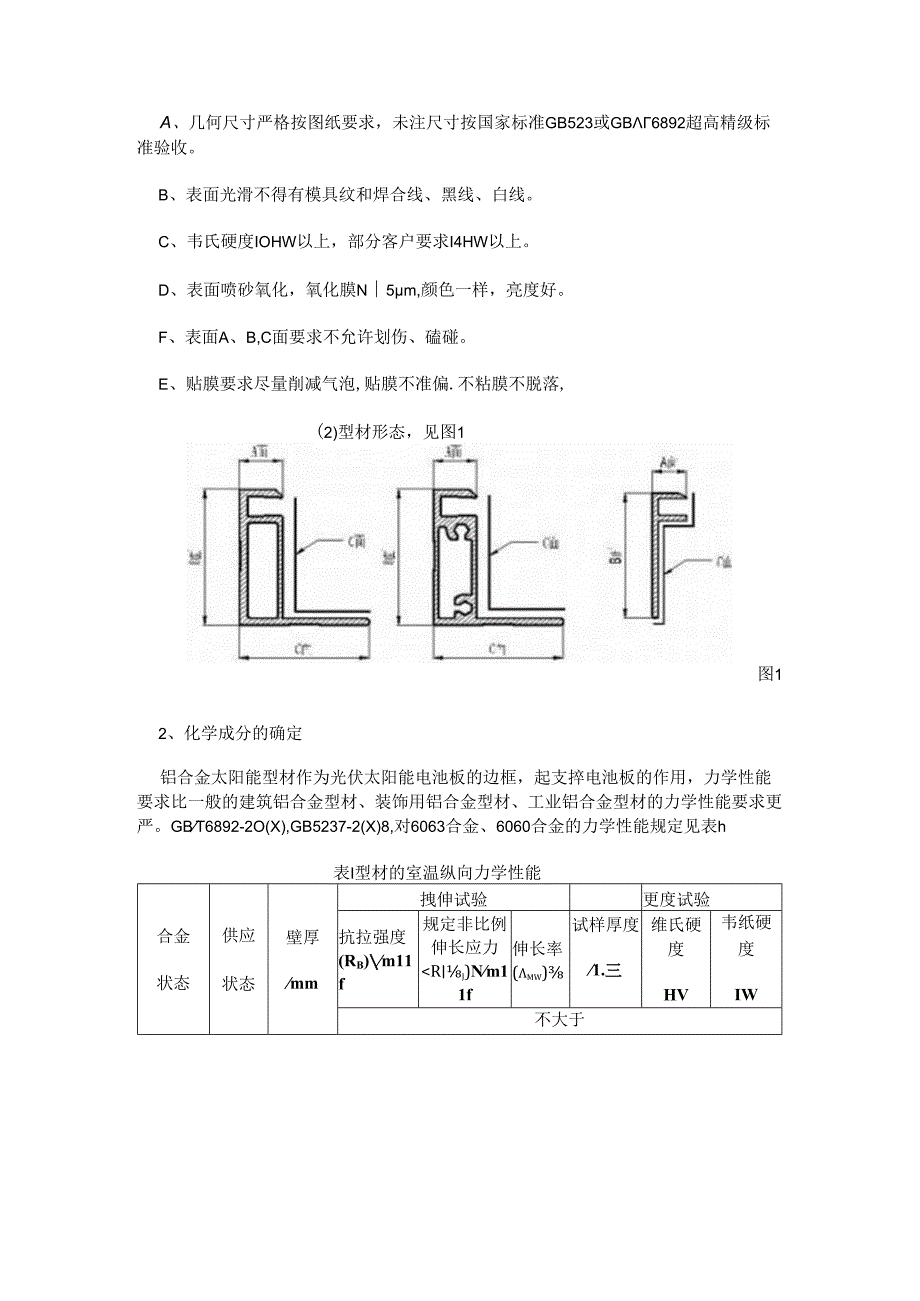

5、不允许划伤、磕碰。E、贴膜要求尽量削减气泡,贴膜不准偏.不粘膜不脱落,(2)型材形态，见图1图12、化学成分的确定铝合金太阳能型材作为光伏太阳能电池板的边框，起支捽电池板的作用，力学性能要求比一般的建筑铝合金型材、装饰用铝合金型材、工业铝合金型材的力学性能要求更严。GBT6892-2O(X),GB5237-2(X)8,对6063合金、6060合金的力学性能规定见表h表I型材的室温纵向力学性能合金状态供应状态壁厚mm拽伸试验更度试验抗拉强度(RB)m11f规定非比例伸长应力101901505T61023019051078121022018046R63T53W3220180837812依据表1所列

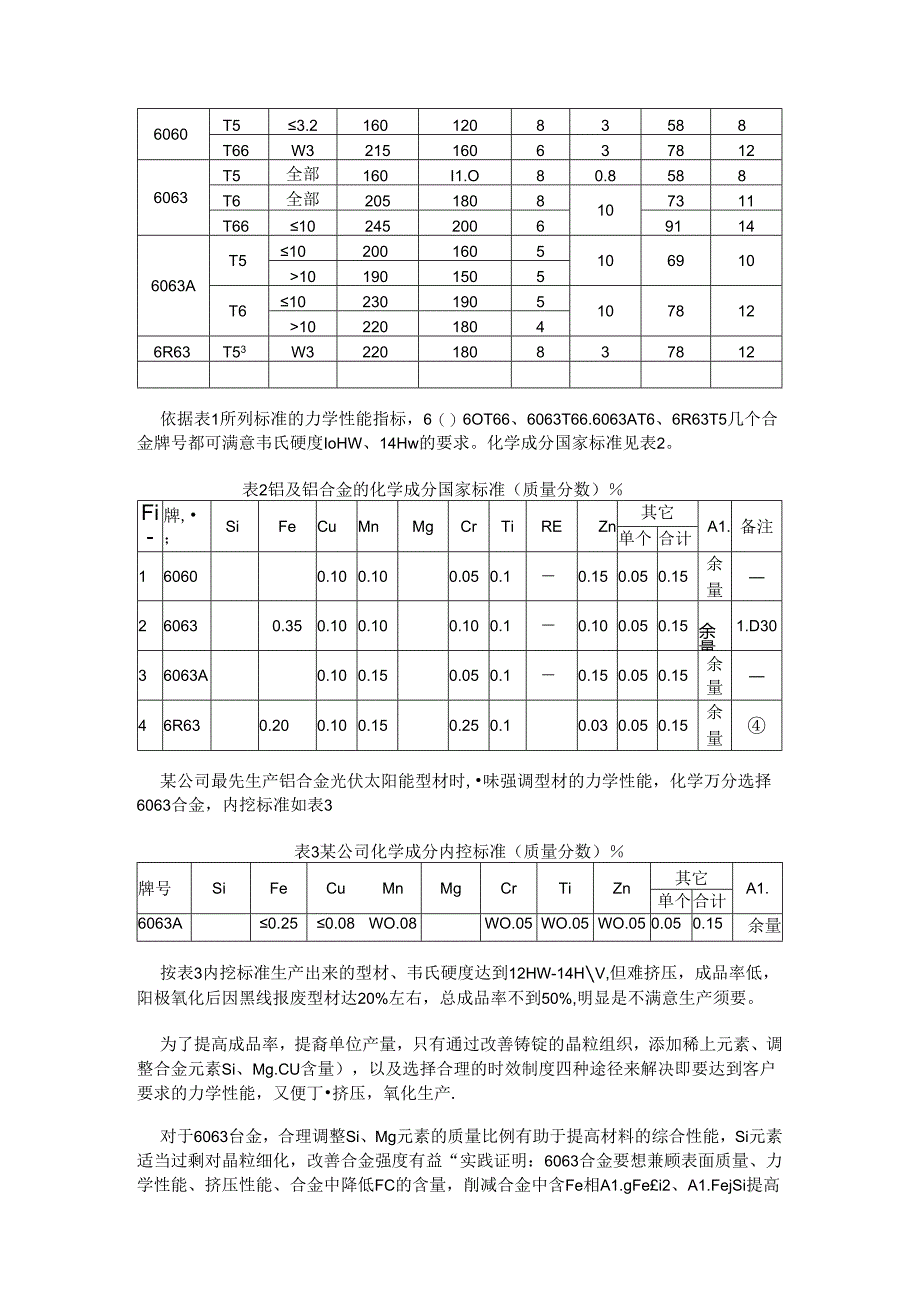

6、标准的力学性能指标，6（）6OT66、6063T66.6063AT6、6R63T5几个合金牌号都可满意韦氏硬度IoHW、14Hw的要求。化学成分国家标准见表2。表2铝及铝合金的化学成分国家标准（质量分数）Fi-号牌,；SiFeCuMnMgCrTiREZn其它A1.备注单个合计160600.100.100.050.10.150.050.15余量260630.350.100.100.100.10.100.050.15余量1.D3036063A0.100.150.050.10.150.050.15余量46R630.200.100.150.250.10.030.050.15余量某公司最先生产铝合金光伏

7、太阳能型材时,味强调型材的力学性能，化学万分选择6063合金，内挖标准如表3表3某公司化学成分内控标准（质量分数）牌号SiFeCuMnMgCrTiZn其它A1.单个合计6063A0.250.08WO.08WO.05WO.05WO.050.050.15余量按表3内挖标准生产出来的型材、韦氏硬度达到12HW-14HV,但难挤压，成品率低，阳极氧化后因黑线报废型材达20%左右，总成品率不到50%,明显是不满意生产须要。为了提高成品率，提裔单位产量，只有通过改善铸锭的晶粒组织，添加稀上元素、调整合金元素Si、Mg.CU含量），以及选择合理的时效制度四种途径来解决即要达到客户要求的力学性能，又便丁挤压，

8、氧化生产.对于6063台金，合理调整Si、Mg元素的质量比例有助于提高材料的综合性能，Si元素适当过剩对晶粒细化，改善合金强度有益“实践证明：6063合金要想兼顾表面质量、力学性能、挤压性能、合金中降低FC的含量，削减合金中含Fe相A1.gFei2、A1.FejSi提高挤压材表面质量。为使合金易于挤压同等水平的状况下，降低Mg的含员，比降低Si的含量更仃效,为保证型材的力学性能，使合金的Si过鼎825%,形成较多的单晶Si,强度要大强化相Mg2Si的硬度.合金中Mg含量过高,挤压表面麻面、白点较多，不利于挤压，Si含员过高,型材表面易不规则地出现拖伤，并且一旦模具设计有一丁点缺陷，就简洁产生黑

9、线。由于光伏太阳能铝合金型材的表面质址要求较严，为J减轻表面处理工序的压力，同时也为了保证型材的力学性能，在调整合金元素时，适当提iCu元素的卜限也是必要的。卜面是某公司通过反复摸索，较为成熟的生产光伏太阳能铝合金型材的化学成分内挖标准.表4某公司化学成分内控标准（质量分数%牌号SiFeCuMnMgCrTiZn其它A1.维个合计60600.200.08-0.,0,100.050.050.030.050.15氽M依据表4内挖标准生产的型材韦氏硬度都在IOHW-12HW之间，符合客户的一般力学性能要求，且易挤压，黑线明显削减，阳极氧化后表面颜色光亮，成品率高，综合成品率达到4%以上。对于客户（例：

10、日本客户）的特殊力学性能要求，韦氏硬度要求I4HW以上的铝合金光伏太阳能型材，对合金元素.的调整就要重新考虐了。前面已经讲到添加稀土元素，改善铸态组织也能提而力学性能.在A1.-Mg-Si系合金中加入适当稀土（在0.18%0.26%范围内最佳），经过细化处理后的铸锭，晶粒细化匀称,铸态组织得到明显改善，加工性能提高，挤压力降低，挤压速度提高。力学性能可以提高6%左右,而U.有较强的耐腐蚀性能,使铝合金型材更加经久耐用下面是某公司为生产高强度光伏太阳能铝合金型材的化学成分内控标准.（质量分数）。表5某公司化学成分内控标准（质域分数）%睥SiFeCuMnMgCrTiZnH1.其它单个!介计A1.6

11、R630.200.60O.100.1OK).10-0.120.65O.15O.180.050.03O.20按表5化学成分内控标准，铸锭的晶粒度达到一级，挤压型材的韦氏硬度达到14HW以上，挤压成品率达到84%以上，氧化成品率达到98%以上，退贷率限制在1%之内。3、烙铸工序生产工艺要求铝锭投炉前必需对炉底进行彻底清理,对于长时间没有清炉（原则上超过1520炉必需清炉）的炉顶炉壁必需清理干净，严防炉渣因高温熔解在铝液内，生成ShFc、SiFcs等针状形物资。尽量不要添加外购不明废料，以本厂产生的几何废料为主，阳极氧化废料的添加量不要超过废料投入量的5%,熔炼温度760C10C.两次以上排气精炼,

12、静置时间不得超过30min,合金元素添加依次：S1.Cu、Mg最终稀土细化剂，铸造温度（盘内）690,C-71（rC,冷却水压力不得低于0.8Pma铸锭晶粒度要求一级，铸锭表面质量必需符合YS4I7变形铝及铝合金熔锭及其加工产品缺陷的标准。4、挤压工序操作工艺要点挤压生产光伏太阳能铝合金型材，是整个生产工序中最简洁的一环，主要限制三温，速度及模具的设计、维护这三个方面，下面从模具、挤压工艺两个方面进行论述。（1）模具要求A、足够的空刀位2.5mm,保证空刀位不粘铝。B,表面硬度必需达到HVN1.oOo,表面光滑度良好。C,模具工作带加工最好慢走丝，精度要求高，工作带不能过长，长度限制在3mm-
