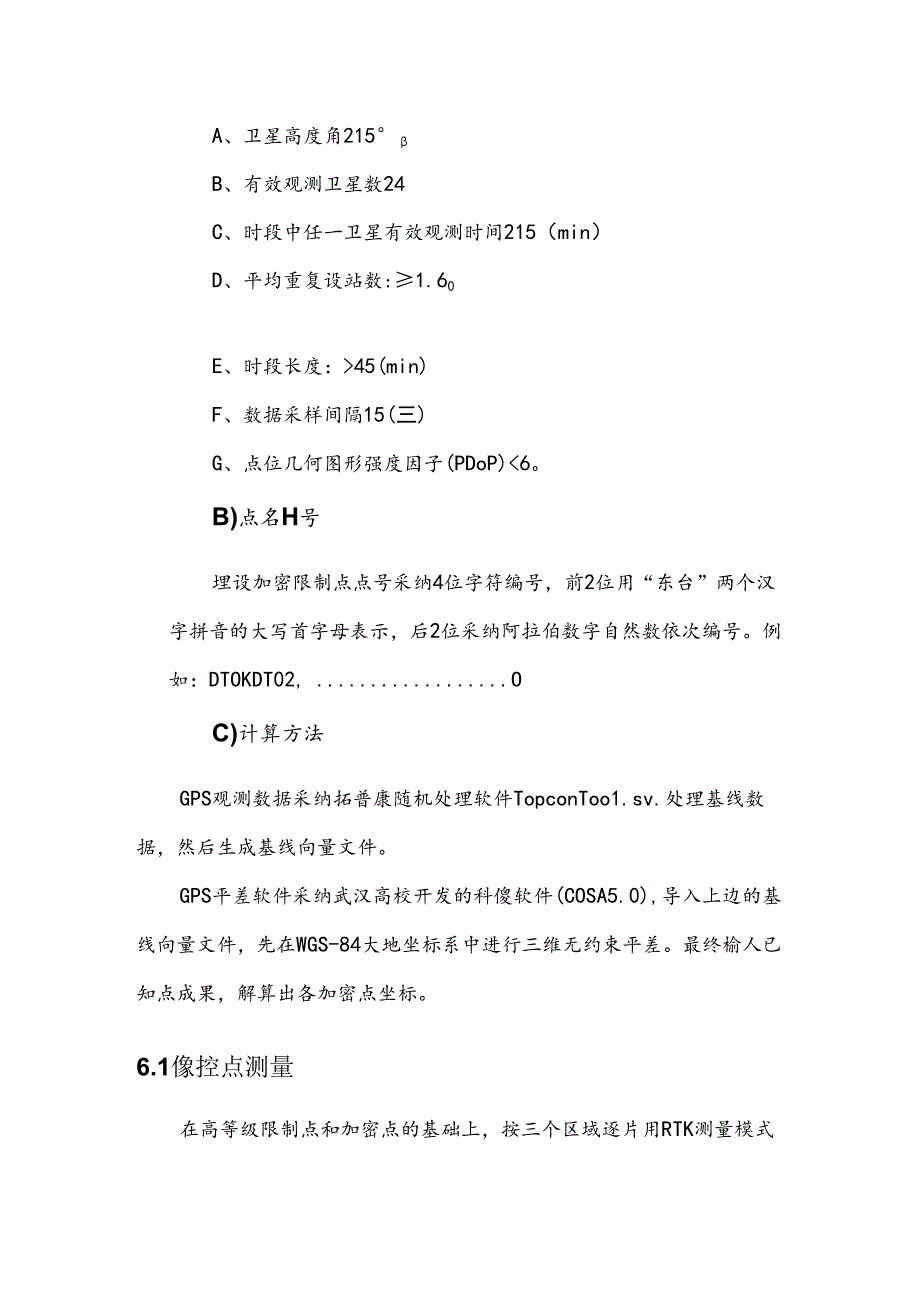

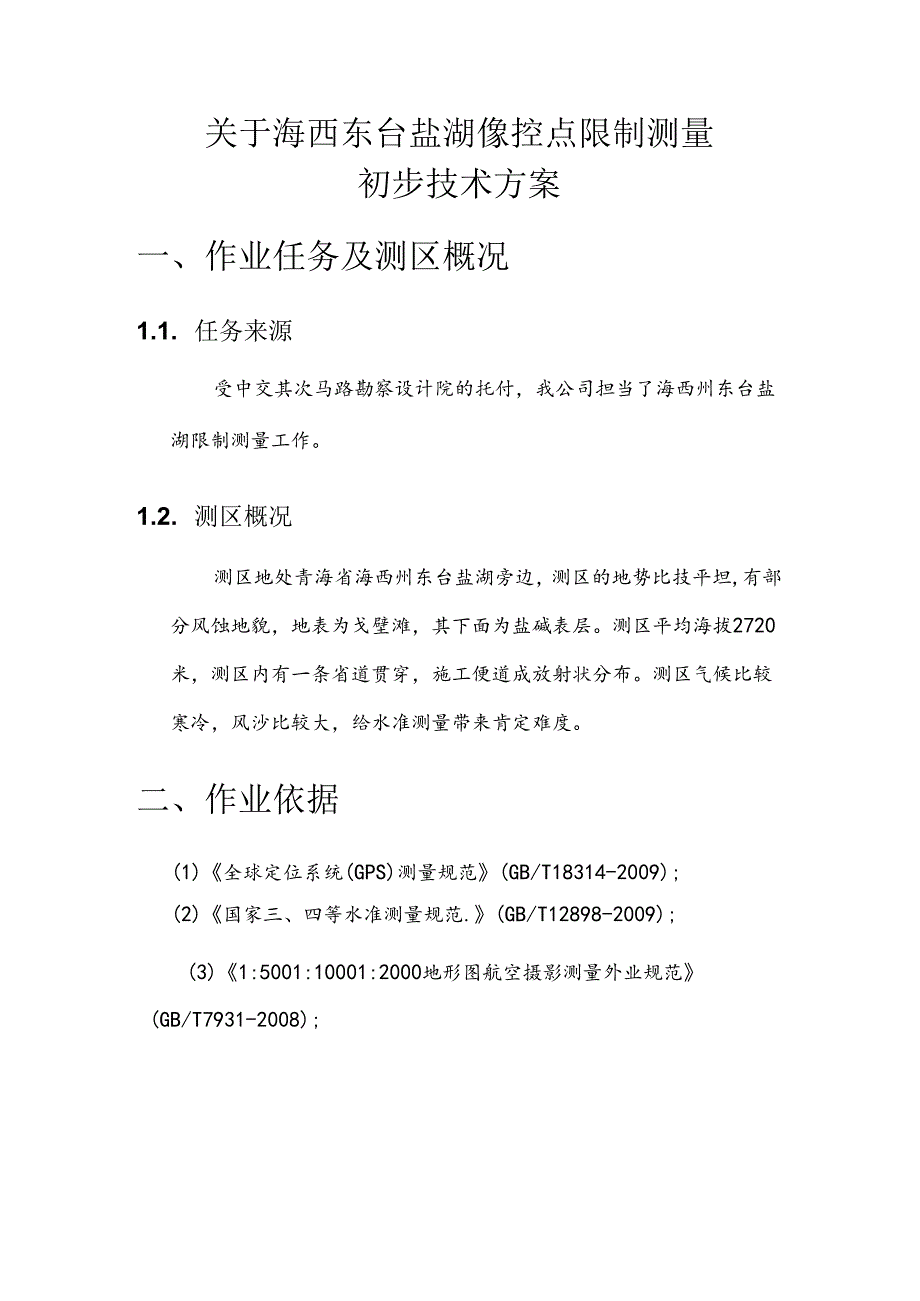

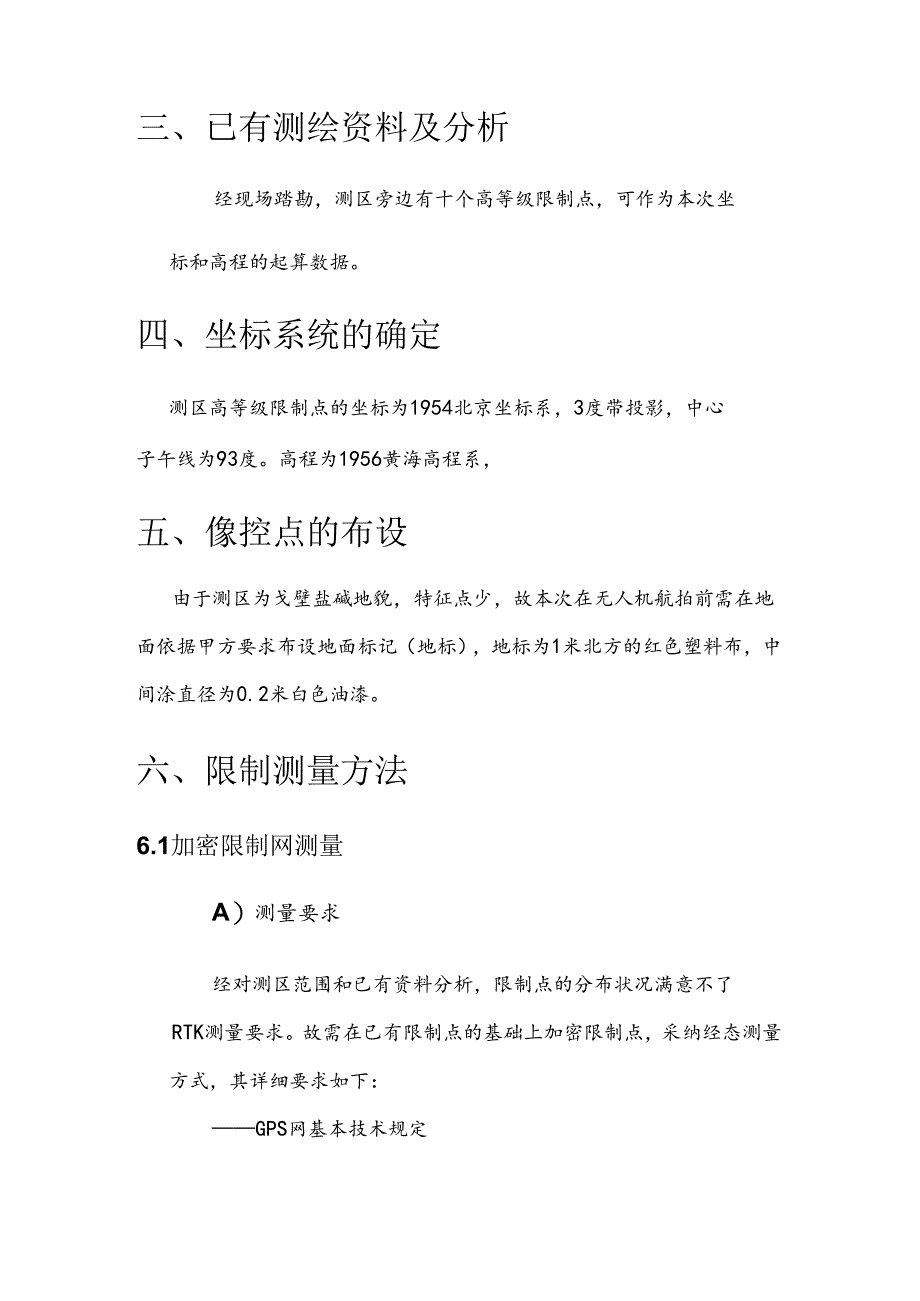

1、关于海西东台盐湖像控点限制测量初步技术方案一、作业任务及测区概况1.1. 任务来源受中交其次马路勘察设计院的托付，我公司担当了海西州东台盐湖限制测量工作。1.2. 测区概况测区地处青海省海西州东台盐湖旁边，测区的地势比技平坦,有部分风蚀地貌，地表为戈壁滩，其下面为盐碱表层。测区平均海拔2720米，测区内有一条省道贯穿，施工便道成放射状分布。测区气候比较寒冷，风沙比较大，给水准测量带来肯定难度。二、作业依据(1)全球定位系统(GPS)测量规范(GB/T18314-2009);(2)国家三、四等水准测量规范.(GB/T12898-2009);(3)1:5001:10001:2000地形图航空摄影测

2、量外业规范(GB/T7931-2008);三、已有测绘资料及分析经现场踏勘，测区旁边有十个高等级限制点，可作为本次坐标和高程的起算数据。四、坐标系统的确定测区高等级限制点的坐标为1954北京坐标系，3度带投影，中心子午线为93度。高程为1956黄海高程系，五、像控点的布设由于测区为戈壁盐碱地貌，特征点少，故本次在无人机航拍前需在地面依据甲方要求布设地面标记（地标），地标为1米北方的红色塑料布，中间涂直径为0.2米白色油漆。六、限制测量方法6.1加密限制网测量A）测量要求经对测区范围和已有资料分析，限制点的分布状况满意不了RTK测量要求。故需在已有限制点的基础上加密限制点，采纳经态测量方式，其详

3、细要求如下：GPS网基本技术规定A、卫星高度角215B、有效观测卫星数24C、时段中任一卫星有效观测时间215（min）D、平均重复设站数:1.60E、时段长度：45(min)F、数据采样间隔15(三)G、点位几何图形强度因子(PDoP)6。B)点名H号埋设加密限制点点号采纳4位字符编号，前2位用“东台”两个汉字拼音的大写首字母表示，后2位采纳阿拉伯数字自然数依次编号。例如：DTOKDT02,OC)计算方法GPS观测数据采纳拓普康随机处理软件TopconToo1.sv.处理基线数据，然后生成基线向量文件。GPS平差软件采纳武汉高校开发的科傻软件(COSA5.0),导入上边的基线向量文件，先在W
