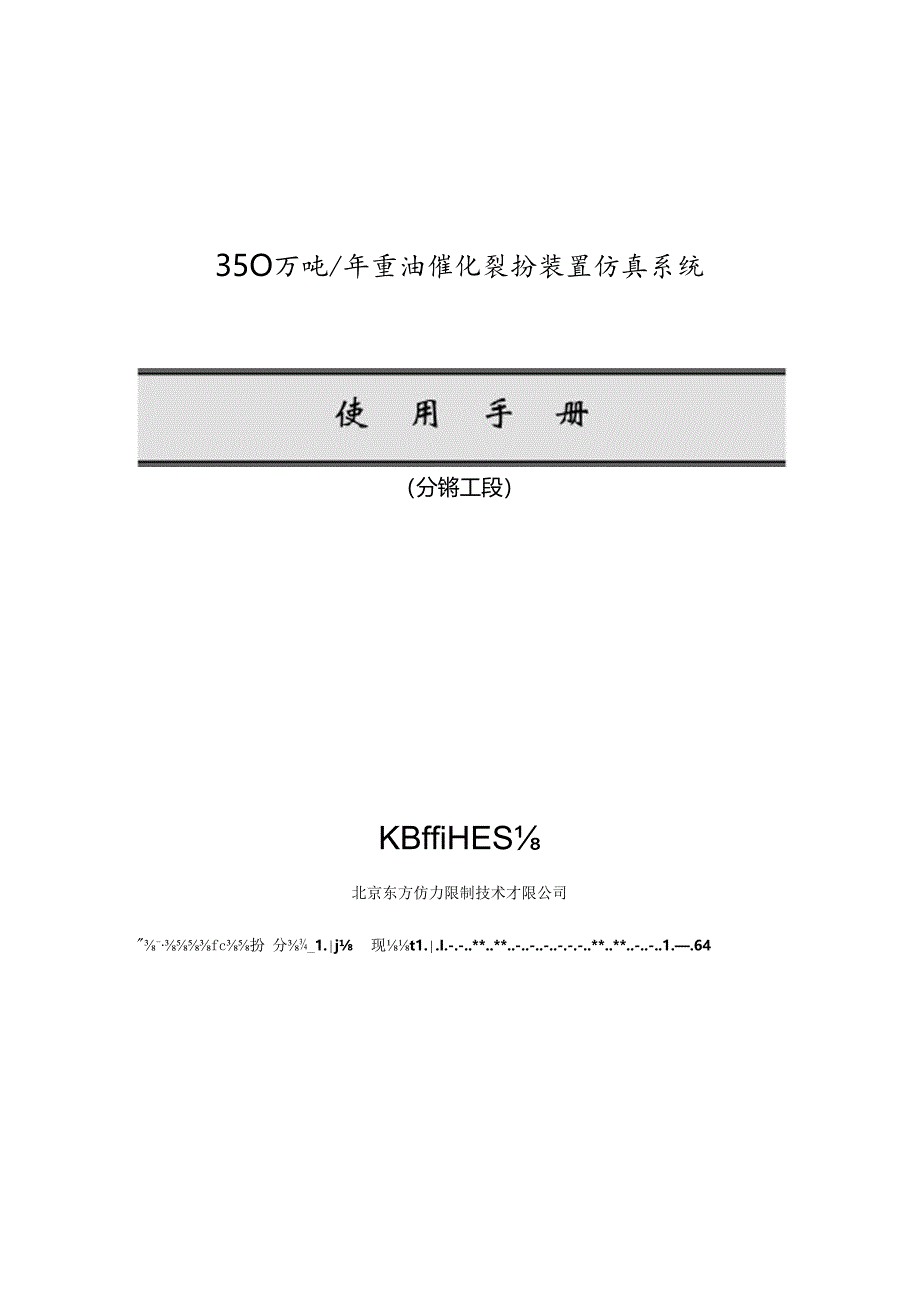

1、35O万吨/年重油催化裂扮装置仿真系统（分锵工段）KBffiHES北京东方仿力限制技术才限公司2I.装置简介22Z1.fS1兑明(t(tttt(t(ttttttt(tttt(t(ttttttt(tttt(t(ttttttt(tttt(t(t*2二.设备列表3=.仪衰列表5五.操作875.1 冷态开车75.2 正常停车175.3 正常调整205.4 事故处理276.1 印娘限制296.2 分程限制30wwww50J目318.1 基本项目列表318.2 组合项目列表31九.化$扮分S工段仿PI&:D图.4.4.4.33十.催工段仿真DCSR49-fc扮分_1.j现t1.I.-.-.*.*.-.-.

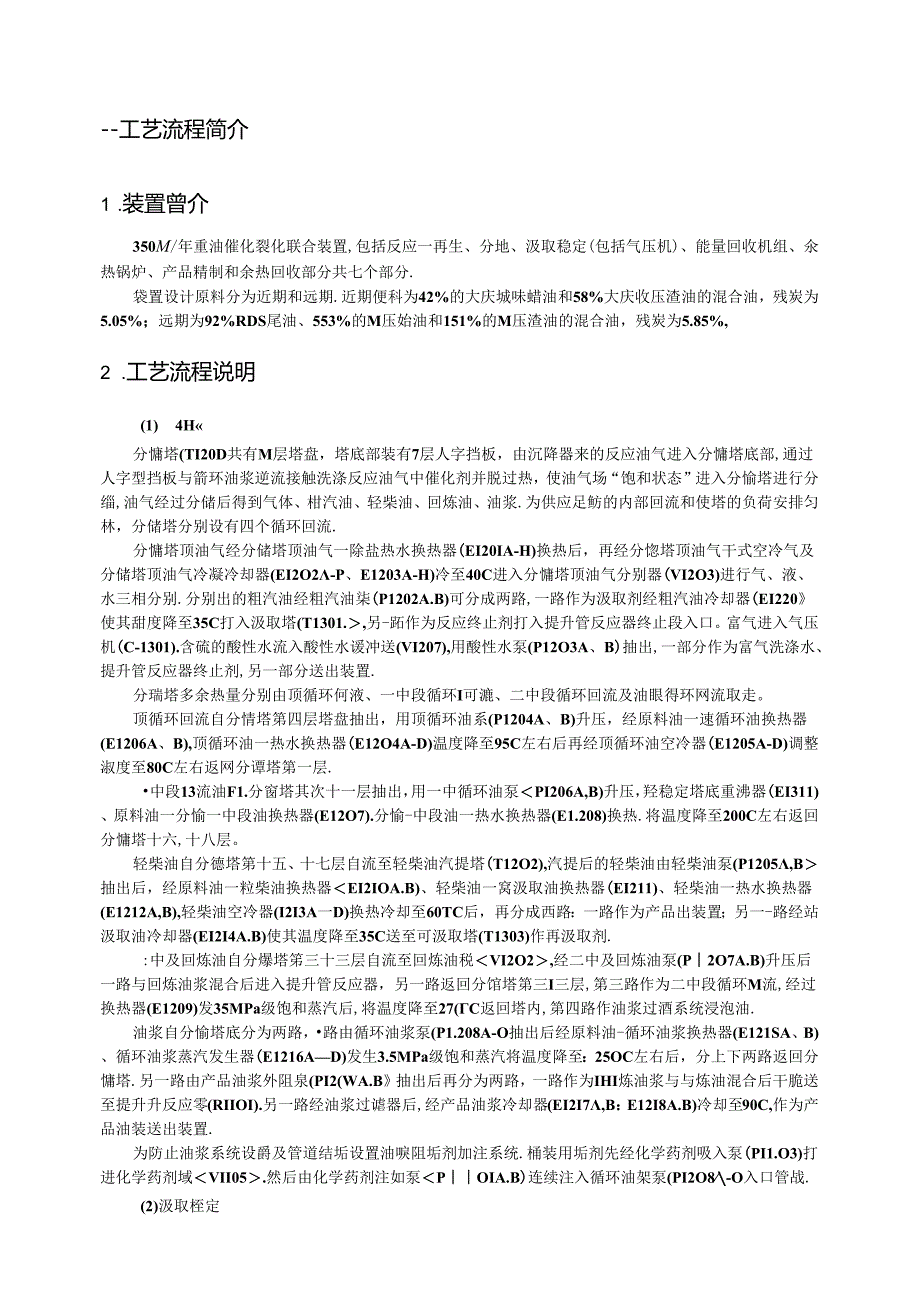

2、-.-.-.-.*.*.-.-.1.64-工艺流程简介1 .装置曾介350M/年重油催化裂化联合装置,包括反应一再生、分地、汲取稳定(包括气压机)、能量回收机组、氽热锅炉、产品精制和余热回收部分共七个部分.袋置设计原料分为近期和远期.近期便科为42%的大庆城味蜡油和58%大庆收压渣油的混合油，残炭为5.05%；远期为92%RDS尾油、553%的M压始油和151%的M压渣油的混合油，残炭为5.85%,2 .工艺流程说明(1) 4H分慵塔(TI20D共有M层塔盘，塔底部装有7层人字挡板，由沉降器来的反应油气进入分慵塔底部,通过人字型挡板与箭环油浆逆流接触洗涤反应油气中催化剂并脱过热，使油气场“饱和

3、状态”进入分愉塔进行分缁,油气经过分储后得到气体、柑汽油、轻柴油、回炼油、油浆.为供应足鲂的内部回流和使塔的负荷安排匀林，分储塔分别设有四个循环回流.分慵塔顶油气经分储塔顶油气一除盐热水换热器(EI20IA-H)换热后，再经分惚塔顶油气干式空冷气及分储塔顶油气冷凝冷却器(EI2O2-P、E1203A-H)冷至40C进入分慵塔顶油气分别器(VI2O3)进行气、液、水三相分别.分别出的粗汽油经粗汽油柒(P1202A.B)可分成两路,一路作为汲取剂经粗汽油冷却器(EI220使其甜度降至35C打入汲取塔(T1301.,另-跖作为反应终止剂打入提升管反应器终止段入口。富气进入气压机(C-1301).含硫

4、的酸性水流入酸性水谖冲送(VI207),用酸性水泵(P12O3A、B)抽出,一部分作为富气洗涤水、提升管反应器终止剂,另一部分送出装置.分瑞塔多余热量分别由顶循环何液、一中段循环I可漉、二中段循环回流及油眼得环网流取走。顶循环回流自分情塔第四层塔盘抽出，用顶循环油系(P1204A、B)升压，经原料油一速循环油换热器(E1206A、B),顶循环油一热水换热器(E12O4A-D)温度降至95C左右后再经顶循环油空冷器(E1205A-D)调整淑度至80C左右返网分谭塔第一层.中段13流油F1.分窗塔其次十一层抽出，用一中循环油泵PI206A,B)升压，羟稳定塔底重沸器(EI311)、原料油一分愉一中

5、段油换热器(E12O7).分愉-中段油一热水换热器(E1.208)换热.将温度降至200C左右返回分慵塔十六,十八层。轻柴油自分德塔第十五、十七层自流至轻柴油汽提塔(T12O2),汽提后的轻柴油由轻柴油泵(P1205,B抽出后，经原料油一粒柴油换热器EI2IOA.B)、轻柴油一窝汲取油换热器(EI211)、轻柴油一热水换热器(E1212A,B),轻柴油空冷器(I2I3A一D)换热冷却至60TC后，再分成西路：一路作为产品出装置；另一-路经站汲取油冷却器(EI2I4A.B)使其温度降至35C送至可汲取塔(T1303)作再汲取剂.:中及回炼油自分爆塔笫三十三层自流至回炼油税VI2O2,经二中及回炼

6、油泵(P2O7A.B)升压后一路与回炼油浆混合后进入提升管反应器，另一路返回分馆塔第三I三层,第三路作为二中段循环M流,经过换热器(E1209)发35MPa级饱和蒸汽后,将温度降至27(C返回塔内,第四路作油浆过酒系统浸泡油.油浆自分愉塔底分为两路，路由循环油浆泵(P1.208A-O抽出后经原料油-循环油浆换热器(E121SA、B)、循环油浆蒸汽发生器(E1216AD)发生3.5MPa级饱和蒸汽将温度降至：25OC左右后，分上下两路返回分慵塔.另一路由产品油浆外阻泉(PI2(WA.B抽出后再分为两路，一路作为IHI炼油浆与与炼油混合后干脆送至提升升反应零(RIIOI).另一路经油浆过谑器后,经

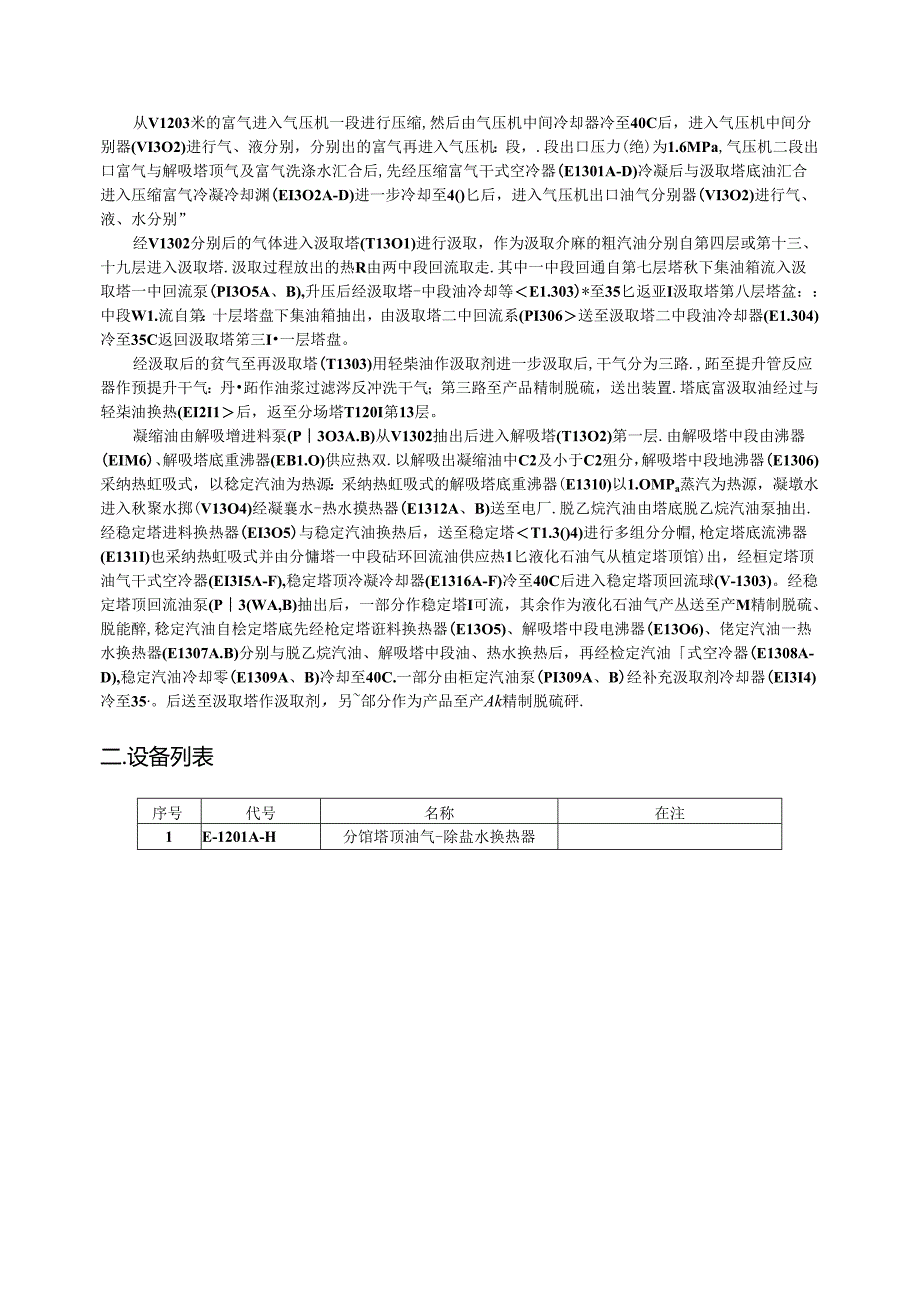

7、产品油浆冷却器(EI2I7,B：E12I8A.B)冷却至90C,作为产品油装送出装置.为防止油浆系统设爵及管道结垢设置油唳阻垢剂加注系统.桶装用垢剂先经化学药剂吸入泵(PI1.O3)打进化学药剂域VII05.然后由化学药剂注如泵POIA.B)连续注入循环油架泵(PI2O8-O入口管战.(2)汲取桎定从V1203米的富气进入气压机一段进行压缩,然后由气压机中间冷却器冷至40C后，进入气压机中间分别器(VI3O2)进行气、液分别，分别出的富气再进入气压机：段，.段出口压力(绝)为1.6MPa,气压机二段出口富气与解吸塔顶气及富气洗涤水汇合后,先经压缩富气干式空冷器(E1301A-D)冷凝后与汲取塔

8、底油汇合进入压缩富气冷凝冷却渊(EI3O2A-D)进一步冷却至4()匕后，进入气压机出口油气分别器(VI3O2)进行气、液、水分别”经V1302分别后的气体进入汲取塔(T13O1)进行汲取，作为汲取介麻的粗汽油分别自第四层或第十三、十九层进入汲取塔.汲取过程放出的热R由两中段回流取走.其中一中段回通自第七层塔秋下集油箱流入汲取塔一中回流泵(PI3O5A、B),升压后经汲取塔-中段油冷却等E1.303)*至35匕返亚I汲取塔第八层塔盆：中段W1.流自第：十层塔盘下集油箱抽出，由汲取塔二中回流系(PI306送至汲取塔二中段油冷却器(E1.304)冷至35C返回汲取塔笫三I一层塔盘。经汲取后的贫气至

9、再汲取塔(T1303)用轻柴油作汲取剂进一步汲取后,干气分为三路.,跖至提升管反应器作预提升干气：丹跖作油浆过滤涔反冲洗干气；第三路至产品精制脱硫，送出装置.塔底富汲取油经过与轻柒油换热(EI2I1后，返至分场塔T120I第13层。凝缩油由解吸增进料泵(P3O3A.B)从V1302抽出后进入解吸塔(T13O2)第一层.由解吸塔中段由沸器(EIM6)、解吸塔底重沸器(EB1.O)供应热双.以解吸出凝缩油中C2及小于C2殂分，解吸塔中段地沸器(E1306)采纳热虹吸式，以稔定汽油为热源：采纳热虹吸式的解吸塔底重沸器(E1310)以1.OMPa蒸汽为热源，凝墩水进入秋聚水掷(V13O4)经凝襄水-热

10、水摸热器(E1312A、B)送至电厂.脱乙烷汽油由塔底脱乙烷汽油泵抽出.经稳定塔进料换热器(EI3O5)与稳定汽油换热后，送至稳定塔T1.3()4)进行多组分分帽,枪定塔底流沸器(E131I)也采纳热虹吸式并由分慵塔一中段砧环回流油供应热1匕液化石油气从植定塔顶馆)出，经桓定塔顶油气干式空冷器(EI3I5-F),稳定塔顶冷凝冷却器(E1316A-F)冷至40C后进入稳定塔顶回流球(V-1303)。经稳定塔顶回流油泵(P3(WA,B)抽出后，一部分作稳定塔I可流，其余作为液化石油气产丛送至产M精制脱硫、脱能醉,稔定汽油自桧定塔底先经枪定塔诳料换热器(E13O5)、解吸塔中段电沸器(E13O6)、

11、佬定汽油一热水换热器(E1307A.B)分别与脱乙烷汽油、解吸塔中段油、热水换热后，再经检定汽油式空冷器(E1308A-D),稳定汽油冷却零(E1309A、B)冷却至40C.一部分由柜定汽油泵(PI309A、B)经补充汲取剂冷却器(EI3I4)冷至35。后送至汲取塔作汲取剂，另郃分作为产品至产Ak精制脱硫砰.二.设备列表序号代号名称在注1E-1201A-H分馆塔顶油气-除盐水换热器2EI2O2A-P分播塔顶油气干式空冷涔3E-1203A-H分储塔顶油气冷凝冷却器4E-12()4A-D顶循环油-热水换热器5E-1205A-D顶循环油空气冷却器6EI2O6A-B原料油顶循环油换热器7E-1207分

12、馆一中段油原料油换热器8E-1208分馆一中段油-热水换热器9E-1209分端二中段油蒸汽发生器10E-12IOA-B吃料油-轻柴油换热器11E-I21.1.轻柒油富汲取油换热器12E-I212A-B轻柴油-热水换热器13E-12I3A-D轻柴油空冷器14E-1214A-B好汲取油冷却器15Et2i5A-B原料油循环油浆换热器16E-I2I6A-D循环油浆蒸汽发生器17E-I2I7A-B产品油浆冷却器18E-1218A-B产品油浆冷却器19E-1220相汽油冷却器20Ei22IA-B原料油开工加热器21E-UOIA-D压缩富气干式空冷器22E-1302A-DJ卡缩富气冷凝冷却渊23E-1303
