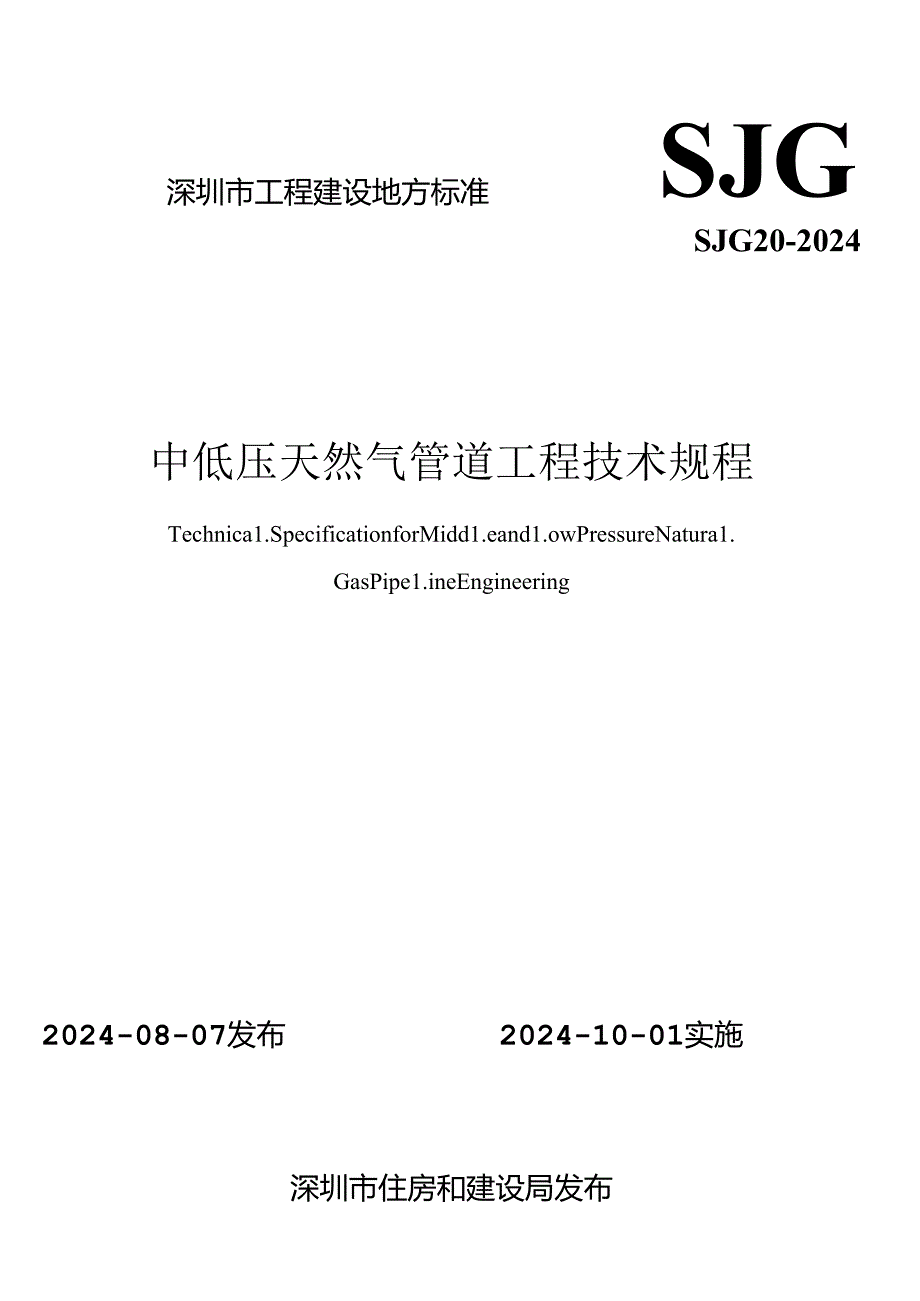

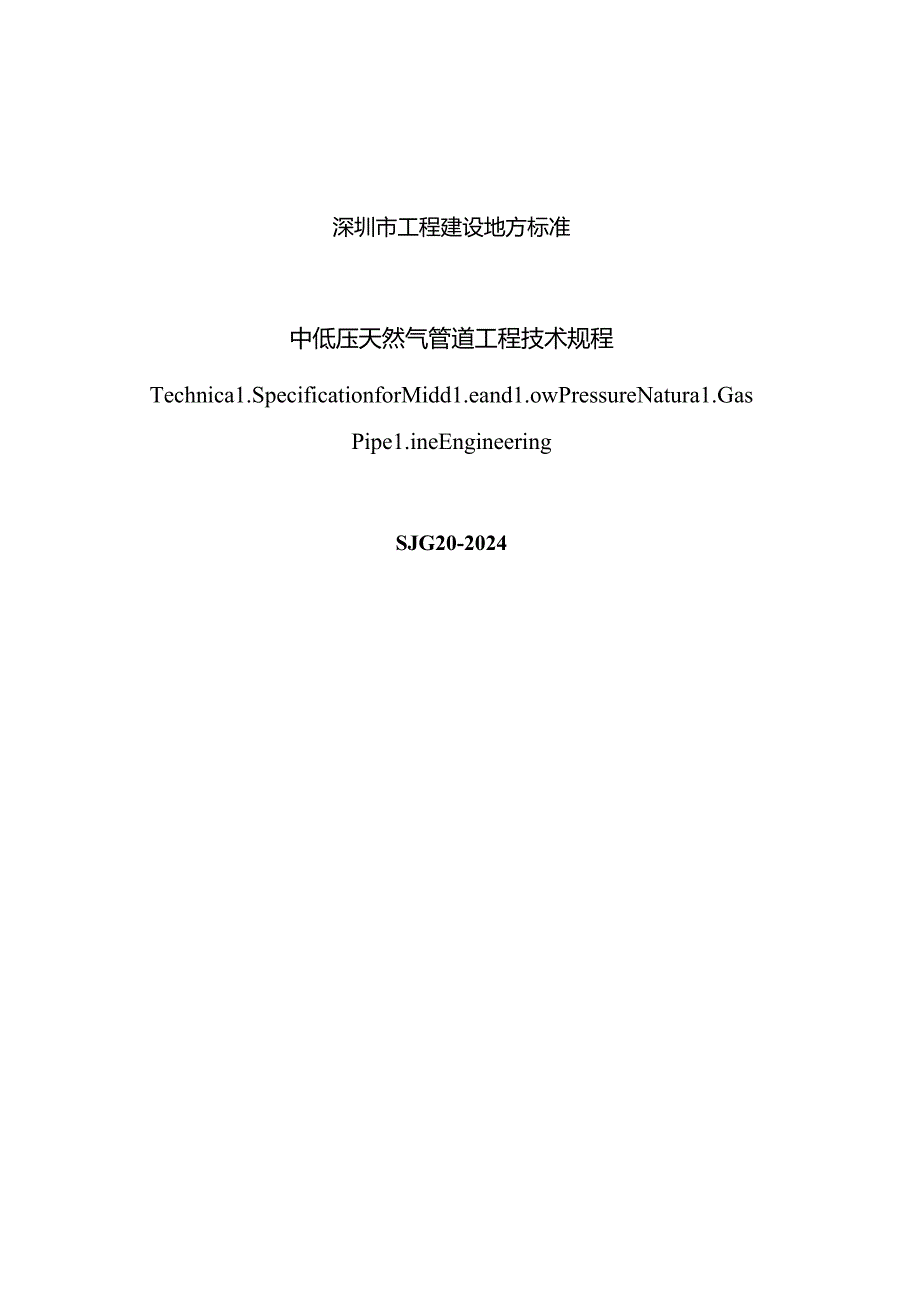

1、深圳市工程建设地方标准SJGSJG20-2024中低压天然气管道工程技术规程Technica1.SpecificationforMidd1.eand1.owPressureNatura1.GasPipe1.ineEngineering2024-08-07发布2024-10-01实施深圳市住房和建设局发布深圳市工程建设地方标准中低压天然气管道工程技术规程Technica1.SpecificationforMidd1.eand1.owPressureNatura1.GasPipe1.ineEngineeringSJG20-20242024深圳根捌深圳市住房和建议局关于发布2022年深圳市工程建设标

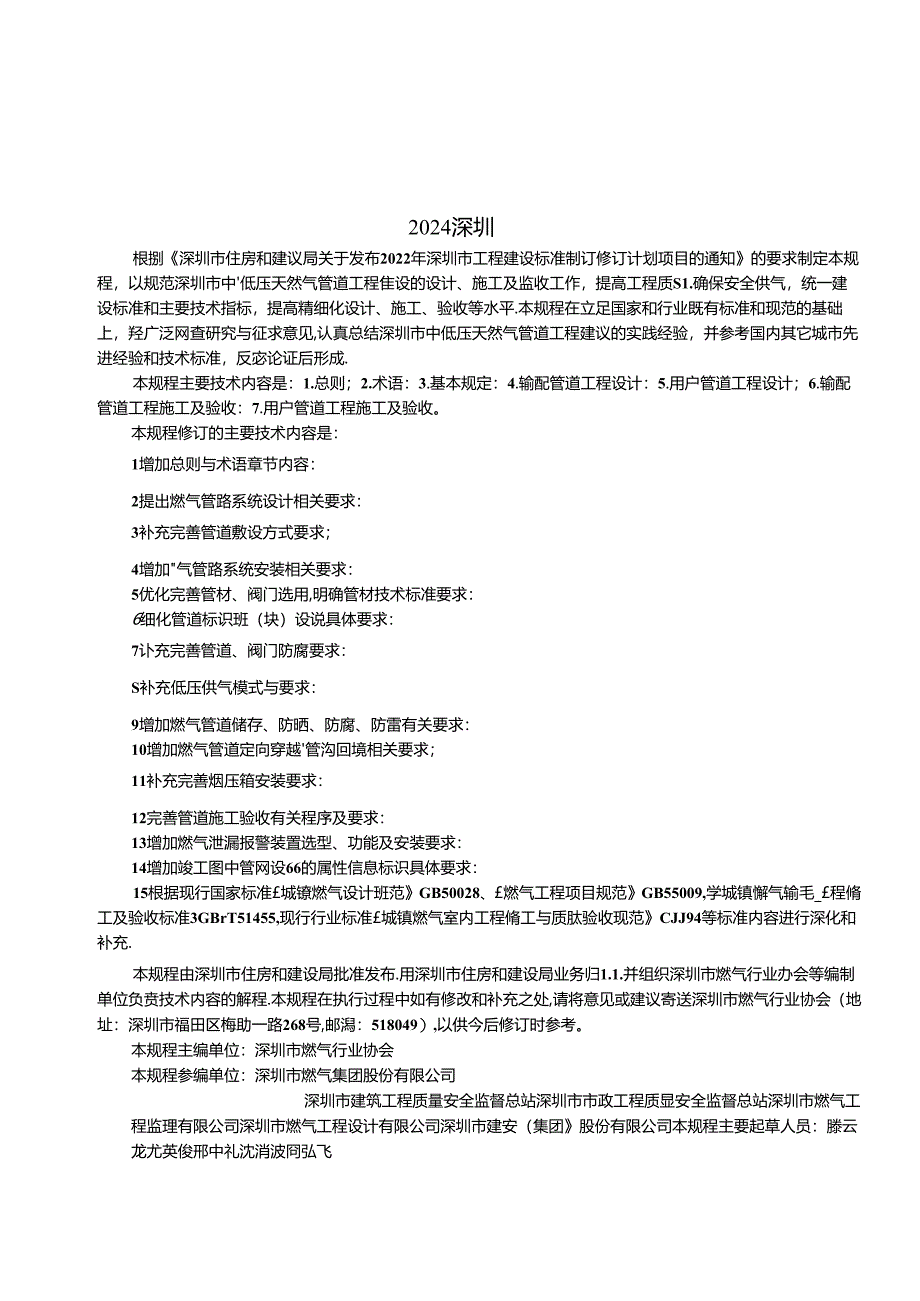

2、准制订修订计划项目的通知的要求制定本规程，以规范深圳市中低压天然气管道工程隹设的设计、施工及监收工作，提高工程质S1.确保安全供气，统一建设标准和主要技术指标，提高精细化设计、施工、验收等水平.本规程在立足国家和行业既有标准和现范的基础上，羟广泛网查研究与征求意见,认真总结深圳市中低压天然气管道工程建议的实践经验，并参考国内其它城市先进经验和技术标准，反宓论证后形成.本规程主要技术内容是：1.总则；2.术语：3.基本规定：4.输配管道工程设计：5.用户管道工程设计；6.输配管道工程施工及验收：7.用户管道工程施工及验收。本规程修订的主要技术内容是：1增加总则与术语章节内容：2提出燃气管路系统设

3、计相关要求：3补充完善管道敷设方式要求；4增加气管路系统安装相关要求：5优化完善管材、阀门选用,明确管材技术标准要求：6细化管道标识班（块）设说具体要求：7讣充完善管道、阀门防腐要求：S补充低压供气模式与要求：9增加燃气管道储存、防晒、防腐、防雷有关要求：10增加燃气管道定向穿越管沟回境相关要求；11补充完善烟压箱安装要求：12完善管道施工验收有关程序及要求：13增加燃气泄漏报警装置选型、功能及安装要求：14增加竣工图中管网设66的属性信息标识具体要求：15根据现行国家标准城镣燃气设计班范GB50028、燃气工程项目规范GB55009,学城镇懈气输毛_程脩工及验收标准3GBrT51455,现行

4、行业标准城镇燃气室内工程脩工与质肽验收现范CJJ94等标准内容进行深化和补充.本规程由深圳市住房和建设局批准发布.用深圳市住房和建设局业务归1.1.并组织深圳市燃气行业办会等编制单位负贲技术内容的解程.本规程在执行过程中如有修改和补充之处,请将意见或建议寄送深圳市燃气行业协会（地址：深圳市福田区梅助一路268号,邮潟：518049）,以供今后修订时参考。本规程主编单位：深圳市燃气行业协会本规程参编单位：深圳市燃气集团股份有限公司深圳市建筑工程质量安全监督总站深圳市市政工程质显安全监督总站深圳市燃气工程监理有限公司深圳市燃气工程设计有限公司深圳市建安（集团股份有限公司本规程主要起草人员：滕云龙尤

5、英俊邢中礼沈消波冏弘飞宋明热任建军罗艺王天宝陆飞李河山杨海川王佳裔李宏浩文浩杨飞姜涛本规程主要审查人员：陈云玉杨永憩噢建良黄承珂王鸿褶张彩薇本规程主要指导人员：敏能发杨赵毅黄晓峰刘晓祥唐胜梅林於中1总则12术谙23圣本规定34输配管道工程设计44.1 一般规定44.2 锹配管道工程44.3 调仄设循65用户管道工程设计85.1 一般规定85.2 居民用户105.3 商业用户116输配管道工程施工及验收136.1 段规定136.2 格工安装136.3 试脸及验牧167用户管道工程施工及验收187.1 一般规定187.2 管道安装187.3 试验及抬收20附录A燃气管道设施安全色及警示标志设置技术

6、指引22本规程用词说明23引用标准名录24附：条文说明26Contents1 Genera1.Provisions12 Terms23 BasicRequirements3jDesignOfTransmissionandDistributionPipe1.ineEngineering44.1Genera1.Requirements44.2TraasmissionundDiMributionPipe1.ineEngineering4I.3PressureRcguhtinfaci1.i(iex65 DesignofUmjPipe1.ineEngineering85. 1Generu1.Requne

7、menU3386. 2Keife1.u1.Convumer-107. 3Commercia1.ConsumerI1.6 ConstructionandAcceptanceOfTransmissionandDistributionPipe1.ineEngineering136. 1Genera1.Kcqu11e11en1.s-3137. 2ConMnjciionandInMaIIation138. 3TestadRCCqnance167 Const11c(ionandACCePUmCeofUserPipe1.ineEngineering18.1Genera1.Requirements187.2P

8、ipe1.ineInsta1.1.ation187.3TeJaXmdAcceptance.-320AppendixATechnica1.Guide1.inesforSettingSafe1.yCo1.orsandWarningSignsforGasPipe1.ineFaci1.ities22Exp1.anationofWordinginThisSpecification231.istofQuotedStandards24Addition:Exp1.anationofProvisions26.o.为规范深圳市中低长天然气管道工程建设的设计、施工及脸收工作,提高工程质fit,保证安全供气，制定本规

9、理。1.0.2本规程适用于程圳市新建、改建及扩建的中低压天然气管道工程的设计、施工及脸收，包括栖气输配管道工程和用户管道工程。不适用城市涂合普康燃气管道、码头及接收咕建设工程。1.0.3深圳市中低压天然气管道工程设计、施工和验收除应符合本规程规定外，尚应符合现行国家、行业有关标准的规定.2.0.1怆配管道工:程transmissionanddistributionpipe1.ineengineering从出口为中压的调压站、气化站等出口起，通过管道将符合质量要求的燃气输送至城铺燃气用户工程起点止，具有输气、配气和一定网峰功能的中低压城彼燃气工程,包括输充干（支）管道、庭院管道、调压箱和捕助设施

10、等.2. 0.2用户管道:程consumerengineering从引入管至用户燃具或用气设备之间的管道系统及附属设施，包括引入管、用户管道、阀门、网压设施、计Iit设施等.2.0.3管道明设indooropeninsta1.1.ation管道在建筑物表面、墙、柱及地面支架等第正在可视空间内的安装方式。2. 0.4管道暗封pipingconcea1.ment管道在吊顶、橱柜、一装饰层、管道井等空间内的安笠方式，2.1 .5管道晤现pipinge11bed11en1.管道直接埋设在耳体或地面内的安装方式.2.2 .6立管riser沿建筑物垂直软设的用于连接各用户燃气表解支管的解气管道。2.0.7

11、调压箱rcgu1.atrbox设有调味装置的专用箱体,用于调节用气压力的整装设备.根据设置位置可分为落地询压箱和挂墙调压箱，2.0.8燃气报警控制系统gasa1.armandcontro1.system由可燃气体探冽器、不完全燃烧探测器、可燃气体H1.警控制器、紧急切断袋置、排气装置等祖成的安全系统，3基本规定3.0.1燃气输配管道工程与用户管道工程应以引入管总统门为分界,阀门及陶门之前的管道及设在工程为输配管道工程，门之后的燃气管道及设备工程为用户管道工程。3.0.2燃气管道工程应实现供气的连续稳定，宜采用现代信息技术3.0.3中低压天然气管道的安全保妒谀施应与管道主体工程同时设计、同时施工

12、、同时投入使A1.3.0.4燃气管道的设计工作年限不应小于30年.3.0.5燃气管道系统设计应充分考虑建筑物高度、用户类型、庭院管网敷设条件以及经济性等因素：锅炉用气、商业用气以及居民用气的用户管道系统宜独立设置.3.0.6中压燃气笆道及设缶应符合深圳市特种设备安全监督管理规定。3.0.7管道标志应满足现行行业标准城钝居气标志标准3CJJ/T!53的有关要求,并应符合下列规定：1埋地管道平面转向、三通、起点、终点、钢梁转换接头等处应设置相应地面标志：2埋地管道出线段等附20m不应少于1个地面标志；3 管道穿（潞）越铁路公路、水域时.应在穿（跨越两例解口处及水域的合适位置设置标志:4 室外及脑设

13、在管道井内的燃气管道应涂黄色防腐识别漆或黄色识别环，并应在管道上标明压力级别,介质及流向。3.0.S楼宇间的检越管道安袋高度应满足车辆等通行需求，并应设置限高警示标志.3.0.9管道出地点等存在被车辆冲撞损坏风险的关键位置应设置防护装置。3.0.10庭院管道不宜穿越用地纽线范阳进入其他区域,当必须穿越时应经穿越区域业主同意后方可实施.3.0.11燃气管道工程宜采用先进技术、工艺、设备及材料；设备材料产品选型和施工工艺必须满足深圳市现行中低压天然气管道系统安全供气要求。3.0.12严禁使用聚乙爆燃气套管作为输气管道.3.0.13建设单位在组织燃气管道工程图纸会审、施工图设计文件交底时，应提供供气

14、单位出具的已闭合供气方案意见.4输配管道工程设计4.1 一般规定1 .1.1燃气怆能管道系统应包含怆配管道、庭院管道、网压设脩以及监控监刈设施等.4 .1.2本章所规定的输配系统的中压最高.工作压力宜为0.3MPa,有特殊供用气需求的,最高工作压力可为04MPa:低质怆死系统最高工作压力不应大干IOkPa.4.2 输配芒道工程4. 2.I除国家现行标准规定的在特殊位置必须采用钢管等要求外,埋地燃气管道应采用聚乙烯燃气管道，聚乙烯燃气管道及附件应符合下列规定：1聚乙烯燃气管道、管件及阀门应符合现行国家标准彳燃气用埋地聚乙嫌(PE)管道系统第2部分：管材8GB/T15558.2、燃气用埋地聚乙烯(PE)管道系统第3部分：管件GB/T15558.3和居气用埋地聚乙烯(PE)管道系统第4部分：阀门BGB-T15558.4的有关要求；2聚乙爆管材、管件及同门应采用PE1.Oo级聚乙烯混配料制造：3聚乙烯管材、管件颜色应为楂色.4.2.2埋地钢管应采用焊接钢管或无缝钢管，焊接剂管应符合现行国家标准低压流体输送用焊接钢管3GB.T3091的有关规定；无舞钢,管应符合现行国家标准M输送流体用
