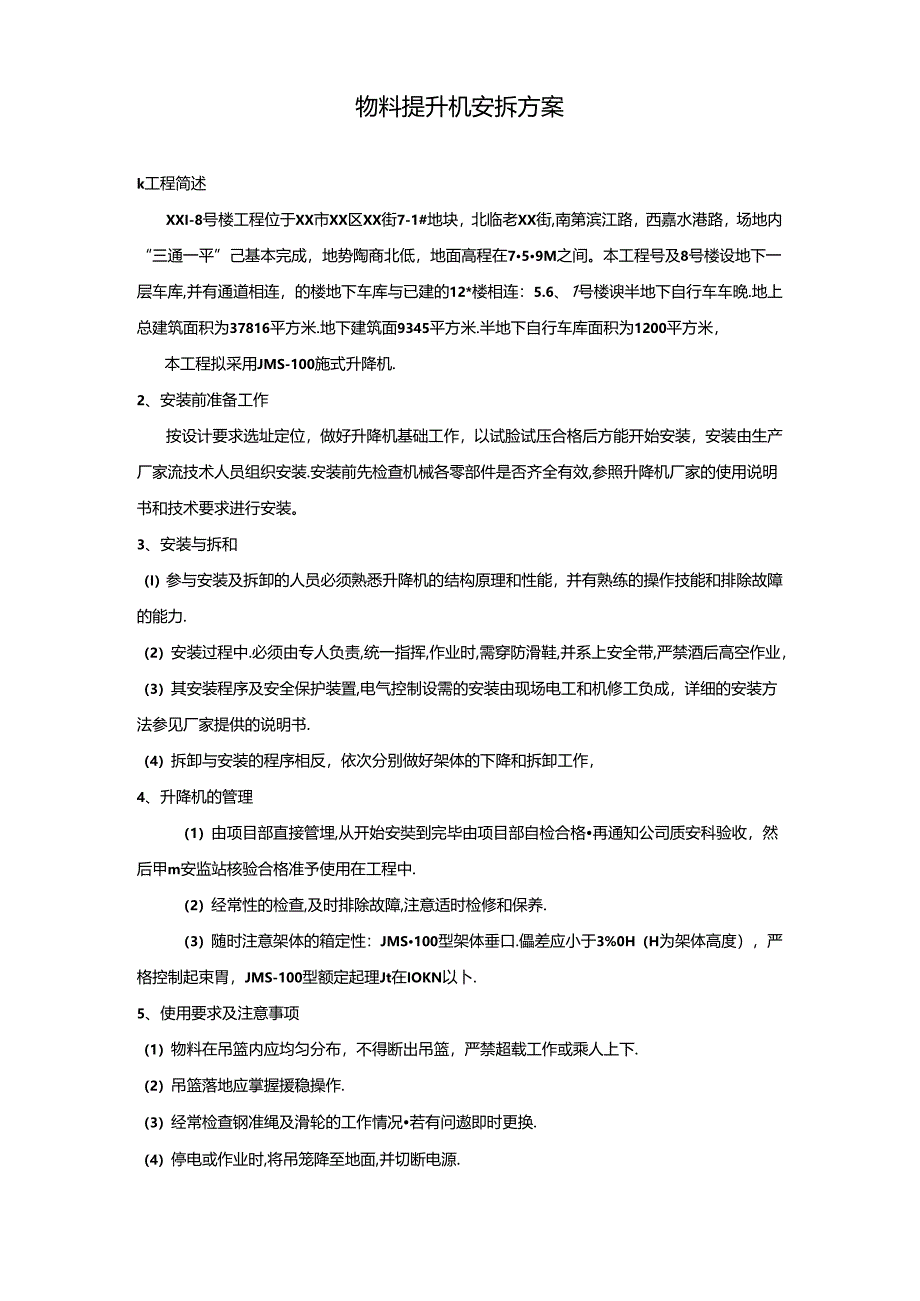

1、物料提升机安拆方案k工程简述XXI-8号楼工程位于XX市XX区XX街7-1#地块，北临老XX街,南第滨江路，西嘉水港路，场地内“三通一平”己基本完成，地势陶商北低，地面高程在759M之间。本工程号及8号楼设地下一层车库,并有通道相连，的楼地下车库与已建的12*楼相连：5.6、1号楼谀半地下自行车车晚.地上总建筑面积为37816平方米.地下建筑面9345平方米.半地下自行车库面积为1200平方米，本工程拟采用JMS-100施式升降机.2、安装前准备工作按设计要求选址定位，做好升降机基础工作，以试脸试压合格后方能开始安装，安装由生产厂家流技术人员组织安装.安装前先检查机械各零部件是否齐全有效,参照

2、升降机厂家的使用说明书和技术要求进行安装。3、安装与拆和（I）参与安装及拆卸的人员必须熟悉升降机的结构原理和性能，并有熟练的操作技能和排除故障的能力.（2）安装过程中.必须由专人负责,统一指挥,作业时,需穿防滑鞋,并系上安全带,严禁酒后高空作业，（3）其安装程序及安全保护装置,电气控制设需的安装由现场电工和机修工负成，详细的安装方法参见厂家提供的说明书.（4）拆卸与安装的程序相反，依次分别做好架体的下降和拆卸工作，4、升降机的管理（1）由项目部直接管埋,从开始安奘到完毕由项目部自检合格再通知公司质安科验收，然后甲m安监站核验合格准予使用在工程中.（2）经常性的检查,及时排除故障,注意适时检修和

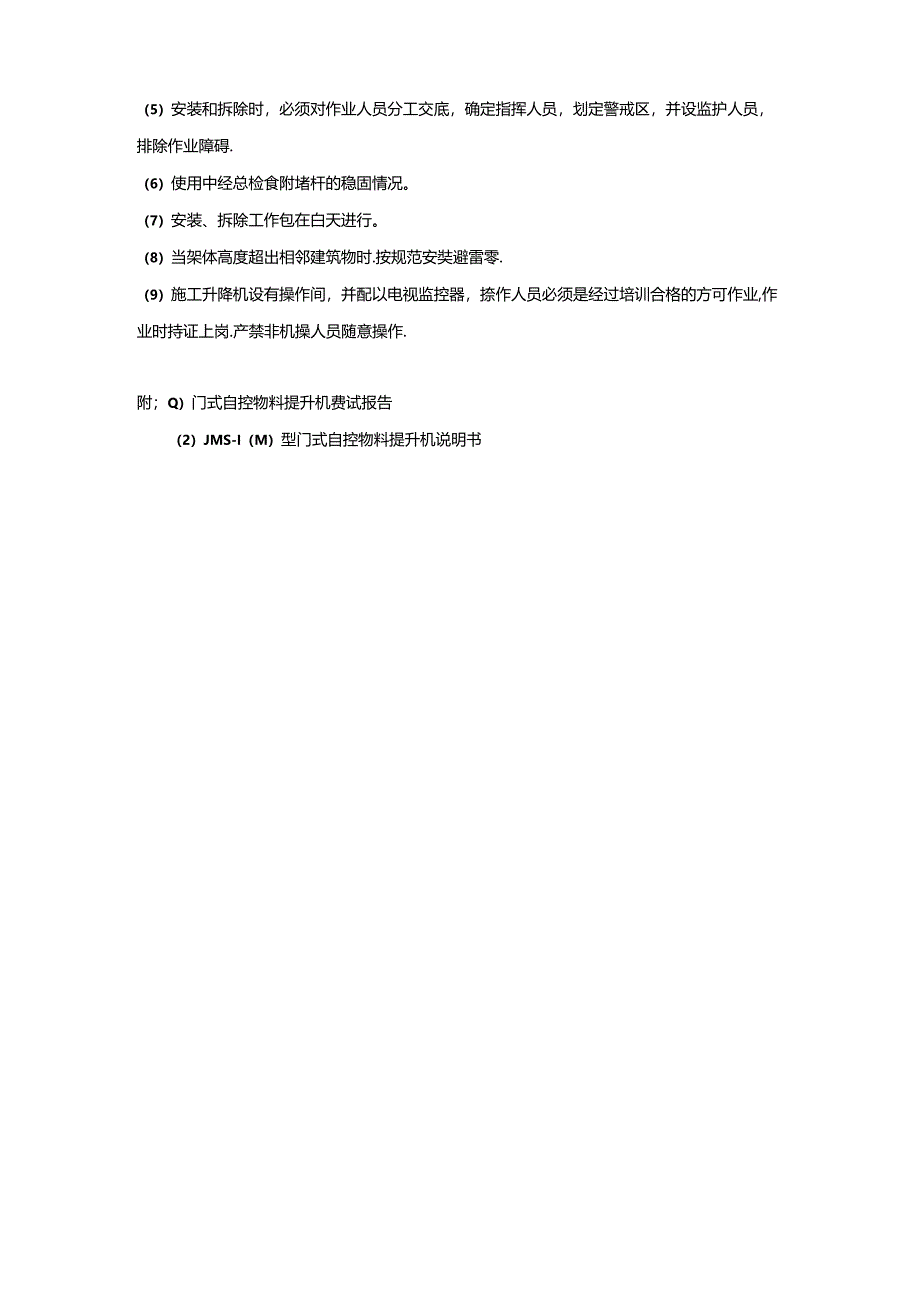

3、保养.（3）随时注意架体的箱定性：JMS100型架体垂口.儡差应小于3%0H（H为架体高度），严格控制起束胃，JMS-100型额定起理Jt在IOKN以卜.5、使用要求及注意事项（1）物料在吊篮内应均匀分布，不得断出吊篮，严禁超载工作或乘人上下.（2）吊篮落地应掌握援稳操作.（3）经常检查钢准绳及滑轮的工作情况若有问遨即时更换.（4）停电或作业时,将吊笼降至地面,并切断电源.（5）安装和拆除时，必须对作业人员分工交底，确定指挥人员，划定警戒区，并设监护人员，排除作业障碍.（6）使用中经总检食附堵杆的稳固情况。（7）安装、拆除工作包在白天进行。（8）当架体高度超出相邻建筑物时.按规范安奘避雷零.（

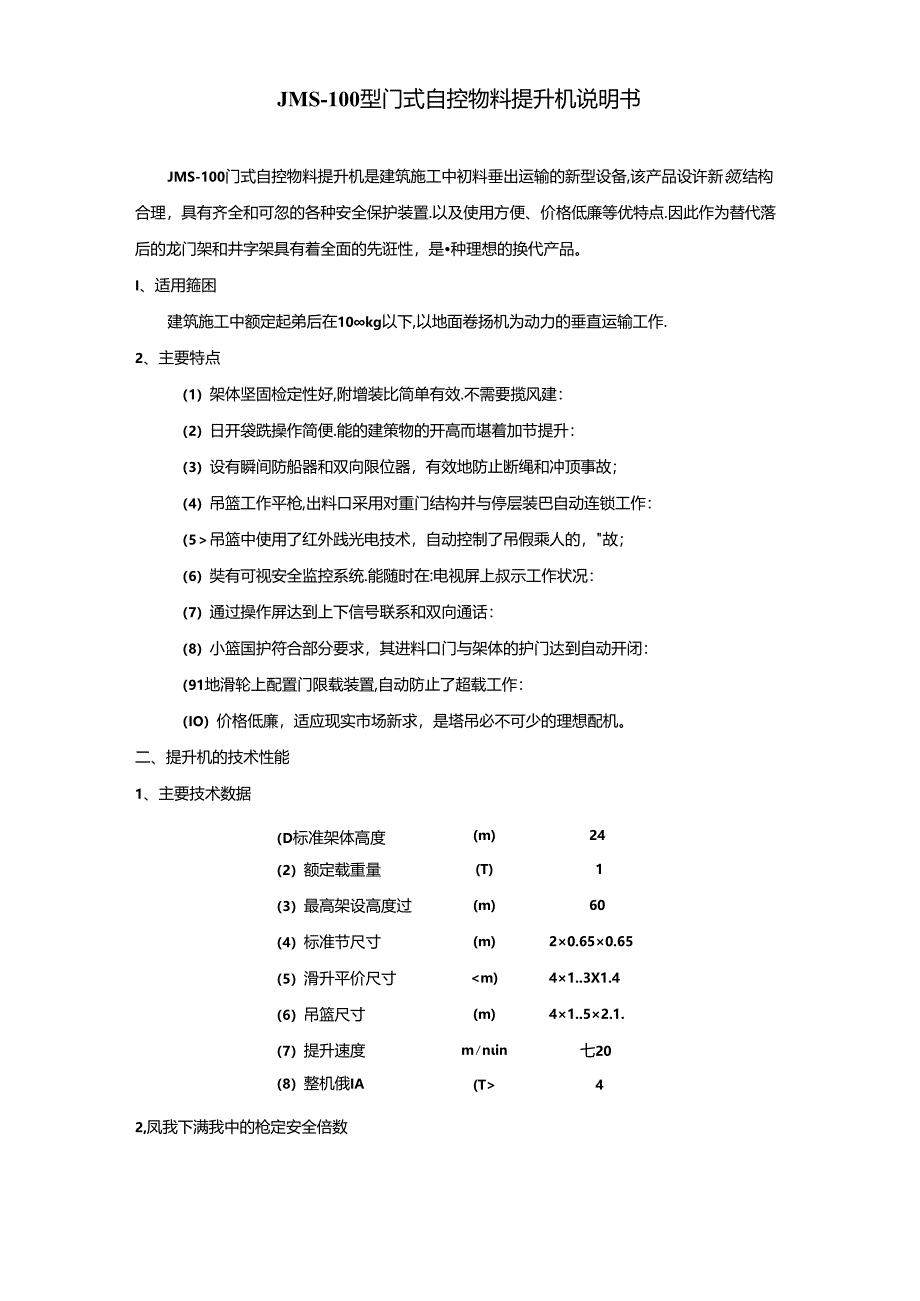

4、9）施工升降机设有操作间，并配以电视监控器，捺作人员必须是经过培训合格的方可作业,作业时持证上岗.产禁非机操人员随意操作.附；Q）门式自控物料提升机费试报告（2）JMS-I（M）型门式自控物料提升机说明书JMS-100型门式自控物料提升机说明书JMS-100门式自控物料提升机是建筑施工中初料垂出运输的新型设备,该产品设许新领,结构合理，具有齐全和可忽的各种安全保护装置.以及使用方便、价格低廉等优特点.因此作为替代落后的龙门架和井字架具有着全面的先诳性，是种理想的换代产品。I、适用箍困建筑施工中额定起弟后在10kg以下,以地面卷扬机为动力的垂直运输工作.2、主要特点（1）架体坚固检定性好,附增装

5、比简单有效.不需要揽风建：（2）日开袋跣操作简便.能的建策物的开高而堪着加节提升：（3）设有瞬间防船器和双向限位器，有效地防止断绳和冲顶事故；（4）吊篮工作平枪,出料口采用对重门结构并与停层装巴自动连锁工作：（5吊篮中使用了红外践光电技术，自动控制了吊假乘人的，故；（6）奘有可视安全监控系统.能随时在:电视屏上叔示工作状况：（7）通过操作屏达到上下信号联系和双向通话：（8）小篮国护符合部分要求，其进料口门与架体的护门达到自动开闭：（91地滑轮上配置门限载装置,自动防止了超载工作：（IO）价格低廉，适应现实市场新求，是塔吊必不可少的理想配机。二、提升机的技术性能1、主要技术数据（D标准架体高度(

6、m)24（2）额定载重量(T)1（3）最高架设高度过(m)60（4）标准节尺寸(m)20.650.65（5）滑升平价尺寸42,凤我下满我中的枪定安全倍数满载时稳定矩/风就产生之惯覆力矩=3.31（倍）三、提升机构造简介I、金屈结构主要由底前、标准节、滑升平台、吊篮、回转吊杆、三角吊架、底层围护等组成，其采用优质型材饵接制造.有着便于奘、拆工作,互换性强和附摘作业方便等特点.2、工作机构采用JKI快速卷扬机作为动力设备（另购），其引出铜丝绳通过地滑轮、天滑轮、吊篮双滑轮后，然后固定在滑开平台的承京环上作双线牵引吊篮升降工作，各受力点坚囿,工作平植可靠。3、安全保护装置（I）由双向限位器防止吊篮冲

7、顶和下降工作失误所发生的事故：（2）由瞬间防坠潺防止吊篮断绳后产生的事故：（3）由地滑轮的限载装置防止超载工作：（4）由红外线光电控制器防止吊篮乘人上下：（5）由电视监控系统随时显示工作中的状况：（6）由双向通话及估号显示系统防止工作中的失误：（7）由吊篮停层连锁装冏.自动控制停层工作；（8）由吊篮进料口门和底用护安全门的自动工作确保进料口安全.4、电气控制设备配套有操作配电屏I台,其仪表板上附有1电源主令开关：（2）电源指示灯：3电流电也表：（4）升降工作按钮：5）示瞥按钮；（6）对讲按钮：7猿急停止开关：（8）信号指示灯；（9话筒；10）显示屏，屏内主电路采用380V电源，主要电器配套有（

8、ID空气开关：（12）漏电开关：13）隔离开关；（14）交流接触器.提供动力控制和安全保护工作.其它移动性电器均采用低压12V电源控制，由（15）I2V变压器分别导通（16音（17）视频：（18）红外设光电；（19）继电器；（20信号灯；（21对讲系统，作为上下联系和安全的自动监控工作.四安装、架设和拆卸I、基础（1）基板面枳土层JK实后的求战力应不小于SOKpa:（2）采用线塞C20混凝土板块基础，聿先按底座孔距尺寸预埋M2OX35O螺栓8支,应露出面约SOMM；（附基础图）（3）基座表面应平整,水平度偏差不大于IOmm:（4）应有排水措施,距基础边缘5m范围内，开挖沟槽或有较大振动的施工时

9、必须有保证架体稳定的措施。2、安装程序（1）将底座安装在法础上做作紧固，待调整好水平后将锦栓紧固；（2）在定好动力传送方向后，将滑升平台平稔地搁放在底座上，并保用离地面的空距以便于标准节螺栓的固定工作：（3）在平台二个方孔中放入标准底节，动力方向为带他滑轮座，在经校正其中心距和乖H度的饕求后用M16螺栓带弹垫紧固：（4）在平台上中央位置安装好小把杆和围护栏棚及门：（5）标准节顶掂面放置三角提升架并挂上0&手拉葫芦1只，其吊钩与平台吊环相连接,准备滑升平台的起升工作：（6）松开平台标准节心调整螺栓，两端平稔地各站立操作人员，并同步和平衡地拉动期芦琏条，将平台提升至两标准节顶部.然后在平台底部的标

10、准节横般管上放入搁置挡条各阶2支，再卸松葫产拿械-：角提升架：（7）利用小把杆上的手动起升机构和吊具分次提升随后的标准节（品前应确定好标准节的上下方向面），将其固紧在底节上端,然后按前条步序将平台升至二节顶端：（8）随后两柱中央放入吊篮底盘,趾装好两旁侧根和顶部及导向滚轮8只（吊篮进出料口门行不装配）：（9）调整好两标准节中心距后用十字钢管轧头安装固定好底层围护安全档梯.并在两柱和栏捌间用钢管作落胞的四道大斜角支撑固定，其膻部配加小支掠紧固；（10）按前工序起吊及安装好三节标准节，并将平台升至顶部：（111安袋好起垂钢丝绳，试运行吊篮的上下工作，井袋好防坠器：（12）利用吊鹿作标准节向上送优工

11、作，在距平台下部3m处停止，操作人员利用小把杆手动起升机构招标准笛吊出吊篮.然后安装在两埼节I更上（应注意进贷后即行关闭锁定栩门）（13）吊篮卜降落地后必须再放松主制丝绳45m,才能再按前程序提升滑升平台至标准节顶部就位：（14）吊鹿升胞面约Im停止，安装好出料口门和联动停层装置;（15）在小篮落地后安装好其进料口自动门：（16）在标准节的进料口左右方向架设已装配小滑轮的管件三角支撑杆各1支,通过6钢丝绳和二组小滑轮，安袋调试好围护进料11安全门.达到自动工作：（17）按曲工作程序升高标准节，井间隔69m作昭墙支撑工作：（18）每个楼层的进料口距道可利用纲管在标准/横级管上用铜管轧头同紫,另一

12、头即在墙体内外用管轧头加横管牵结：（19）按以上起升工作的程序循环,将架体安装至所需要的高度，最后滑升平台应略升高于顶节米面，搁置条应放在标准节顶面以受力，在两整好两柱中心距离后接着固定好M20调节擦枪：（20）吊篮作上卜试运行，对于标准节柱体腰部误差可利用附墙支撑管的松紧来进行调整：（21）以楼层进料平台实际需要，装好停层装置搁置用短钢管：（22）白捽电器及其线路在架体安装调试完成后再进行.3、拆卸程序遵照安装架设时的相反工作程序，依次分别做好架体的下降和拆卸工作。五、提升机的使用及安全要求1.使用徜的准备工作（1）提升机安装后应由主湃部门按规范检变脸收，在礴认合格后方可交付使用：（2）日常

13、_E作前应由操作人员（有证）检查卷场机制动可靠性，安全装跣是否能正常工作，信号及监控效果是否良好：（3）依次检查动作各自动安全门工作状况是否良好：（4）观察吊篮运动通道内有无障而物，如在发现有问题的情况下必须改进后方可照常使用.2,使用中的一般说明（1）物料在吊筋内应均匀分布，不得出出吊篮：（2）产禁超载工作或乘人上下：（3）吊篮落地时箭掌提援掾作：（4）经常检青制丝绳,滑轮的工作情况,如有问题即作更换；（5）件足或在作业后,应将吊篮降至地面并切断电源.3、应注意“项：（1）安装和拆除时必须对作业人员分工交底，确定指挥人员，划定警戒区域并设监护人员,排除掉作业障碍：（2）架体安装的垂直偏差，最

14、大不应超过架体高度的3%：（3）使用中需经常检查附墙杆的稳固情况；（4）标准节的连接装配必须在M16螺栓上放弹垫后膝固：（5）守装、拆除工作宜在白天进行；（6）当架体高度超出相邻建筑物时,应按规范安装避宙器。六、提升机的维护及保格1、经常对各机构中的转、滑动部件进行注油润滑”2、在维修中使用的烯条及焊鳍质畸应符合原设计要求.3、更换零件时必须与原件材城相同，并符合改汁与制造标准.4、维修保养时应切断电源，并挂置”禁止合推”的标志。5、发现电湍故障应查明原因,及时进行维修或词换.6、注意网整停层袋置和防坠装置的工作间隙，并加注机油，发现损伤即行附换.7、经常检变起重钢丝绳和滑轮工作情况，发现严重磨损应及时调换，8、架体及构件的油漆如产田使独时应及时地进行二度油漆.七、提升机的管理工作1、提升机由设备部门统一管理，不许卷扬机和架体分开管理，2、每月由有关部门人员进行定期检查，3、每日检交由操作人员班前进行，定期进行注油制Hh4.拆卸后金属结构件在码放时陶放在垫木上室外存放时应有防水指胞,电气、仪表及易损件存放时要注意防熊、防潮.5、运输提升机各部件时，装车应垫平，避免硅礴变形，JMS门式自控物料升降机构造示意图OoostOOOCT
