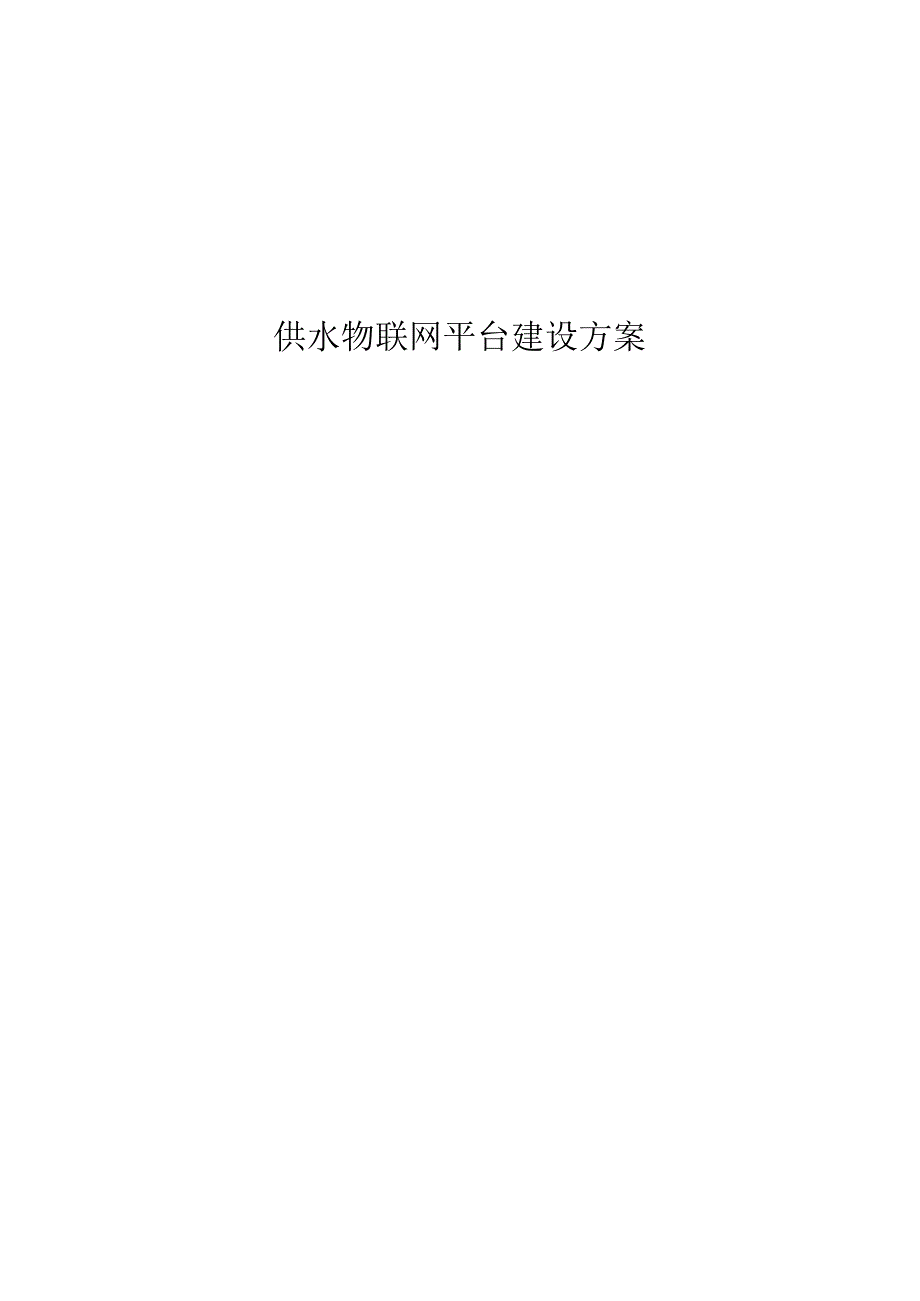

供水物联网平台建设方案.docx

《供水物联网平台建设方案.docx》由会员分享，可在线阅读，更多相关《供水物联网平台建设方案.docx（23页珍藏版）》请在优知文库上搜索。

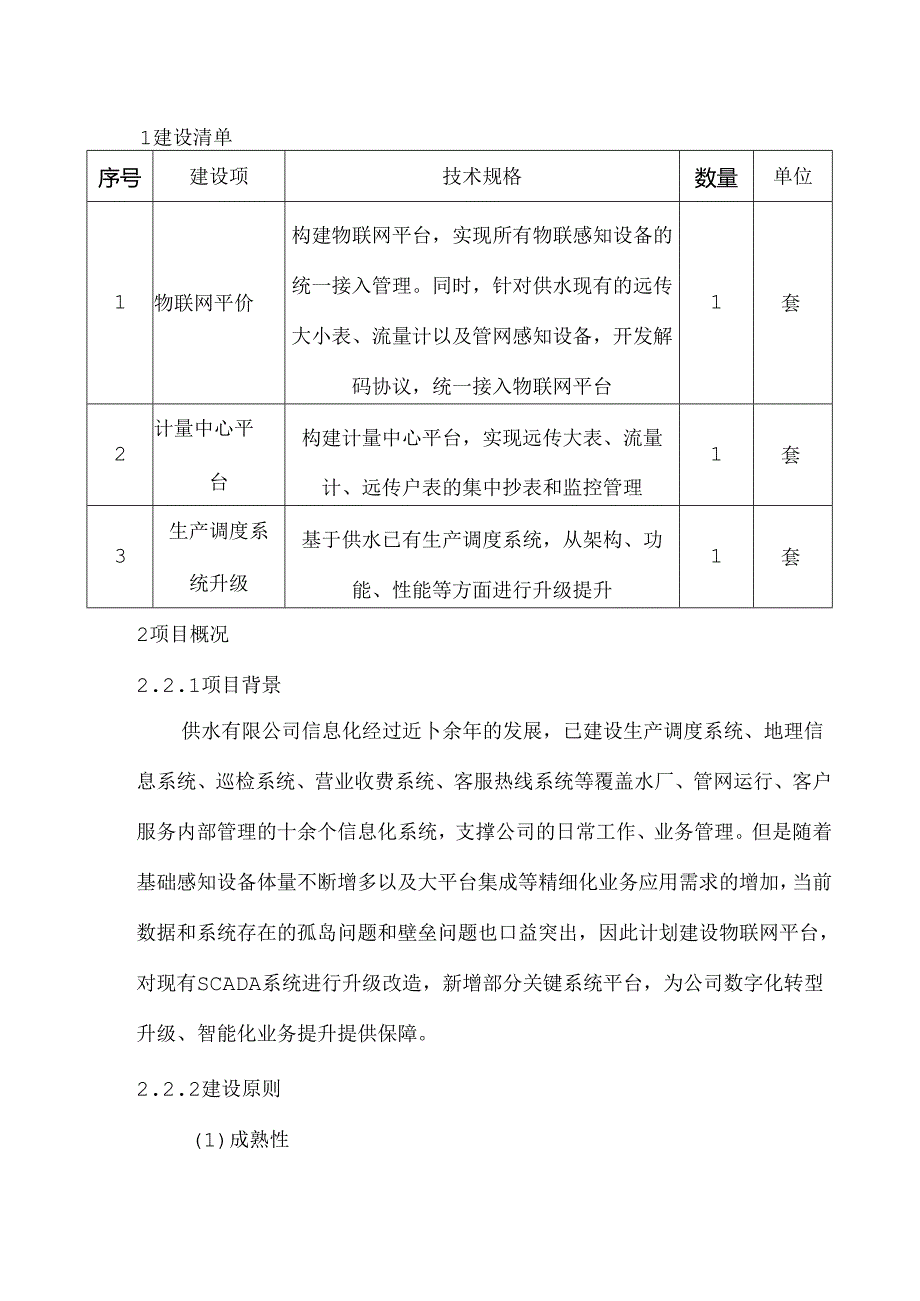

1、供水物联网平台建设方案1建设清单序号建设项技术规格数量单位1物联网平价构建物联网平台，实现所有物联感知设备的统一接入管理。同时，针对供水现有的远传大小表、流量计以及管网感知设备，开发解码协议，统一接入物联网平台1套2计量中心平台构建计量中心平台，实现远传大表、流量计、远传户表的集中抄表和监控管理1套3生产调度系统升级基于供水已有生产调度系统，从架构、功能、性能等方面进行升级提升1套2项目概况2.2.1项目背景供水有限公司信息化经过近卜余年的发展，已建设生产调度系统、地理信息系统、巡检系统、营业收费系统、客服热线系统等覆盖水厂、管网运行、客户服务内部管理的十余个信息化系统，支撑公司的日常工作、业

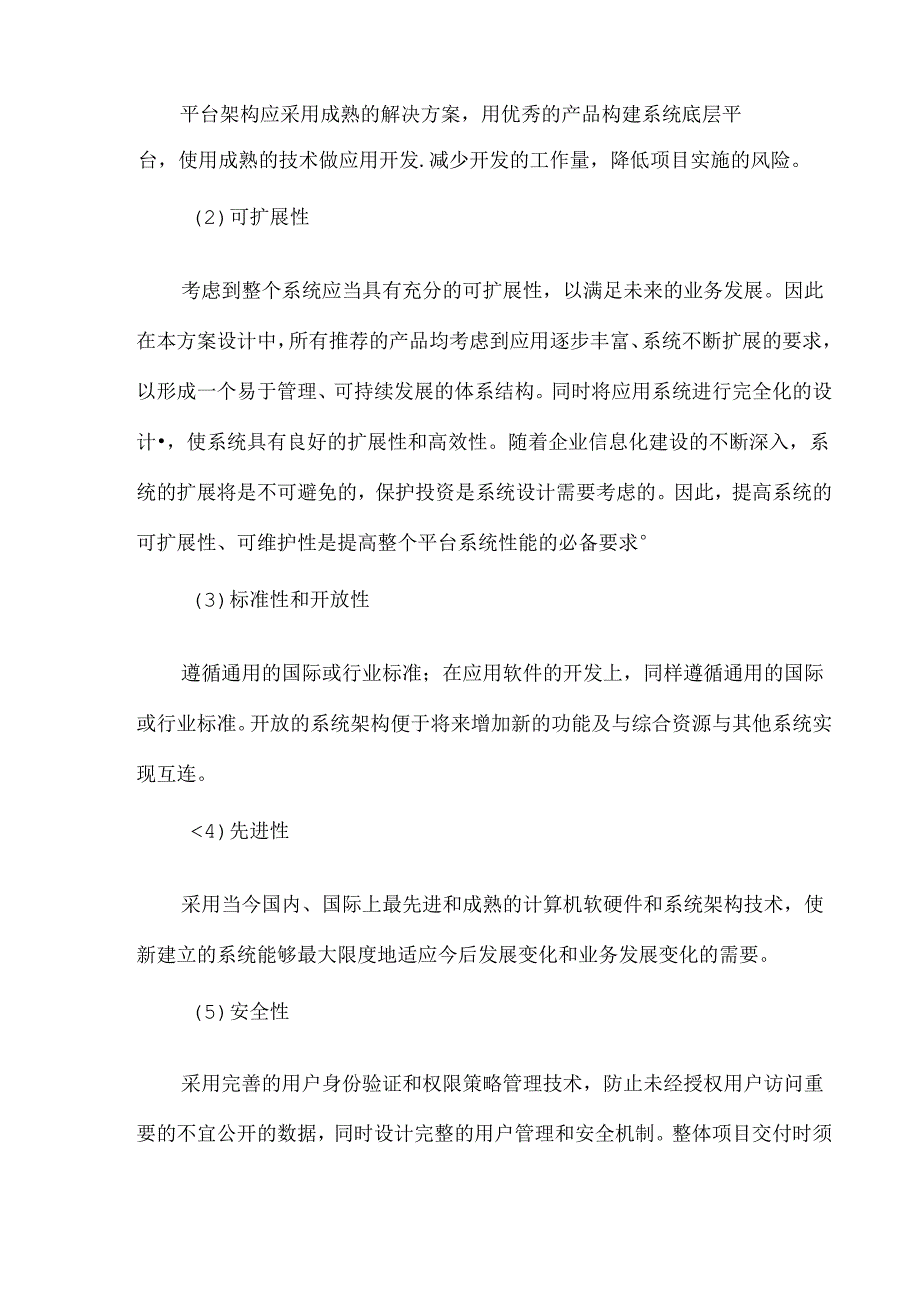

2、务管理。但是随着基础感知设备体量不断增多以及大平台集成等精细化业务应用需求的增加，当前数据和系统存在的孤岛问题和壁垒问题也口益突出，因此计划建设物联网平台，对现有SCADA系统进行升级改造，新增部分关键系统平台，为公司数字化转型升级、智能化业务提升提供保障。2.2.2建设原则(1)成熟性平台架构应采用成熟的解决方案，用优秀的产品构建系统底层平台，使用成熟的技术做应用开发.减少开发的工作量，降低项目实施的风险。(2)可扩展性考虑到整个系统应当具有充分的可扩展性，以满足未来的业务发展。因此在本方案设计中，所有推荐的产品均考虑到应用逐步丰富、系统不断扩展的要求，以形成一个易于管理、可持续发展的体系结

3、构。同时将应用系统进行完全化的设计，使系统具有良好的扩展性和高效性。随着企业信息化建设的不断深入，系统的扩展将是不可避免的，保护投资是系统设计需要考虑的。因此，提高系统的可扩展性、可维护性是提高整个平台系统性能的必备要求(3)标准性和开放性遵循通用的国际或行业标准；在应用软件的开发上，同样遵循通用的国际或行业标准。开放的系统架构便于将来增加新的功能及与综合资源与其他系统实现互连。4)先进性采用当今国内、国际上最先进和成熟的计算机软硬件和系统架构技术，使新建立的系统能够最大限度地适应今后发展变化和业务发展变化的需要。(5)安全性采用完善的用户身份验证和权限策略管理技术，防止未经授权用户访问重要的

4、不宜公开的数据，同时设计完整的用户管理和安全机制。整体项目交付时须符合信息系统等级保护三级（最新标准）要求。（6）经济性在系统的设计过程中，要论证性价比，使用户在投资预算下，获得最大的IT受益。同时，作为改造项目，要保护客户的IT投资，在完成系统目标的基础上，对现有软硬件资源进行充分利旧。（7）可匏性从信息处理的角度上来看，企业信息化的特色就是数据量大、处理复杂，因此系统的可靠性显得尤为重要。2.2.3建设需求（1）针对当前种类繁多、厂家多样的物联感知设备，建设统一集中管理的物联网平台，面向底层物联感知硬件，提供统的数据格式与规范，实现设备数据的统-管理，降低不同厂家设备的传输组网、数据格式、

5、数据传输、数据转换、数据融合等差异化的复杂过程。全面梳理供水现有物联感知设备，包括管网水量、压力、水质等监测设备，远传水表、二次供水设备、智慈消火栓等，对每类设备进行分类管理，并制定数据通讯标准协议，构建供水物联设备标准化管理体系。（2）针对逐渐增多的远传表，建设计量中心平台，集中采集远传水表数据，并且制定公司远传户表上下行传输协议，规范标准，引入更安全的数据传输机制，实现智能水表及集中器设备集中管理。通过计量中心平台，解决不同厂家品牌和传输方式远传水表的统一管理问题，建立统一的数据协议，解决水表众多、协议多样、标准不一，管理维护困难的难题，实现混装互联，监管一体。（3）针对现有生产调度系统进

6、行升级，包括技术架构、数据处理性能、应用功能、安全性等方面，使其作为公司智慈水务建设的核心数据支撑系统，满足公司的数字化发展应用需求。3技术要求3.1 总体技术要求3.1.1技术路线要求（1）应符合国家规定的相关协议规范、技术规范、报文规范、数据规范和安全规范要求，使用标准一致的代码集、标准格式报文和表单的处理，保证系统的开放性、互联性和安全性，确保与己有和正在开发的各业务系统及平台的互联互通。（2）应符水务行业发展的方向以及现阶段的网站技术水平，整个应用系统的技术架构要构建在目前主流的框架上，架构结合云计算、大数据等先进的新技术，采用组件化设计思想，系统框架与业务逻辑分离，在具体的实现中，采

7、用四层架构的方式将系统分为应用支撑层、数据库层、应用层、表现层四层的架构。（3）在设计时要遵循高内聚、低耦合的设计原则，以尽量减少因业务变化带来的软件修改的工作量，且能够有助于快速完成系统升级。提供开发质量保障措施，如交叉检查机制、代码检查工具等；支持多种松耦合集成方式，在保证业务处理效率的同时，保证系统的nJ能性和可用性，避免故障传播。4）应具备开放性，支持多系统的接入，提供标准的对接接口和协议，提供的对接接口要采用通用的标准协议，并能够对接服务总线，以便利于集成进入智慈供水平台。（5）在设计时要充分考虑系统集成嵌入智慧供水平台的友好性及可行性，须实现系统无缝切换，菜单对应更换的效果。在其它

8、应用系统接入时应提供简便的接入方式，使应用系统只做少量的改造即可接入。（6）应主要采用B/S模式，业务表单应做到所见即所得，界面美观、简洁、高效，界面各部件的布局应保持合理性和一致性，在选择快捷键、缩写、提示和图标时应符合供水公司有限公司使用习惯。各系统浏览器应具备很好的兼容性，应共享使用供水公司有限公司的基础性数据，减少在本系统中单独进行.次配置，如部门、人员、权限、密码等。3.1.2系统技术要求系统组件化设计，面向对象，可做到灵活扩展。须采用正版操作系统、数据库等软件，系统后台数据库须支持国际知名厂商的主流产品（如ORAC1.E、DB2、SQ1.SERVER,NoSQ1.、MySQ1.、M

9、angoDB等）的最新或较新的标准版或企业版（正版）。系统须部署灵活，数据库分别建立联机事务处理O1.TP和联机分析处理O1.AP配国的分类数据库。在数据管理方面须可同时支持集中式、分布式、混合式等模式。各系统应基于主流的开发语言（如Java,.Net,Py1.hon等）技术开发，支持WindOWS或1.INUX或OSX等主流操作系统。系统设计应符合业界的开放标准，基于SoA理念，采用B/S或WS相结合的模式,支持XM1.和WebService等,支持各种主流操作系统和数据库平台。要求各系统表单、数据能够与上级政府监管部门的信息化系统做好表单、数据对接功能，实现上级系统H动取数功能。要求系统操

10、作易学易用、操作简单、尊重使用人员的工作习惯；提供完备的在线帮助和操作引导功能：所有业务用户操作界面均为中文。需明确硬件配置、操作系统、数据库系统和应用平台等方面的系统配置、安装、调试和优化方案。应对已有的同类系统数据进行梳理汇总整理工作，并根据信息系统需实现的功能要求、数据交互标准、数据接口标准的计划实施方案,负责将已有的同类系统的数据完整迁移至新建系统中。需明确数据库数据备份和灾难恢复的整体解决方案，以及恢复至正常使用状态的最长故障排除时间。应防止非法用户的侵入和病毒的攻击，应采取有效的安全策略和技术手段，从硬件系统、操作系统、数据库系统、应用软件等各个层面保证系统安全稳定运行，应采取综合

11、措施对互联网端和移动互联网的应用进行安全加固和管控。3.1.3运行环境要求（1）软件环境要求操作系统：综合性能和成本考虑，应用服务器、数据库服务器等应支持1.inux操作系统或WindOWS等主流操作系统，投标人应明确提出对何种操作系统的支持。数据库：应能支持主流数据库系统，如不限于知名厂商的主流产品（如ORAC1.E、DB2、SQ1.SERVER,NoSQ1.、MySQ1.）,提供与大数据生态圈交互适配能力。（2）硬件环境要求：投标人应对系统使用的网络资源、计算资源、存储资源进行合理评估计算，提出本项目需要的基础设施环境方案，并对相关的配置提出建议。（3）灾备要求：投标人根据系统特点提出系统

12、灾备所需要的网络、存储等资源要求。（4） B/S客户端支持兼容主流操作系统，1.1.Windows7/8/10/11等。（5） B/S客户端能支持兼容主流浏览器，如、ChromesMicrosoftEdge等。（6） M/S移动端支持鸿蒙系统、安卓及IoS系统。(7)移动综合应用满足自建平台的同时，应能够在笫三方平台部署，如有需要需在第三方平台开发相关模块功能，并支持来H第三方模块嵌套部署。3.1.4非功能要求(1)性能要求：本项目应该具有良好的性能体验，在网络稳定的环境下操作性界面单一操作的系统响应时间小于5秒，在局域网内响应时间小于3秒。(2)可靠性要求：由应用系统自身原因导致的系统错误故

13、障，平均无故障时间(MTBF)应大于300天,平均修复时间(MTTR)应小于2h在线完成(排除人为误操作因素)，要求增量备份和全备份相结合的方式定期备份重要的系统数据。(3)各系统B/S端应完全支持300用户以上同时在线，移动端应完全支持300用户以上同时在线。(4)在线事务处理业务，平均响应时间4秒峰值响应时间5秒。(5)查询类业务，简单查询业务平均响应时间3秒，峰值响应时间5秒：熨杂查询业务平均响应时间5秒，峰值响应时间8秒。(6)在线分析类业务，平均响应时间10秒。(7)展示类业务，平均响应时间4秒，峰值响应时间10秒。(8)系统7X24小时连续运行，年故障1天，故障修复时间2小时。(9

14、)重要文档、资料、数据应采取防盗链、防下载等保护机制。(IO)可维护性要求：可维护性是指软件能够被简单方便地修改和升级。易于修改要求应用系统易读、易改、易测试，并且修改的影响局部化。易于升级要求数据库、应用服务器、开发工具能方便地进行版本升级，具有向下兼容性，易于升级也要求客户端的升级工作量较小。支持通过统一的图形界面，支持各构件的单独升级，并可在线升级功能，系统在运行过程中所发生的任何错误都应该有明确的错误编号，并能在系统的相应维护手册中查到错误处理方法与步骤。(I1.)可扩展性要求：在硬件条件满足的情况下，并发处理能力应该近似线性增长。(12)安全性要求：本项目中与外网连接部分，较容易受到

15、来自互联网的攻击。攻击者为r干扰工作秩序或窃取敏感信息，采用Web应用攻击、拒绝服务攻击、暴力破解攻击、上传恶意木马等方式，实现篡改网页、中断服务、窃取信息、控制网站等攻击目标。因此，本项目应重点设计应用系统安全、数据安全、网络传输安全等。系统开发和实现的安全性保证系统架构必须满足有关安全的标准。3. 1.5系统对接要求本项目涉及与在用系统数据对接和功能对接，特别是与智慧供水平台以及物联网平台与其他业务系统，系统设计时应采用标准化的接口服务协议，能够与现有系统进行集成，实现数据共享。3.2详细技术要求3.2. 1物联网平台3.3. 1.1平台技术需求（1）多协议支撑和管理需求物联网平台需对不同设备、不同通信协议进行统一支撑和管理,通过对通信协议自定义编解码插件方式，对通讯协议和网络协议进行上传和扩展，来满足各类物联网感知设备的接入。（2）数据治理需求物联网感知设备在实际运行中，由于受到传感器错误、网络通讯故障等问题，导致正常的数据中出现异常数据干扰，降低数据分析的准确性，所以物联网平台应具备数据修复功能，对异常数据提供治理机制。要求提供两种治理方式：I）平台提供自动治理算法，实现对异常数据批量治理，治理算法分为固定值、平均值、随机值算法三种类型。II）提供人工修复方式，支持通过人工补录或修改的方式对数据进行修复。
