1、保利地产交付实测实量操作指引目录一 .编制目的2二 .实测实量体系框架2三 .实测实:的范围2四 .毛坯实测实量指引24.1. 1室内净高的差（房间尺寸）24.1.1 房间开间/进深偏差（房间尺寸）34.1.2 顶板水平度极差（房间尺寸）41.2.1开关插座高度儡差（设备安装）S1.3,1墙体表面平整度（墙面）61.3.2墙面垂宜度（堵而）71.3.3阴阳的方正（墙面）81.4.1地面表面平整傻（地面）91.4.3地面水平度极差（地面）101.5.1户内门洞尺寸偏差（门洞尺寸）10五.精装实测实量指弓1121.1.1室内冷高偏差（后间尺寸）121.1.2房间开间/进深偏差（房间尺寸）131.1

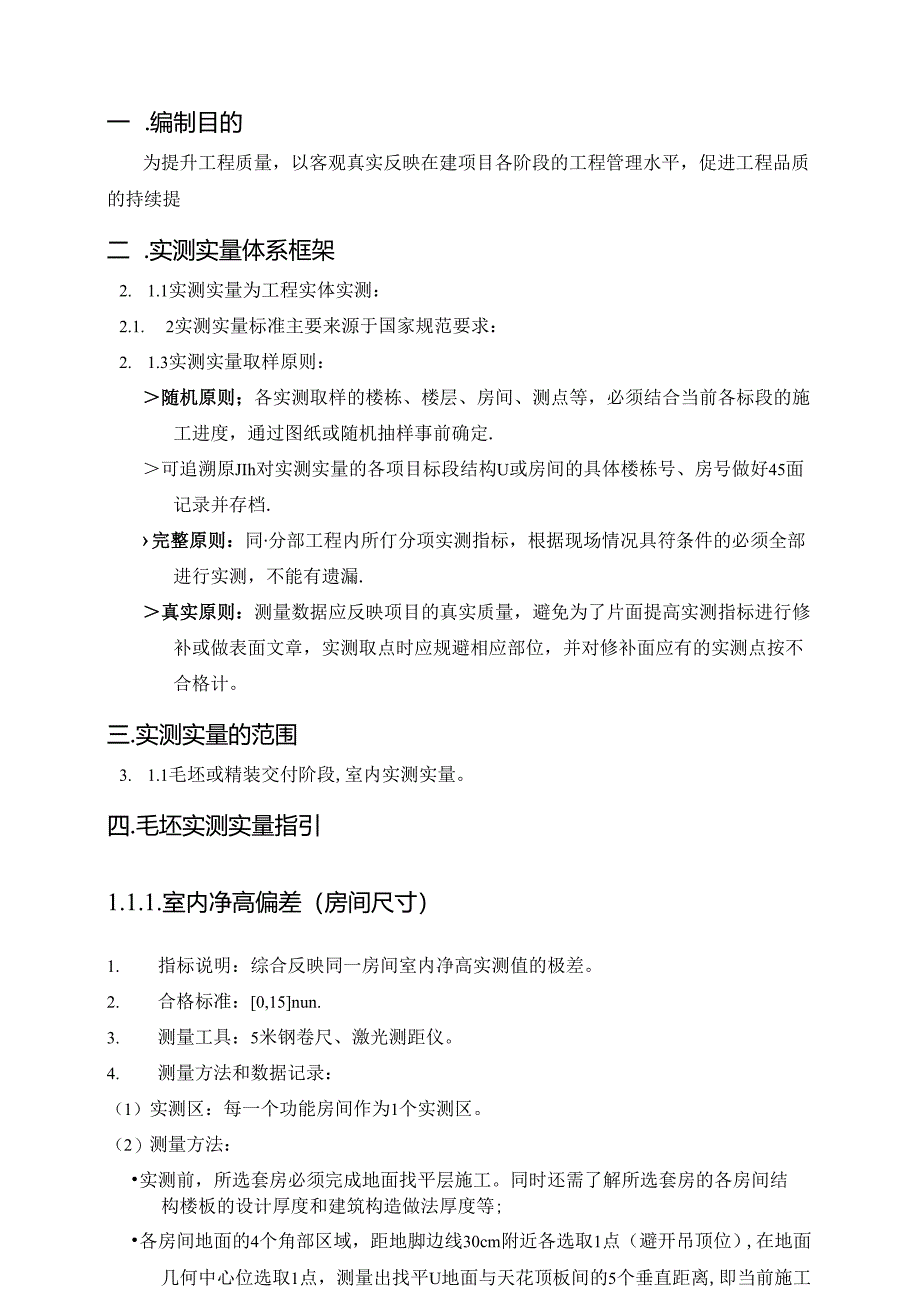

2、.3吊顶水平度（房间尺寸）131.2.1并列面板高度儡差（设备安装）141.3.1涂料摘面、堵破表面平整度151.3.2涂料墙面墙砖表面垂直度161.3.3涂料阴阳角、墙砖阴阳角方正171.4.1 表面平整度（地面怖面矽）181.4.2 接缝高低差（地面饰而破）191.4.3 1门框正、侧面垂宜度（室内门）20一 .编制目的为提升工程质量，以客观真实反映在建项目各阶段的工程管理水平，促进工程品质的持续提二 .实测实量体系框架2. 1.1实测实量为工程实体实测：2.1. 2实测实量标准主要来源于国家规范要求：2. 1.3实测实量取样原则：随机原则；各实测取样的楼栋、楼层、房间、测点等，必须结合当

3、前各标段的施工进度，通过图纸或随机抽样事前确定.可追溯原JIh对实测实量的各项目标段结构U或房间的具体楼栋号、房号做好45面记录并存档.完整原则：同分部工程内所仃分项实测指标，根据现场情况具符条件的必须全部进行实测，不能有遗漏.真实原则：测量数据应反映项目的真实质量，避免为了片面提高实测指标进行修补或做表面文章，实测取点时应规避相应部位，并对修补面应有的实测点按不合格计。三.实测实量的范围3. 1.1毛坯或精装交付阶段,室内实测实量。四.毛坯实测实量指引1.1.1.室内净高偏差（房间尺寸）1. 指标说明：综合反映同一房间室内净高实测值的极差。2. 合格标准：0,15nun.3. 测量工具：5米

4、钢卷尺、激光测距仪。4. 测量方法和数据记录：（1）实测区：每一个功能房间作为1个实测区。（2）测量方法：实测前，所选套房必须完成地面找平层施工。同时还需了解所选套房的各房间结构楼板的设计厚度和建筑构造做法厚度等;各房间地面的4个角部区域，距地脚边线30cm附近各选取1点（避开吊顶位）,在地面几何中心位选取1点，测量出找平U地面与天花顶板间的5个垂直距离,即当前施工阶段5个室内净高实测值。（3）合格率计算点：比较5个实测值之间的极差。极差大于15mm,则该房间净高指标不合格.（4）示例：室内净Ifii测用示意1.1.2房间开间/进深偏差（房间尺寸）1. 指标说明：选用同一房间内开间、进深实际尺

5、寸之间的极差。2. 合格标准：0,15m11u3. 测量工具：5米钢卷尺、激光测距仪.4. 测量方法和数据记录：（1）每个功能房间的开间和进深分别各作为1个实测区，累计实测实量6个功能房间的12个实测区。（2）同一实测区内按开间（进深）方向测量墙体两端的距离，各得到两个实测值，比较极差.（3）示例：1.1.3顶板水平度极差（房间尺寸）1. 选取同一功能房间能顶板内四个角点和一个中点距离同一水平基准线之间5个实测值的极差值，综合反映同房间桂顶板的平整程度。2. 合格标准：IOmin,3. 测量工具：激光扫平仪、具有足够刚度的5米钢卷尺（或2米靠;尺、激光测距仪）。.测量方法和数据记录：（1）实测

6、区：已完成腋子的同一功能房间内顶板作为1个实测区。同一功能房间内顶板需已完成腻了施匚。（2）测属方法：同一实测区内.（3）使用激光扫平仪，在实测板跨内打出一条水平基准线。同一实测区距顶板天花线30CM处位置选取I个角点，以及板跨几何中心位（若板单侧挎度较大可在中心部位增加1个测点），分别测量碎顶板与水平基准线之间的5个垂直距高。（4）合格率计算点：以最低点为基准点，计算另外四点与城低点之间的偏差，最大偏差值W15mm时，5个偏差值（基准点偏差值以0计）的实际值作为判断该实测指标合格率的5个计算点。最大偏差值15mm时，5个偏差值均按最大偏差值计,作为判断该实测指标介格率的5个计算点。（5）示例

7、:顶板水平度测量示意1.2.1开关插座高度偏差（设备安装）1. 指标说明：该指标为同房间内，各墙面相同标高位的电气底盒与同水平线距离的极差。主要反映观感质地。2. 合格标准：O,5ran3. 测量工具：激光扫平仪、5米钢卷尺。4. 测量方法和数据记录：（1）本指标原则上在抹灰阶段或底盒标高调整并固定完成测星:。（2）每一个功能房间作为1个实测区。（3）在所选套房的某一功能房间内，使用激光扫平仪在墙面打出一条水平线。以该水平线为基准，用钢卷尺测量该房间内同标高各电气底盒上口内壁至水平基准线的距高。选取其与水平基准线之间实测值的极差，作为判断该实测指标合格率的1个计算点。（4）示例：4.1.1 墙

8、体表面平整度（墙面）1. 指标说明：反映乂高范围内墙体表面平整程度.2. 合格标准：0,4Eo3. 测量工具：2米拈尺、楔形塞尺。4. 测量方法和数据记录：（1）实测区与合格率计算点：每一面增为1个实测区。每一测尺实测值为一个合格计算点。（2）测量方法： 当墙面长度小于4米，在同墙面顶部和根部4个角中，选取左上、右下2个角按45度角斜放旅尺分别测量1次,在距离地面20Cm左右的位置水平测1次： 当堵面长度大于4米，在同一墙面4个角任选两个方向各测量1次,在增长度方向任意位置增加2次水平测量,在距离地面20cm左右的位置水平测2次： 所选实测区增面优先考虑有门窗、过道洞口的，在各洞口45度斜测一

9、次，洞口两边竖向各测一次： 以上各实测值作为合格率1个计算点.（3）数据记录：同一实测区，一个实测值作为一个合格率计算点。（4）示例：1.3.2墙面垂直度（墙面）1. 指标说明：反映乂高范围体垂直的程度.2. 合格标准：0,4Eo3. 测量工具：2米鸵尺.4. 测量方法和数据记录：（1）实测区与合格率计算点：每面墙作为1个实测区：每测尺的实测值作为个合格计算点.（2）测量方法：同一实测区内 当墙长度小于3米时;同面墙距两端头竖向阴阳角约30Cm位置，分别按以下原则实测2次：一是靠尺顶端接触到上部睑顶板位理时测1次垂直度，二是靠尺底端接触到卜一部地面位置时测I次垂直度： 当墙长度大于3米时，同一

10、面墙距两端头竖向阴阳角约30Cm和墙体中间位置,分别按以下原则实测3次:一是靠尺顶端接触到上部磴顶板位置时测1次垂直度，二是鸵尺底端接触到下部地面位置时测1次垂宜度，三是在熠长度中间位置靠尺基本在高度方向居中时测1次垂直度： 具备实测条件的门洞口墙体垂直度为必测项。（3）数据记录：同一实测区，个实测值作为个合格率计算点。（4）示例1.3.3阴阳角方正（墙面）1. 指标说明：反映层高葩围内墙体阴阳角方正程度。2. 合格标准：4mm.3. 测量工具：阴阳角尺。1. 测量方法和数据记录：（1）每面墙的任菽一个阴角或阳角均可以作为1个实测区。（2）选取对观感影响较大的阳阳角，同个部位，从地面向上300

11、Mn和150011m位置分别测量1次.2次实测值作为判断该实测指标合格率的2个计算点。（3）示例：1.4. 1地面表面平整度（地面）1. 指标说明：反映找平层地面表面平整程度。2. 合格标准：毛坯房交付地面基层表面平整度水泥砂浆面层0,41.三水泥混凝土面层0,5m11.3. 测量工具：2米辨尺、楔形塞尺。4. 测星方法和数据记录： 1）每一个功能房间地面都可以作为1个实测区，累计实测实量6个实测区。（2）任选同一功能房间地面的2个对角区域,按与墙面夹角45度平放辨尺测量2次,加上房间中部区域测量一次，共测量3次客餐厅或较大房间地面的中部区域需加测1次。 3）同功能房间内的3或4个地面平整度实

12、测值，作为判断该实测指标合格率的3或4个计算点。 4）所选2套房地面表面平盛度的不满足6个实测区时，需增加实测套房数。1.4.3地面水平度极差（地面）1. 指标说明：考虑实际测砧的可操作性,选取同一房间找平必地面四个角点和一个中点与同一水平线距离之间极差的圾大值作为实测指标，以综合反映同一房间找平层地面水平程度。2. 合格标准：0,10mm.3. 测量工具：激光扫平仪、具有足够刚度的5米钢卷尺（或2米靠尺、激光测距仪）。4测量方法和数据记录：（1）每一个功能房间地面都可以作为1个实测区，累计实测实量8个实测区。（2）使用激光扫平仪，在实测板跨内打出条水平基准线。同实测区地面中间区域和4个角部区

13、域，距地脚边线30Cm以内各选取1点，在地面几何中心位选取1点，分别测量找平层地面与水平基准线之间的5个垂直距离。以最低点为基准点，计算另外4点与最低点之间的偏差。偏差值W1.Omm时,该实测点合格；最大偏差值W15e时，5个偏差值（基准点偏差值以。计）的实际值作为判断该实测指标合格率的5个计算点。最大偏差值15mm时，5个偏差值均按最大偏差值计，作为判断该实测指标合格率的5个计算点.（3）所选2套房中地面水平度极差不满足8个实测区时，需增加实测套房数,现象。2. 合格标准：高度偏差-10,10ran:宽度偏差一10,10mm.3. 测量工具：5米钢卷尺。4. 测量方法和数据记录：（1）每个户

14、内门洞都作为1个实测区，累计12个实测区。入户门门洞必选。（2）实测前需了解所选套房各户内门洞口尺寸。实测前户内门洞口侧面需完成抹灰收口和地面找平层施工，以僦保实测值的准确性。（3）实测在施工完地面找平履后，I可一个户内门洞口尺寸沿宽度、离度各测2次.若地面找平层未做，则从现场一米标高线测量并计算实测户内门洞口高度2次。度2个测量值与设计值之间偏差的最大值，作为高度偏差的1个实测值：宽度的2个测量值与设计值之间偏差的最大值,作为宽度偏差的1个实测值:墙厚则左、右、顶边各测量一次，3个测量值与设计值之间偏差的最大值，作为墙厚偏差的1个实测值。每个实测值作为判断该实测指标合格率的1个计算点，个测区

15、有三个实测值，一个实测点作为一个合格率计算点。（4）如现场已经施工完门套底板，则测宽装饰面一恻与砌体墙或脸墙基层疑似最大距离，如此距离不大下门套贴股宽度的1/2,且宽度和百度尺寸偏差符合耍求，则对应的相关实测值合格；如一项不合格，则对应的相关实测值为不合格。（5）所选2套房中户内门洞尺寸偏差的实测区不满足12个时，需增加实测套房数。（6）示例:五.精装实测实量指引1.1.1室内净高偏差(房间尺寸)1 .指标说明：综合反映同一房间室内净高实测值的极差。2 .合格标准:O,15m.3 .测量:工具：5米钢卷尺、激光测距仪。4 .测量方法和数据记录：(1)实测区：每个功能房间作为1个实测区。(2)测量方法:实测前，所选套房必须完成地面找平层施工。同时还需了解所选套房的各房间结构楼板的设计厚度和建筑构造做法厚
