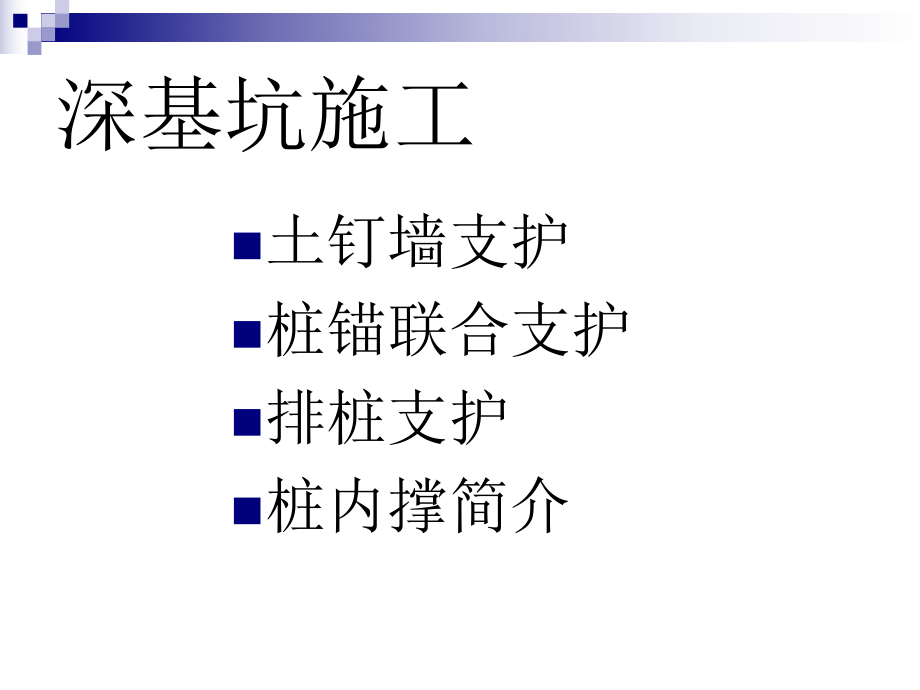

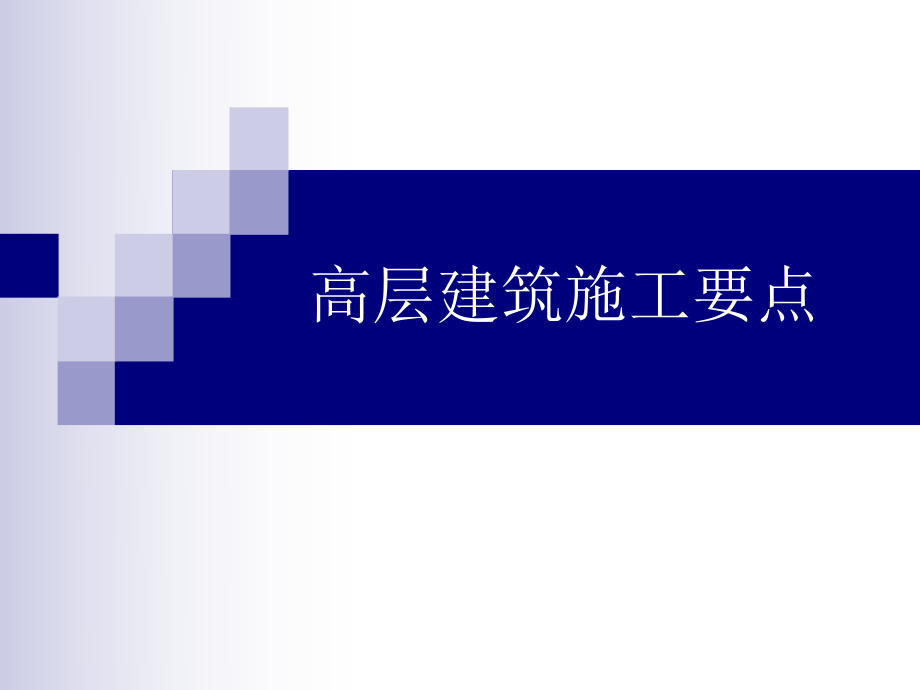

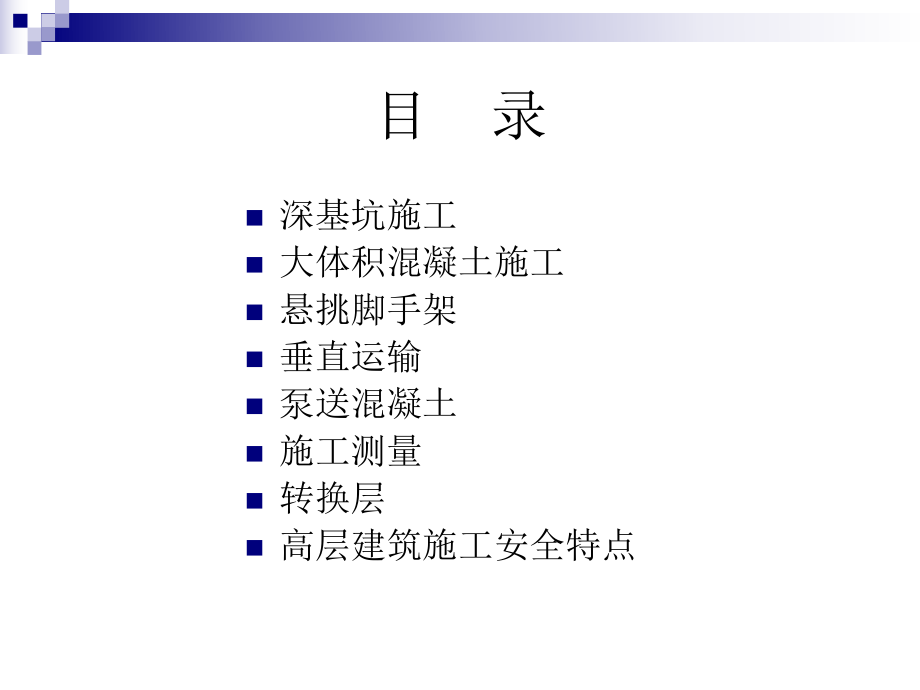

1、高层建筑施工要点目 录n深基坑施工n大体积混凝土施工n悬挑脚手架n垂直运输n泵送混凝土n施工测量n转换层n高层建筑施工安全特点深基坑施工n土钉墙支护n桩锚联合支护n排桩支护n桩内撑简介土钉墙支护适用条件控制要点n严格分层分段开挖,严禁超挖n地下水、地表水的控制n混凝土强度达不到80%不能进行下一步作业n勤观察，勤监测n先方案，后施工,不违规不违法n注重细节，精心施工桩锚联合支护控制要点n在桩施工完成以后要求进行冠梁的施工,冠梁强度达到80%以上方可进行开挖。n仍然要分层分段进行开挖n仍然要加强观测n仍然要求上层强度达到80%n仍然要有效控制地下水排桩支护施工要点n确保支护结构的承载能力，按规范

2、进行检验和检测。 降水、护壁、隔桩施工等等。n开挖前冠梁强度要达到设计强度的80%n开挖要满足设计工况要求。n仍然要加强监测。桩内撑简介深基坑施工中开挖支护和降水的关系n支护方案选择与降水、开挖需要统筹考虑。n支护要与基坑开挖、降水紧密配合。n开挖工况要与设计支护工况相一致。n降水要贯穿支护和开挖以及基坑施工的全过程n支护反影响降水和开挖。深基坑施工的几个重要问题n专家论证制度n“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。 大体积混凝土施工大体积混凝土定义n大体积混凝土mass concrete混凝土结构实体最小几何尺寸不小于1m的大体量混凝土或预计会因混凝土中胶凝材料水化引起温度变化和

3、收缩而导致有害裂缝产生的混凝土.温度控制指标案例:上海闵浦大桥承台大体积混凝土n承台长86.8m,宽44m,厚7mn混凝土C30,采用60d强度.单方水泥用量175kg,粉煤灰+矿粉掺量91%,外加剂P621掺量0.7%.n保温养护:一层薄膜+两层麻袋n浦西承台采用了上部覆盖一层薄膜+一层麻袋保温,内部布置4层冷却水管,水平竖直间距均为1m.浦西承台的施工现场图片控制要点n选用高强度水泥、高效减水剂掺加粉煤灰等措施减少水泥用量。n表面覆盖保温养护。n留设测温点进行温度测量监控。n重视早期养护覆盖薄膜和二次模压。悬挑脚手架n分层分段悬挑高度建议不要超过20米n超过20米高度的悬挑脚手架方案要经过

4、专家论证。n搭设前要有方案和计算书。n拆除比搭设的安全风险要大。高层建筑垂直运输n高层建筑施工，每天都有大量建筑材料、半成品、成品和施工人员要进行垂直运输，因此，起重运输机械的正确选择和使用非常重要。n在高层建筑施工中，垂直运输作业具有下述特点： n 1、运输量大n 2、机械费用大n 3、对工期影响大n因此说，高层建筑的施工速度在一定程度上取决于施工所需物料的垂直运输速度。塔吊塔吊基础布置塔吊基础控制要点n和产品说明书不同时要经过计算。n一定要查看核对地质勘查报告条件。n塔吊基础桩暴漏在外的一定在桩之间加支撑。内爬式塔吊n内爬塔式起重机的爬升目前主要利用液压爬升系统，它分液压缸设在中间的中心顶

5、升式内爬系统和液压缸设在塔身一侧支撑梁上的侧顶升内爬系统。群塔作业n1、两台及以上塔机作业应编制群塔安全作业方案。 n2、两台塔式起重机之间的最小架设距离应保证处于低位塔式起重机的起重臂端部与另一台塔式起重机的塔身之间至少有2m（d1） 的距离；处于高位塔式起重机的最低位置的部件（吊钩升至最高点或平衡重的最低部位）与低位塔式起重机中处于最高位置部件之间的垂直距离不应小于2m （d2）。 施工电梯n根据我国一些高层建筑施工时外用施工电梯配置数量的调查，一台单笼齿轮齿条驱动的外用施工电梯，其服务面积一般为24万平方米。n外用施工电梯布置的位置，应便利人员上下和物料集散；由电梯出口到各施工处的平均距

6、离应最近；便于安装附墙装置；接近电源，有良好的夜间照明。施工电梯基础n地耐力和承台配筋、尺寸、位置应符合说明书或设计要求。n基础周围排水畅通，平面不积水。n安装在地下室顶板上的必须进行设计计算，必要时采取加固措施。 施工电梯卸料平台n1、卸料平台上设置楼层标示牌。n2、卸料平台应满铺脚手板。n3、搭设高度超过50m 及以上的卸料平台安全专项施工方案应通过专家论证。泵送混凝土n输送泵选择要根据工程需要输送的最大高度和距离来确定。n采用合适的混凝土塌落度，经验来讲，超过50米高度的最好采用200以上的塌落度。n砂率在40%50%之间泵送效果最好。n目前世界上泵送最大的高度是迪拜塔601米。高层建筑

7、测量控制n激光铅垂仪一次投射高度不要大于50米。超过50米后重新设点，下部控制点封闭。n要规范进行沉降观测。n要规范进行倾斜观测。n高程竖向传递超过50米要重新设置传递点。首层控制点楼层控制点转换层n混凝土模板支撑工程：搭设最大的高度在5-8米需编制方案，要有计算书，8米以上需要专家论证；n搭设最大的跨度在10-18米需编制方案，要有计算书，18米以上需要专家论证；n每米集中线荷载在：15-20KN需编制方案，要有计算书， 20KN以上需要专家论证；n每平方施工总荷载：10-15KN需编制方案，要有计算书， 15KN以上需要专家论证；n模板支撑架体高度大于宽度且周边无支撑的情况同样需要编制方案计算经过专家论证。高大模板要严格执行方案和规范施工高层建筑安全特点n危险性较大工程较多，大多需要计算或经过专家论证，需严密防范风险。n施工机械安全风险增加，需重点关注。n安全防护点多面广。n施工用水和用电以及临时厕所等投入增加，注意一次投入统筹考虑。n重视专职安全员的配备工作。谢谢大家
