脚手架施工要点.ppt
《脚手架施工要点.ppt》由会员分享,可在线阅读,更多相关《脚手架施工要点.ppt(27页珍藏版)》请在优知文库上搜索。

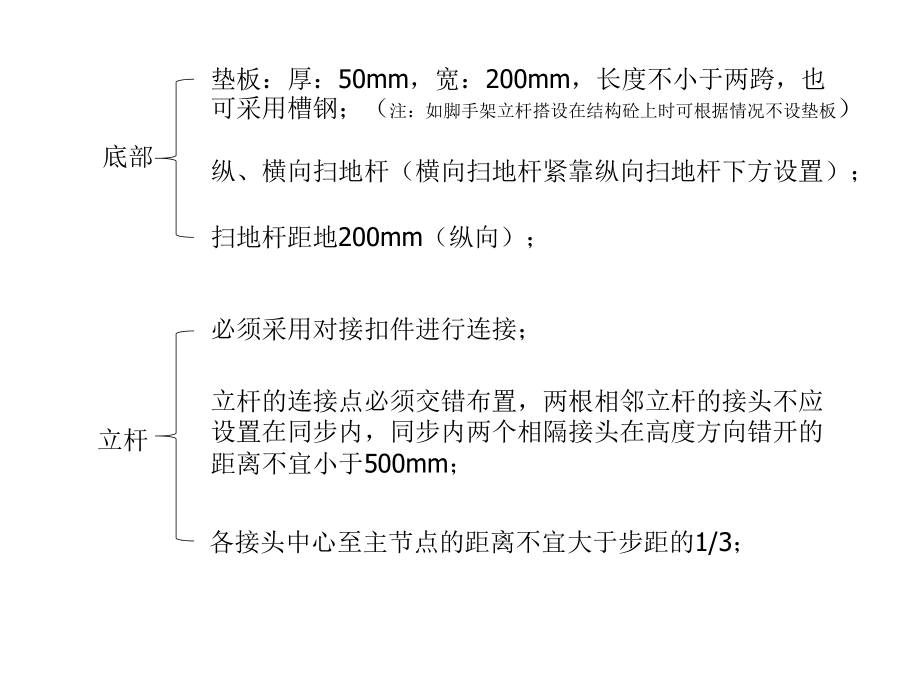

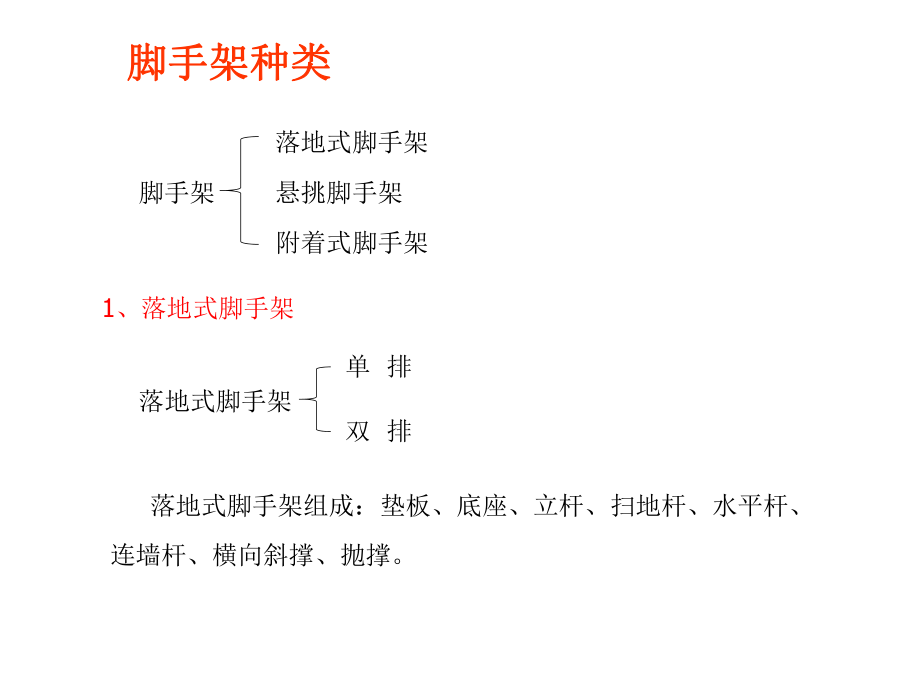

1、脚手架作业施工 脚手架种类脚手架种类落地式脚手架脚手架悬挑脚手架落地式脚手架附着式脚手架单 排双 排 落地式脚手架组成:垫板、底座、立杆、扫地杆、水平杆、连墙杆、横向斜撑、抛撑。1、落地式脚手架底部垫板:厚:50mm,宽:200mm,长度不小于两跨,也可采用槽钢;(注:如脚手架立杆搭设在结构砼上时可根据情况不设垫板)纵、横向扫地杆(横向扫地杆紧靠纵向扫地杆下方设置);扫地杆距地200mm(纵向);必须采用对接扣件进行连接;立杆立杆的连接点必须交错布置,两根相邻立杆的接头不应设置在同步内,同步内两个相隔接头在高度方向错开的距离不宜小于500mm;各接头中心至主节点的距离不宜大于步距的1/3;立杆
2、接头交错设立单排立面示意图纵向水平杆(大横杆)应设置在立杆的内侧并不应小于3跨;纵向水平杆对接接头布置 对接:相邻两根纵向水平杆的接头不应设置在同步或同跨内;水平错开的距离不应小于500mm;各接头距最近主节点的距离不应大于纵距的1/3。应采用对接扣件连接或搭接;搭接:搭接长度不应小于1m,并应等间距设置3个旋转扣件固定,扣件盖板边缘至水平杆杆端的距离不应小于100mm。横向水平杆主节点(必须设置);非主节点(根据脚手板的需要等间距设置,最大间距不应大于纵距的1/2);纵向水平杆搭接接头布置悬臂高度不应超过2步;预埋钢管、预留洞口、柱子;转角处、开口型应增设连墙件,垂直间距不应大于建筑物层高,
3、且不应大于4m;距主节点的距离300;连墙杆间距2步3跨,最大间距不得超过3步3跨;水平设置或下斜,与最外排的脚手架连接;剪刀撑宽度不应小于4跨,且不应小于6m;斜杆与地面倾角4560之间;搭接长度不小于1m,不少于2个旋转扣件固定,扣件盖板边缘至杆端的距离不小于100mm;架高24m的必须在外侧两端、转角及中间间隔不超过15m的立面上,各设置一道剪刀撑,并应由底至顶连续设置;24m的应在外侧全立面连续设置剪刀撑;剪刀撑应随立杆、纵向和横向水平杆等同步搭设,不得滞后安装;开口型双排脚手架的两端均必须设置横向斜撑;横向斜撑由底至顶呈之字形连续布置;高度24m以上的封闭型脚手架拐角及中间应每隔6跨
