NB-T20696-2023核电厂催化板式非能动氢气复合器定期检查与试验.docx

《NB-T20696-2023核电厂催化板式非能动氢气复合器定期检查与试验.docx》由会员分享，可在线阅读，更多相关《NB-T20696-2023核电厂催化板式非能动氢气复合器定期检查与试验.docx（9页珍藏版）》请在优知文库上搜索。

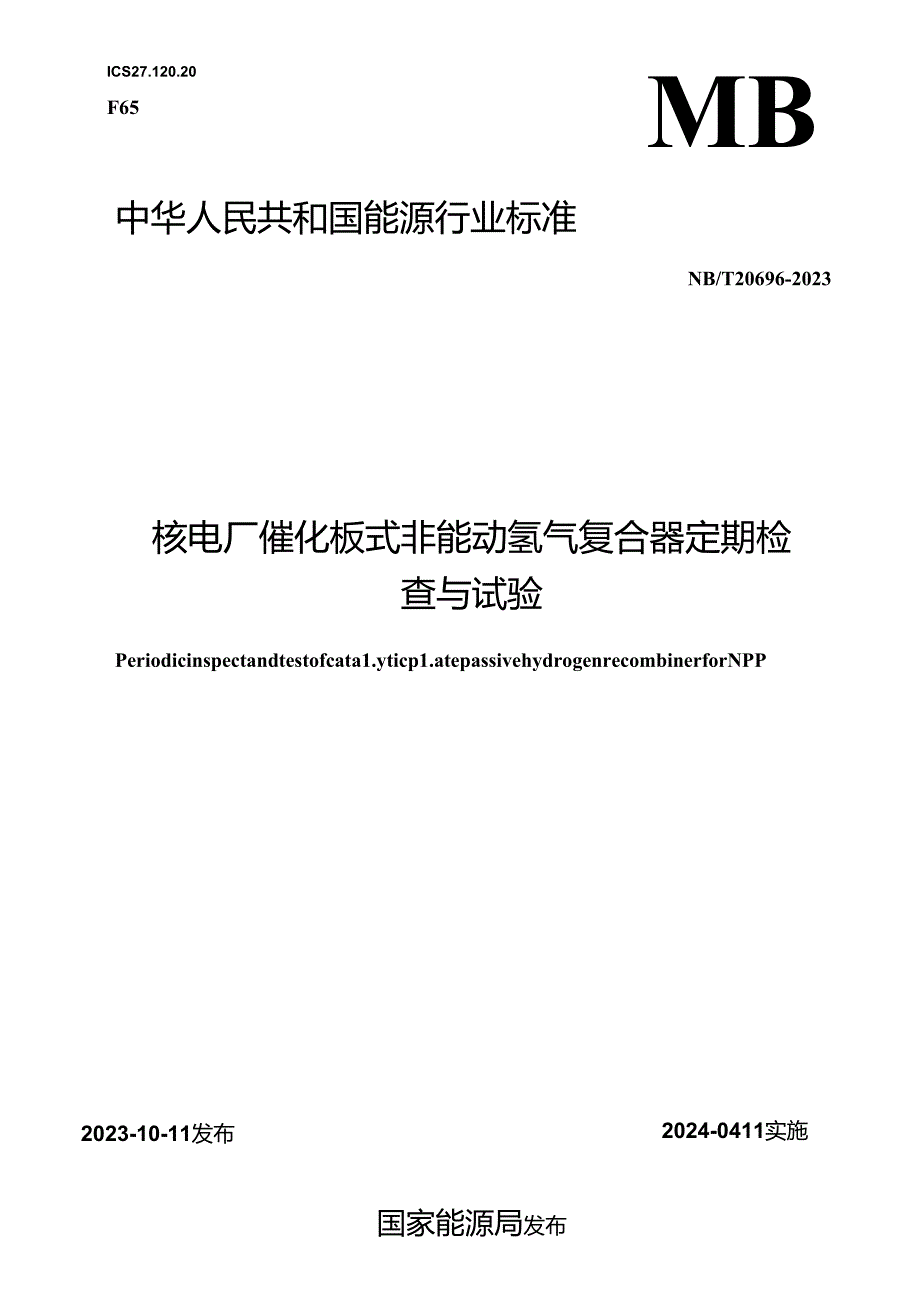

1、ICS27.120.20F65MB中华人民共和国能源行业标准NB/T20696-2023核电厂催化板式非能动氢气复合器定期检查与试验2024-0411实施Periodicinspectandtestofcata1.yticp1.atepassivehydrogenrecombinerforNPP2023-10-11发布国家能源局发布目次前言IIIJuff1.12规范性引用文件I3术语与定义I4试验项目25总体要求26抽检原则27试粉装置28外观检查29催化板消乳性能试验310记录和报告3附录A（资料性附录）催化板定期试验装置5附录B（资料性附录）催化板PJ生方法6NB20696-2023本文件

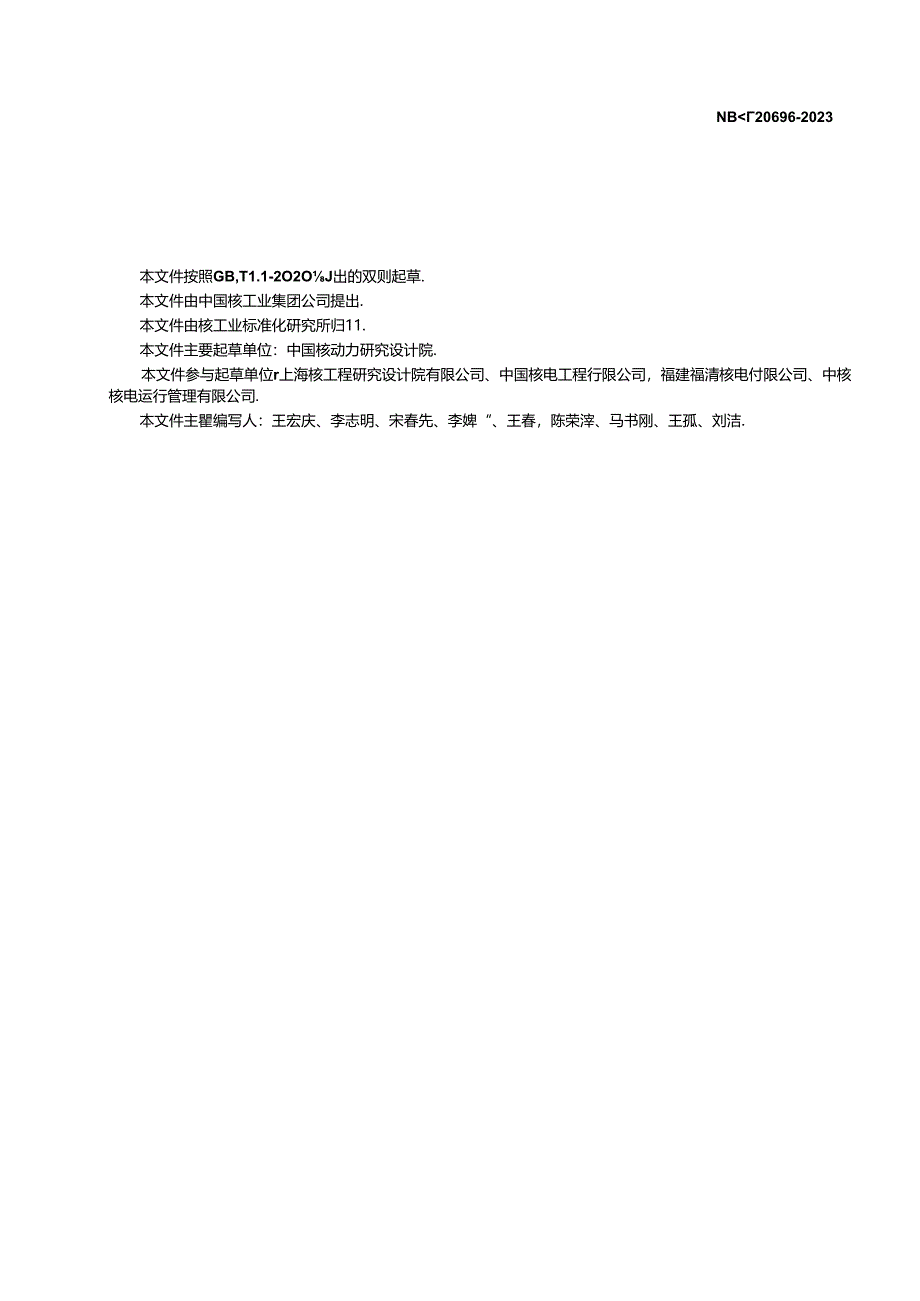

2、按照GB,T1.1-2O2OJ出的双则起草.本文件由中国核工业集团公司提出.本文件由核工业标准化研究所归11.本文件主要起草单位：中国核动力研究设计院.本文件参与起草单位r上海核工程研究设计院有限公司、中国核电工程行限公司，福建福清核电付限公司、中核核电运行管理有限公司.本文件主瞿编写人：王宏庆、李志明、宋春先、李婢“、王春，陈荣滓、马书刚、王孤、刘洁.核电厂催化板式非能动氢气复合器定期检查与试验1范围本文件规定了核电厂解化板式非能动氢气更合器定期检查和试验的一般要求,包括试脸项目、总体婴求、抽检原则、仪器和设备、外观检查、催化板消级性能实险、记录和报告.本文件适用于核电厂催化板式非Ife动如

3、气笑合器，其他型式的非能动乳气制合器可参考本文件。2规花性引用文件下列文件对于本文件的应用是必不可少的.凡是注日期的引用文件,仅所注1:1期的版本适用于本文件。凡是不注口期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GBT52(核电厂安全系统定期试骁与监测3术语与定义下列术语和定义适用于本文件，X)再生regeneration通过物理或化学方法恢笈催化板性能的过程.12消氧效率nefficiencyofhydrogenremova1.含氮气的气体在通过一组催化板后乳气消除的效率XI()0%.C.式中：Co入口氮气体枳浓度，vo1.%;C1出口氧气体积浓度.vo1.%;X3检杳气体i

4、nspec1.iongas用于9证催化板消氮性能的气态介质.该气态介质山体枳浓度未(2.53.O)Vo1%乳气和空气组成.再生气体regenerationgas用于修复或再生催化板的气体介防,该气态介质由体积浓度为(58)vo1.%Hz和烈气组成.XS吹扫A1.体purginggas用于催化板再生时低缸浓度气氛所刖的气体介质，该气体介质为纯度99.9%的瓶气,4试事目售能动氯气复合零定期检查和试脸包括外观检查和催化板消缎性能试验.5总体要求5.1 应铜4定期试验大纲和试收操作Mt样。5.2 试帖中采取的安全技术和劳动防护、防火等，应执行现行的国家标准规范的规定.5.3 催化板消氮性能试的可在附

5、录A所示的装湿中或具有同等功能的奘应中进行.5.4 定期检饯和试验按照外观检在、催化板消乳件能试验的娱序进行.5.5 试验中使用的计仪器具应经过检定/校准且在有效期内.5.6 其他的定期试验总体要求和试验大纲要求参照GB/T520-I.6抽检JR*6.1 核安全汲的非能动氢气复合器抽检原则按照技术现格栈中的相关要求执行，非安全殴的非能动乳氮气受令器按照以下原则进行抽检，6.2 目初检查应抽检所有的非能动乳气乳笑台零.6.3催化板消包性能试监应至少抽检如个机加4数收的非能动辄气总合器，在4个大修或者换料周期内每台非能动软1气复合器至少完成一次定期检查和试验，每台被抽桧的II；能动氮气如合曙应至少

6、抽桧一组催化板。注：F1.傕化极为满足消乳件能试股所露的最少数显饰化板.一般为3张.6.4在后续的定期试脸中随抽检未被抽检的催化板.直到所仃催化板均被检住一制.然后抽检状态归辱，重新开始抽检.7ICItXB7.1 定期试验装置至少包括加热箱、检食室、再生支架、氯气浓度分析仪和流量计等，装置R体情况见附录A.7.2 加热箱应能提供检杳试验和再生所得的温度，井安装检表空或再生支架，7.3 检杳室应能够安装一加催化板，且俣证均匀进气，7.4 内牛.支架应能安装至少40张催化板.7.5 级气浓度分析仪H程(04)、.H2.ffi0.3vo1.%,7.6 气体流量计量程范用S1500)1.h,相度100

7、1.小.&以8外JR检童8.1 检叠步8.1.1 检杳分能动氢宓合器筋固件是否松动,进风U和出风I是否有炸物簿挡.8.1.2 检查催化板衣面足否书灰尘.8.2 3收准则8.2.1 农动城复合跑紧附件未松动.符合紧冏力矩要求-8.2.2 非能动辄发合器进风口和出风口无异物遮挡，8.3 结果处理8.3 .1非能动乳发合寄紧固件若松动,则用力矩扳手进行第附，进风I或出风U有异物墉挡则消除异闻8.4 .2催化板表面若有灰尘，则采取除尘措施，将催化板的表面灰尘吹扫干净，9催化横痛找性能试Ift9.19.1.1 将催化板安装在试监装置中检件模式加热箱中的松森空内9.1.2 将检杳模式加热箱温度控制在(45

8、-65)X7范国内的某,个魇定,实枝过程中保持温度波动在5C范围内，9.1.3 通入检查气体,控制检查气体流宽为(6001000)1./h数恸内的某一个价定值，实验过程中保持流点:波动在100U1.u9.1.4 记录氮浓度分析仪显示的氯气浓度随时间变化的数据.9.1.5 计鸵催化板的消乳效率n.9.2 3收准则15分钟内消甄效率1125%.9.3 结果处理9.3.1 若催化板消乳性能试验不合格,再抽检3组催化板进行实脸.若再仃1组不介格.则将该募能动辄气更合器内的所有傕化板取出进行再生，再生照附录B对应方法进行。9. 3.2四1.后抽竹至少5姐进行清氢性能实脸.若出现1组不合格，则应将该IF能

9、动衽气发合器内所有催化板进行报唆处理。10记录和报告10.1试监记录至少应包括：一一试验件的机组号、型号、标识码或编号等：-试验者和试验口期I一一所用试验装置、设备和仪器的名称、型号和编号；一一试验条件忿数；一一试验过程与结果试验期间所发生的异常情况.10.2试好看试验报告至少应包括： 引用试验大纲的编号和名称： 所用试脸装置、设备的说明：一所用测试仪器的名称、蟹号和编号及检定日期、有效期; 试验项目、试验条件的说明： 试验件的机姐号、型号、标识码或编号等；试验结果分析、结论和改进意见.催化板嵬甯“装量催化板定期试验袋置主要用于甘能动软,更合器在核电厂运行期间内的优化板的消辄性能试脸,催化板定

10、期试验装置流程图见图A.I.装置主要由供气的元、性能试脸中.元和再生单元组成.供气单元由检查气体、再生气体和吹扫气体以及相应的减压网和管路等祖成.检查气体是用于催化板定期性能试验的气体，通行选用（253.0）vo1.%氧气和空气的混合气.再生气体是用于修复或再生催化板的气体，通常选用一定浓度的氮气和箱气（辄气浓度建议为58o1.%）作为再生气体，吹扫气体用于氧分析仪零点校准和再生时建立惰性气体环境，通常选用高纯缸气.性能试险单元主要由松吉模式加热箱、松套空、1.气浓度分析仪、流I1.t计以及相应的管路和阀门等出成，检置空用干安装性能试验用的催化板，检将模式加热箝用于提供性能试的所福的环境温度，

11、流量计用于监测性能试验时检查气体流M,乳气浓度分析仪用于监测检杳究出口的乳气浓度.再生单元主要由再生模式加热箱、再生支架、流信计以及相应的管路和阀门等组成.再生支架用于安笠需再生的催化板，再生模式加热的用于提供再生所需的环境温度,i&iit计用于监测再生所需的吹扫气体和再生气体的流量.BBa.I化检定闲试餐量充*国MB催化板再生方法催化板再生在附录A规定的试验装置中进行，再生的方法为：D将需要再生的催化板放置于再生支架中，并将再生支架放置在再生模式加热箱内:2）将再生模式加热箱温度控制在为200IO-C：3）开启吹扫气体，控制气体流同为5001500Ih,维持520min;4）关闭吹扫气体后，开启再生气体,控制气体流量为5（X11200Ih维特1530min;5）关闭再生气体，静跣5min;7）开启吹扫气体，控制气体流垃为5001.50OUh.维持5IOmin。
