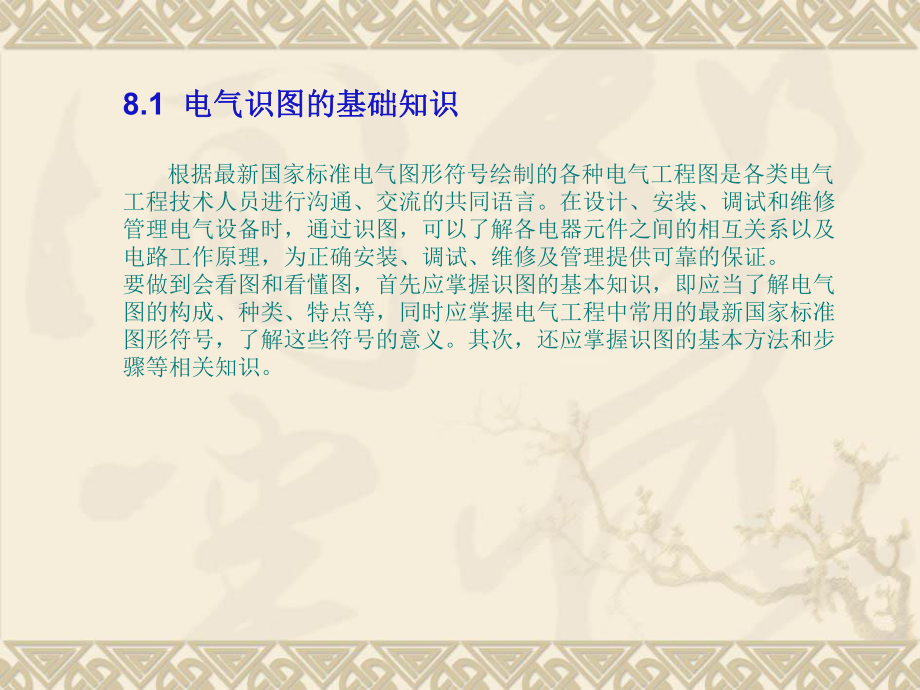

1、。建筑电气专业识图。第8章 建筑电气专业识图内容提要本章围绕本教材给出的某高层综合楼范例,介绍建筑电气专业识图的有关内容,包括:识图的一些基础知识、建筑电气专业施工图图纸内容、建筑电气专业施工图识图图例。教学目标了解电气图的构成、种类和特点;掌握建筑电气专业施工图识图方法;掌握建筑电气专业施工图图例;能看懂建筑电气专业施工图图纸;8.1 电气识图的基础知识电气识图的基础知识 根据最新国家标准电气图形符号绘制的各种电气工程图是各类电气工程技术人员进行沟通、交流的共同语言。在设计、安装、调试和维修管理电气设备时,通过识图,可以了解各电器元件之间的相互关系以及电路工作原理,为正确安装、调试、维修及管
2、理提供可靠的保证。要做到会看图和看懂图,首先应掌握识图的基本知识,即应当了解电气图的构成、种类、特点等,同时应掌握电气工程中常用的最新国家标准图形符号,了解这些符号的意义。其次,还应掌握识图的基本方法和步骤等相关知识。8.1.1 电气施工图的特点电气施工图的特点 1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的;2. 电气线路都必须构成闭合回路;3. 线路中的各种设备、元件都是通过导线连接成为一个整体的;4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图,以了解相互间的配合关系;5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等
3、往往不能完全反映出来,所以在阅读图纸时有关安装方法、技术要求等问题,要参照相关图集和规范。8.1.2 电气施工图的组成电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等,它是编制购置设备、材料计划的重要依据之一。3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。系统图反映了系统的基本组成、主要电气设备、元件之
4、间的连接情况以及它们的规格、型号、参数等。4. 平面布置图平面布置图是电气施工图中的重要图纸之一,如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等,用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。通过阅读系统图,了解系统基本组成之后,就可以依据平面图编制工程预算和施工方案,然后组织施工。5. 控制原理图包括系统中各所用电气设备的电气控制原理,用以指导电气设备的安装和控制系统的调试运行工作。6. 安装接线图包括电气设备的布置与接线,应与控制原理图对照阅读,进行系统的配线和调校。7. 安装大样图(详图)安装大样图是详
5、细表示电气设备安装方法的图纸,对安装部件的各部位注有具体图形和详细尺寸,是进行安装施工和编制工程材料计划时的重要参考。8.1.3 电气施工图的阅读方法电气施工图的阅读方法1. 熟悉电气图例符号,弄清图例、符号所代表的内容。电气符号主要包括文字符号、图形符号、项目代号和回路标号等。在绘制电气图时,所有电气设备和电气元件都应使用国家统一标准符号,当没有国际标准符号时,可采用国家标准或行业标准符号。要想看懂电气图,就应了解各种电气符号的含义、标准原则和使用方法,充分掌握由图形符号和文字符号所提供的信息,才能正确地识图。电气技术文字符号在电气图中一般标注在电气设备、装置和元器件图形符号上或者其近旁,以
6、表明设备、装置和元器件的名称、功能、状态和特征。单字母符号用拉丁字母将各种电气设备、装置和元器件分为23类,每大类用 一个大写字母表示。如用“V”表示半导体器件和电真空器件,用“K”表示继电器、接触器类等。双字母符号是由一个表示种类的字单母符号与另一个表示用途、功能、状态和特征的字母组成,种类字母在前,功能名称字母在后。如“T”表示变压器类,则“TA”表示电流互感器,“TV”表示电压互感器,“TM”表示电力变压器等。辅助文字符号基本上是英文词语的缩写,表示电气设备、装置和元件的功能、状态和特征。例如,“起动”采用“START”的前两位字母“ST”作为辅助文字符号,另外辅助文字符号也可单独使用,
7、如“N”表示交流电源的中性线,“OFF”表示断开,“DC”表示直流等。图8.1 常见电气图形常见的线路敷设方式如表8.1所示。表8.1 线路敷设方式的标注名称标注文字符号名称标注文字符号穿焊接钢管敷设SC穿电线管敷设MT穿硬塑料管敷设PC穿阻燃半硬聚氯乙烯管敷设FPC电缆桥架敷设CT金属线槽敷设MR塑料线槽敷设PR用钢索敷设M穿金属软管敷设CP穿聚氯乙烯塑料波纹电线管敷设KPC直接埋设DB电缆沟敷设TC混凝土排管敷设CE常见的导线敷设部位如表8.2所示。表8.2 导线敷设部位的标注名称标注文字符号名称标注文字符号沿或跨梁(屋架)敷设AB暗敷设在梁内BC沿或跨柱敷设AC暗敷设在柱内CLC延墙面敷
8、设WS暗敷设在墙内WC沿天棚或顶板面敷设CE暗敷设在屋面或顶板内CC吊顶内敷设SCE地板或地面下敷设F更多常用的电气工程图例及文字符号可参见国家颁布的电气图形符号标准。2. 针对一套电气施工图,一般应先按以下顺序阅读,然后再对某部分内容进行重点识读看标题栏及图纸目录了解工程名称、项目内容、设计日期及图纸内容、数量等。看设计说明了解工程概况、设计依据等,了解图纸中未能表达清楚的各有关事项。看设备材料表 了解工程中所使用的设备、材料的型号、规格和数量。看系统图 了解系统基本组成,主要电气设备、元件之间的连接关系以及它们的规格、型号、参数等,掌握该系统的组成概况。 看平面布置图 如照明平面图、插座平
