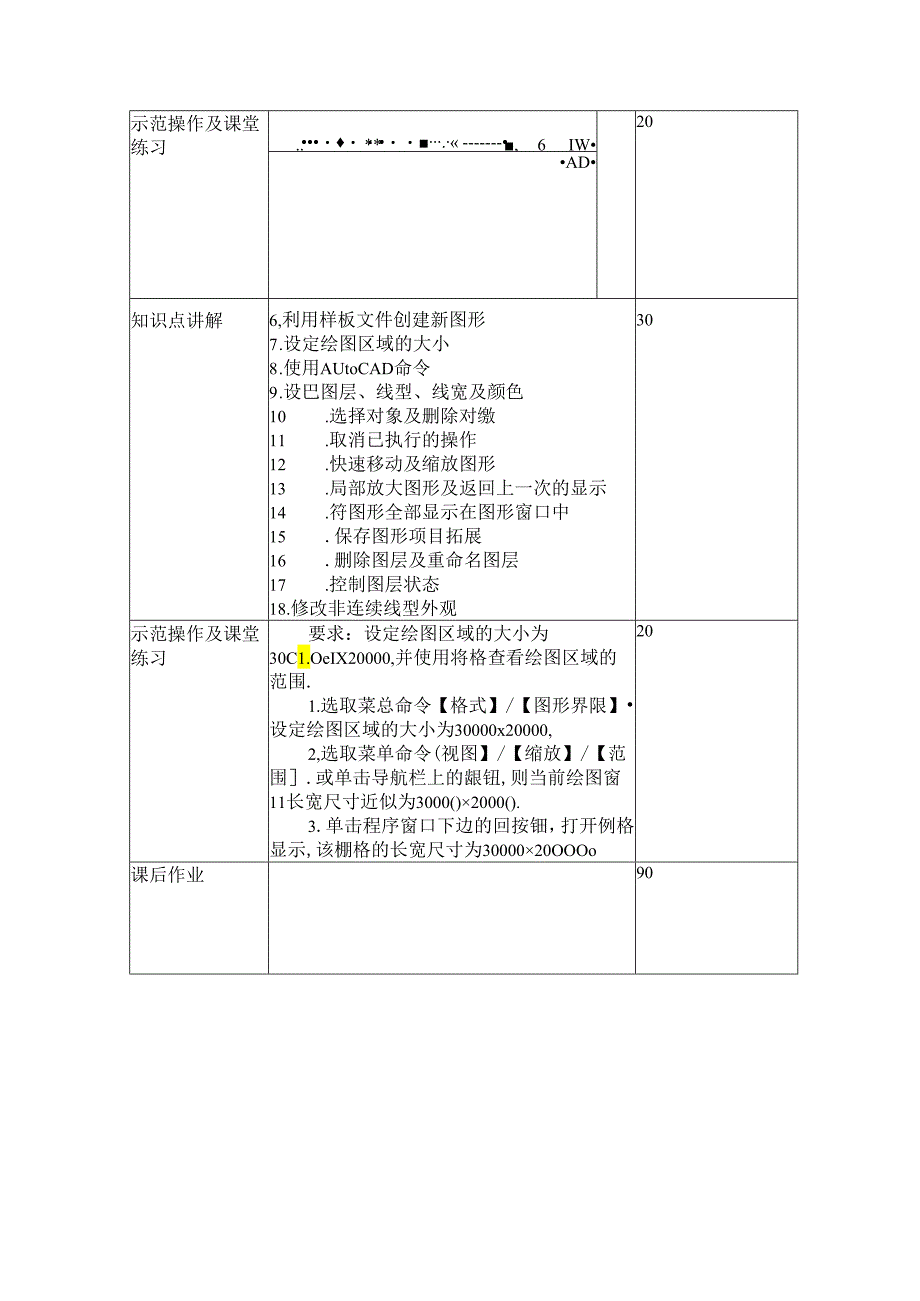

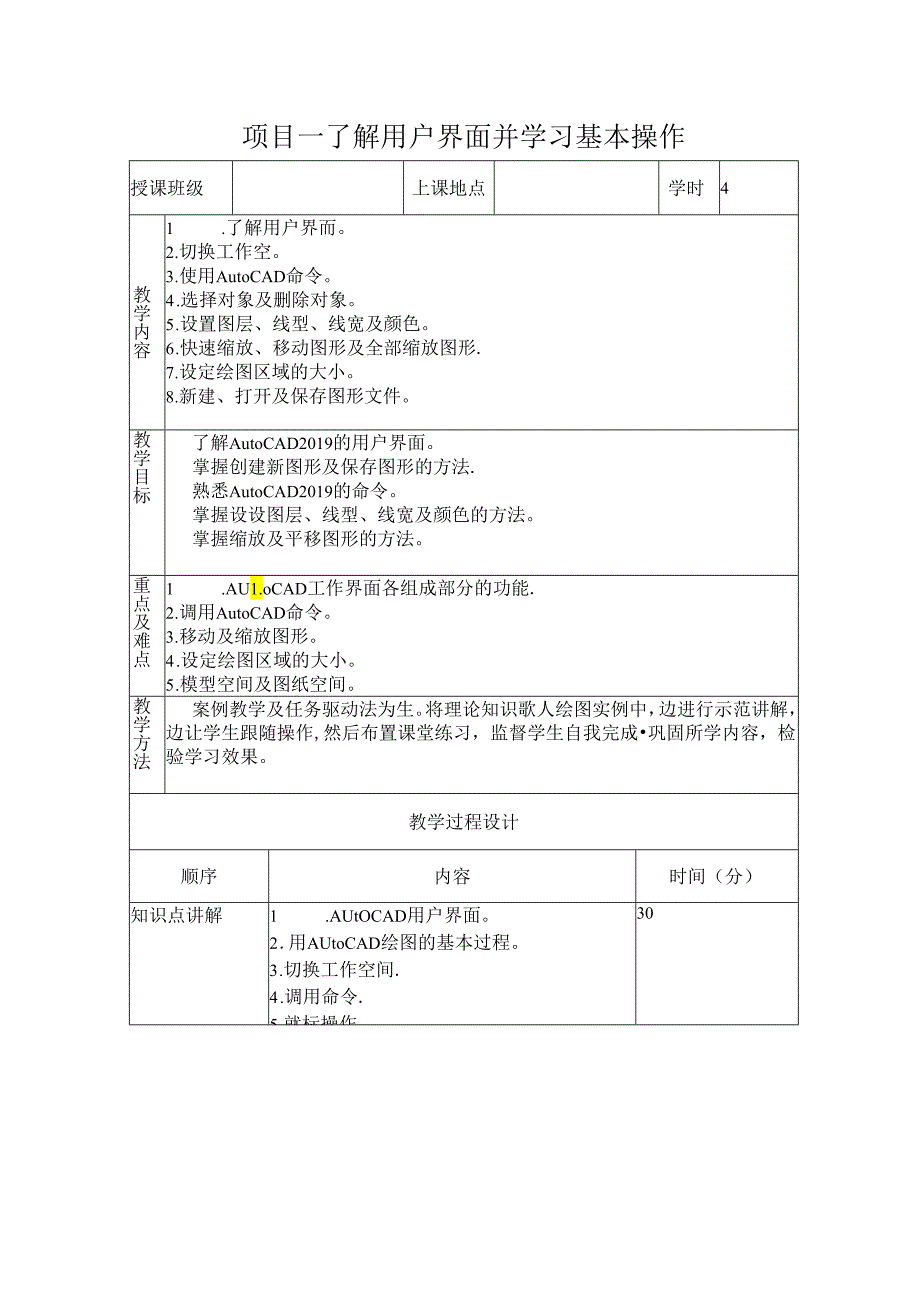

1、项目一了解用户界面并学习基本操作授课班级上课地点学时4教学内容1 .了解用户界而。2 .切换工作空。3 .使用AutoCAD命令。4 .选择对象及删除对象。5 .设置图层、线型、线宽及颜色。6 .快速缩放、移动图形及全部缩放图形.7 .设定绘图区域的大小。8 .新建、打开及保存图形文件。教学目标了解AutoCAD2019的用户界面。掌握创建新图形及保存图形的方法.熟悉AutoCAD2019的命令。掌握设设图层、线型、线宽及颜色的方法。掌握缩放及平移图形的方法。重点及难点1 .AU1.oCAD工作界面各组成部分的功能.2 .调用AutoCAD命令。3 .移动及缩放图形。4 .设定绘图区域的大小。

2、5 .模型空间及图纸空间。教学方法案例教学及任务驱动法为生。将理论知识歌人绘图实例中，边进行示范讲解，边让学生跟随操作,然后布置课堂练习，监督学生自我完成巩固所学内容，检验学习效果。教学过程设计顺序内容时间（分）知识点讲解1 .AUtOCAD用户界面。2 .用AUtoCAD绘图的基本过程。3 .切换工作空间.4 .调用命令.5 .就标操作。30示范操作及课堂练习.*,6IW20AD知识点讲解6,利用样板文件创建新图形7 .设定绘图区域的大小8 .使用AUtoCAD命令9 .设巴图层、线型、线宽及颜色10 .选择对象及删除对缴11 .取消已执行的操作12 .快速移动及缩放图形13 .局部放大图形

3、及返回上一次的显示14 .符图形全部显示在图形窗口中15 .保存图形项目拓展16 .删除图层及重命名图层17 .控制图层状态18 .修改非连续线型外观30示范操作及课堂练习要求：设定绘图区域的大小为30C1.OeIX20000,并使用将格查看绘图区域的范围.1.选取菜总命令【格式】/【图形界限】设定绘图区域的大小为30000x20000,2,选取菜单命令(视图】/【缩放】/【范围.或单击导航栏上的龈钮,则当前绘图窗11长宽尺寸近似为3000()2000().3.单击程序窗口下边的回按钿，打开例格显示,该棚格的长宽尺寸为3000020OOOo20课后作业90项目二绘制由线段组成的平面图形授课班级

4、上课地点学时7教学内容9 .输入点的坐标画线10 .使用对象捕捉精确画线11 .结合极轴追踪、对象捕捉及自动追踪功能画线12 .用OFFSET命令绘制平行线13 .延伸线条14 .修剪线条15 .对象捕捉16 .利用正交模式辅助画线17 .打断线条及改变线条长度18 .修剪线条19 .延伸线条20 .画斜线、切线教学目标掌握输入线段端点的册标画线的方法。掌握如何使用对象捕捉、极轴追踪及自动追踪功能画线.掌握绘制平行投的方法。掌握延伸线条及剪断线条的方法。了解利用正交模式辅助画线的方法。熟悉打断线条及改变线条长度的方法。熟悉绘制斜线和切线的方法。重点及难点I,使用对象捕捉精确画线2 .结合极轴追

5、踪、对象捕捉及自动追踪功能画线3 .用OFFSET命令绘制平行线4 .修剪线条5 .对象捕捉6 .修剪线条教学方法案例教学及任务驱动法为主。将理论知识滋入绘图实例中，边进行示范讲解，边让学生跟随操作，然后布置课堂练习，监笆学生自我完成.巩固所学内容，检验学习效果。教学过程设计顺序内容时间（分）知识点讲解1 .输入点的+标画线2 .使用对象捕捉精确画线3 .结合极轴追踪、对象捕捉及白动追踪功能画线30示范操作及课堂练习一20JI-I知识点讲解1 .用OFFSET命令绘制平行线2 .延伸线条3 .修剪线条30示范操作及课堂练习-H_20一心UsXCJV、1知识点讲解1 .对象捕捉2 .利用正交模式

6、辅助画线3 .打断线条及改变线条长度4 .修剪线条5 .延伸线条6 .画斜线、切线50示范操作及课,4RJ1.150堂练习R嚼项目三绘制由线段、圆等对象组成的平面图形授课班级上课地点学时9教学内容6 .绘制同7 .豆制对象8 .画切线及圆弧连接9 .环形阵列对象10 .矩形阵列对象11 .移动对象12 .倒圆角和倒角教学目标掌握绘制例的方法。掌握绘制切线及圆弧连接的方法。掌握阵列对象的方法。掌握移动及复制对象的方法。熟悉倒圆角和倒角的方法。重点及难点1 .复制对象2 .画切线及圆弧连接3 .环形阵列对缭4 .矩形阵列对象5 .移动对象6 .倒圆角和倒角教学方法案例教学及任务驱动法为生。将理论知

7、识歌人绘图实例中，边进行示范讲解，边让学生跟随操作,然后布置课堂练习，监督学生自我完成巩固所学内容，检验学习效果。教学过程设计顺序内容时间（分）知识点讲解19.形成主要定位线。20.绘制圆。20示范操作及课堂练习30知识点讲解1.纪制对象20示范操作及课堂练习30知识点讲解1 .画切线及圆孤连接2 .环形阵列对象3 .矩形阵列对象50示范操作及谡堂练习1zOOO50知识点讲解I.移动及豆制对缴。2 .创建矩形及环形阵列。3 .倒圆角和倒角。75示范操作及课堂练习IIC7534A*t07EX3的.二。O。eeO-1,O巩固及拓展训练课后作业项目四绘制由多边形、椭圆等对象组成的平面图形授课班级上课
