1、第三章变压器与电机一、填空I、小型变压器的基本机构主要有和两部分组成。2、按励磁方式的不同,直流电机有,.四种。3、三相异步电动机的定子绕组工作时接电源.定子绕组可以接成形或。定子绕组通电后产生,4、三相异步电动机转子有和两种形式。5、鼠笼式异步电动机常用的两种降压起动方法是和.降压起动仅适用于电动机在或情况下起动。6、确定感应电势的方向用定则,确定电磁力的方向用定则。7、直流电机电枢绕组元件流过的电流是电流,流过正负电刷的电流是电流.8、制动状态的特征是.制动的作用.9、直流电机的制动方式有、和“io、欲改变直潦电动机的转向,可以或1._、和。二、选择填空I、变压器的负载电流增大时,其输出端
2、电压将()A、上升B、不变C、卜降D、三种情况都可能2,变压器原边供电电压因故降低5%时,为使副边电压不变,应将()A、原绕组匝数增加5%B、原绕组匝数减少5%C、副绕组匝数减少5%3、若将单相变压冷原、副绕组的匝数同时减少5%,原边所加电压不变,则此变压器将发生如下变化()A.磁通不变,输出电压不变C磁通增大,输出电压不变4、电力变压冷是常用于改变(B.磁通增大,输出电压增大D.磁通减小,输出电压降低)的电气设备A、电能大小B、交流电压大小C、直流电压大小D,交流电源频率大小5、从工作原理来看,中、小型电力变压涔的主要组成部分是()。A、油箱和油枕B,油箱和散热器C、铁心和绕组D、外壳和保护
3、装置6、变压器负数运行并且其负载的功率因数一定时,变压器的效率和()的关系叫变压器负载运行的效率特性。A、他励B、串励C,并励D、复励19、直流电机主磁极的作用是()。A,产生换向磁场B、产生主磁场C,削弱主磁场D、削弱电枢磁场20、直流电机的电枢铁心一般用()制%A、0.5亮米厚的薄钢板冲制成型后再用伽钉蹲紧B、0.5名米厚的表面有绝缘U的硅钢片会压C、整块的钢板D、整块的铸铁21、直流电机中的电刷是为了引导电流,在实际应用中般都采用()A,铜版电刷B,银质电刷C、金属石墨电刷D、电化石墨电刷22、直流电机中的换向极由()组成。A、换向极铁心B、换向极绕组C、换向器D、换向极铁心和换向极绕组
4、三、判断I、三相异步电动机产生旋转磁场的条件,一是在定子布苴有结构完全相同,在空间位置瓦差120电角度的三相绕组,二是向这三个绕组中通入三个交流电流。()2、只要在三相交流异步电动机的每相定子绕组中都通入交流电流,便可产生定子旋转磁场。()3、对三相异步电动机,三相电源的接线与其转动方向无关。()4、要使三相异步电动机反转,只要改变定子绕组任意两相相序即可。()5、反接制动由于制动时对电机产生的冲击比较大,因此应串入限流电阻,而且仅用于小功率异步电动机。()6、三相电动机的机械制动般常枭用电琛抱闸制动。()7、改变三相异步电动机磁极对数的调速称为变极调速.)8、三相异步电动机的变极调速属于无级

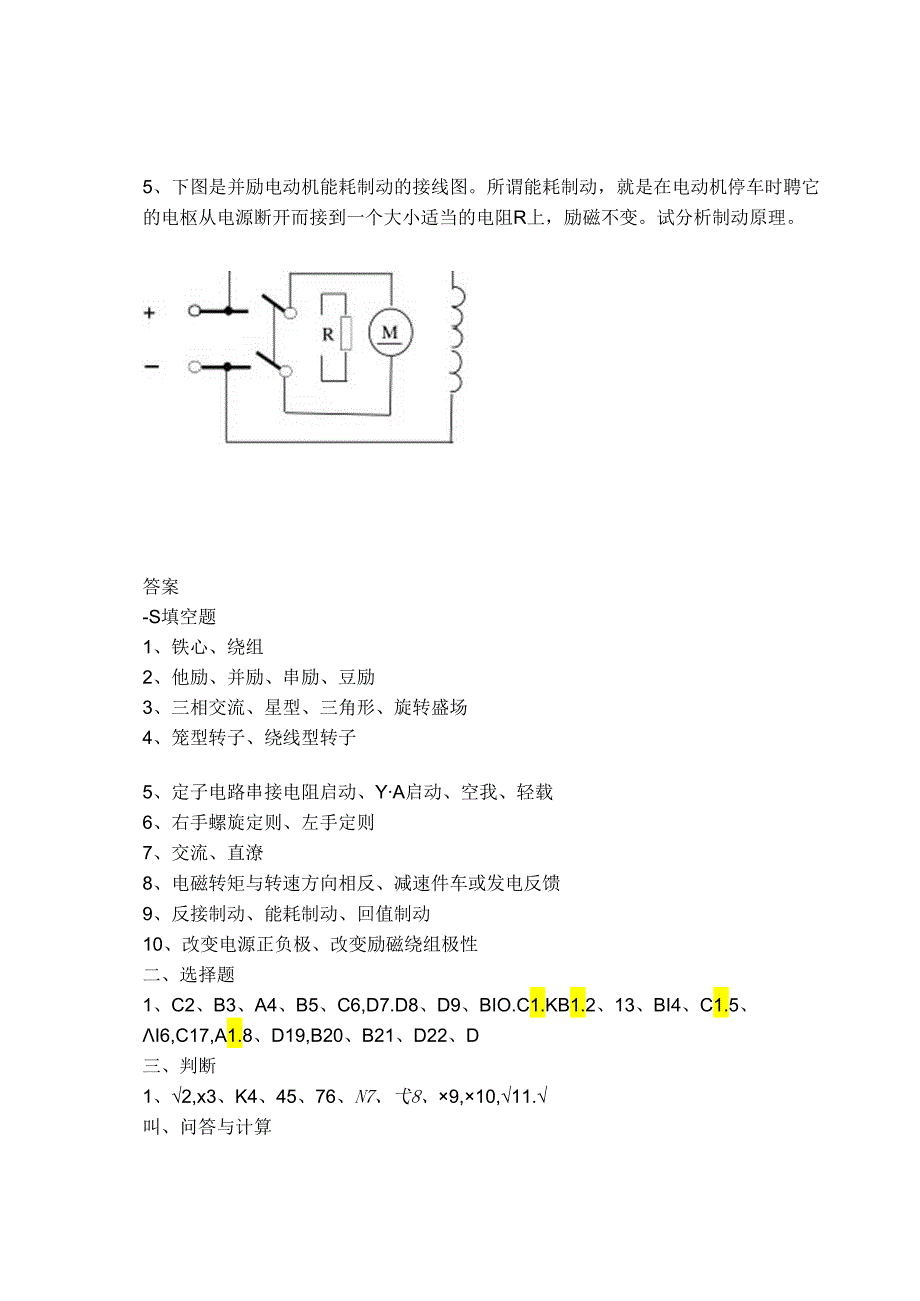

5、调速。()9、直流电机中的主磁极,其作用是通入交流励磁电流,产生主磁场。)10,直流电机中的换向泯用以产生换向磁场,以改善电机的换向.()Ih直流电动机启动时,必须限制启动电流。()四、问答与计第I、简述变压器的基本工作原理,)2、试从物理意义上分析,若减少变质器原边绕组匝数(副边绕组匝数不变),副边3、电风扃常见故障有哪些?4、试分别说明换向器在直流发电机和直潦电动机中的作用。5、下图是并励电动机能耗制动的接线图。所谓能耗制动,就是在电动机停车时聘它的电枢从电源断开而接到一个大小适当的电阻R上,励磁不变。试分析制动原理。答案-S填空题1、铁心、绕组2、他励、并励、串励、豆励3、三相交流、星型
6、、三角形、旋转盛场4、笼型转子、绕线型转子5、定子电路串接电阻启动、YA启动、空我、轻载6、右手螺旋定则、左手定则7、交流、直潦8、电磁转矩与转速方向相反、减速件车或发电反馈9、反接制动、能耗制动、回值制动10、改变电源正负极、改变励磁绕组极性二、选择题1、C2、B3、A4、B5、C6,D7.D8、D9、BIO.C1.KB1.2、13、BI4、C1.5、I6,C17,A1.8、D19,B20、B21、D22、D三、判断1、2,x3、K4、45、76、N7、弋8、9,10,11.叫、问答与计算1、变压器主要应用电磁感应原理来工作。具体是:当变压器一次侧施加交潦电压U1.,流过一次绕组的电流为I1
7、.则该电流在铁芯中会产生.交变磁通,使一次绕组和二次绕组发生电磁联系.根据电磁感应原理,交变磁通穿过这两个绕91就会感应H1.电动势.其大小与绕组匝数以及主磁通的最大值成正比,绕组匝数多的一侧电压高,绕组匝数少的-侧电压低,当变压器二次侧开路,即变压器空载时,一二次端电压与一二次绕组匝数成正比,即U1U2=N1N2,但初级与次级频率保持一致.从而实现电压的变化2、增大3、不会,交变磁通才会产生感应电动势4、冷却5、增大磁场,减少铁损6、改变定子绕组的磁极对数P(变极调速):改变供电电网的频率f1.(变频调速)和申入电阻调速7、定子和转子8、换向器将电枢绕蛆内的交流电变为电刷间的直流电。电刷负货
