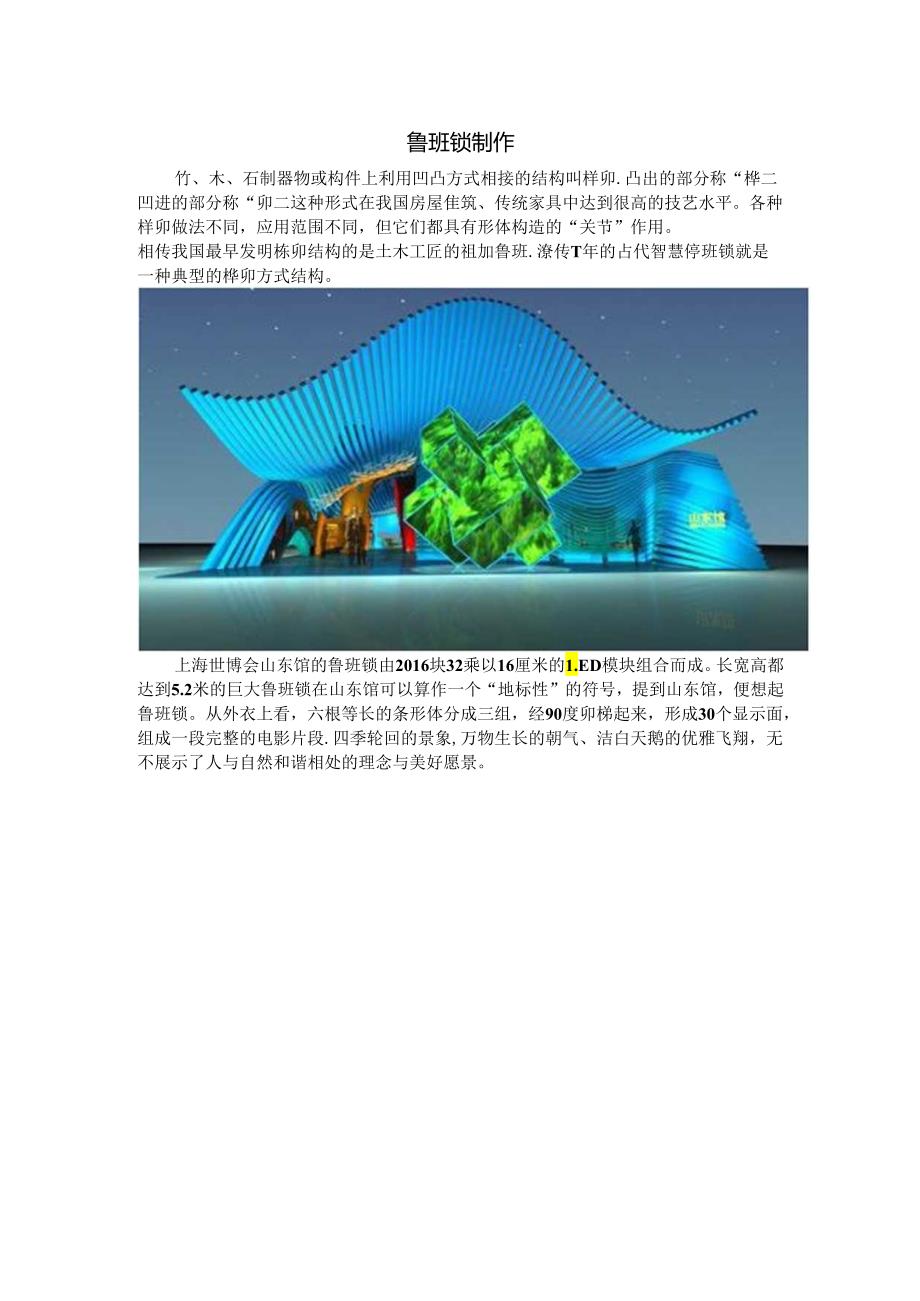

1、鲁班锁制作竹、木、石制器物或构件上利用凹凸方式相接的结构叫样卯.凸出的部分称“桦二凹进的部分称“卯二这种形式在我国房屋隹筑、传统家具中达到很高的技艺水平。各种样卯做法不同，应用范围不同，但它们都具有形体构造的“关节”作用。相传我国最早发明栋卯结构的是土木工匠的祖加鲁班.潦传T年的占代智慧停班锁就是一种典型的桦卯方式结构。上海世博会山东馆的鲁班锁由2016块32乘以16厘米的1.ED模块组合而成。长宽高都达到5.2米的巨大鲁班锁在山东馆可以算作一个“地标性”的符号，提到山东馆，便想起鲁班锁。从外衣上看，六根等长的条形体分成三组，经90度卯梯起来，形成30个显示面，组成一段完整的电影片段.四季轮回

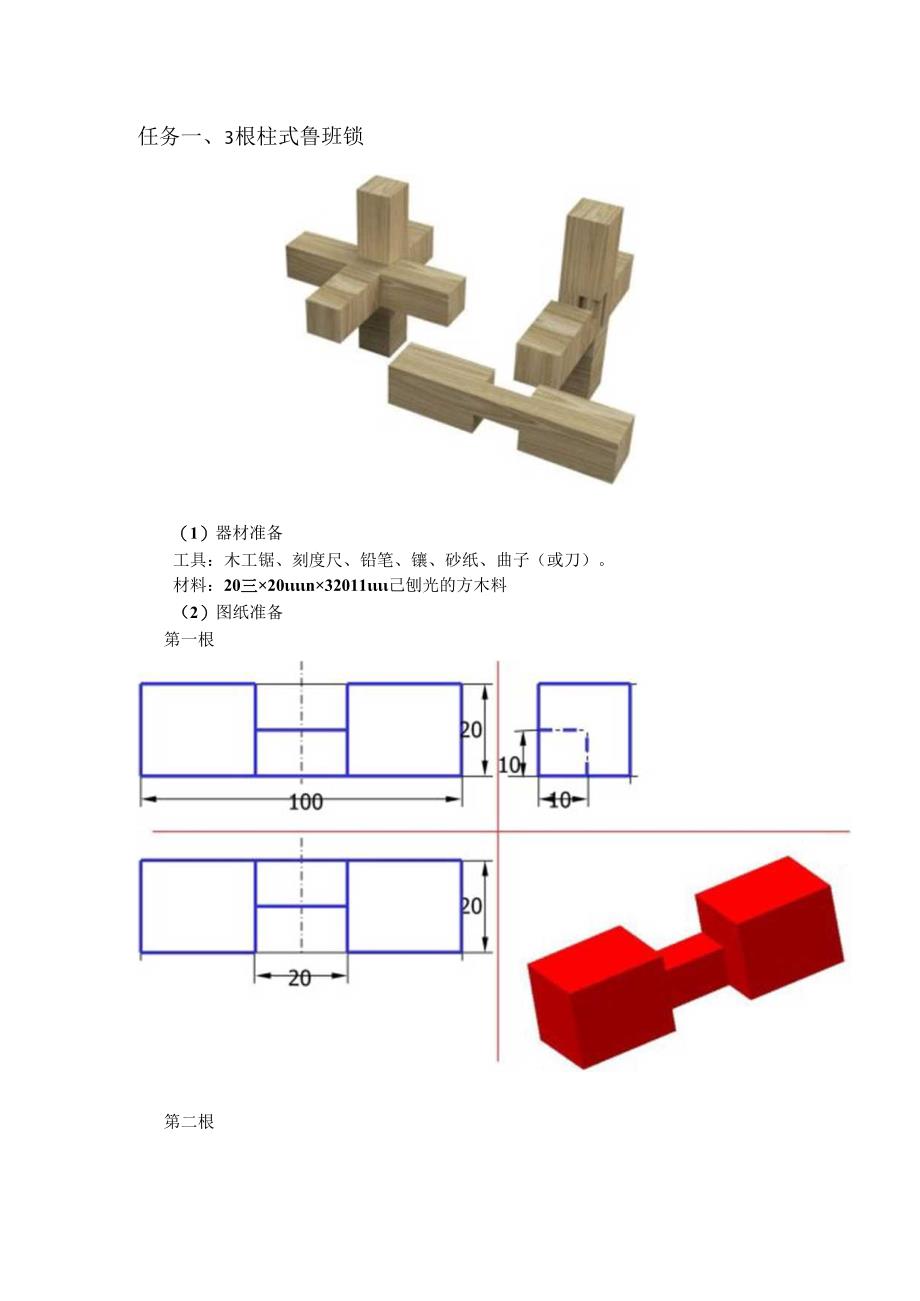

2、的景象,万物生长的朝气、洁白天鹅的优雅飞翔，无不展示了人与自然和谐相处的理念与美好愿景。任务一、3根柱式鲁班锁（1）器材准备工具：木工锯、刻度尺、铅笔、镶、砂纸、曲子（或刀）。材料：20三20n32011己刨光的方木料（2）图纸准备第一根第二根（3）制作流程（4）操作步骤第步：下料在长木料上Iffll出103mm线,川雄将长木料饵成3根相同的准备料，井将锯断面用管刀修平，保证长度为第二步：制作第-根A、长边的中线：垂直于棱，用一面的中线延伸到四周B、宽边的中线：平行于棱，每个面都要画C、居中取2cm,四周画线垂直于极,-2cm.D、根据结构要求，标示去除面E、锯：钢锯、垫板，要求：在线的内侧，

3、贴近线，不能把线锯掠，锯时锯片要垂直G、锲：钢佳，要求：把锯、曲的面锂平整，尺寸修到位,T千万不要铿大第四步:第五步:第六步:第三步：按照制作第一根的方法制作第二根按照制作第i根的方法制作第三根组合测试及修正：用建刀修改，直至能较紧密组合完成停班锁工作页任务二.九根菠萝鲁班锁项目说明：装配后形如菠萝的鲁班锁称为菠萝锁，9根菠萝锁是一种最简单的菠萝锁。它由3长6短共9根柱式零件组合而成。主要特点：材料截面为正方形，边长为1个单位，长度为3或5个单位：全部采用挖凹梯的方式，凹桦的长度为1或3个单位，深度为0.5个旅位，所有部件中的凹樟位设均居中，其中1个短部件中间凹梯的被面为其他的二分之%制作过程

4、：以其中长度为5个单位的一根部件为例，取1单位=20三0第一步：选取材料选取破质木材，截面20*20m,长度750Mn实木根。锯取长度略大于100nIm,最好是IoInUn左右，初加工达到尺寸100画“第二步：确定堪准面选取一个平面（除端面外）为基准面，进行表面平整处理，可以先用建刀，再用砂纸。使用神刀时要将材料夹在台钳上，注意不能铿成外低内高的凸状：使用砂纸时底面耍平整，用力要均匀.以基准面为准使用直角尺检脸其它三面，按照同样的方法进行表面处理。在四个面处理过程中，随时使用游标卡尺检查尺寸，最后使4个面的宽度达到20mm（尺寸精度要求为19.90-20.00三之间）4个角达到90的标准.第三

5、步：划线用直角尺和铅箔划线。先将铅笔削尖或削成扁平状，使得线条足够细。取木料的几何中点，划上中心线。1.以中心线向两边各取3（h三,划2条直线，使得两条直线之间距离为60mm,聘材料翻转90,用直角尺将两条线延伸到下一个平面上。取两条直线的中点,并连接成一条横线。BIftl64)mmB面60nm第四步：切割按照A面的直线，用手锯锯割，注意留下线痕.如图所示，红色虚线为手锯运动位置，紧靠线痕，但不要直接锯在线上。锯割的深度达到B面横线上方。在B面沿横线用平凿凿去，注意要紧罪横线上方打，留卜线痕。用同样的方法在C而挖去宽度20三,深度为材料的二分之-（即IOnIm）的凹槽，I2()mmI第五步：平

6、整处理用手工刀、平钝刀进行表面平整处理，并随时用游标卡尺、直角尺测量，使大凹槽尺寸精度控制在60.00-60.IOnm之间，小凹槽尺寸精度控制在20.00-20.1Omm之间,所有凹槽的深度控制在10.()0IOjOmm之间，以便装配时能自由插入。第六步：表面打磨最后用砂纸进行表面打磨，提高光洁度.第七步：完成停班锁制作工作页评分要求：组合后的外形尺寸为】00*100*100e;组合时动配合灵活而间隙小于0.2e：表面光洁，缺口平整，外尺寸精度达到0.5mm以内。任务三、6根柱式鲁班锁主要特点：材料截面为正方形，边长为1个单位，长度为4个单位：全部采用挖凹梯的方式，每根木柱上刻有不同的凹桦，凹

7、悻的长度以05为单位，深度为0.5个单位.制作要求：制作一套6根柱式鲁班锁：组合后的外形尺寸为80*80*80三;组合时动配合灵活而间隙小于02mm米；表面光洁，缺口平整，外尺寸精度达到0511n以内。完成鲁班镇工作页。材料：槌面20*2Omm,长度60Omm实木一根“各根部件尺寸示意图(正视)任务四.六片板式鲁班锁板式停班锁是相对匆杂的一种，比起柱式鲁班锁，更具有各个面、孔之间的参差配合的特点，制作精度较高，装配难度也较大。6篇板式锁又叫相思锁，由6片外形尺寸相同的木片组合而成。每块木片具有不同的内部结构。主要特点：每片木片的长、宽、高为6.4,1个单位：每片木板可以是整片,也可以是由4根柱

8、组合成一片.组合时的连接方式有许多种，可以根据材制的质地、工具、技术水平考虑。最好的连接是桦卯结合.神卯结合方法：本领需要木料两两垂直连接。为了提高连接强度与尺寸精度，一般可以采取梯卯结构的方法。将木料甲端面处开一个凹槽，制成桦眼，将木料乙端面处制一个凸椎。划线时将木料宽度（厚度）平均分成三等分，或齐中间部分略大于三分之丁例如，本例中可以按6、8、6nm来划线.一定要注意，拌和卯的宽度必须一致，保证处于木料中间位置.，并标上需要挖去的部分，图中的阴影部分。在锯割时要注意留卜线痕，以便有足够的加工余量。锯割时要将木料两面轮潦锯，以免面锯到底而发生偏差。锯割后用铿刀细心修整，注意梯卯连接是紧配合，

9、必须留有0l-02mm的加工余量，余量的大小以装配时用锤轻轻敲击能进入为宜。为了保证紧配合的效果，提高作品精度，可以在柞卯连接后的每个连接处打卜毛竹销2个。打毛竹销方法如下：先将连接处钻直径3mm的孔，然后用削略大于孔直径的圆形毛竹棒（例如直径3.2mm）,用锤轻轻打入，直至背面穿透后截断，然后神平。制作耍求:制作一套6片板式式售班锁,组合后的外形尺寸为120*120*120皿：制作静限合达到标准，牢固无隙：组合时动配合灵活而间隙小于0.2mm：表面光洁，缺口平整，外尺寸精度达到0.5mm以内。完成科班锁工作页。材料：被面20*2011un,长度900三实木3根（总长度2700mm）此锁装配比较复杂，现提供详解图如下iJ7810斗中节|节W部20部21却236片板式售班锁详解我觉得很困难鲁班锁制作工作页作品名称完成日期完成总工时设计制作成员成员所在专业与班级你所使用的材料与主要工具：制作过程中出现的问即及解决方法：拼装过程）出现的网即及解决方法：此项目你解决的最困难的问题是：你是怎样解淡的：作品自我评价1 .作品的尺寸精度与项目标准对比的数据）：2 .作品的外观（平整与光洁度，操作手感3 .对结构的理解（拆装作品的熟练程度）：拆开所需时间：（分，秒）；拼装所需时间：（分）。思考与总结教师评价1.想一想，这鲁班钺应该怎A样制作？/一
