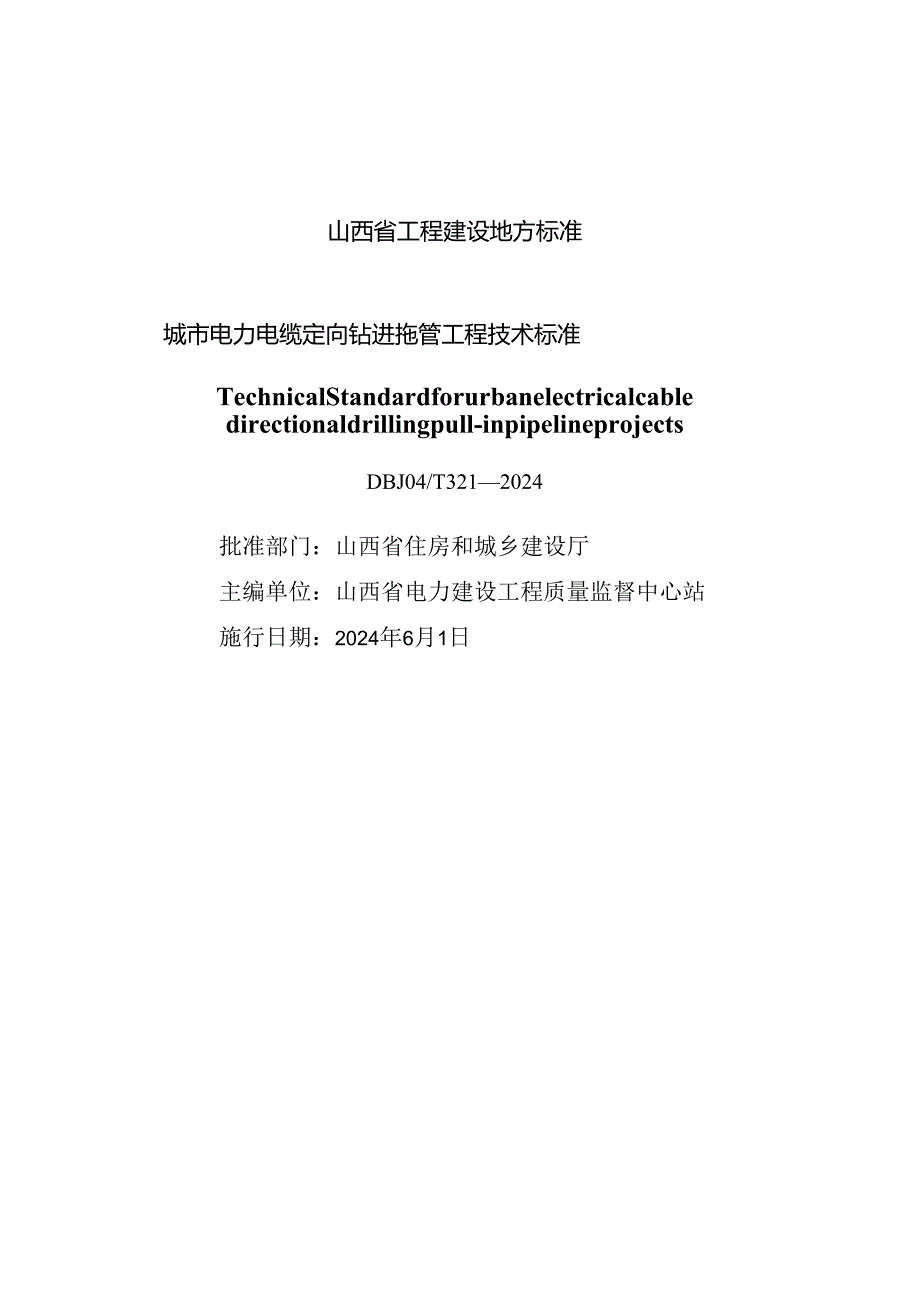

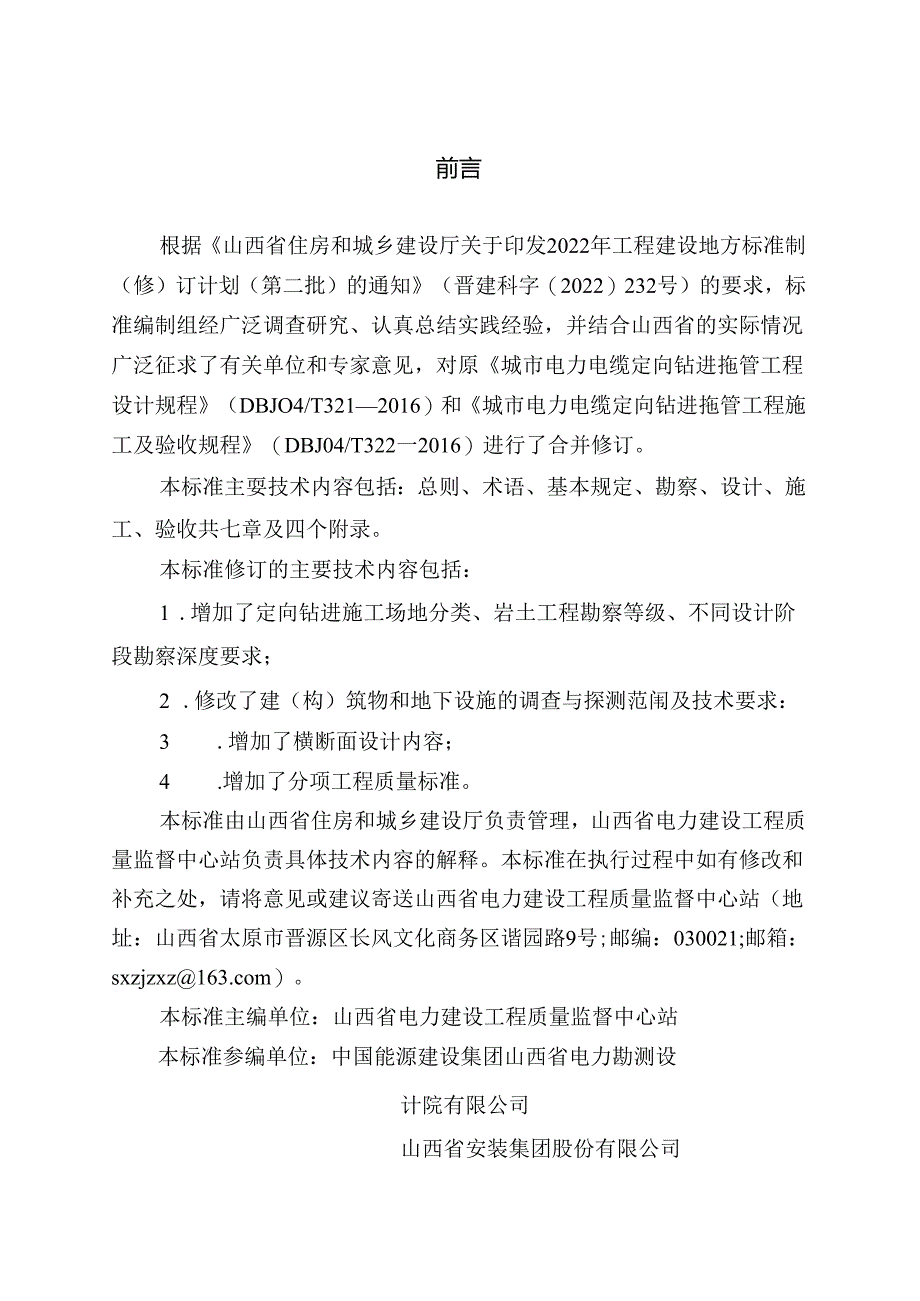

1、山西省工程建设地方标准城市电力电缆定向钻进拖管工程技术标准TechnicalStandardforurbanelectricalcabledirectionaldrillingpull-inpipelineprojectsDBJ04/T3212024批准部门：山西省住房和城乡建设厅主编单位：山西省电力建设工程质量监督中心站施行日期：2024年6月1日前言根据山西省住房和城乡建设厅关于印发2022年工程建设地方标准制（修）订计划（第二批）的通知（晋建科字（2022）232号）的要求，标准编制组经广泛调查研究、认真总结实践经验，并结合山西省的实际情况广泛征求了有关单位和专家意见，对原城市电力电缆定

2、向钻进拖管工程设计规程（DBJO4/T3212016）和城市电力电缆定向钻进拖管工程施工及验收规程（DBJ04/T322一2016）进行了合并修订。本标准主耍技术内容包括：总则、术语、基本规定、勘察、设计、施工、验收共七章及四个附录。本标准修订的主要技术内容包括：1 .增加了定向钻进施工场地分类、岩土工程勘察等级、不同设计阶段勘察深度要求；2 .修改了建（构）筑物和地下设施的调查与探测范闱及技术要求：3 .增加了横断面设计内容；4 .增加了分项工程质量标准。本标准由山西省住房和城乡建设厅负责管理，山西省电力建设工程质量监督中心站负责具体技术内容的解释。本标准在执行过程中如有修改和补充之处，请将

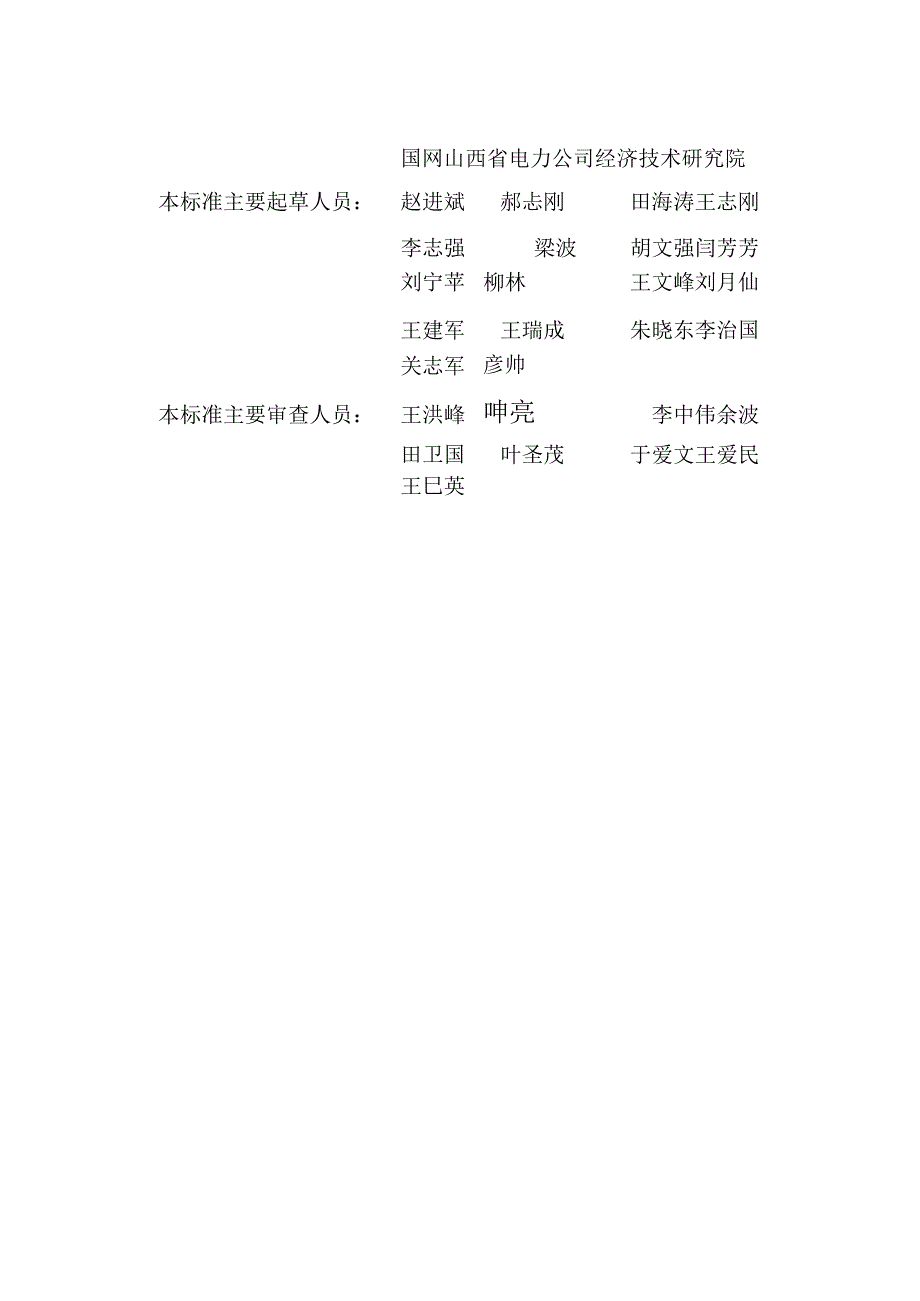

3、意见或建议寄送山西省电力建设工程质量监督中心站（地址：山西省太原市晋源区长风文化商务区谐园路9号;邮编：030021;邮箱：sxzjzxz）。本标准主编单位：山西省电力建设工程质量监督中心站本标准参编单位：中国能源建设集团山西省电力勘测设计院有限公司山西省安装集团股份有限公司国网山西省电力公司经济技术研究院本标准主要起草人员：赵进斌郝忐刚田海涛王志刚李志强梁波胡文强闫芳芳刘宁苹柳林王文峰刘月仙王建军王瑞成朱晓东李治国关志军彦帅本标准主要审查人员：王洪峰呻亮李中伟余波田卫国叶圣茂于爱文王爱民王巳英1 总则12 术语23基本规定44勘察54.1 一般规定54.2 地质水文勘探64.3 建（构）筑物

4、和地下设施的调查与探测74.4 勘察报告95设计105.1 路径选择105.2 管材选择H5.3 横断面设计125.4 纵断面设计135.5 工作井设计165.6 钻孔泥浆和充实注浆175.7 设计文件内容176施工196.1 施工准备196.2 钻机选型及就位196.3 材料检验206.4 导向孔施工216.5 扩孔与清孔226.6 电缆保护管连接226.7 回拉拖管246.8 充实注浆256.9 拉通试验256.10 工作井施工267验收287.1 一般规定287.2 质量验收范围划分287.3 工程验收要求31附录A水平定向钻进回拖力计算32附录BMPP管性能参数33附录C钻孔泥浆参数选

5、择表35附录D施工记录表36本标准用词说明40引用标准名录41条文说明43Contents1 ierid*lroVlSlonS12 Teniis23 GeneralRequirements44 Investigation54.1 GeneralProvisons54.2 GeologicalandHydrologicalExploration64.3 NearbyBuildings,StructuresandUndergroundPioclineDetection74.4 InvestigationReport95 EngineeringDesign105.1 PathSelection105

6、.2 SelectionofPipeMaterial115.3 CrossSectionDesign125.4 VerticalSectionDesign135.5 DesignofManhole165.6 DrillingMudandFillingGrouting175.7 DesignFilesContents176 Construction196.1 ConstructionPreparation196.2 DrillSelectionandPositioning196.3 MaterialAcceptCheck206.4 ConstructionofGuideHole216.5 Bro

7、achingandPunching226.6 ConnectionofCableProtectionPipe226.7 CableProtectionPipe1.aying246.8 Grouting256.9 InstallationofPipe-through256.10 ConstructionofManhole267 AcceptCheck287.1 GeneralProvisions287.2 ClassificationofQualityAcceptance287.3 RequirementsofAcceptCheck31AppendixACalculationofForceOfH

8、orizontalDirectionalDrillingAppendix B MPPCatheterPropertyParameters33Appendix C DrillingMudParameterSelectionTable35Appendix D RecordTableofConstruction36ExplanationofWordinginThisCode401.istofQuotedStandards41ExplanationofProvisions431总则1.0.1为适应城市电力电缆工程建设快速发展的需要，规范电力电缆定向钻进拖管工程的技术标准，促进技术水平的整体提高，保证工

9、程建设质量和电网运行安全，制定本标准。1.0.2本标准适用于山西行行政区域内城市电力电缆定向钻进拖管工程的勘察、设计、施工及验收。1.0.3城市电力电缆定向钻进拖管工程的勘察、设计、施工和验收，除符合本标准外，尚应符合国家、行业和山西省现行有关标准的规定。2.0.1定向钻进directionaldrilling采用定向钻机，通过导向仪测量和控制钻进方向进行钻孔的施工方法。2.0.2拖管pull-inpipeline采用定向钻机钻导向孔至设计位置，通过回扩钻将导向孔逐级扩大至所需的口径，回拉敷设电缆保护管的施工方法。2.0.3钻孔泥浆drillingmud通常指水、膨润土和聚合物的混合物（有时还

10、需加入某些处理剂）。钻孔泥浆主要作用于钻进施工中冷却钻头、护壁、润滑、助切排屑。2.0.4穿越Chossing在地下经过障碍物基础或河床以下土层（河流、建筑物、铁路、高速公路等）敷设管线的不开槽施工方法。2.0.5回扩backreaming采用逐级旋转回拉扩大钻孔直径以达到与敷设导管/导管束相适应的孔径的施工过程。2.0.6入土角entrj,angle钻杆开始进入地层时，钻杆与水平面所形成的锐角。2. 0.7出土角exitangle钻杆从地层钻出时，钻杆与水平面所形成的锐角。2.0.8导向孔pilothole利用导向仪按照设计轨迹定向钻进形成的初始钻孔。2.0.9导向仪guideinstrum

11、ent用以辅助使用者判断并跟踪定向钻机地下钻头的位置和方向的仪器。2.0.10工作井manhole用于安装电缆接头等附件或能满足牵拉电缆作业和检修空间所需的构筑物。2.0.11电缆保护管cableprotectionpipe电缆本体敷设于其内部受到保护和在电缆发生故障后便于将电缆拉出更换用的管。2.0.12工作坑workingpit为了保证钻杆入（出）土深度和角度，同时存放扩孔、回拖时产生的泥浆，便于泥浆外运而开挖的施工场地。2.0.13回犷器backreamer拖管施工时，钻完导向孔后，用于扩大导向孔而连接在钻杆前端的切削头。2. 0.14拖拉头draghead在回拉过程中使管材均衡受力且便

12、于与分动器连接的夹管装置。2.0.15分动器transfercase分动器（旋转连接器）是确保管束与回扩器连接后，在回拉过程中保证管束不发生旋转的工具，应保持旋转灵活。3基本规定3. 0.1城市电力电缆定向钻进拖管工程应符合国家及地方有关城市规划、土地管理、环境保护等法律法规的规定。3.0.2定向钻进设计及施工应积极推广成熟的新技术、新材料、新设备、新工艺、新流程，不断提高智能化水平。3.0.3定向钻进设计阶段，应做地质水文勘察和周边管线及建（构）筑物的调查与探测，钻进长度超过500m的定向钻进工程宜进行专题研究。3.0.4定向钻进施工阶段，应复核场地周边管线及建（构）筑物情况，场地环境电磁场

13、对施工导向影响较大时，应采用有缆随钻测量系统实现导向施工。3.0.5电缆保护管的上覆土层及相邻建筑物不得沉陷、坍塌或隆起,相邻或相交管线及地下构筑物不受损坏。3.0.6钻孔泥浆的配置、使用、排放应满足绿色施工相关要求。3.0.7定向钻进拖管工程设计与施工应遵循绿色建造的要求，采用有利于节约资源、保护环境、减少排放、提高效率、保障品质的建造方式。4勘察1.1.1 一般规定4.1.1 定向钻进施工前应进行工程勘察。工程勘察应符合国家现行标准工程勘察通用规范GB55017、岩土工程勘察规范GB50021.市.政工程勘察规范CJJ56及城市地下管线探测技术规程CJJ61的有关规定。4.1.2 工程勘察

14、应包括工程地质、水文、地面建（构）筑物及地下管线探测、拖管路径勘察等。4.1.3 根据场地的复杂程度，定向钻进施工场地分类可按表4.1.3的规定划分为三类，从I类开始，向Il类、山类推定，以最先满足其中一条作为判定标准。表4.1.3定向钻进施工场地分类I类（复杂）II类（中等）III类（简单）1按建筑抗震设计规范GB500U划分的对建筑抗震危险的地段；2不良地质作用强烈发育；3地质环境已经或可能受到强烈破坏：4地卜.水位变化大，对定向钻施工影响较大；5岩土层种类多，性质变化大，砂粒含量高，对定向钻进成孔不利。1按建筑抗震设计规范GB50011划分的对建筑抗震不利的地段2不良地质作用一般发育：3地质环境已经或可能受到般破坏；4地下水位变化较大，对定向钻施工影响般；5岩上层种类较多，性质变化较大，砂粒含量较高，对定向钻进成孔有一定影响。1按建筑抗震设计规范GB500”划分的抗震设防烈度等于或小于6度，或对建筑抗震有利的地段：2不良地质作用不发育；3地质环境基本未受破坏；4地卜.水位变化小，对定向钻施工影响较小；5岩上层种类较少，性质变化不大，砂粒含搔低，对定向钻进成孔无影响，4.1.4 根据工程重要性等级、定向钻进施工场地分类，可按下列条件划分岩土工程勘察等级：1甲级：单条定向钻进长度超过300m,或I类场地.2乙级：除甲级、丙级以外的勘察项目。3丙级：单条定向
