1、书目M-1-BSTRCT-2-第1.联-3-1.1 Blll的微述-3-1.2 BIMMfHHEAWt-3-1.21具体而盲,BIM的应用IWl以下价值-3-1.3关于Blil的案例-5-第2，-8-2JWmHHrtWm-8-2.2STBia技术的6用探讨2.2IBIil技术-9-222苦于Bll技术的筑节能设计-9-*三*BlII在我的发JR-11-3.1 M设计与BHl技术的合-11-3.2 AkrjtftHsiHMBlMW-12-3.3 3DBIM普及的打因IK-14-MS*BH在我11家的状况-16-4.1 中SlBI软件现状-16-4.2 BI软件中BUM（目*探讨-17-2.1BI

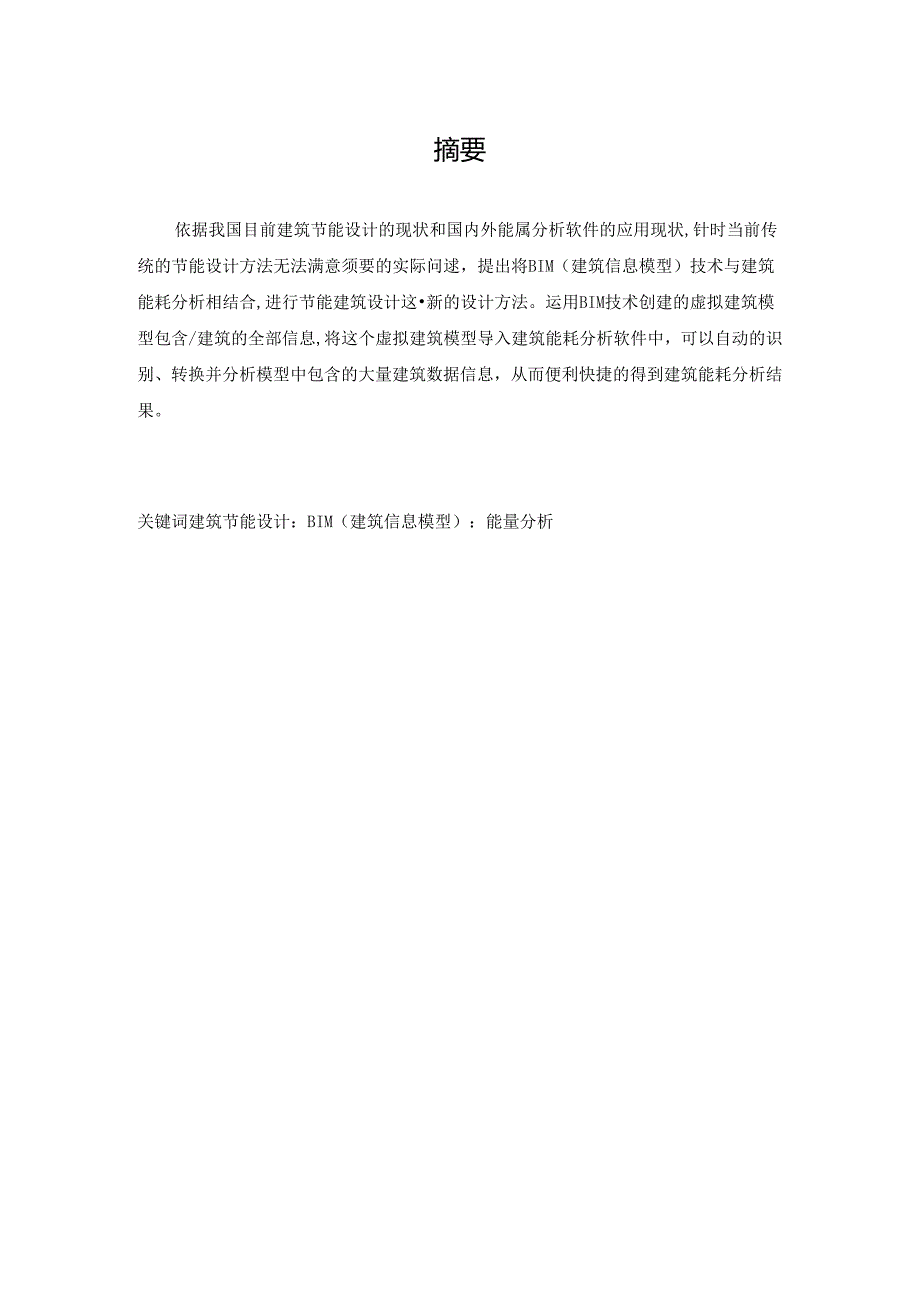

2、M软件为整个工程行业产生大价值的角度-17-4.Z2BIM软件本身这个市场的变*力和占有率角度-18-4.3BlIl软件中BWWnuMMMl讨-18-小结-21-摘要依据我国目前建筑节能设计的现状和国内外能属分析软件的应用现状,针时当前传统的节能设计方法无法满意须要的实际问逑，提出将BIM（建筑信息模型）技术与建筑能耗分析相结合,进行节能建筑设计这新的设计方法。运用BIM技术创建的虚拟建筑模型包含/建筑的全部信息,将这个虚拟建筑模型导入建筑能耗分析软件中，可以自动的识别、转换并分析模型中包含的大量建筑数据信息，从而便利快捷的得到建筑能耗分析结果。关键词建筑节能设计：BIM（建筑信息模型）：能量

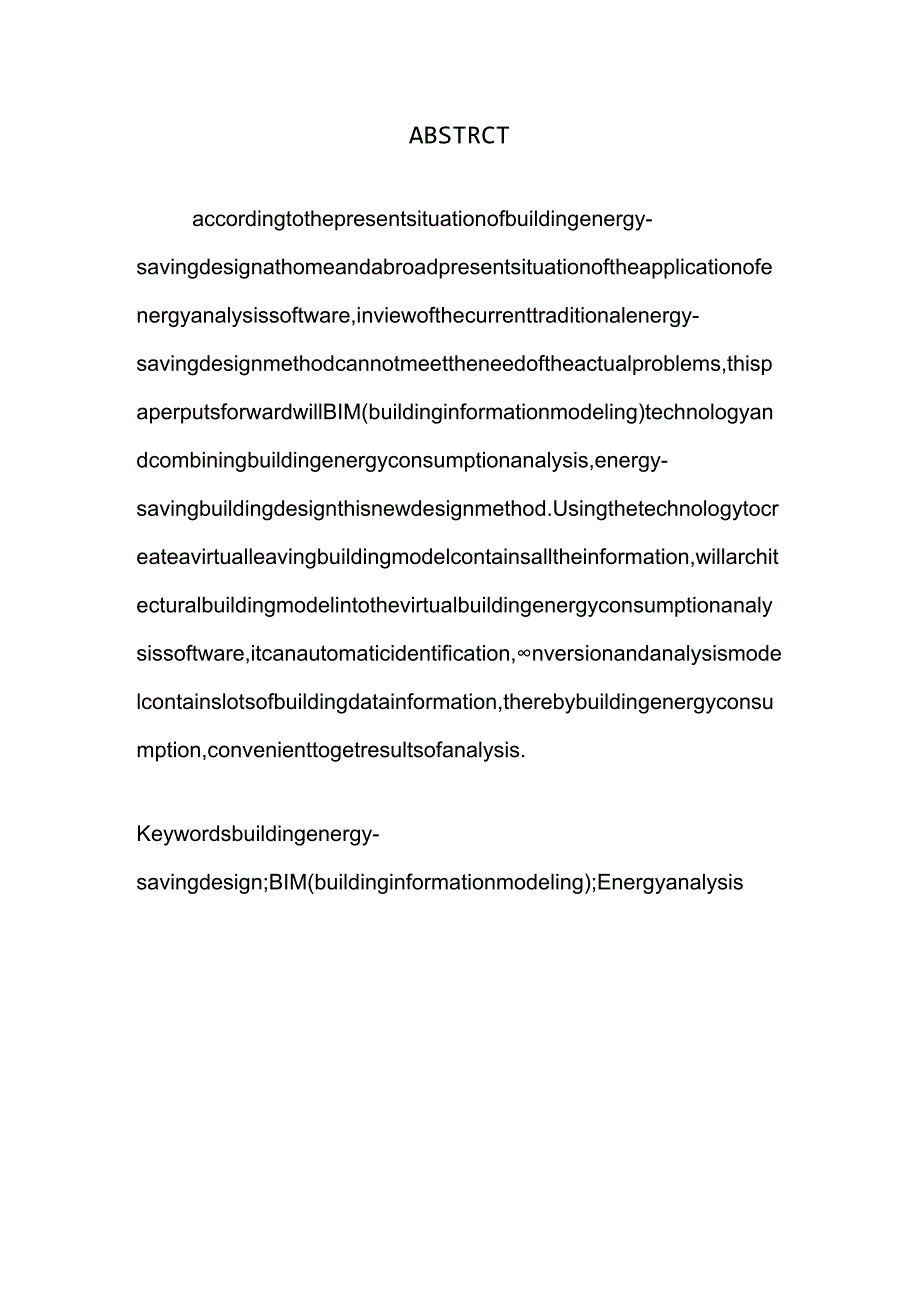

3、分析ABSTRCTaccordingtothepresentsituationofbuildingenergy-savingdesignathomeandabroadpresentsituationoftheapplicationofenergyanalysissoftware,inviewofthecurrenttraditionalenergy-savingdesignmethodcannotmeettheneedoftheactualproblems,thispaperputsforwardwillBIM(buildinginformationmodeling)technologyand

4、combiningbuildingenergyconsumptionanalysis,energy-savingbuildingdesignthisnewdesignmethod.Usingthetechnologytocreateavirtualleavingbuildingmodelcontainsalltheinformation,willarchitecturalbuildingmodelintothevirtualbuildingenergyconsumptionanalysissoftware,itcanautomaticidentification,nversionandanal

5、ysismodelcontainslotsofbuildingdatainformation,therebybuildingenergyconsumption,convenienttogetresultsofanalysis.Keywordsbuildingenergy-savingdesign;BIM(buildinginformationmodeling);Energyanalysis第1章绪论1.1 BIM的概述BIM的全拼是BuildingInformationModeling,即：建筑信息模型。BIM是以三维数字技术为基础，集成了建筑工程项Fi各种相关信息的工程数据模型,BIM是对工

6、程项目设施实体与功能特性的数字化表达。一个完善的信息模量,能够连接建筑项目生命期不同阶段的数据、过程和资源，是对工程对象的完整描述，可被建设项目各参加方普遍运用,BIM具有单一工程数据源，可解决分布式、异构工程数据之间的一样性和全局共享问题，支持建设项目生命期中动态的工程信息创建、管理和共享。建筑信息模型同时又是一种应用于设计、建立、管理的数字化方法，这种方法支持建筑工程的集成管理环境，可以使建筑工程在其整个进程中显著提高效率和大量削减风险.BlM一般具有以下特征：模型信息的完备性：除了对工程对象进行3D几何信息和拓扑关系的描述，还包括完整的工程信息描述，如对纵名称、结构类型、建筑材料、工程性

7、能等设计信息：施工工序、进度、成本,质量以及人力、机械、材料资源等施工信息：工程平安性能、材料耐久性能等维护信息：对象之间的工程逻辑关系等。模型信息的关联性：信息模型中的对望是可识别且相比关联的，系统能够对模型的信息进行统计和分析，并生成相应的图形和文档。假如模型中的某个对象发生变更，与之关联的全部对象都会随之更新，以保持模型的完整性和健壮性。模型信息的一样性：在建筑生命期的不同阶段模型信息是一样的，同一信息无需重史输入，而且信息模型能够自动演化，模型对象在不同阶段可以简洁地进行修改和扩展而无需重新创建，避开了信息不样的错误。1.2 BIM给我们带来的好处其实,它是引领建筑业信息技术走向更高层

8、次的种新技术,它的全面应用，将为建筑业界的科技进步产生无可估疥的影响，大大提高建筑工程的集成化程度。同时，也为建筑业的发展带来巨大的效益，使设计乃至整个工程的质量和效率显著提高，成本降低。具体而言，BIM的应用具有以下价值.1、解决当前建筑领域信息化的瓶颈问题建立单工程数据源。工程项目各参加方运用的是单信息源，函保信息的精确性和一样性。实现项目各参加方之间的信息沟通和共享0从根本上解决项目各参加方基于纸介质方式进行信息沟通形成的“信息断层”和应用系统之间“信息孤岛”问题。推动现代CAD技术的应用。全面支持数字化的、采纳不同设计方法的工程设计，尽可能采纳白动化设计技术，实现设计的集成化,网络化和

9、智能化.促进建筑生命期管理，实现建筑生命期各阶段的工程性能、质量、平安、进度和成本的集成化管理，对建设项目生命期总成木、能源消耗、环境影响等进行分析、预料和限制。2、基于BIM的工程设计实现三维设计。能够依据3D模型自动生成各种图形和文档，而且始终与模型逻辑相关，当模型发生变更时，与之关联的图形和文档将自动更新：设计过程中所创建的对以存在者内建的逻辑关联关系，当某个对象发生变更时，与之关联的对缴随之变更。实现不同专业设计之间的信息共享。各专业CAD系统可从信息模型中获得所需的设计参数和相关信息，不须要重更录入数据,避开数据冗余、歧义和错误。实现各专业之间的协同设计。某个专业设计的对象被修改，其

10、他专业设计中的该时象会随之更新。实现虚拟设计和智能设计。实现设计碰撞检测、能耗分析、成本预料等。3、基于BlM的施工及管理实现集成项目交付IPD(IntegratedProjectDelivery)管理。把项目主要参加方在设计阶段就集合在一起，着眼于项目的全生命期，利用BlM技术进行虚拟设计、建立、维护及管理。实现动态、集成和可视化的4D施工管理“将建筑物及施工现场3D模型与施工进度相链接，并与施工资源和场地布置信息集成一体，建立4D施工信息模型。实现建设项目施工阶段工程进度、人力、材料、设备、成本和场地布置的动态集成管理及施工过程的可视化模拟。实现项目各参加方协同工作。项目各参加方信息共享，

11、基丁网络实现文档、图档和视档的提交、审核、审批及利用。项目各参加方通过网络协同工作，进行工程洽商、协谢，实现施工质量、平安、成本和进度的管理和监控。实现虚拟施工。在计算机上执行建立过程，虚拟模型可在实际建立之前对工程项目的功能及可建立性等潜在问题进行预料，包括施工方法试验、施工过程模拟及施工方案优化等。其实，它是引领建筑业信息技术走向更高层次的种新技术，它的全面应用，将为建筑业界的科技进步产生无可估量的影响，大大提而建筑工程的集成化程度.同时，也为建筑业的发展带来巨大的效益，使设计乃至整个工程的质量和效率显著提高，成本降低，1.3 关于BIM的案例杭州奥体中心主体育场杭州奥体中心主体育场是由C

12、CDI体育事业部和CCDI的BIM团队共同完成的设计.1.31BIM技术让“杭州奥体中心主体育场”项目的设计工作发生了变更杭州奥体中心主体育场”位于钱塘江与七甲河交汇处南例，规划建筑面积22.9万平方米，可举办洲际性、全国性综合运动会及国际田径、足球竞赛，拥有观众固定坐席80000个.以优雅又盲有张力的花舞外形为表现形式，正是建筑师将活力动感与华贵漂亮完备结合的创意，它似花非花、如梦如幻，却又卓尔不群、傲然挺立在钱塘江畔.1 .模型设计发生的变更作为名建筑师，首先要真实地再现他们脑海中或精致、或雄伟、或灵动或庄重的建筑造型，在运用BIM之前，CCDl体育事业部的建筑师们很多时候是通过泡沫、纸盒

13、做的手工模型展示头脑中的创意，相应调整方案的工作也是在这样的状况卜.进行的，由创意到手工模型的工作须要较长的时间，而且设计册还会反史多次在创意和手工模型之间进行工作。2 .专业设计发生的变更“杭州奥体中心主体育场”项目，由丁其兼具体育场和外观困难的双重特性，所以只有采纳三维建模方式进行设计，才能避开很多二维设计后期才会发觉的问题。因此，CCDl设计团队采纳了用于Bnl技术的Revit系列软件做支撑,以侦先导入的三维外观造型做定位参考，在ReVit中建立体育场内部建筑功能模型、结构网架模型、机电设备管线模型.3 .专业纠错的变更“杭州奥体中心主体育场”项目建立了BIM模型，由于其真实的三维特性，

14、它的可视化纠错实力直观,实际，对设计师很有帮助，这使施工过程中可能发生的问题，提前到设计阶段来处理，削减了施工阶段的反豆，不仅节约了成本，更节约了建设周期。4 .模型后续利用的变更体育场馆的设计对防火、疏散、声音、温度等要求较高，这些都有特别专业的分析模拟软件，而BIY模型的建立有助于相关的分析探讨。“杭州奥体中心主体育场”项目利用完整的BlM模型信息，对体育场模型进行了声环境模拟分析，通过模拟预料体育场内的声环境，证明体育场坐席区域的声压级分布匀称，通过模拟体育场在83Hz、125Hz、250HZ各个频带观众眼席区声压级差分布分析，证明项目的设计无声场缺陷。该项目对体育场的风环境也做了分析，

15、对平台行人活动区进行分析，结果是无严竣的空气旋涡和流淌死角：对主体育场与网球场之间区域进行分析，结果是两个史筑之间没有形成隧道风。该项目还对体育场的温度环境做了分析，干脆将BIM模型导入到IES软件，分析无孔隙结构与孔隙结构外充两种方式的温度分布变更，以确定外壳是否开孔以及开孔率。应用基于Bnl技术的软件是有肯定难度的，如何让设计师尽快用上BlM产品,CCDI人有自己的模式，他们收获的不止是BIM技术带来的快捷精准、信息积存，更收获了一支BIM团队，如今他们已经有很多胜利的体育场馆工程项目是通过BlM完成的。CCDl应用BlM技术，从草图到BIM模型，再到各专业分析，全过程设计以Bnl模型为核
