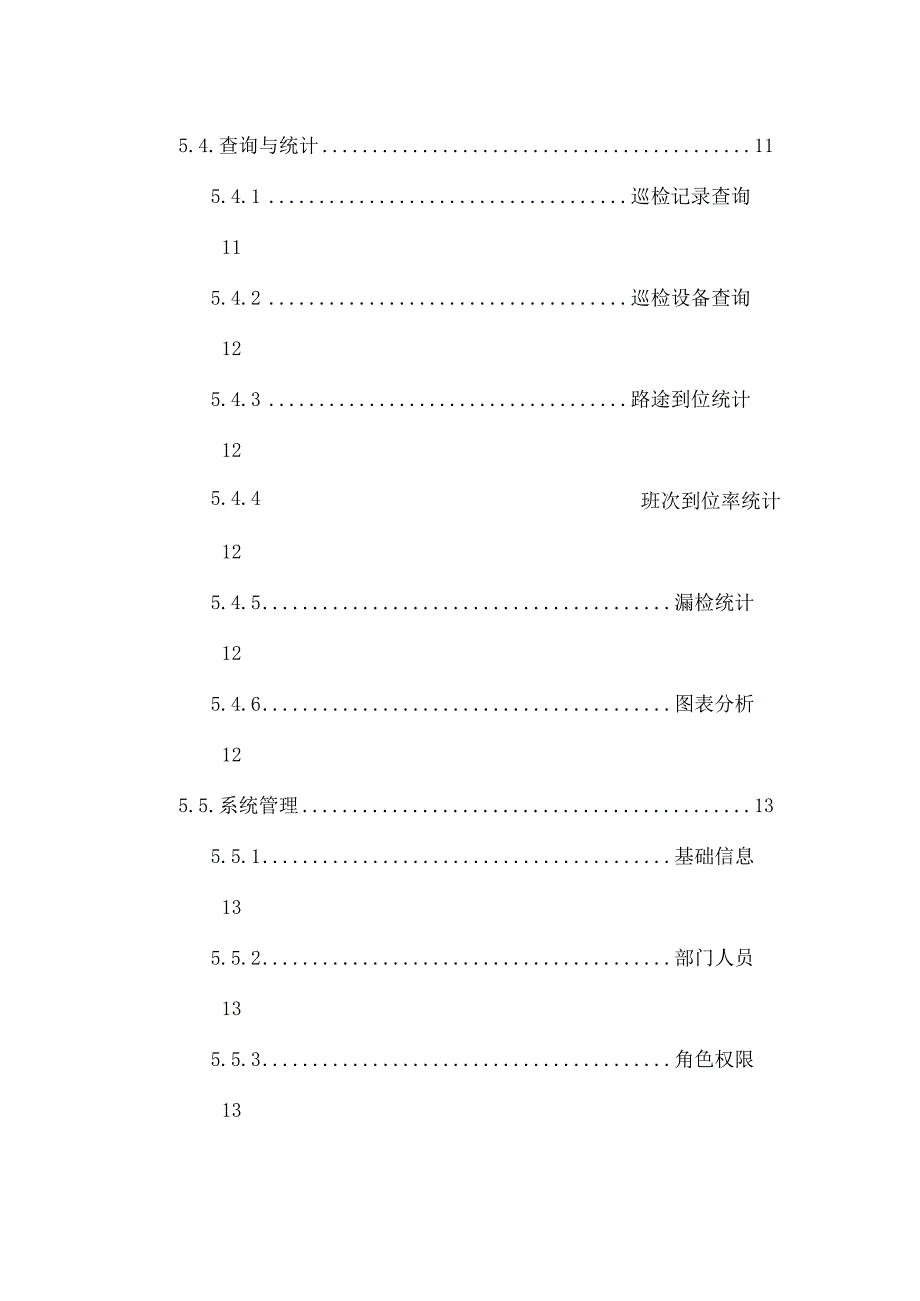

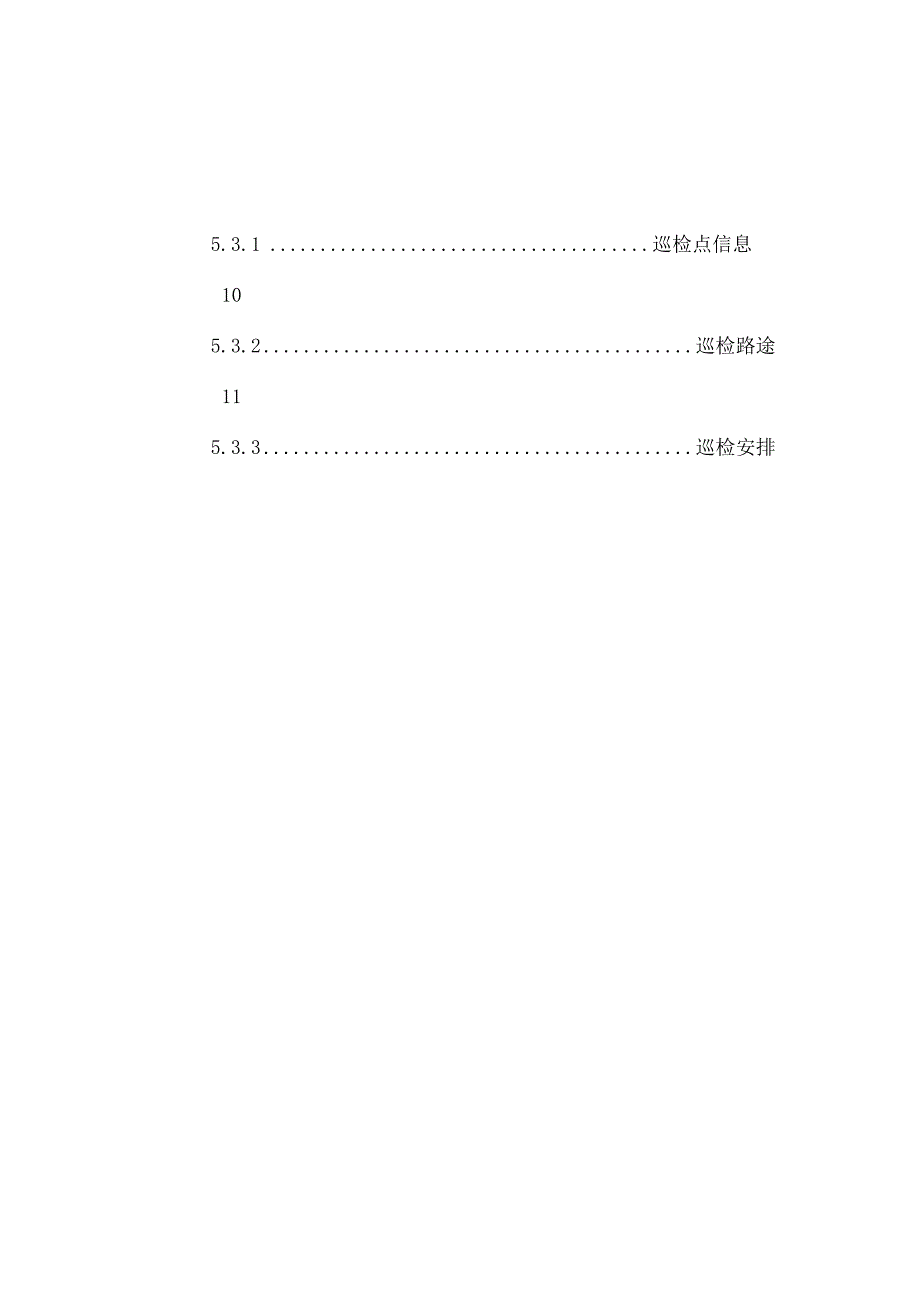

1、第一章系统概述3其次章系统组成4第三章系统特点5第四章掌上机功能64.1. 登录界面64.2. 巡检64.3. 3.数据下载74.4.数据上传74.5.巡检点设置74.6. 网络设置74.7. 掌上机特点7第五章后台软件功能85.1.功能结构图105.2.登录界面105.3.基础设置105.3.1巡检点信息105.3.2巡检路途115.3.3巡检安排5.4.查询与统计115.4.1巡检记录查询115.4.2巡检设备查询125.4.3路途到位统计5.4.412班次到位率统计125.4.5漏检统计125.4.6图表分析125.5.系统管理135.5.1基础信息135.5.2 部门人员135.5.3

2、 角色权限135.5.4 角色用户5.5.5菜单维护135.5.6系统信息14第一章系统概述设备巡检系统常用于发电、水泥、化工、钢铁、变电站、输变电等行业，通过定点定时的对设备周期性巡察来预防设备故障发生。对于设备密集型企业，设备部件繁多，任何一个部件出现问题都有可能影响设备的正常运行，异样停机都会给企业运营带来巨大损失。因此,通过连续不间断的人工巡检，对设备出现的异样状况进行刚好处理，避开设备故障或缺陷的发生，是企业常用的管理手段。纵观国内的设备巡检系统要不设计困难，前端手持设备操作繁琐，人性化设计不足，后台软件功能堆砌，好用价值不高，整套系统管理维护困难度高。另一-种是从早期巡更管理升级为

3、巡检管理，受巡检硬件的功能局限，在运用中不能敏捷满意用户的需求，另外由于系统专业化设计不足，系统对用户管理协助功能特别有限。珠海新瑞公司致力好用、简洁、易用的设备巡检系统研发。公司早在2019年就起先巡检系统研发，具有丰富的设备巡检研发阅历。经过多年来对各行业巡检业务需求的挖掘提炼及吸取不同厂家产品特点，利用目前最先进的Android智能机,结合Rfid识别技术和wifi无线网络技术等，采纳公司最新研发的巡检软件组成我公司新一代Android设备巡检系统。系统依据功能分为精简版和专业版来满意不同用户需求。专业版及精简版的区分在于软件功能方面，精简版专注于实现设备线路到位巡检，完成现场到位率和漏

4、检的管理。专业版在精简版的基础上供应对巡检设备卜的每个巡检项目的检测，巡检项目类型分状态型、文本型和数值型。专业版更供应了丰富的图式分析和班组的考核报表。新一代巡检系统的优势体现在：1、系统采纳通用化设计，BS架构、绿色免安装过程，易于维护；2、后台管理和前端手机机操作简便，充分考虑人性化设计，如：手持机自动检测后台设置并下载数据，手持机界面直观、操作简洁：3、系统设计敏捷，可及第三方EAM或SIS系统集成；4、软件产品供应终身免费技术支持和升级服务，解除客户的后顾之忧.第二章系统组成系统由专业版设备巡检软件（B/S绿色软件）、工业android手持机（也称掌上机）、射频标签组成。巡检管理软件

5、完成巡检点基础信息、巡检项目、巡检路途、巡检安排等设置，完成巡检记录查询，到位率统计和漏检统计，及其它系统基础信息模块等。射频标签通过RFlDR用来标识现场不同的巡检点。掌上机采纳AndrOid系统的工业级机型，牢固耐用。除手机基本功能外,还具有条码、RF条识别、IHFl通讯、拍照等功能。（多款android掌上机外观，具有三防功能，防护等级IP65,适用于工业环境）（抗金属标签一现场巡检点）第三章系统特点1）采纳通用且主流的工业Android机为数据采集机，兼容RFID和条码识别，支持现场高清拍照、叼FI数据传愉；2）采纳通用化设计，简洁易用，B/S绿色版软件，免安装过程，易于升级维护；3）

6、项目实施过程简洁，导入三个excel模板即完成系统初始化工作；软件傻瓜式设计，新用户无需特地培训即可上手；4）手持机采纳极简设计，主动检测并自动更新数据，现场操作快速便利5）统计报表丰富好用，还可用作班组考核和竞赛依据6）系统扩展性强，可及EAV、SIS系统及其它第三方系统集成7）软件产品承诺终身免费技术支持和升级。第四章掌上机功能掌上机功能包括：登录界面、巡检、数据下载、数据上传、网络设置、巡检点设置、巡检统计、修改密码等功能。4.1. 登录界面通过该功能，录入相关登录信息然后进入系统。系统自动保存最终一次登录胜利的登录信息，避开下次登录时重复输入账户密码等信息。4.2. 巡检该功能实现设备

7、巡检的现场数据采集功能。在登录时已经选择巡检路途，进入该功能后自动列出该路途的全部设备。将掌上机靠近RF感应钮,假如识别胜利系统发出“嘀”一声和振动反应。随即界面显示出该设备的巡检项目列表。巡检项目值均以默认值显示，巡检项目有状态型、数值型、文本型和提示型等。状态型项目可以多选状态值。数值型只能录入数字。文本型可以录入文本及字符内容。提示型为操作过程进行提示。用户依据实际状况可以单独修改巡检项目的值。该系统可以按依次巡检也可以随意选择路途，巡检过程提示有总巡检数和已巡检数，防止漏检。巡检过程有巡检数量进度提示，防止漏检。对于巡检发觉异样的状况，可以通过备注按钮对该设备进行异样记录或拍照。对不能

8、识别的标签可以选择跳检并选择跳检缘由。4.3. 数据下载该功能实现将系统的基础资料下载到掌上机。4.4. 数据上传该功能将掌上机中的巡检记录上传到系统，每次上传后自动检测后台最新设置并自动卜载。4.5. 巡检点设置通过掌上机完成现场RF标签的初始化，将RF标签地址及实际设备建立关联。4.6. 网络设置该功能设置掌上机和服务器干脆的通讯地址，实现掌上机和后代服务器的通讯。4.7. 掌上机特点I）智能机可选择型号多，凡具有RFID或NFC读卡功能的Android机均可：2）前端软件无需繁杂的设置步骤，APP安装后即可运用：后台数据自动下载；3）掌上机登录后保存最终一次登录记录，避开操作员每次重第输

9、入登录信息：4）每次上次数据后自动检测后台设置更新，并自动下载更新，削减人员维护：5）巡检设备、项目、路途、安排均可后台设置，前端自动下载;6）可随意选择路途进行巡检，无需严格的先后次序限制：7）支持巡检，上次线路巡检中断后可以接着接着巡检。8）巡检过程有进度提示，避开漏检；9）通过叼Fl网络传输数据，快速乂简洁；系统自动有选择的进行数据传愉，数据传输效率高，速度快：10）巡检项目包括数值型、状态型、文本型，后台设置默认值，削减前端重复输入：II）可多人共用一台掌上机，分别进行巡检；巡检记录在上传前始终保存在机器，上传后清空记录，以便下次巡检：12）针对异样状况，可选择跳检，并选择条件理由：跳

10、检理由可后台设置：13）可对现场巡检进行拍照、录音、输入异样缺陷等；第五章后台软件功能巡检后台软件完成巡检点、巡检项目、巡检路途、巡检安排、部门人员等基础信息设置，在巡检前需将设置好的基础信息下载到前端掌上机，然后起先巡检。巡检结束后将掌上机数据上传到系统后台数据库，系统自动形成各类统计分析报在。通过各种报表分析对不但可以直观驾驭巡检过程和设备状态，而且为巡检管理供应有效的监督和管理手段，还可为班组或人员的竞赛及考核供应依据。后台软件功能归纳为：1）软件为BS绿色版，无需安装和发布过程；2）通过部门人员、设备和项目三个EXCel模板批量导入信息完成系统初始化：3）巡检设备和该设备的巡检项目可随

11、意设置，掌上机自动检测并下载：4）每个巡检设备下的巡检项目可随意设置，巡检项目分文本类型、状态类型和数值类型，满意用户的各种管理需求：5）为便于管理，对巡检设备按设备的属性、区域划分为不同路途，路途中的设备和次序可随意设置；6）巡检安排是时不同班组、专业对不同路途的巡检频率进行设置；7）巡检记录上传后，管理员可查询巡检记录明细，检索异样设备、跳检设备，统计漏检设备及漏检次数，可通过趋势图对数值型项目进行分析，通过饼图了解异样设备分布和异样发生的频率：通过对巡检异样发觉和到位率统计可实现对巡检人员的考核管理；5.1. 功能结构图5.2. 登录界面手持终端5.3. 基础设置5.3.1. 巡检点信息

12、功能说明：为便于对巡检设备进行管理，对设备进行分类设置。然后对设备的基础信息如设备名称、设备编号、对应IDk号、k编号、描述等进行记录。初次运用，设备基础信息可通过excel模板快速导入.操作留意：系统中全部表格数据都可以导出excel表格。表格标题默认支持升降排序。双击记录行可进入编辑界面。依据excel模板格式整理数据。设备编码要求唯一，卡ID是现场设备标签k的物理k号，K编号是标签上的印刷编号，用于区分不同卡。（设备导入模板）手持机（项目导入模板）5.3.2. 巡检路途功能描述：在设备数量较多时，可将巡检设备按设备专业、属性或位置区域划分为不同的路途。不同路途由若干设备组成，同一设备可在

13、不同的路途中。该路途中的设备可以依照次序进行巡检也可以不按依次巡检。5.3.3. 巡检安排功能描述：通过对不同路途的设置巡检次数来制定巡检安排。可对部门、班次、路途进行巡检次数的设置。通过对多部门、多班次、多路途的选择实现批量安排设置。5.4. 杳询及统计5.4.1. 巡检记录查询功能描述：该模块对每次巡检的记录的具体记录进行杳询。分主细模块显示，左边是每次巡检每条路途生成一条巡检记录，右边模块显示每个巡检点的具体记录。左边模板可查询历次巡检人、起先和结束巡检时间，每次巡检安排总巡检数和实际巡检数。右边明细模块显示该路途中每个巡检点的巡检时间、是否异样、是否跳检、现场照片或异样描述。假如该设备

14、的项目值有修改，可以绽开显示修改过的项目列表。工业PD功能描述：该模块针对巡检设备时全部巡检记录进行进行过滤查询，用来分析不同设备巡检状况。如一段时间内容该设备出现的异样次数、巡检频率等。5.4.3. 路途到位统计功能描述：针对不同路途查询统计该路途的到位状况。统计内容有：路途安排次数、路途中巡检设备数、安排总巡检数、实际次数、到位率。5.4.4. 班次到位率统计功能描述：对各班组的巡检到位率进行统计，实现对不同班组的巡检到位考核。统计内容有：每班的安排总巡检数，实际总巡检数。5.4.5. 漏检统计功能描述：查询统计每天不同班次中出现漏检的记录。全部没有达到巡检安排要求的都算漏检。统计显示：每

15、天每班出现漏检设备的安排巡检次数、实际巡检次数，漏检次数。安排巡检次数一实际巡检次数=漏检次数5.4.6. 图表分析该模块分设备参数趋势和设备异样统计，设备参数趋势可以查询一段时间内全部设备的全部数值型参数的趋势改变。设备异样统计通过饼图显示一段时间内发生异样的设备分布和异样频率。5.5.系统管理5.5.1.基础信息功能描述：为便于系统功能扩展和敏捷设置.，对系统中的基础类型进行定义和设置。系统定义的类型不能删除和修改。5.5.2. 部门人员功能描述：完成对系统中的部门和人员信息进行设置。初次运用可通过excel模板将人员和部门信息导入。5.5.3. 角色权限功能描述：系统有管理员和一般用户两种角色。角色用来便利对不同类型用户的权限批量安排管理。通过对角色设置不同的功能权限，然后将人员给予角色，最终实现人员的权限安排。5.5.4. 角色用户功能描述：将不同
