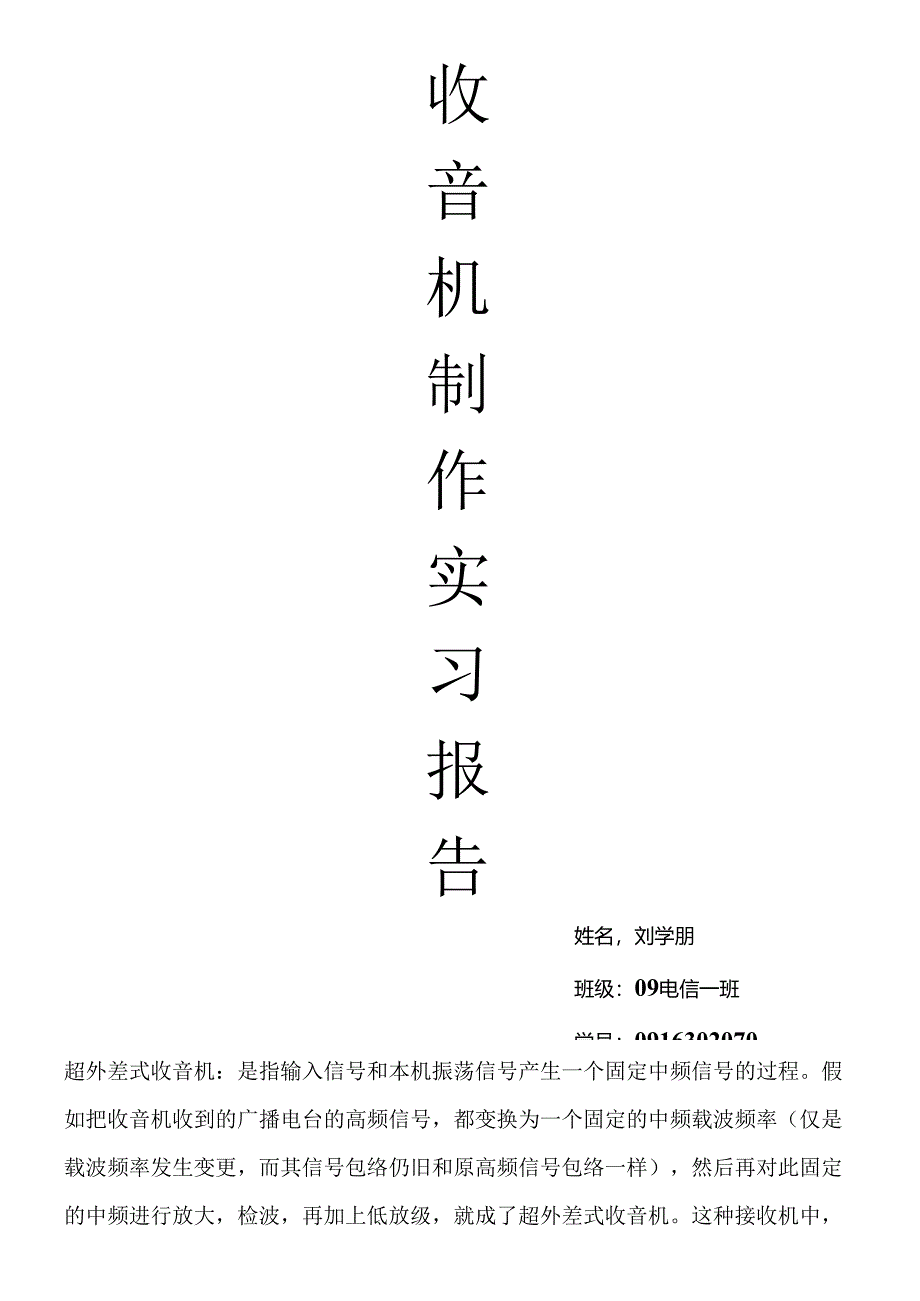

1、收音机制作实习报告姓名，刘学朋班级：09电信一班学号：0916302070超外差式收音机：是指输入信号和本机振荡信号产生一个固定中频信号的过程。假如把收音机收到的广播电台的高频信号，都变换为一个固定的中频载波频率（仅是载波频率发生变更，而其信号包络仍旧和原高频信号包络一样），然后再对此固定的中频进行放大，检波，再加上低放级，就成了超外差式收音机。这种接收机中，在高频放大器和中频放大器之间须增加一级变换器，通常称为变频器，它的根本任务是把高频信号变换成固定中频。而由于中频频率（我国采纳465千赫）较变换前的高频信号（广播电台的频率）低，而且频率是固定的，所以任何电台的信号都能得到相等的放大量。另

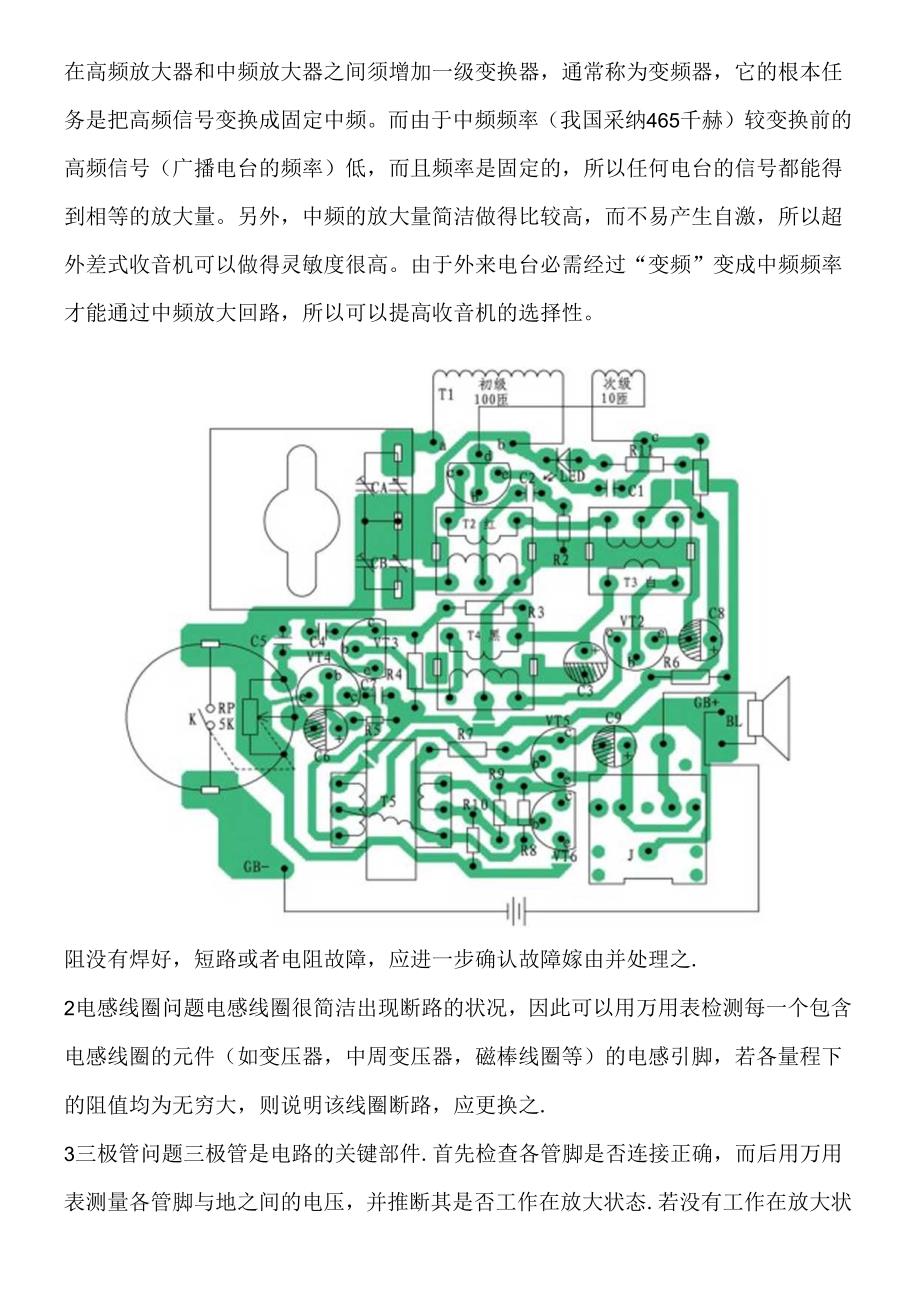

2、外，中频的放大量简洁做得比较高，而不易产生自激，所以超外差式收音机可以做得灵敏度很高。由于外来电台必需经过“变频”变成中频频率才能通过中频放大回路，所以可以提高收音机的选择性。阻没有焊好，短路或者电阻故障，应进一步确认故障嫁由并处理之.2电感线圈问题电感线圈很简洁出现断路的状况，因此可以用万用表检测每一个包含电感线圈的元件（如变压器，中周变压器，磁棒线圈等）的电感引脚，若各量程下的阻值均为无穷大，则说明该线圈断路，应更换之.3三极管问题三极管是电路的关键部件.首先检查各管脚是否连接正确，而后用万用表测量各管脚与地之间的电压，并推断其是否工作在放大状态.若没有工作在放大状态则可进一步确认是管脚松

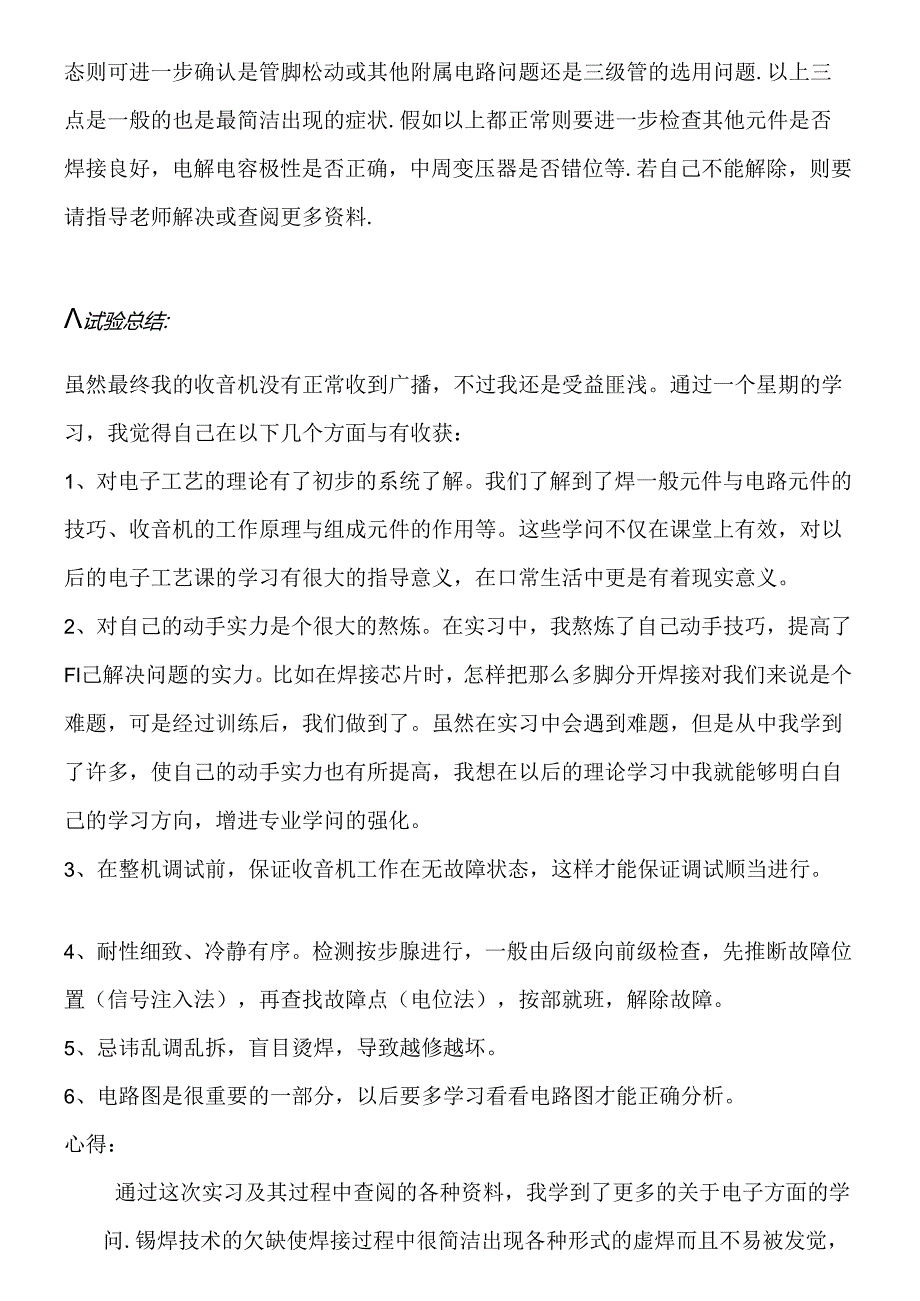

3、动或其他附属电路问题还是三级管的选用问题.以上三点是一般的也是最简洁出现的症状.假如以上都正常则要进一步检查其他元件是否焊接良好，电解电容极性是否正确，中周变压器是否错位等.若自己不能解除，则要请指导老师解决或查阅更多资料.试验总结:虽然最终我的收音机没有正常收到广播，不过我还是受益匪浅。通过一个星期的学习，我觉得自己在以下几个方面与有收获：1、对电子工艺的理论有了初步的系统了解。我们了解到了焊一般元件与电路元件的技巧、收音机的工作原理与组成元件的作用等。这些学问不仅在课堂上有效，对以后的电子工艺课的学习有很大的指导意义，在口常生活中更是有着现实意义。2、对自己的动手实力是个很大的熬炼。在实习

4、中，我熬炼了自己动手技巧，提高了Fl己解决问题的实力。比如在焊接芯片时，怎样把那么多脚分开焊接对我们来说是个难题，可是经过训练后，我们做到了。虽然在实习中会遇到难题，但是从中我学到了许多，使自己的动手实力也有所提高，我想在以后的理论学习中我就能够明白自己的学习方向，增进专业学问的强化。3、在整机调试前，保证收音机工作在无故障状态，这样才能保证调试顺当进行。4、耐性细致、冷静有序。检测按步腺进行，一般由后级向前级检查，先推断故障位置（信号注入法），再查找故障点（电位法），按部就班，解除故障。5、忌讳乱调乱拆，盲目烫焊，导致越修越坏。6、电路图是很重要的一部分，以后要多学习看看电路图才能正确分析。

5、心得：通过这次实习及其过程中查阅的各种资料，我学到了更多的关于电子方面的学问.锡焊技术的欠缺使焊接过程中很简洁出现各种形式的虚焊而且不易被发觉，而任何一个简洁的虚焊都将最终导致实习的失败.不熟识各种元器件的识别，不了解其结构学问让焊接很简洁出现错误，而出错后乂不知该如何去检测.因此在以后的学习过程中应加强对模拟电子技术的学习，并且通过实习体会到学问和动手结合对学习的重要性.12.参考文献1.模拟电子技术基础（第四版）童诗白华成英主编高等教化出版社2005.42.无线电爱好者读本（中）无线电爱好者编写组人民邮电出版社2000.13.电路（第五版）邱关源罗先觉高等教化出版社2006.5附：小结这一

6、天,我就真正进入到电子技术实习的操作中去了，以前虽然接触过电烙铁,但终归没有实际操作过，总是怀有几分敬畏之心.而电子电路主要是基于电路板的，元器件的连接都须要焊接在电路板上，所以焊接质量的好坏干脆关系到以后制作收音机的成败.因此对电烙铁这一关我是不敢掉以轻心的.影响焊接质量主要取决于焊接工具，助焊剂，焊料和焊接技术.对焊接工具，助焊剂，焊料这样的物品我是没任何方法的，唯一可以改善的就是我的焊接技术，所以焊接技术就直接确定了我实习的成败.由于我运用的电烙铁是新的，所以我就免除了除锈的工序，干脆将电烙铁预热，后上锡，以达到最佳焊接效果.最终我在这一天的实习中，焊接了十几个元件，起初没阅历，将电阻立

7、得老高，这样既不美观也不牢靠简洁形成虚焊，之后有了阅历就实行卧式法，既美观乂牢靠，只是拆卸时略微麻烦，须要别人帮忙.焊接时虽然胆战心惊，但还是总结出了心得，就是焊锡要用一点点下去，电烙铁要在锡水熔化后产生光亮就拿开，这样就能焊出光亮圆滑的焊点了.将它们插好后就依次拆卸下来，先焊接电阻，再焊接瓷片电容（由于瓷片电容不分正负极，所以焊接同电阻）.然后是三极管，焊接时留意三极管的极性，管脚要放入相应位置.液体电容在装配时也要留意极性，防止接反，最终就是其他固定位置元件.在组装收音机中，最重要的就是天线的安装，要将天线绕组区分开，分出匝数多的一侧和匝数少的一侧.用万用表测量匝数多的还是少的，电阻为零为

8、一侧的绕组.将绕组多的焊接在电路板上的12点上，绕组少的焊接在电路板上的34点上.焊接完电路板的电子元件后，就要处理电源同电路板的连接，扬声器同电路板的连接.将电源槽扬声器安装在收音机外壳的对应位置，用焊锡焊接导线在接线柱上.将电源的正负极焊接在电路板对应位置，扬声器的导线不分正负极所以就近焊接，使导线不简洁扭曲干扰为佳.接下来就是安装电池，调试收音机了.因为前期安装焊接时谨慎当心，所以安装完电池后，调整双联电容，就可以调整出台/,而且能调出四个电台.调试基本胜利.卜，实习小结及心得：总的来说，我对这门课是热忱高涨的.第一，我从小就对这种小制作很感爱好，那时不懂焊接，却喜爱把东西给拆来装去，但这样一来，这东西就给废了.现在电工电子实习课正是学习如何把东西装回去”.每次完成一个步躲，我都很有“成就感”.其次，电工电子实习，是以学生自一动手，驾驭肯定操作技能并亲自设计，制作，组装与调试为特色的.它将基本技能训练，基本工艺学问和创新启蒙有机结的三个管脚；学会了电容的分辨及读数，+”表示元片电容，不分+一极；，T卜+”表示电解电容（留意：电解电容的长脚为,短脚为一”.）焊接依次：焊接中周，为了使印刷电路板保持ozl)lJaI)N16m
