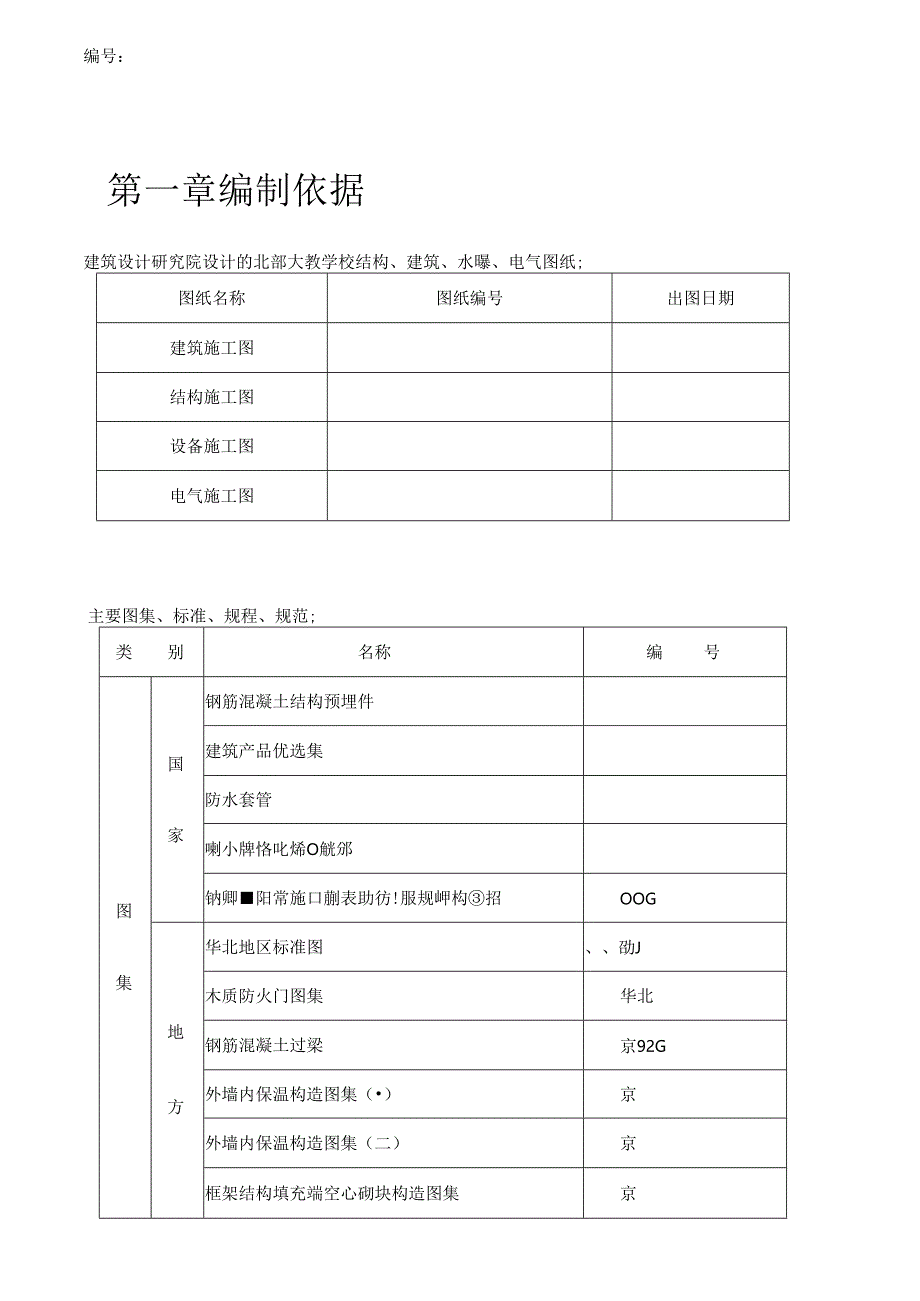

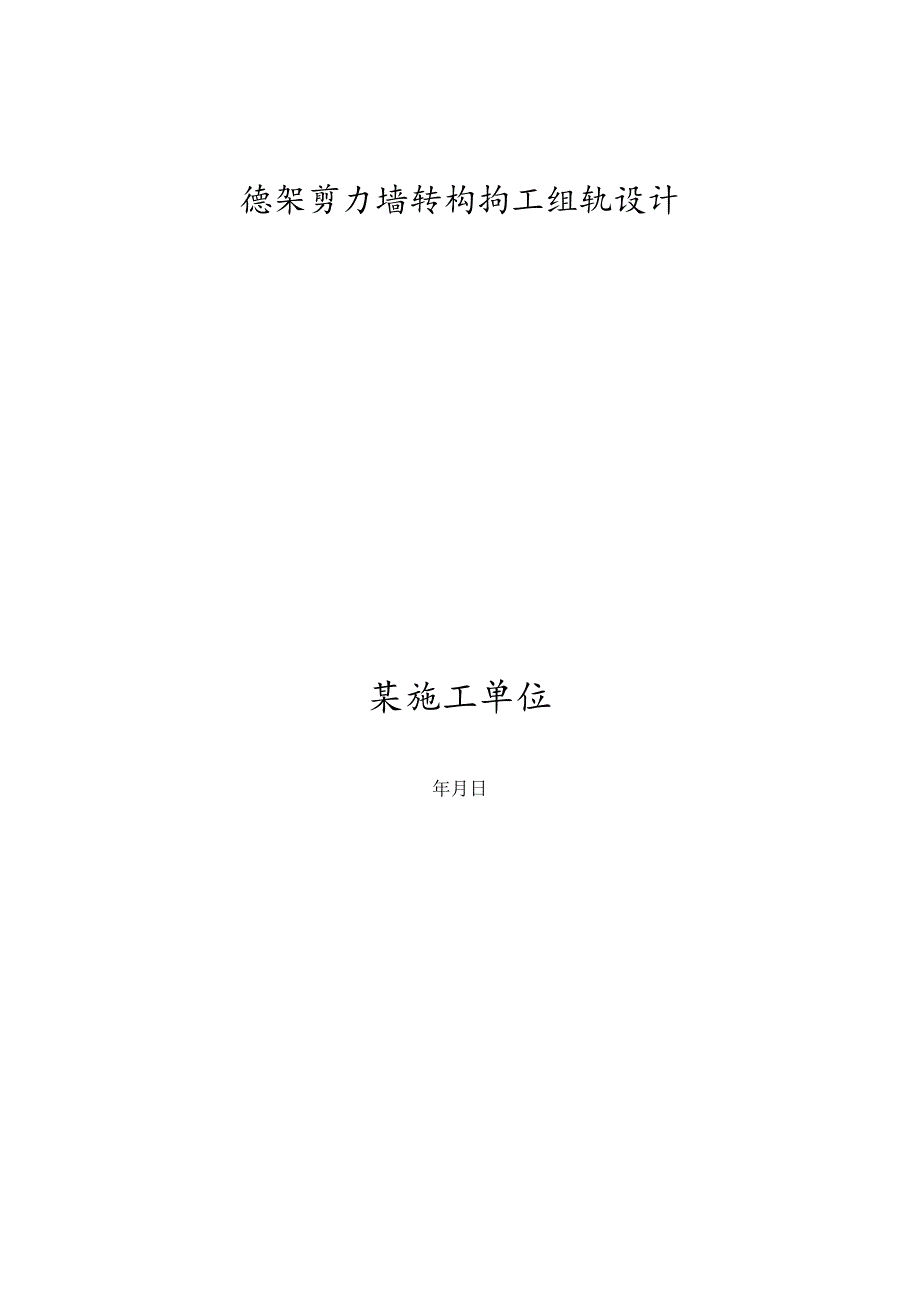

1、德架剪力墙转构拘工组轨设计某施工单位年月日编号：第一章编制依据建筑设计研究院设计的北部大教学校结构、建筑、水曝、电气图纸;图纸名称图纸编号出图日期建筑施工图结构施工图设备施工图电气施工图主要图集、标准、规程、规范;类别名称编号钢筋混凝土结构预埋件国建筑产品优选集防水套管家喇小牌恪叱烯O觥邠图钠卿阳常施口蒯表助彷!服规岬构招OOG华北地区标准图、劭J集木质防火门图集华北地钢筋混凝土过梁京92G方外墙内保温构造图集（）京外墙内保温构造图集（二）京框架结构填充端空心砌块构造图集京编号：建筑水密必mi弟术规程高层建筑箱形与筏形基础技术规葩建耀冰喇频J桶道如与瓶储收蝌建筑给水铝塑更合管道工程技术规程地方

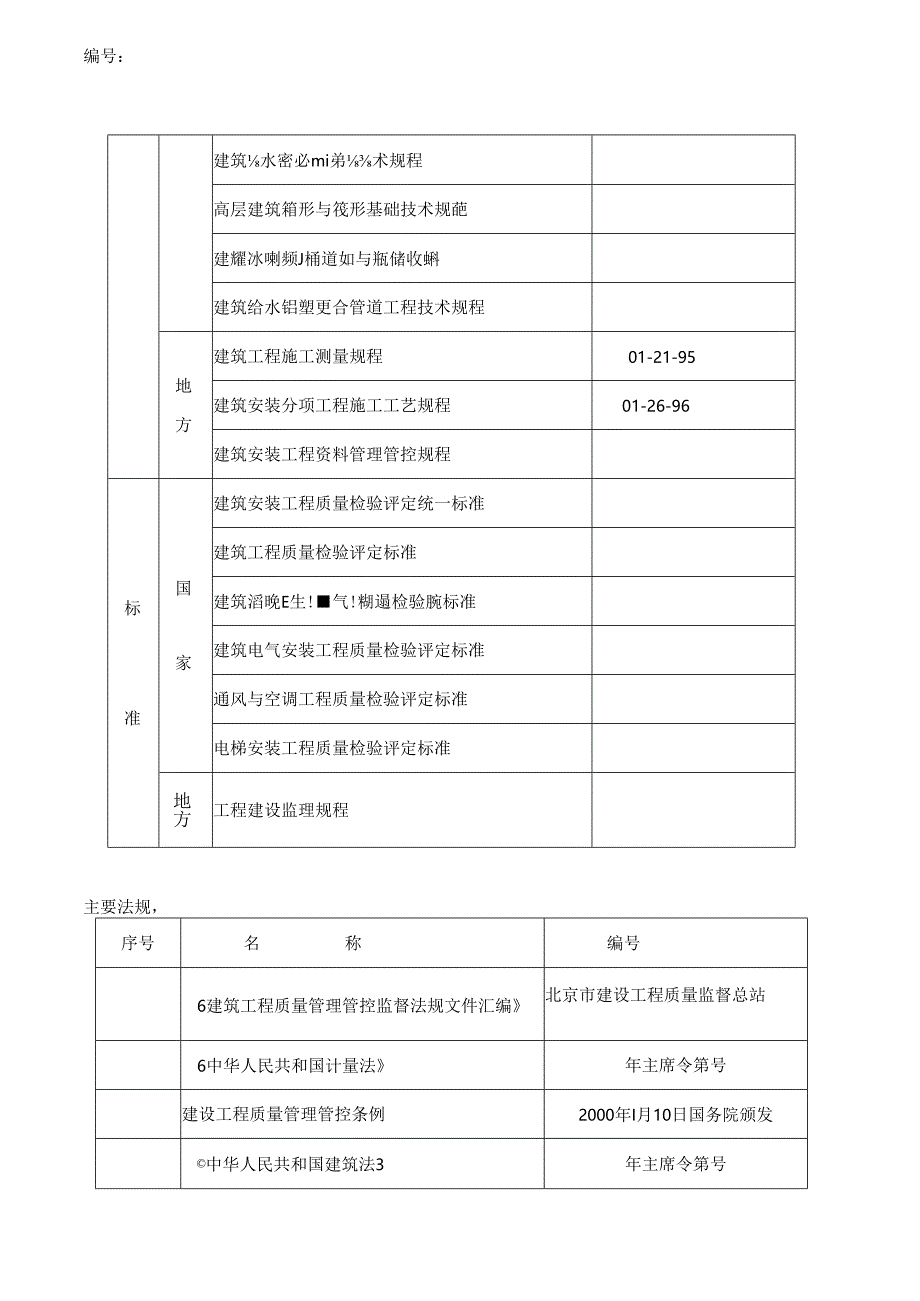

2、建筑工程施工测量规程01-21-95建筑安装分项工程施工工艺规程01-26-96建筑安装工程资料管理管控规程标准国家建筑安装工程质量检验评定统一标准建筑工程质量检验评定标准建筑滔晚E生!气!糊遢检验腕标准建筑电气安装工程质量检验评定标准通风与空调工程质量检验评定标准电梯安装工程质量检验评定标准地方工程建设监理规程主要法规，序号名称编号6建筑工程质量管理管控监督法规文件汇编北京市建设工程质量监督总站6中华人民共和国计量法年主席令第号建设工程质量管理管控条例2000年I月10日国务院颁发中华人民共和国建筑法3年主席令第号编号：北京市建设工程施工试的实行有见证取样和送检制度的暂行规定的补充通知京建法

3、O号6预防碎工程碱集料反应技术管理管控规定（试行）京建科O号6房屋建筑工程和市政基础设施工程实行见证取样和送检的规定京建航口号编号：第二章工程概况工程倚介:序项目内容工程名称工程业主设计单位建筑面枳6893m5场地面积1工程地点质量已标优良结构形式框架剪力墙结构基础形式带肋梁筏板基础建筑设计概况，序相关项目内容功能教学楼建筑规模筋觥源Om:倾做地上五层，局部六层地下一层三U高地下一层m地上一五层m编号：建筑高度士绝婚猫m郦标mmm水油嫉血励肺夕峭Ai贴彩色面砖、饶毛花岗岩、玻璃幕墙刖腼:柑丽觥墙面到扬懒面，矿楸域板喷面，碉秘涂即颉顶棚防水石膏板，耐擦洗涂料顶棚，铝方格栅吊顶，粘贴保温层顶棚地面

4、活动地板,水磨石楼;锄西懒面，水泥倒i：门窗柏贡甲级防火,木制甲级防火窗，楠拗喇魏端，棉物必普门，木窗，铝合斜琏窗，铝合制宿填充墙为粘土空心砖，局部为钢筋混凝上剪力描外墙填充墙为厚粘土空心砖防水担扳防水混凝土,11111I型防水卷材防水混凝土,l11l11型防水卷材室内厕浴间采用聚氨脂防水涂膜屋面n1111型防水卷材节能保温增强水泥聚苯板外墙内保温结构设计概况:持力层上端况粘质粉土层地梅物雨淮值带肋梁筏基础结IW式现浇框架一剪力墙结构结mR轴间设一宽后浇带编号:时间：2021年X月XB书山有路勤为径，学海无涯苦作舟页码：第7页共98页i5三S剪力墙二级抗震设防烈度框架三级八度混凝土强度等级混凝

5、土垫层首层以下二层及二层以上梁板墙柱钢筋接头型式当时，采用等强直螺纹机械连接，当WV时，采用焊接连接（登直纲筋电渣压力焊，水平钢筋闪光对焊），当小时采用搭接连接钢筋类别I级钢：小、H级钢：0、结构尺寸钢筋能剪力墙30OnUn、250E底板厚度nun暖卫系统概况:系统名称管材连接方式保温防腐采暖焊接钢管W宝接安姆接玻璃棉管亮防锈漆银粉各两道给水镀锌钢管丝接玻璃棉管壳消火栓焊接钢管W丝接法兰连接岩棉管壳防锈漆银粉各两道排水排水铸铁管捻接玻璃棉管壳卫生间排风镀锌钢板法兰连接电气专业设计柢况，编号：序号相关项目系统介绍变配电系统两路电源进线，一路供照明用电，i路供动力用电，引入地卜地卜一层总配电箱。动

6、力系统干线以金属线槽敷设为生,支线穿钢管沿楼板及墙体暗配，主要包括：空调、风机、水泵等设备。照明系统包括公用照明，事故照明，大部采用普通荧光灯，共用照明为备用电源自投。防雷接地为三级防雷建筑，利用基础底板钢筋作为接地体，屋面避雷带，利用结构内钢筋做防雷引下线与接地极相连接。消防系统采用总体保护方式，一必设消防报警中心内设火灾自动报警装置、消防控制联动设备、消防电话总机、消防广播设备。弱电系统电话、电视系统、综合布线系统、闭路电视系统、音频及听力系统周围地形、地物概述：拟建场地内原有一半地卜.室结构，北侧距数学楼仅18m,南侧距物理楼仅16.95m,东侧为小型花坛，西侧紧临青年教如住宅楼：在建筑

7、物南、北、西各有条马路，南、北侧马路宽3m,西侧马路为学校南北向主干道，在拟建场地西侧有二排树木，地下有暖气沟，东侧有一排树木需要保护。Ifc工用地和水、电等条件合约甲方提供施工用地330011r,是首层建筑面枳的倍，另外提供间办公用房，现场不设置生活区，基本能满足施工要求。提供电源和管径的水源到现场.编号：第三章本工程施工难点和对策本工S施工难点；3.1.1 本工程所处地理位置特殊，北侧是数学楼，南侧是物理楼，西侧是青年教师住宅区，为r给学校提供一个良好的教学环境，必须在施工中采取切实措施，尽力降低噪音，加强环保，并做好协调工作，尽最大努力减少对正常教学的干扰，询保文明施工。3.1.2 本工

8、程施工场地较为狭小，且距原仃建筑较近，在进行土方开挖时，必须进行护坡，以便合理进行现场平面布局和防止危及原有建筑物的安全。3.1.3 在施工现场东侧和西Wf均有保留的树木，且距新建工程较近,必须加强保护，以防破坏。3.1.4 由r本工程地处校园内，防火,安全保更和治安综合治理相当重要，必须制定严格的保障措施，以确保校内人员和驻校施工人员的人身及财产安全。解决难点的对策；.1为了最大限度的减少对学校正常教学的干扰，给学校提供一个良好的教学环境，在施工过程中我们将采取如卜措施加强环保：相关项目经理部成立环埴保护领导小组,由相关项目经理部主管生产副经理任组长,负责组织做好工地环保工作：由相关项目经理

9、部总工程师任副组长，负责环保技术措施的制定、交底工作；现场设环保监督员，负货施工现场日常环保监督检查工作，发现问题及时解决。（）噪音控制指JT为了尽量减少噪音污染，除了采用商品睑、机械设备用隔音棚处理外，还将采取以下措施：）现场配置一台电子噪音分贝测试仪，随时控制和调整噪音源的工作时间，关停或减少部分非主要生产设备。）采用低噪振捣棒。）随结构施工的楼层，在脚手架内侧加设一所包装成片状的吸声棉.）严格遵守市建委夜间施工作业时间规定，合理安排施工时间。早:至晚：渔工,考试期间严格按北京市有关规定执行，遇学校由大活动期间，配合学校工作，充分利用寒暑假时间，调整好施工进度。）现场木工棚、搅拌站、大型机

10、械吸音棚采用吸音材料进行封闭降噪处理。）教育职工不得敲打钢管、钢模板，尽量减少噪音。）加强时操作人m的教育，早晚施工不大声暄哗，建筑物资轻身轻放，不从上往下扔东西，并做好施工中的相关计划调控。编号：）装修期间，块材等建筑材料尽量采用定尺定料，减少现场切割。）夜间照明用的镐灯和碘铝灯采取低照，并且在建筑物四周搭设脚手架，沿全高满挂密日安全网，形成遮光带，以最大限度减少夜间光污染。夜间不作业时关闭所有大型照明设施。O降低扬尘描篇）土方开挖期间，每天施工完毕及时清扫马路，以维持和保护校园的环境，并且运上车辆驶出现场前，要用水冲洗轮胎上的泥土和用毡布依盖土，以免污染校园马路；日常施工期间，施工现场和周

11、围马路每天派专人清扫和洒水，以避免扬尘。）建筑垃圾采用容器吊运，严禁随意凌空抛撒，施工现场设置密闭式坨圾站用下存放施工垃圾，并采用密闭容器及时清运消纳。）施工现场设置的搅拌机，必须配备降尘防尘装置。）各类机动车完善消排烟系统，减少尾气排放，减少对大气的污染.（）污水处理措籁）施工废水（主要为水磨石地面产生的污水）用钢管从各U引入沉淀池经两遍沉淀处理，经滤网过滤后排入市政管道。）搅拌机、洗车处等排放污水处均设沉淀池。清洗搅拌机和运输车辆的污水，未经沉淀处理不得直接排入城市排水设施。）施工污水经沉淀后可作现场洒水降尘，厕所冲洗之用.3.2.2 篇工现场场地较为狭小，在第工过程中将采取如下措茶：。为

12、了合理进行现场布局和保护临近建筑物的安全，在基础土方开挖时，在基坑四周均进行土钉锚护坡，并派专职测抗m对周围建筑物进行沉降观测，及时掌握信息，详见上方开挖及基坑支护合适的方案。（）施工现场不设生活区，施工人员律住在我单位基地内，每天派班车接送，饮食在基地食堂做好后送到现场.（）现场只设钢筋加工区、木工加工区、材料库、搅拌站，办公地点设在合约甲方提供的办公室内。3.2.3 为了加强对施工现场树木的保护，在施工过程中将采取如下措施，。现场树木均用脚手架搭设用挡，并满挂安全网，西侧一排柏树上部搭设防砸棚，如下图示。编号：O为了防止伤及树木，西侧两排树之间只允许堆放用人工能堆码的材料，禁止大型车辆进入

13、。O每天派专人对树木进行浇水养护。O为保证施工现场东侧的花草树木不被践踏和破坏，采取以下措施：)加强民工的素质教育和环境保护意识教育。)选派：名巡视m在夜间点以前不间断巡视，随时纠正和制止施工人员破坏花草树木的不道缠.行为。3.2.4 总工现场安全管理管控：为保障校内人员和施工人员的人身安全和财产安全,为学校提供良好的教学环境和施工环境。我们将采取如下技术措施：O在北侧张近数学楼的马路上搭设通长全封闭安全通道.O在危险地段设岂安全警示牌，夜间设置红色警示灯，派专职安全员监护。O制定严格的安全保W措施、消防措施，成立消防、安全保T3.领导小组，严格执行学校有关消防、安全保卫的有关规定。()加强对施工人员的宣传教育，做到施工人员只在指定的施工现场内施工，不得随意在校内穿行。不得在施工现场赌博、酗酒和进行其它违法犯罪活动。O招所有施工人员的姓名、性别、年龄、户口所在地、哲住地址等上报校保卫处备案。O施工使用的易燃、易爆、有毒等物品，设专库限量储存，指定专人保管。O施工用完的易爆、易热、有毒物品及时清理干净，电气焊作业时，必须清除周围危险物品。O施工现场不设宿舍和食堂，施工人员均住在校外。()施工现场的要击部位，如变电室、大中型
