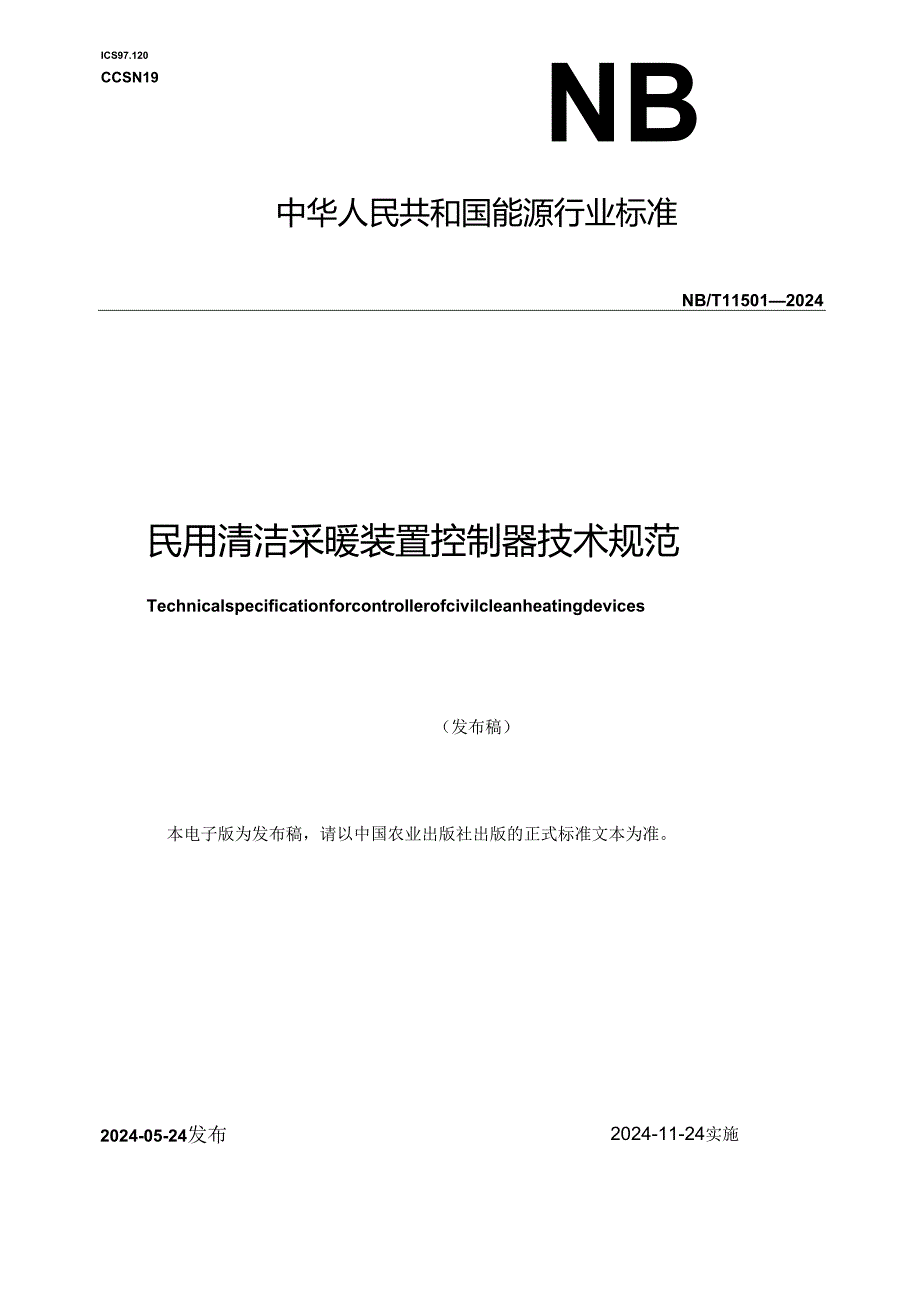

1、ICS97.120CCSN19NB中华人民共和国能源行业标准NB/T115012024民用清洁采暖装置控制器技术规范Technicalspecificationforcontrollerofcivilcleanheatingdevices（发布稿）本电子版为发布稿，请以中国农业出版社出版的正式标准文本为准。2024-11-24实施2024-05-24发布国家能源局发布前方1I范的12规范性引用文件I3术语和定义14技术要求15试脸方法36检验规则57标识、班机文件和包装68储运.安装和使用条件6冬考文献7本文件按照GBT1.I2020(标准化工作导则第1箭分,标准化文件的站构和起草烧则的规定起

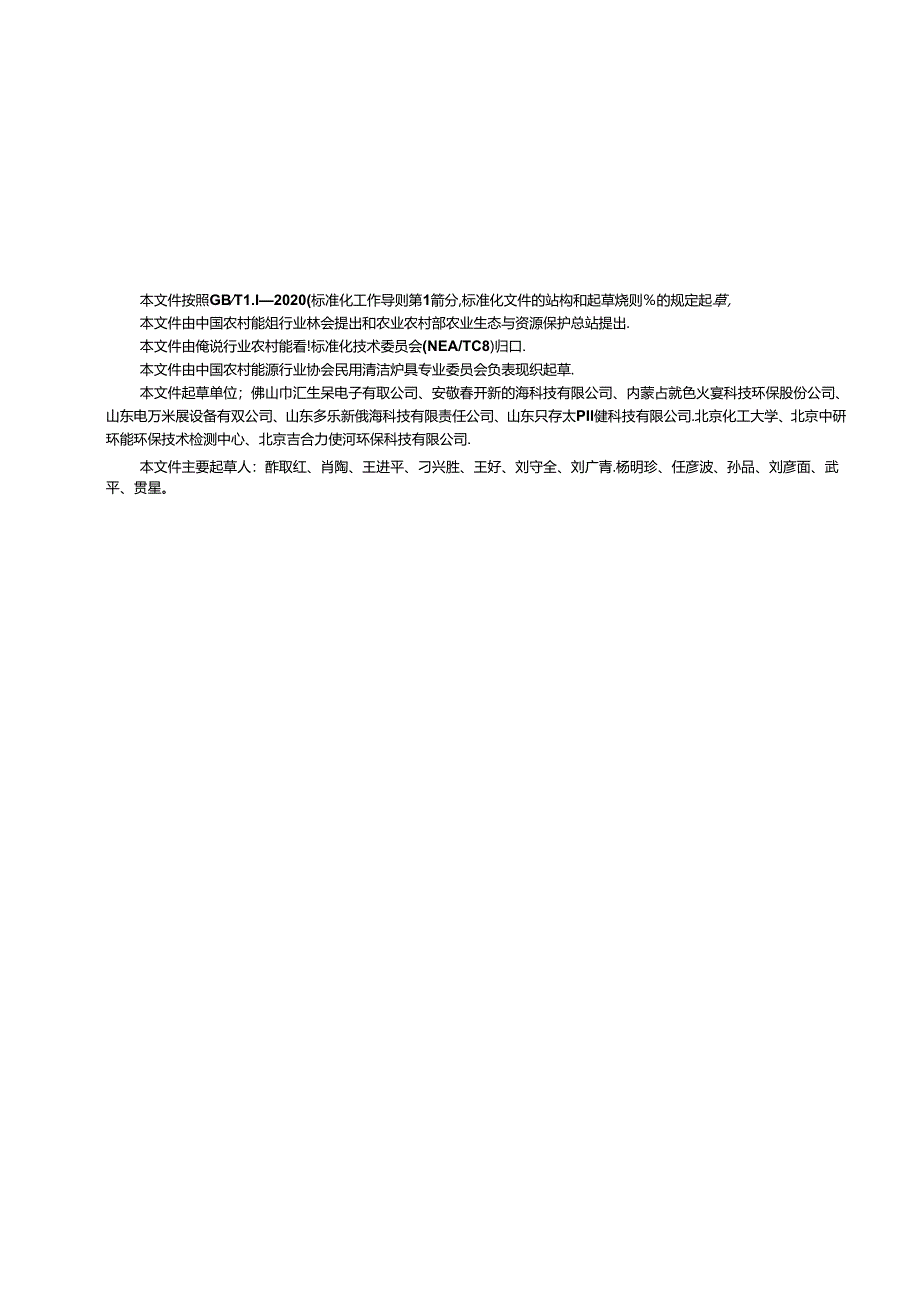

2、草，本文件由中国农村能俎行业林会提出和农业农村部农业生态与资源保护总站提出.本文件由俺说行业农村能看!标准化技术委员会(NEA/TC8)归口.本文件由中国农村能源行业协会民用清洁炉具专业委员会负表现织起草.本文件起草单位；佛山巾汇生呆电子有取公司、安敬春开新的海科技有限公司、内蒙占就色火宴科技环保股份公司、山东电万米展设备有双公司、山东多乐新俄海科技有限责任公司、山东只存太PIl健科技有限公司.北京化工大学、北京中研环能环保技术检测中心、北京吉合力使河环保科技有限公司.本文件主要起草人：酢取红、肖陶、王进平、刁兴胜、王好、刘守全、刘广青.杨明珍、任彦波、孙品、刘彦面、武平、贯星。民用清洁采暖奘

3、控制器技术规范1 本文件规定民用清洁果噎装置控:W器（以下前称控制;）的木谙和定义、技术要求、试验方法、枪验规则，标识、Ki机文件、包袋，储运、安装和使用条件.本文件适用于以上.物质，洁净煤为崽料的清洁采暖炉具、生物版炊事烤火炉只.生物顺峻风壁炉.小型生物质的炉等果脱装置和配套的自动控制啬的设计制造和验收.2 范性引用文件下列文件中的内容通过文中的规范性弓I用Ifii构成本文件必不可少的条款.其中.注H期的弓I用文件，仅该日期对应的版本适用于本文件：不注U期的引用文件,其G新版本（包括所有的修改年适用于本文件。GB/T4588.3印制板的设计和使用GB/T5169.16-2017电工电子产品着

4、火危睑试脍第16部分；试购火焰5M水平与仙直火焰试54方法GB/TIiO18.1-2012低压开关设备和控制设在镣1部分：总则GB14536.1*用和类似用途电自动控制器第1部分；通用蜃求GB/T17626.2电磁四容试验和测里技术彩电放电抗扰度试验GBZT17626.4电速兼容试股和测球技术电快速螭变脉冲群抗扰度试股GB/717626.5电蛾兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.11电磁凝容试股和测盘技术电压新降、短时中断和电压变化的抗扰度试验JB/T3085电力传动控制装置的产品包装与运验规程3 术定义CBM536.1界定的以及下列木谙机定义适用于本文件.3.1艮用清

5、清果蒙*ICcontrollerofcivilcleanheatingdevice具在控制、调节、监测.显示，记录、保护等功能,用于以性物痂，洁冲煤为燃料的采暖装置及系统运行的专用控制器。4技术要求4.1 基本央求4.1.1 控制器胞符合GB14536.1的相关规定，4.1.2 控制器中与强电部分有连接的相关落件，涉及判3C认证的应符合3C认证要求.4.1.3 卬制电8板应符合GB，T4588.3的相关规定，4.1.4 注M件应采用符合G&T5169.16-2017表2规定的V-I及以上盟求的阻燃材W4.2 动要求4.2.1 位利器的功能应满足民川采暖装置济洁燃烧.i效用能、安全运行的相关要求

6、4.2.2 采川下列设备控制的.应石总停顺序拄制和联锁保护功能Ia) 有鼓风机.引风机的采暖装置.校和时应先启动引风机,再H动鼓风机I关闭时应先关闭鼓风机.再关闭引风机；b) 关机时,应有余料想烧延时保护功能.4.2.3 热水循环加粘的采暖装置控制器在出水水温达到85X;时，应具有超温报蓄、fl动切断燃料供应和停止风机运行等IKtti保护功能.4.2.4 热水循环加热的采暖装置授IM器宣仃以卜助球保护功健：a)在炉具循环水温低于6C时可以自动开后循环水泵运行；b在炉具循环水温低于2X?时应具有禁止采暖装置运行的功能.4.2.6 控制器应具仃传匾器故障Itt警和联锁保护的功能.控制器故障或超限很

7、瞥应采用加(包括语音)成出光方式提示，并能区分故障类别.4.2.7 控制器宜有排烟温度指示和Jfl限报警时自助停止燃料供应、籁风机运行的功能。4.2.8 其什H算机通讯接口的控瓶器在使用RS-485(TIA,ElA-485A)总线按口,并支持M(KlbUS或共他开放的地讯协议。4.3 性倦央求4.3.1 14制器的温度检测误差应不大于I.S-C,定时时间谍如小入J4时时间的隔.4.3.2 控制器应在AC185VAC245V50HZ1的工况下正常运行，4.3.3 拽利器在环境淞度-20C5(C,相对湿慢85、以下工况正常运行，4.3.4 岸电放电抗扰度应符合G&T17626.2的相关要求.4.3

8、.5 电快速瞬变体冲抗扰吱应符CG&T17626.4的相关要求.4.3.6 电涌抗扰度应符合G&T17626.5的相关要求.4.3.7 电压跌落、税期中断和电压变化抗扰度应符合GWT17626.11的相关要求.4.3.8 常态条件下.4IM用的带电部件和不带电的金属部件之间测绝的电R1.应不小于100MQ.4.3.9 整电距南、电气间隙和穿动M态绝缘的距离应符合GB14536.1的要求.4.3.10控制器的触点和连接处小;F1.受热或震动等原因而导致松动，各项功能运行正常,参数检篇应符合4.3.1的要求，4.3.11控制器应有足螭的机械强度，能承受正常运物、安装和使用过程中所产生的外力而小损坏

9、、不变形。4.4M*4.4.1 拄MZ3按供需双方确认的样机和技术文件IWifi.制造Bi应有完将的生产工艺文件和符介该标准的质检文件.4.4.2 电4元件和电元的布置应的齐美观并使于装配、接地和维修.4.4.3 控IM器中主要元器件在印刷电路板上应标有相应无器件的符号或代号.4.4.4 控:M科的接插件应用不同的型号或颔色加以区分，或仃明W的字符标识，4.4.5 在经常移动的部件之间的连接线应乘用较短护导税,并应有台域的长度余状,以免弯曲或过人张力而损坏导线.4.4.6 交流电源线应与低电用(测出、信号、通讯、AK冲等电路导线分束走线.且有,定的间隔,必要时应枭取隔窗或屏蔽措施.4.4.7

10、控制器外壳应有合适的故热措施，表面应平整光滑、色泽均匀、不应有裂痕、划伤、收爆孔或起泡等缺陷。4.4.8 面板表面字符应清晰、正胸,无划伤、泻物、裂触、破损、歪斜和格位等现宝4.4.9 电路板上元器件应焊接牢固、焊由:光滑、不应有虚焊、脱鹤和松动等现象4.4.10 控制器应做防潮、防尘、防腐蚀处理,电路板炸接面应清洗焊渣和助停剂等影响使用质量和寿命的残留物，衣面均匀喷涂防潮、防尘、防腐蚀漆.4.4.11 按键或开关应准确、灵域、可他，有依强的耐用性,4.4.12 液晶屏、1.ED等显示模块和数码管等我ifti无刮伤.彩虹、气泡、6支损等现象,显示内容应消限完整，S试方法5.1 试条件1仪IHf

11、t备5.1.1 环境海度0C”20C、相对C度6M70%.5.1.2 试脸电双是单相交流正弦波，电压和软率波动瑟国不超过额定值九5.1.3 试验所用的仪器仪表应在检验科期内,精度应满足以下要求：a）温度仪能人允许说处0.5C;b）计时仪用大允许误0.Ec）电I：测量仪表（兆欧表除外）准确度不低于0.5级：d）兆欧表准确度不低于1.0级：O湿度仪（相对温度）鼓大允许误差1%.5.1.4 模拟的采暖袋置试验台应满足下列条件：a）采暧笠置运行时各种保护或指令的开关信号：b）采暖笠53运行时溺度等畲数变化的谕入信号：c）采暖装置正常运行时各种受控设备工作状态指示灯.5.1.5 其他试养条件应符合GB1

12、4536.I的相关要求.5.2 控制功健试5.2.1 将控制器安装在模拟的聚暖装置试验台或泥咳装置上进行控断功位试蛤，5.2.2 检直拽制器各控制中元的信停控IM功能是否正常.5.2.3 分别检测控制涔是否满足422727的要求.5.3 性Igft5.3.1 ffiM*tum三在涵足5.1的试监条件下，粕控制涔装在浏试台上或采暖装跟上运行.刖温度仪表和时间仪表检浏控制零的温度检测误差强不大于1.5C和定时时间误差应不大于定时时间的隔.5.3.2 电性试Ift将控制器装在测试台上或来吸装置上，分别在AC185V、AC245V两种电压状态下进行试运行各30min,观察控制器各项运行是否正常，5.3

13、.3 工作环境造质性血将控制港装在测试台或炉具上，分别在温度50C、湿度85%和温度-2QC、湿度85%两种工况中下进行，试蛤运行时长60min,观察控制器运行是否正常。5.3.4 3.4电放电抗优度试验将挖制备安装在试验台或采暖袋置上，fGBT17626.2的规定，渤试等级为空气放电3级.将士80。OV的静电加到操作面板和采暧装置的不带电金属部分，在正常运行状态下,放电试验每隔IOS-次,分别进行IO次试验,试毅过程中各零部件不得因放电损坏,控制器应能维续按原设定的程序运行.5.3.5 电快Et*扰扰度试It将控制潺安装在试脸台或者果吸大置J技GBTI76264YJ规定,干扰信号由电源引入,

14、测试等蟆为2级,在待机或运行过程中各试验60s.期间控制腓应不发生误动作,能绊续按原设定的程序运行。5.3.6 电通抗扰度试It将控IM器安装在试验台或采暖装置上,按GB/17626.5的规定，干扰信号由电源引入,测试等殴为2级.在待机和运行状态下分别进行试瞪,试验过程中控制器陶不发生误动作,能够继续按僚定的程序运行.5.3.7 电反跌落、短期中，91电压变化抗扰度试Ift将控IM洛安装在试验台或采暖装况上,按GBT17626.Il的规定,测试水平。级，即100%的电压跌落，持续时间10个周期,在待机或运行状态下各试验10次，试验过秤中不发生误动作，控制器应能够维续按原迪的程序运行.5.3.8

15、 AlftMiaft常态条件F.JI!DC500V的兆欧表在控网器的带电部件和不带电的佥质部件之间测盘绝缘电阻，应不-FlOOMQ,.3.9IB电JElI、电气网NMDM固态绝的距IIMlft测方法按GBE4048.1-2012中附录G的要求迸行“5.3.10 MKtiClt将控网器放置在43春的环境中,接上电源进行24h老化运行后,再安装在测试台中进行测试运行，控制器的各项功能和技术指标应检验合格,出厂检测时应先老化后测试.5.X11跌落试Ift将常规包装的控肌器从熟水泥地面05m高处垂直掉落，正置和偏附包装箝各次，观察控制器是否完好无损，各种运行动使正常，5.3.12SrK*把控制涔分别按水平和垂直方向固定在振动台上,振幅1.5mm,均匀扫描I5min.速股IOCt/min.观察控制器是否完好无损,各种运行功健正常.5.4MAMftttS6.4,1按，1.4.24.4.8的要求,初检控制等上的外壳、面板、接插件、连接线等元件的外观和结构.5.4.2按4.，1.9的要求.视检电路板上无网件的焊
