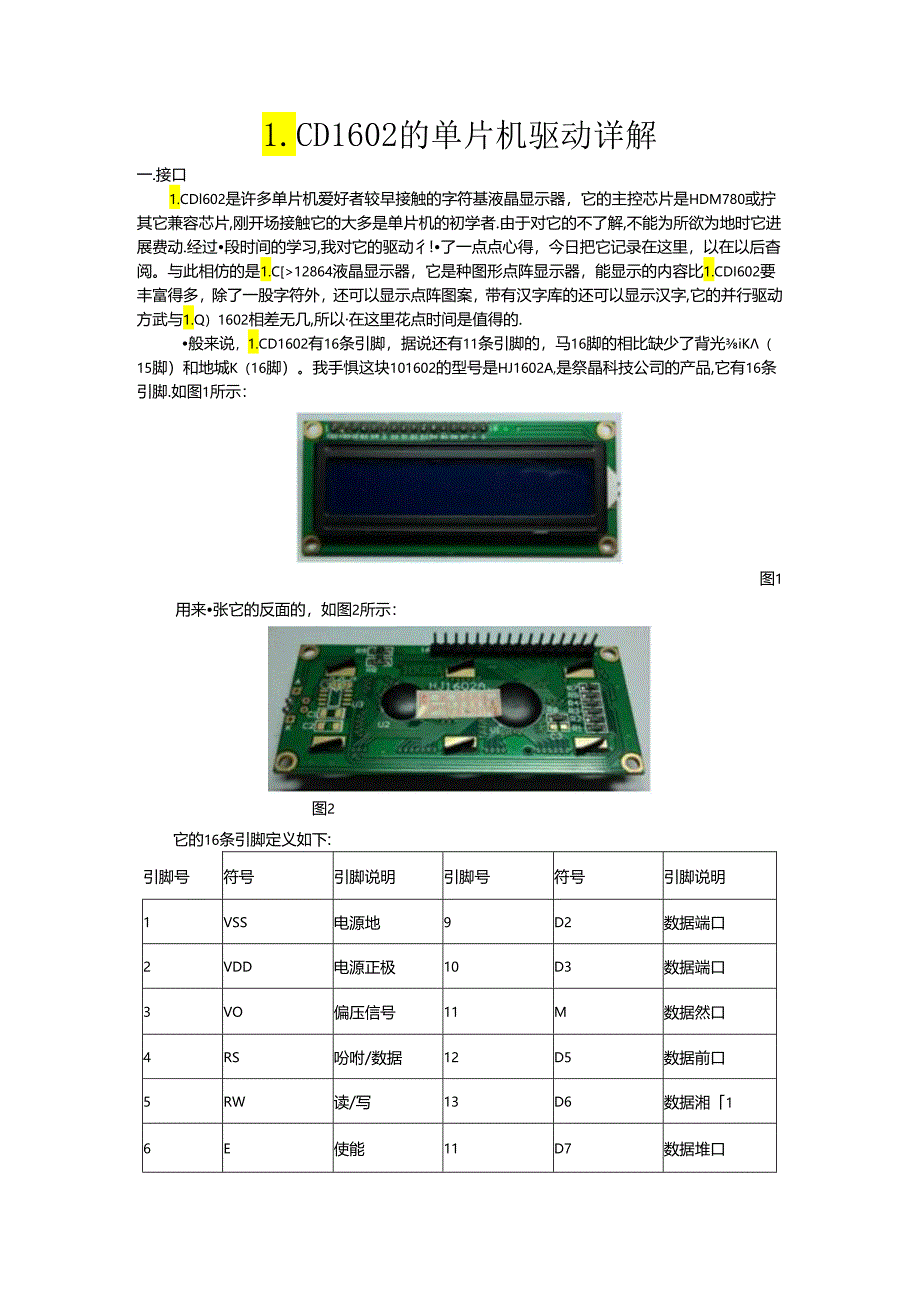

1、1.CD1602的单片机驱动详解一.接口1.CDl602是许多单片机爱好者较早接触的字符基液晶显示器，它的主控芯片是HDM780或拧其它兼容芯片,刚开场接触它的大多是单片机的初学者.由于对它的不了解,不能为所欲为地时它进展费动.经过段时间的学习,我对它的驱动彳!了一点点心得，今日把它记录在这里，以在以后杳阅。与此相仿的是1.C12864液晶显示器，它是种图形点阵显示器，能显示的内容比1.CDI602要丰富得多，除了一股字符外，还可以显示点阵图案，带有汉字库的还可以显示汉字,它的并行驱动方武与1.Q）1602相差无几,所以在这里花点时间是值得的.般来说，1.CD1602有16条引脚，据说还有11

2、条引脚的，马16脚的相比缺少了背光iK（15脚）和地城K（16脚）。我手惧这块101602的型号是HJ1602A,是祭晶科技公司的产品,它有16条引脚.如图1所示：图1用来张它的反面的，如图2所示：图2它的16条引脚定义如下:引脚号符号引脚说明引脚号符号引脚说明1VSS电源地9D2数据端口2VDD电源正极10D3数据端口3VO偏压信号11M数据然口4RS吩咐/数据12D5数据前口5RW读/写13D6数据湘16E使能11D7数据堆口7DO数据端口15背光正极8Dl数据端口16K背光负极对这个表的说明：1.VSS接电源地。2. VM）接+5%3. VO是液晶显示的信乐信号,可接IOK的3296精细

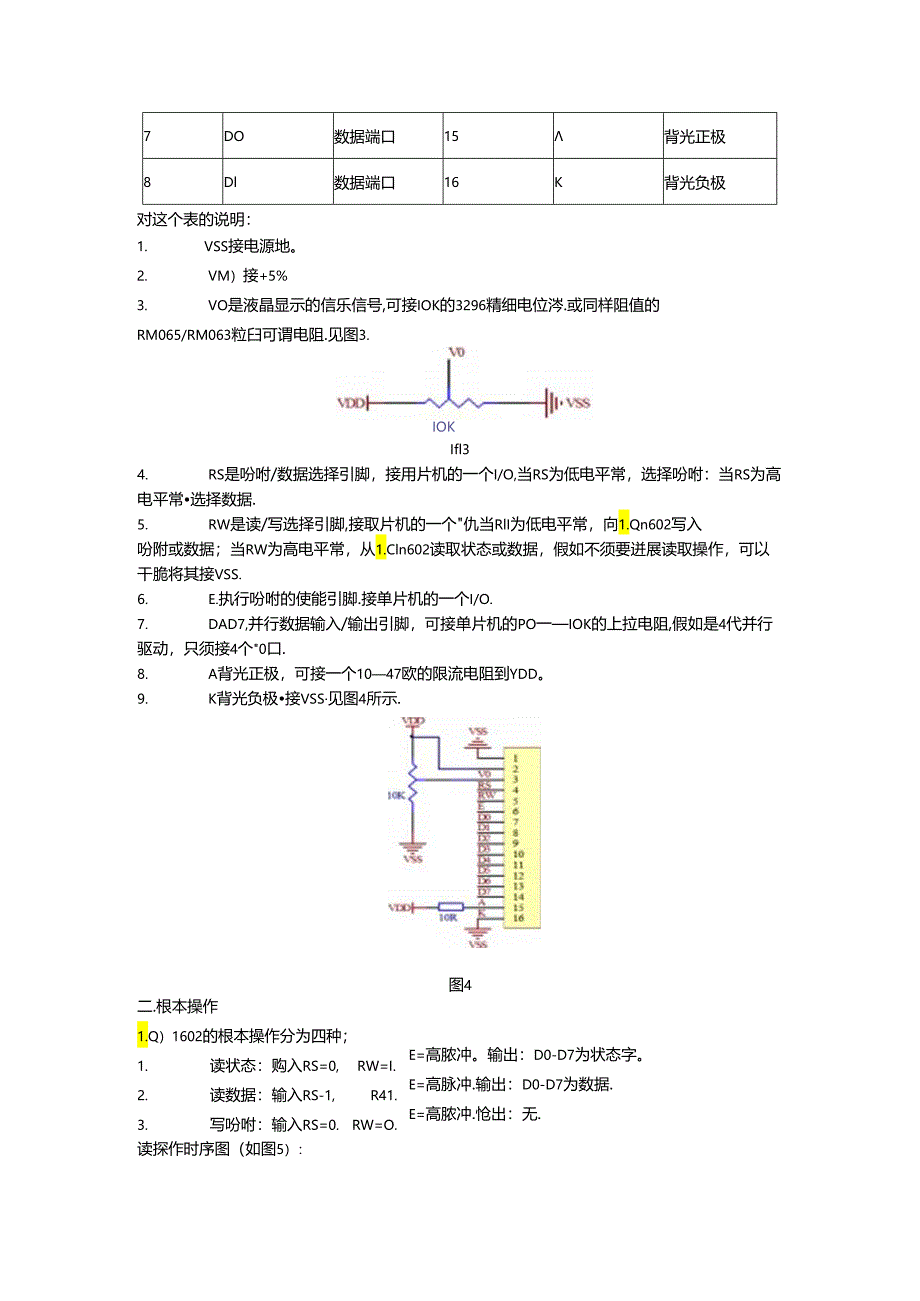

3、电位涔.或同样阻值的RM065/RM063粒臼可谓电阻.见图3.IOKIfl34. RS是吩咐/数据选择引脚，接用片机的一个I/O,当RS为低电平常，选择吩咐：当RS为高电平常选择数据.5. RW是读/写选择引脚,接取片机的一个仇当RlI为低电平常，向1.Qn602写入吩附或数据；当RW为高电平常，从1.Cln602读取状态或数据，假如不须要迸展读取操作，可以干脆将其接VSS.6. E.执行吩咐的使能引脚.接单片机的一个I/O.7. DAD7,并行数据输入/输出引脚，可接单片机的PO一IOK的上拉电阻,假如是4代并行驱动，只须接4个0口.8. A背光正极，可接一个1047欧的限流电阻到YDD。

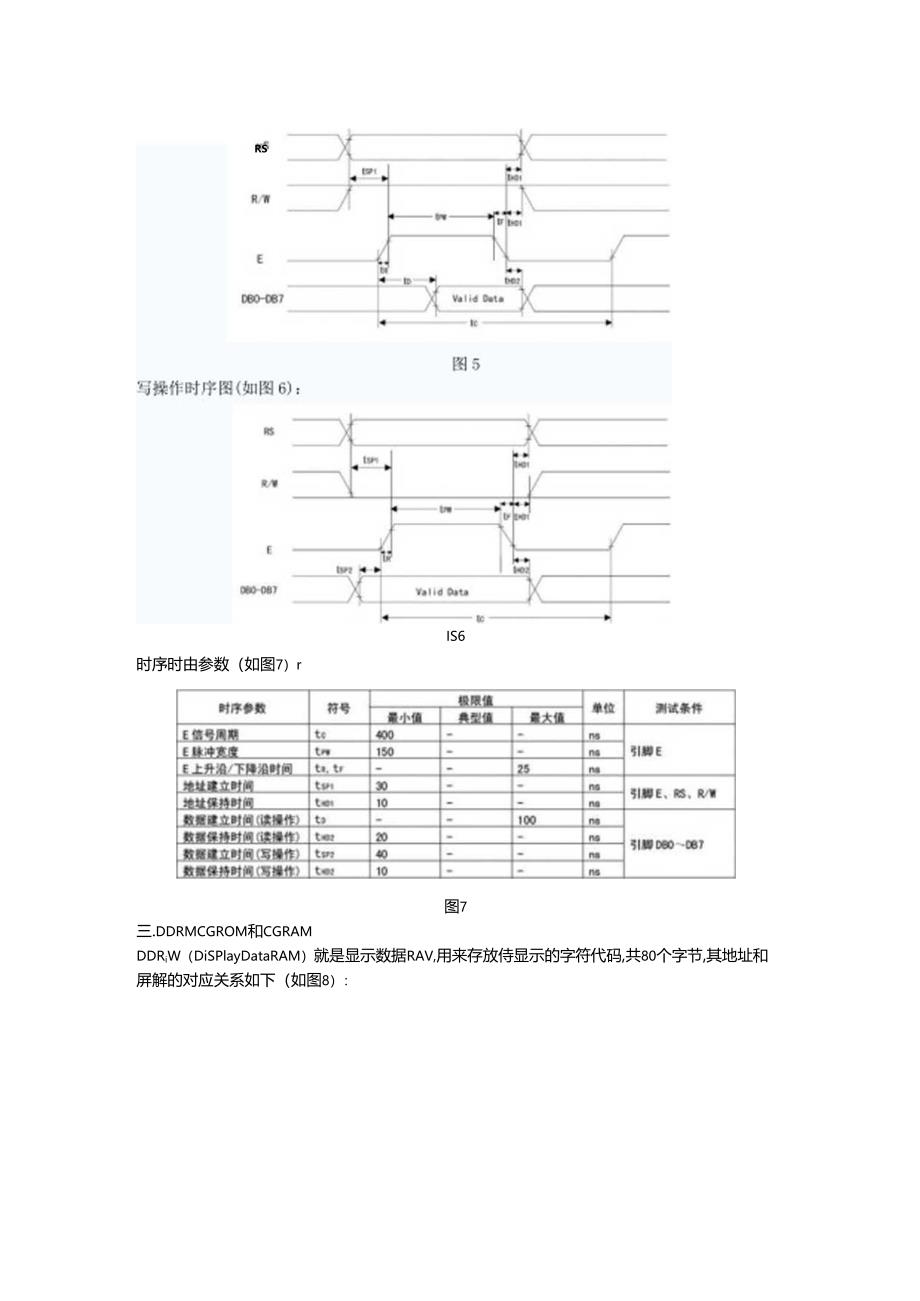

4、9. K背光负极接VSS见图4所示.图4二.根本操作1.Q）1602的根本操作分为四种；1. 读状态：购入RS=0,RW=I.2. 读数据：输入RS-1,R41.3. 写吩咐：输入RS=0.RW=O.A.写数据：输入RS=1.RU0.E=高脓冲。输出：D0-D7为状态字。E=高脉冲.输出：D0-D7为数据.E=高脓冲.怆出：无.E=高脓冲。输出；无.读探作时序图（如图5）：RSIS6时序时由参数（如图7）r图7三.DDRMCGROM和CGRAMDDRiW（DiSPlayDataRAM）就是显示数据RAV,用来存放侍显示的字符代码,共80个字节,其地址和屏解的对应关系如下（如图8）：图8DDRA

5、M相当于计簿机的显存,我们为了在屏幕上显示字符.就把字符代码送入显存，这样该字符就可以显示在屏幕上了.同样1.CDl602共有80个字节的显存,RPDDRAM,但1.CDI602的显示屏幕只干j16X2大小，因此，并不是全部写入DDRAM的字符代码都能在网幕上显示出来，只有写在上图所示范惘内的字符才可以显示出来，写在苞国外的字符不能显示出来。这样.我们在程序中可以利用下面的“光标或显示移动指令”使字符渐渐移动到可见的H示范围内，看到字符的移动效果.前面说了，为了在液晶屏幕上显示字符，就把字符代码送入DDRAV,例如，假如想.在屏幕左上角显示字符A.那么就把字符5的字符代玛4IH写入DDRAil

6、的OoH地址处即可.至于怎么写入.后面会为说明.那么为什么把字符代码写入DI）RAY.就可以在相应位置显示这个代码的字符呢？我们知道，1.81602是一种字符点阵显示器，为了显示一种字符的字形，必彻要有这个字符的字模数据，什么叫字符的字模数据，看看下面的这个图就明臼了（如图9）。OlllO100Ol100Ol100OlIllll100Ol100OlOBIBOOOOBOOOBOOOBOOOBBOOOB图9上图的左边就是字符的字模数据，右边就是将右边数据用“。”代表0,用代表1.从而显示出*,这个字形.从下面的图可以存出.字符A,的高4位是（MOo,低4位是Ooo1，合在起就是OlOoOOolb,

7、UP41H.它恰好与该字符的ASCII码一样，这样就给了我幻很大的便利，我们可以在PC上运用P2=W这样的语法，编译后，正好是这个字符的字符代码。在1.CDI602模块上固化/字模存储湍.就是CGRoM和CGRAM,IID44780内置了192个常用字符的字模，存于字符产生器CGROWCharaCsrGeneratorR（期中，另外还有8个允许用户自定义的字符产生RAM,称为CGRAM（CharaCterGeneratorRAM）,下列图（如图12）说明白CGROM和CGRAM与字符的时应关系.从ROM和RAV的名字我的也可以知遒，ROM是早己固化在1.CDI602模块中的,只能读取：而RAM

8、是可读写的.也就是说,鼠如只纪要在屏修卜.显示已存在于CGMW中的字符，那么只须在DDRAM中写入它的字符代码就可以了；但假如要显示CGROM中没有的字符，比方摄氏温标的符号，那么就只有先在CGRAM中定义，然后再在DRRAM中打入这个自定义字符的字符代码即可.和CGROY中固化的字符不同，CGRAM中本分没有字符.所以要在DDRAY中写入某个CGRON不存在的字符.必需在CGRAM中先定义后运用.程序退出后CCRAM中定义的字符也不复存在，下次运用时，必需至新定义.图1O上面这个图（如图10）说明的是5X8点阵和5X10点阵字符的字形和光标的位置，先来说5X8点阵，它有8行5列,那么定义这样

9、一个字符须要8个字节，每个字节的前3个位没有被运用.例如.定义摄氏温标的符号0x10,0x06,0x09.0x08,0x08.0x09.0x06,0x00）.RS.WW.087.086.DOS.084,083.082.061,000Code0001aalaaa图H上面这个图（如图H）说明的是设巴CGRAY地址指令。从这个指令的格式中我们可以看出，它共有aaaaaa这6位，一共可以表示64个地址，即61个字节,一个5X8点阵字符共占用8个字节.那么这64个字节一共可以自定义8个字符.也就足说上面这个图的6位地址中的I）B5DB1I）B3用来表示8个自定义的字符，DB2DHlDBO用来去示每个字符

10、的8个字节.这DB5DB-IPB3所衣示的8个自定义字符（0力就是要局入DDRAM中的字符代码。我们知道，在CGRlW中只能定义8个自定义字符,也就是只有07这8个字符代码,但在卜面的这个表（如图12）中一共有16个字符代码（XXXXO（100bXXXXlmb）.事实上,如下图.它只能表示8个自定义字符（XXXXOOOOb=X1000b,XOOOlb=XXXX100lb依次类推）,也就是说，写入DDRAM中的字符代码。和字符代码8是同一个自定义字符。5X10点阵每个字符共占用16个字节的空间，所以CGRAM中只能定义4个这样的自定义字符.那么如何在CGRAM中自定义字符呢?在上面的介绍中,我们

11、知道有个设KteGRAY地址指令.同写DDRAM指令相像，只须设置好某个自定义字符的字模数据，然后根据上面介绍的Zf法，设四好CGRAM地址，依次写入这个字模数据即可。我们在后面的例子中再进展说明.OOOO000100100101OHO01111000100110101011Iioe110111101111xxxx0001!IlIAIQIaHxxxx0010(3)112BRW二二XXXX0011W)13C5csrPp7aq1WVeIrFil1.j0lfitxxxxO1OO纲41DlTldItXXxXOIOIR5EUWuIMbxxxx0110fellFlUlflvXXXX01117Tl7711x

12、xx1000d,uJ-Xxxxx1001)9IIMiyT7lbxxxx1010工口IIYIZXXXX1011(4)SImKl-lyI*XXXXIwO7.INFxxxx1111力2lQUW图12四.1.CD1W2指令1.工作方式设置指令（如图13）,RS,RW,D87,066,065,064,063,DgzyDBO,0000101.NFlXX图13X；不关切，也就是说这个位是O或1都可以，般取0。D1.：设置数据接口位数“D1.=1.8位数据接口（D7-DO）.D1.=O：4位数据接口（D7TM）.N=O:一行显示。N=Is两行显示。F-0：5X8点忘字符.F=I:5X10点阵字符.说明：因为是

13、写指令字，所以RS和RW都是0。1.Cm602只能用并行方式驱动,不能用中行方式舞动.而并行方式又Ur以选择8位数据接口或4位数据接口。这里我们选择8位数据接11（WfO）.我们的设置是8位数据接口,两行显示.5X8点阵.即ObO（HIlOOO也就是0x38.（留意：*是10或Il的效果是一样的，林玷两行5X8点阵.因为它不能以两行5X10点阵方式进展显示，换句话说,这里用0x38或0x3C是一样的）。2,显示开关限制指令（如图14）,RS,WW,087,D,DBS,084,083,062,031,060Code0000001OCB图14D=I:显示开，D=O:显示关，C=I:光标显示，C=O

14、s光标不显示。B=h光标闪耀B=0：光标不闪耀.说明：这里的设也是显示开，不显示光标，光标不闪掘,设置字为OXOC.3.进入模式设置指令（如图15、16）,RS.RW.067.066.DBS.DB.DB3,DB2,DB1.080.Code00000001I/OS图15I/D=I：写入新数据后光标右移.D=（h写入新数据后光标左移.S-I：显示移动”S=O:显布不移动。S=1lD=1ItshiftsthedisplaytotheleftS=IIZD=OJshrftheisglaJothight图16说明：这里的设置是0x06.4 .光标或显示移动指令（如图17、18）RSFWV0B7D6DSO403D2061D600000StCXX图17VCMOMoipcmAddvzCounter00
