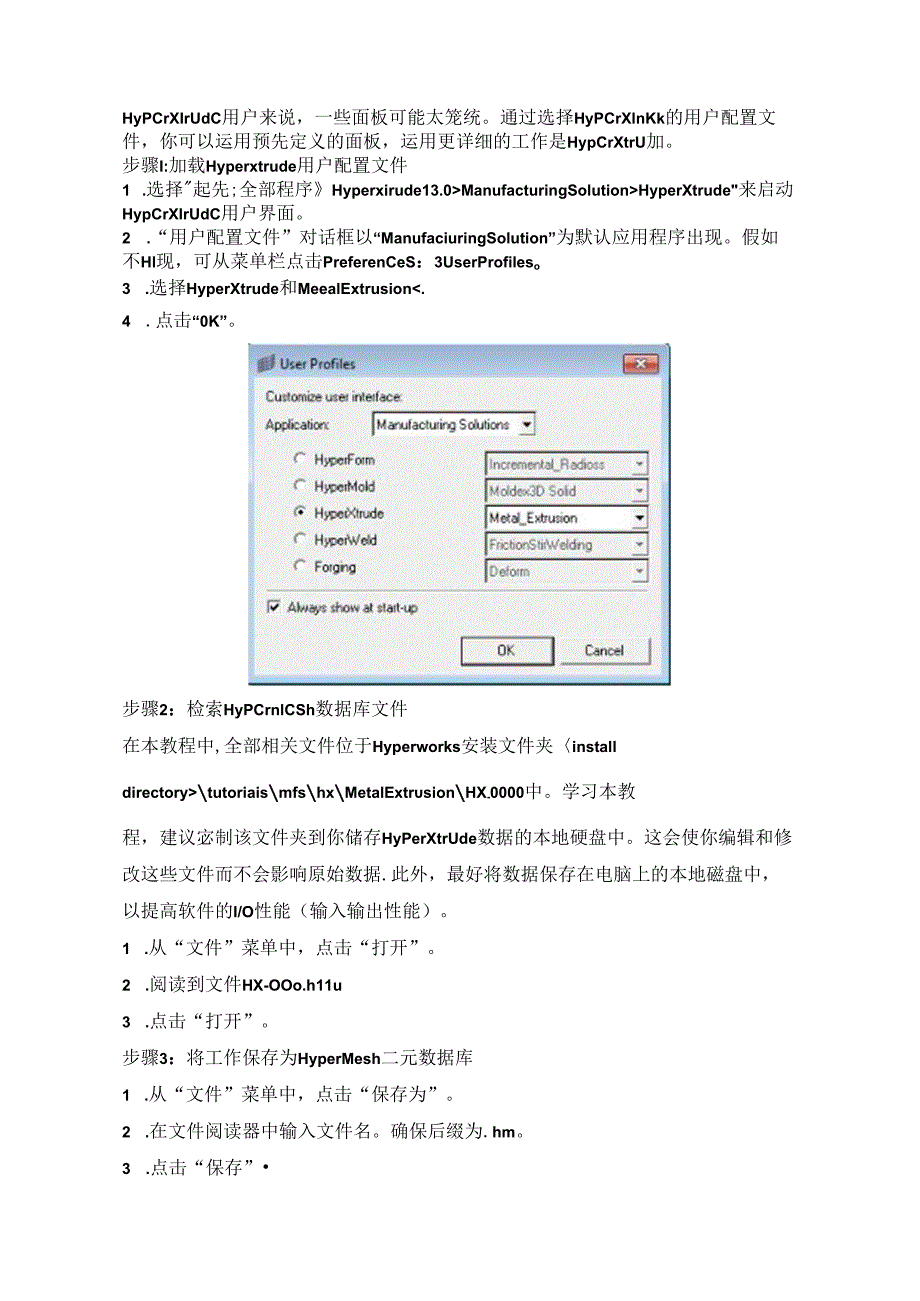

1、HyPCrXIrUdC用户来说，一些面板可能太笼统。通过选择HyPCrXlnKk的用户配置文件，你可以运用预先定义的面板，运用更详细的工作是HypCrXtrU加。步骤I:加载Hyperxtrude用户配置文件1 .选择起先;全部程序Hyperxirude13.0ManufacturingSolutionHyperXtrude来启动HypCrXIrUdC用户界面。2 .“用户配置文件”对话框以“ManufaciuringSolution”为默认应用程序出现。假如不Hl现，可从菜单栏点击PreferenCeS：3UserProfileso3 .选择HyperXtrude和MeealExtrusio

2、ntutoriaismfshxMetalExtrsionHX-0000中。学习本教程，建议宓制该文件夹到你储存HyPerXtrUde数据的本地硬盘中。这会使你编辑和修改这些文件而不会影响原始数据.此外，最好将数据保存在电脑上的本地磁盘中，以提高软件的I/O性能（输入输出性能）。1 .从“文件”菜单中，点击“打开”。2 .阅读到文件HX-OOo.h11u3 .点击“打开”。步骤3：将工作保存为HyperMesh二元数据库1 .从“文件”菜单中，点击“保存为”。2 .在文件阅读器中输入文件名。确保后缀为.hm。3 .点击“保存”其次章导入模具集合体几何体可从多种途径导入。这些文件可以来自不同的程序

3、和有不同的格式。有时甚至一种格式也可能有变更。由丁全部这些因素，导入文件的表面可能无法正确连接.很多功能依靠于表面的正确连接，特殊是AUtOmCSh面板。本节将指导您运用各种几何清理工具，以爱原适当的表面连接到部分几何形态。在本教程中，你将： 根除修剪曲面 关闭缺失的表面 设置清除公差 使自由边相等 利除重狂的表面导入和修补CAD的好处： 订正导入几何体中的错误 创建分析所需的简化部件 一下子把部件连接起来 确保网格正确的连通性 获得想要的网格形式和质量导入和修补CAD几何体数据步骤I：加载Uyperxtrude用户配理文件1 .选择“起先全部程序HyPCrXIrUdCI3.0Manufact

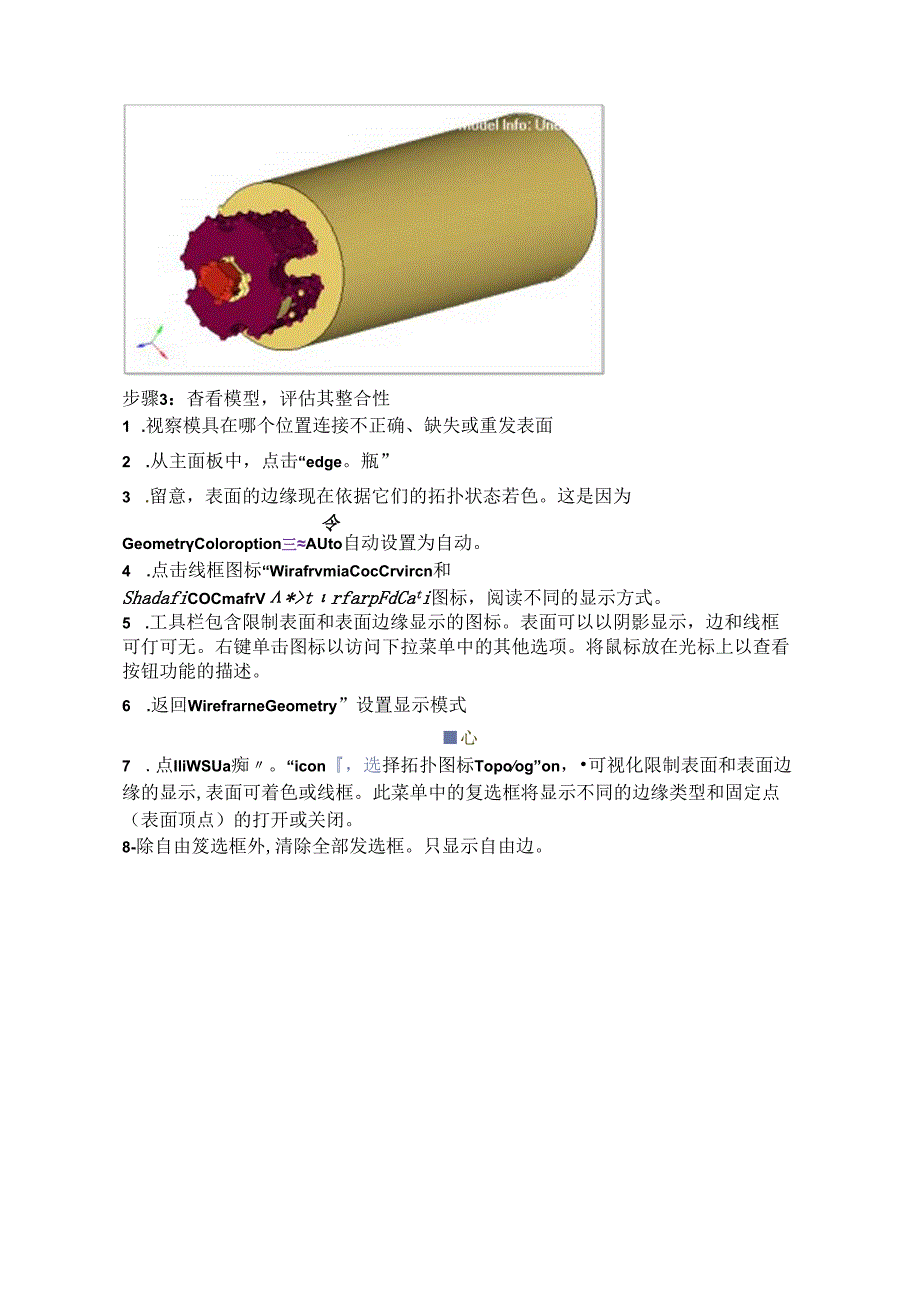

4、uringSolutionHypcrXi11dc来启动Hyperxtnidc用户界面。2 .选择Hyperxtrude和MetalExtrusion.3 .点击“OK”步骤2：导入igs几何文件到当前阶段1.通过卜列方式中的一个进入“import”标签：点击“文件3导入”点击图标2 .点击GeomCuy图标，设置导入文件类型。3 .设置文件类里区域为“AutoDeteCt”，点击Se/ectFiles.4 .选择文件x-0es5 .点击Imp。”,读取模具几何体6 .点击“Uose7 .花费几分钟运用不同的视觉选项查看模里（ma%zoom）步骤3：杳看模型，评估其整合性1 .视察模具在哪个位置

5、连接不正确、缺失或重发表面2 .从主面板中，点击“edge。瓶”3 .留意，表面的边缘现在依据它们的拓扑状态若色。这是因为令GeometrColoroption三AUto自动设置为自动。4 .点击线框图标“WirafrvmiaCocCrvircn和ShadafiCOCmafrV*trfarpFdCati图标，阅读不同的显示方式。5 .工具栏包含限制表面和表面边缘显示的图标。表面可以以阴影显示，边和线框可仃可无。右键单击图标以访问下拉菜单中的其他选项。将鼠标放在光标上以查看按钮功能的描述。6 .返回WirefrarneGeometry”设置显示模式心7 .点IliWSUa痴。“icon，选择拓扑

6、图标Topoog”on，可视化限制表面和表面边缘的显示,表面可着色或线框。此菜单中的复选框将显示不同的边缘类型和固定点（表面顶点）的打开或关闭。8-除自由笈选框外,清除全部发选框。只显示自由边。9.视察自由边，几下它们的位巴。自由边（红色）显示不正确的连接或间隙。10 .留意自由边闭合环的位置。这些都是可能缺失的表面或不相等的位置。11 .在“可视化”选项中，只选择o-manjfodedges非潦形边缘复选框。视察非流形边缘，并留意它们的位班I0UM4VMmc*NI0入Otrm8*9WtfvCMtE4grtupaH、 c fc* y11rc自由边表示模腔表面不连续性。非流形边显示了有两个以上的

7、面共享边缘的状况，这可能是不正确的连接.对丁这一部分，有两个地区四周的黄色边缘.这告知我们这些位置可能有iii复的表面。12.在山risuaKzatio:选项中，选择全部复选框13 .点击SmdedGeometry&SurfaceEdgesicon,图标。表面现在应当是实心的，而不是只显示它们的边名象。14 .旋转，缩放和平移已定位几何体中的任何错误15 .登记要探讨的领域.你找到了:未修剪的表面焊合室四周的多个缺失表面16 .点击WjreframeGeometryicon修改回线框图显示17 .点击“reiurn”关闭面板步骤4碉除伸出圆角的表面1 .从主面板点击“删除”2 .变更实体选择器

8、到SUrfs；elem143 .选择上图所示的未修剪面4 .1ireeteentity.5 点击return步骤工一次合并多个自由边和等价工具1.从工具栏，将GeometryColorMode24亥为BYTOP0,在拓扑颜色模式中，每种颜色代表着不同的拓扑模式： Freeedge自由边（红色）：边缘是由一个表面拥有的。在一个干净的模型上,自由边只出现在零件和内孔的外圆周上。出现在两个相邻表面之间的自由边表示两个表面之间存在间隙。 Sharededqe共享边缘（绿色）：边缘由两个相邻的表面所拥有。当两个相邻曲面之间的边是共有的（绿色）时,两个曲面之间没有间隙或重叠,它们是儿何连续的.AUIome

9、Sher总是把种子节点沿其长度，将没有任何间隙沿边缘产生一个连续的网格。AUtomCShCr不会构成任何单个元素，交叉在一个共享的边缘。 SUPPreSSededqe抑制边缘（蓝色）：边缘是由相然的两个面共享，但它是由auiomesher忽视“默认状况下，它们是蓝色虚线“像一个共享的优势，抑制边缘表示的几何连续两表面之间，不像一个共享的边修，automc曲CI将网格在抑制边缘仿佛不存在。的automcshcr没有种子节点沿其长度，因此，个别元素将跨越它。通过抑制不良的边缘你有效的结合而为较大的逻辑网格的区域。 Non-manifoldedqe，非流形边缘（黄色）：边缘拥有：个或更多的表面。它们

10、通常发生在曲面之间的T形交叉点，或存在2个或更多个重更曲面时。的automesher总是把种子节点沿其长度，将没有任何间隙沿边缘产生个连续的网格.的auiomesher不会构成任何单个元素，路越非流形边。这些边绥不能被抑制，有时可能是重豆几何的标记。2 .打开边缘编辑面板3 .打开等价了面板4 .选择的；,从扩展选择菜单中，选择全部5.确保equivacrosscompsoption被检查且标记为“On”。这将确保执行不同组件之间的表面边缘的等值。6.确保当员自由边的唯选择已检查Il标记为“O卜F”。关闭该选项将确保共享边缘之间的等值将帮助识别潜在的非流形边缘（黄边）.7.点击绿色等效按钮，将

11、制定的消除公差中的任何边对组合起来。Ctoggle1.(un)&upprnssWrhiHI8QUV8rreplaceGequivalencegeometrystitching:bycomponentumtplitcleanuptol0.200edgefilletsbyfnnhrnquivfreeexJgesonly厂lj大多数的红色自由边被合并成绿色的共享边缘,剩下的很少是由于间隙大于清除公差引起的。8.点击re3m关闭面板步骤6:找到并删除全部重复表面1 .打开DefeatUre面板2 .打JIdUPiiCateS了.面板3 .点击SUrfaCeSdisplayed4 .在deanuptol

12、,输入o.2O5 .点击“查找”。状态栏显示一下信息”两个表面重豆”6 .点击“删除”，移除任何重复表面7 .点击re：I关闭面板步骤7：创建表面，填充模型中较大的间隙1 .打开SUrfaceS面板2 .点击SPline/filler4图标3 .取消选杼*eeptangency更选框。保持相切选项看连接到选定的边缘表面，试图创建一个他们表面相切.这有助T形成平滑过渡到四周的表面。4 .确保实体类型设餐为行5 .确保自动创建（仅限边）复选框被选中。自动创建选项简化了对缺少的表面进行包围的线的选择。旦选线,进行自动选择剩余的自由边缘，形成一个闭环，然后创建填料表面。6 .缩放进入该区域，如下图所示

13、。7 .挑取围成一个孔的其中一条红线.HyPermeSh公自动创建一个填充表面来关闭孔。8 .重复上一步，在模型四周的全部间隙中创建填充表面。9 .点击remm步骤8:再次杳看模型，确认任何剩余的自由边缘或者缺失、求复表面运用拓扑显示和阴影模式来执行该任务。全部模型中的边缘应显示为绿色共享边缘,这表明我们拥有个完全封闭的薄壁实体部件。点击return.，回到主菜单。步骤9（选择性）：保存工作第三章创建和编辑3D实体HyPerMeSh具有须要用定义的几个功能，如创建四面体和六面体网格。这可以通过包围卷的表面来完成，也可以用实体几何实体来完成“与固体一起工作供应了表面上的优点。选择函数的体积只须要

14、一次单击，因为固体代表一个实体的体枳，而不是表面。相比拓扑连接的固体也允许运用函数来识别连接。在这些状况卜.创建网格允许相邻卷中的网格自动具有适当的连通性。在本教程中，您将学习：立体几何是什么？什么是拓扑学？3D拓扑看起来像什么？步骤I：加载HyPCrXtrUdC用户配置文件步骤2：检索模里文件点击“文件3打开”，阅读到文件HX-OOo2hm,点击“打开”。步骤3：从边界表面创建实体几何占.GeometryCreateSolidsBoundingSurfaces.2,核实Autoselectsolidsurfaces选项为ON3 .点击黄色Sfe按钮，选择零件上任何单表面。全部表面会自动被选择。4 .点击Creat。，创建实体，状态栏表明实体已被创建。实体通过比表面更厚的线来识别。5 .点击“返回”，回到主菜单。步骤4：用主平面来分割立体几何在跳过这步前，核实固定点以检查，通过点击可视化工具栏中的“DispIayFixedPointsw.图标1 nfSlidEdit面板2 .进入trimwithplane/surf子面板3 .运用实体选择器，用图形选择实体4 .从NI,N
