1、第一章 编制说明1.1 编制依据1.1.1 某某工业园区某某镇第二幼儿园工程招标文件；1.1.2 某某工业园区某某镇第二幼儿园工程招标答疑纪要；1.1.3 某某工业园区某某镇第二幼儿园工程设计施工图；1.1.4 某某市建筑工程施工规程、质量标准和图集等；1.1.5 我公司ISO9001:2000企业质量标准体系文件。1.1.6 采用的主要技术规范有：1.1.6.1工程测量规范（GB50026-93）；1.1.6.2建筑工程施工质量验收统一标准（GB50300-2001）；1.1.6.3建筑地基基础工程施工质量验收规范（GB50202-2002）；1.1.6.4混凝土结构工程施工质量验收规范（G

2、B50204-2002）；1.1.6.5砌体工程施工质量验收规范（GB50203-2002）；1.1.6.6建筑地面工程施工质量验收规范（GB50209-2002）；1.1.6.7屋面工程质量验收规范（GB50207-2002）；1.1.6.8建筑装饰装修工程质量验收规范（GB50210-2002）；1.1.6.9施工现场安全生产保证体系（DBJ-08-903-98）；1.1.6.10建筑电气工程施工质量验收规范（GB50303-2002）；1.1.6.11建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）1.2 编制范围按招标文件要求，本次投标承包范围主要包括下列内容：1.2

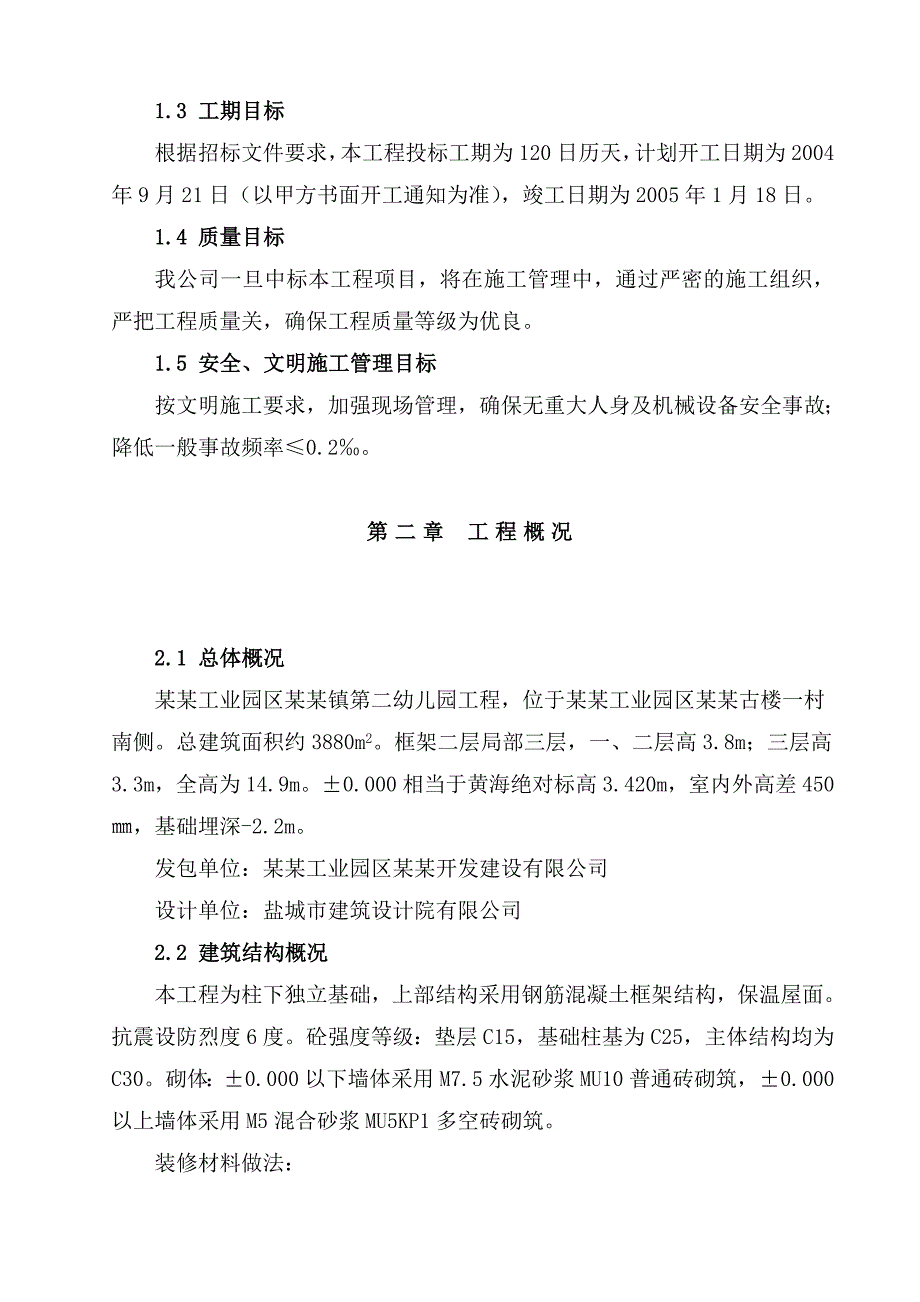

3、.1 土建工程：包括土方工程、钢筋工程、混凝土工程、砌体工程、楼地面工程、装修工程、屋面防水工程等。1.2.2 安装工程：给排水系统、电气照明系统、防雷接地系统、电话有视弱电系统等。1.3 工期目标根据招标文件要求，本工程投标工期为120日历天，计划开工日期为2004年9月21日（以甲方书面开工通知为准），竣工日期为2005年1月18日。1.4 质量目标我公司一旦中标本工程项目，将在施工管理中，通过严密的施工组织，严把工程质量关，确保工程质量等级为优良。1.5 安全、文明施工管理目标按文明施工要求，加强现场管理，确保无重大人身及机械设备安全事故；降低一般事故频率0.2。第二章 工程概况2.1

4、总体概况某某工业园区某某镇第二幼儿园工程，位于某某工业园区某某古楼一村南侧。总建筑面积约3880m2。框架二层局部三层，一、二层高3.8m；三层高3.3m，全高为14.9m。0.000相当于黄海绝对标高3.420m，室内外高差450，基础埋深-2.2m。发包单位：某某工业园区某某开发建设有限公司设计单位：盐城市建筑设计院有限公司2.2 建筑结构概况本工程为柱下独立基础，上部结构采用钢筋混凝土框架结构，保温屋面。抗震设防烈度6度。砼强度等级：垫层C15，基础柱基为C25，主体结构均为C30。砌体：0.000以下墙体采用M7.5水泥砂浆MU10普通砖砌筑，0.000以上墙体采用M5混合砂浆MU5K

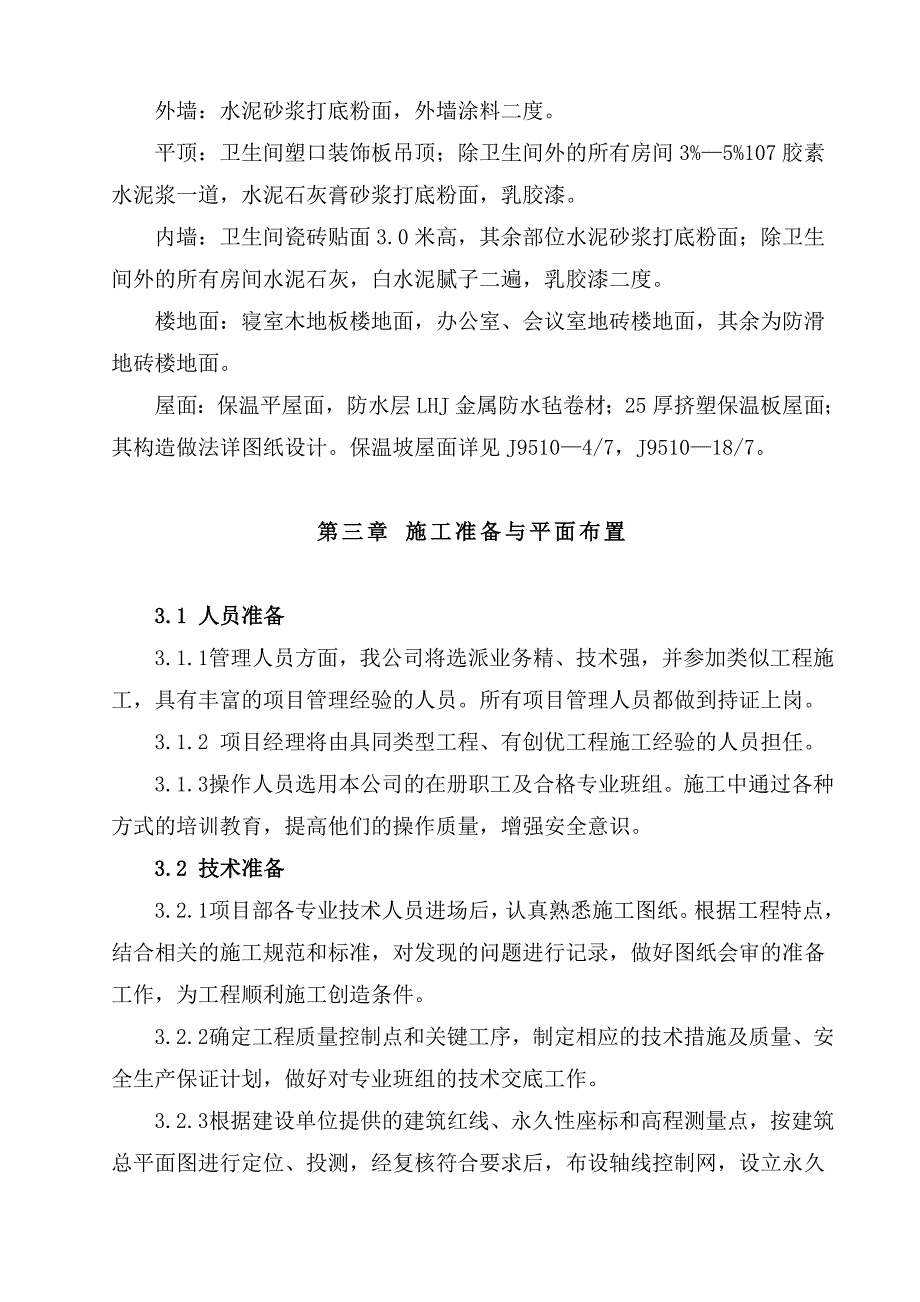

5、P1多空砖砌筑。装修材料做法：外墙：水泥砂浆打底粉面，外墙涂料二度。平顶：卫生间塑口装饰板吊顶；除卫生间外的所有房间3%5%107胶素水泥浆一道，水泥石灰膏砂浆打底粉面，乳胶漆。内墙：卫生间瓷砖贴面3.0米高，其余部位水泥砂浆打底粉面；除卫生间外的所有房间水泥石灰，白水泥腻子二遍，乳胶漆二度。楼地面：寝室木地板楼地面，办公室、会议室地砖楼地面，其余为防滑地砖楼地面。屋面：保温平屋面，防水层LHJ金属防水毡卷材；25厚挤塑保温板屋面；其构造做法详图纸设计。保温坡屋面详见J95104/7，J951018/7。第三章 施工准备与平面布置3.1 人员准备3.1.1 管理人员方面，我公司将选派业务精、技

6、术强，并参加类似工程施工，具有丰富的项目管理经验的人员。所有项目管理人员都做到持证上岗。3.1.2 项目经理将由具同类型工程、有创优工程施工经验的人员担任。3.1.3 操作人员选用本公司的在册职工及合格专业班组。施工中通过各种方式的培训教育，提高他们的操作质量，增强安全意识。3.2 技术准备3.2.1 项目部各专业技术人员进场后，认真熟悉施工图纸。根据工程特点，结合相关的施工规范和标准，对发现的问题进行记录，做好图纸会审的准备工作，为工程顺利施工创造条件。3.2.2 确定工程质量控制点和关键工序，制定相应的技术措施及质量、安全生产保证计划，做好对专业班组的技术交底工作。3.2.3 根据建设单位

7、提供的建筑红线、永久性座标和高程测量点，按建筑总平面图进行定位、投测，经复核符合要求后，布设轴线控制网，设立永久性标志桩（点），为施工投测提供条件。3.2.4 做好模板、钢筋、予埋件等翻样工作，为主要物资采购提供计划。3.2.5 根据工程特点，制订新技术、新材料、新工艺和新方法的应用计划。3.2.6 及时签订承包合同，积极办理各种手续，理顺关系，确保工程进展顺畅。3.3 其它准备3.3.1 本工程一旦由我公司中标承接施工，接业主通知后则及时进场，按施工组织设计中的平面布置图、结合业主提供的用地范围进行现场布置。搭设必要的临时设施，浇筑所需的施工道路和场地。3.3.2 根据工程总体部署和施工顺序

8、，组织主要施工机械提前进场。条件许可时，根据工程定位和平面布置及时安装就位与调试。3.3.3 与业主取得联系，摸清施工区域和周围地下设施工及障碍物分布情况，确定监测方案。3.3.4 按业主划定，对施工区域周围设置符合要求的围挡设施。沿施工区外围我们将采用轻质彩钢板，实行封闭围护施工。3.3.5 提供物资需求计划，经业主及监理工程师审核确认，选择物资合格供应商，进行物资订货与加工。3.4 平面布置3.4.1 现场情况3.4.1.1 本工程在某某工业园区某某镇，施工场地基本平整。3.4.1.2水源、电源已接在施工区边缘，进场后安装计量表，进行现场临时线路布设。3.4.2 布置原则3.4.2.1施工

9、场地要紧凑整洁，材料堆放要分类、整齐，且短输、少搬运、占地少。3.4.2.2 主要施工机械布置要方便运转和使用，有利于提高机械效率。3.4.2.3 中小型机械布置要处于安全环境中，尽可能避开高空物打击的范围。3.4.2.4 生活设施布置不但要满足使用，而且要符合安全、文明、消防、环境卫生等规定。3.4.2.5 根据不同施工阶段，适当调整平面布置，满足施工重点的需要。3.4.3 现场布置按公司标准，布置现场时将以“新环境、新概念、新形象”为目标，做到施工现场“四化”，即“硬化、美化、绿化、净化”，体现现场安全生产、文明施工的管理水平。3.4.3.1 围护与大门1. 根据业主划定的范围，沿区域四周

10、连续设置高2.5m的轻质彩钢板围墙。做到经济、坚固、稳定、美观，所用材料符合某某市有关规定。2. 进出口设铁制大门。门洞尺寸为60002500mm（宽高），两侧门墩高度为3.0m左右。大门及两侧门墩涂色协调。两侧门墩设置宣传标语，顶部相连横幅宣企业全称。3. 施工期间为确保安全，方便人员通行，在侧边设1.5m宽小门，材质及高度同大门。并设门卫室，配足保卫人员进行全天候值勤巡逻。门卫室设门卫制度、保卫人员名单及职责，建立人员、材料出入的登记档案。3.4.3.2 现场标牌1. 在大门外或内侧的显眼位置上设立“八牌一图”，标准及格式按某某市规定及公司统一要求执行，必要时设置前先与主管部门取得联系。2

11、. 在大门内侧设置一块活动的警示牌：“进入工地，请您戴好安全帽”。其他警示牌统一制作或直接购买。3.4.3.3 道路与场地本工程将实行硬地面施工。平坦而整洁的施工道路与场地，不仅给施工带来方便，更重要的是体现了一个施工企业的现场管理水平。文明施工是企业现场管理的目标，不但可提高企业的社会信誉，而且能取得一定的经济效益。1. 进场后，根据定位测量结果，沿拟建厂房、办公楼及配套房四周浇筑环形施工临时道路与施工用场地，并将平整夯实后，浇筑150厚C10砼面，供车辆行走及材料堆放。2. 施工道路和场地范围视实际情况确定，既满足施工需要，又节约投资。对不需利用的部位用钢管栏杆进行隔离后，布设盆景图案，美

12、化施工环境。3.4.3.4 施工用电本工程采用TN-S三相五线制供电方式，所有电缆采用五芯电缆，专用变压器中性点直接接地，接零保护线和零线严格分开。1. 将业主提供的施工用电接驳到现场配电间。配电屏上设：塔吊、对焊机、搅拌机等主要控制线路，照明专用线路单独设置。根据现场实际情况，进行平面布置和竖向供电线路布设。2. 平面布置用电线路平面布设见建屋厂房、办公楼及配套房工程施工平面布置图。根据所设的回路，分别布置到各用电机械的专用配电箱。主干线选用VV22 395+250电缆，塔吊选用VV22 370+235电缆，制作加工场的电焊机、电刨、园盘锯、搅拌机等选用VV22 335+216电缆。3. 施

13、工用电系统采用三级配电二级保护。工地上所有用电机械采用“一机一闸”制，按规定对漏电保护器进行定期检查、维修和更换。非专业电工不得动用和接驳用电设施。4. 本工程施工作业面大，范围广。基础施工期间，在四侧各设一只3.5KW镝灯，搭设支架固定；在塔吊上放置一只3.5KW镝灯。结构施工时，在塔吊上再铺以一定数量的1000W碘钨灯，保证夜间施工正常安全进行。6. 办公室、宿舍照明均采用40W日光灯；浴室采用防潮、防爆灯具；道路用节能灯；加工场、砼搅拌站用1KW碘钨灯照明。7. 办公室、宿舍内插座与照明分路设置，插座线路安装单相漏电保护器，以确保用电安全。3.4.3.5 施工用水1. 按业主提供的水源装

14、上计量表后引至施工现场。用100镀锌管作主管，50镀锌管作支管。场地范围的水管埋入地下不少于150mm深，以防止压破。2. 各作业区及生活区分别用25支管接至各处，并设专用水龙头。3. 楼面采用软管供水。4. 根据防火要求，在木工加工区、钢筋加工区、材料仓库及生活区等区域布设闸阀时，除按使用需要外，其闸阀数量必须符合消防要求。3.4.3.6 现场排水1. 场地排水（1）浇筑砼场地及道路时，在建筑物脚手架外围、场地周围沿围墙处及生活区前设置排水明沟，各段形成一定坡面。地面水经排水沟流入沉淀池后排入规定排水系统。（2）排水沟截面采用200250mm（宽深），沟宽浇50mm厚C10素砼，沟壁用标准砖

15、砌筑，20厚1:2水泥砂浆粉刷，设定排水坡度为2%。场地中间形成凸弧形便于向四周排水。2. 生活排水食堂废水经隔油池分离后排入指定水网。厕所污水经化粪池沉淀后排入污水网。浴室排水接相应废水网井。3. 排水系统的维护措施（1）配备人员对排水系统进行日常清理，确保排水畅通，无积极水。（2）由专人及时检查和清除排水沟及沉淀池中的积存物，并做好沟壁的防护工作，如有损坏及时修补。（3）雨季、汛期重点检查，特别是如遇基础施工在其间进行，则要增加人员。同时增加排水机具，及时将水排出，使施工顺利进行。3.4.3.7 临时设施搭设所有临时设施搭设要整齐排列，坚固耐用，且具有抵御自然灾害侵袭的能力。1. 按施工现场场地情况，本工程办公及部分生活设施设在施工现场，具体见施工平面布置图2. 管理用房设办公室、会议室及监理室、医务室等，管理设施采用复合彩钢板搭设。地面贴地砖。墙面和顶棚为彩钢板面。室内布置整齐有序：统一办公桌椅，放置花卉盆景，布设管理网络图及岗位职责。3. 厕所、浴室为砖砌外墙、木桁条、檀条、盖纤维大波瓦屋面，设排气高窗。内墙贴2000高磁砖墙裙，地面为防滑地砖。4. 食堂由厨房、生熟食品储藏间、卖饭、菜间、就餐间及开水锅炉房组成。采用
