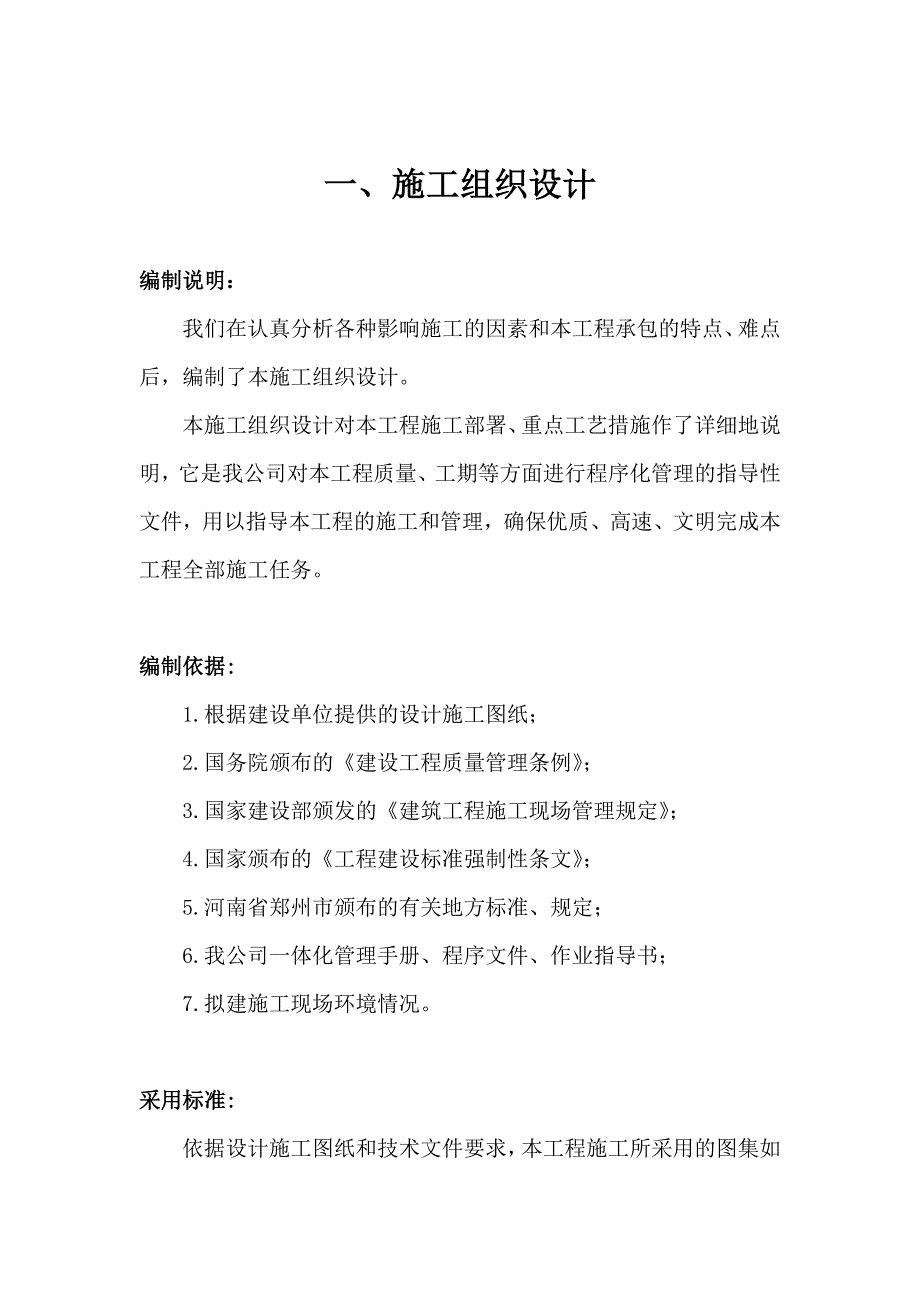

1、一、施工组织设计编制说明：我们在认真分析各种影响施工的因素和本工程承包的特点、难点后，编制了本施工组织设计。本施工组织设计对本工程施工部署、重点工艺措施作了详细地说明，它是我公司对本工程质量、工期等方面进行程序化管理的指导性文件，用以指导本工程的施工和管理，确保优质、高速、文明完成本工程全部施工任务。编制依据:1.根据建设单位提供的设计施工图纸；2.国务院颁布的建设工程质量管理条例；3.国家建设部颁发的建筑工程施工现场管理规定；4.国家颁布的工程建设标准强制性条文；5.河南省郑州市颁布的有关地方标准、规定；6.我公司一体化管理手册、程序文件、作业指导书；7.拟建施工现场环境情况。采用标准:依据

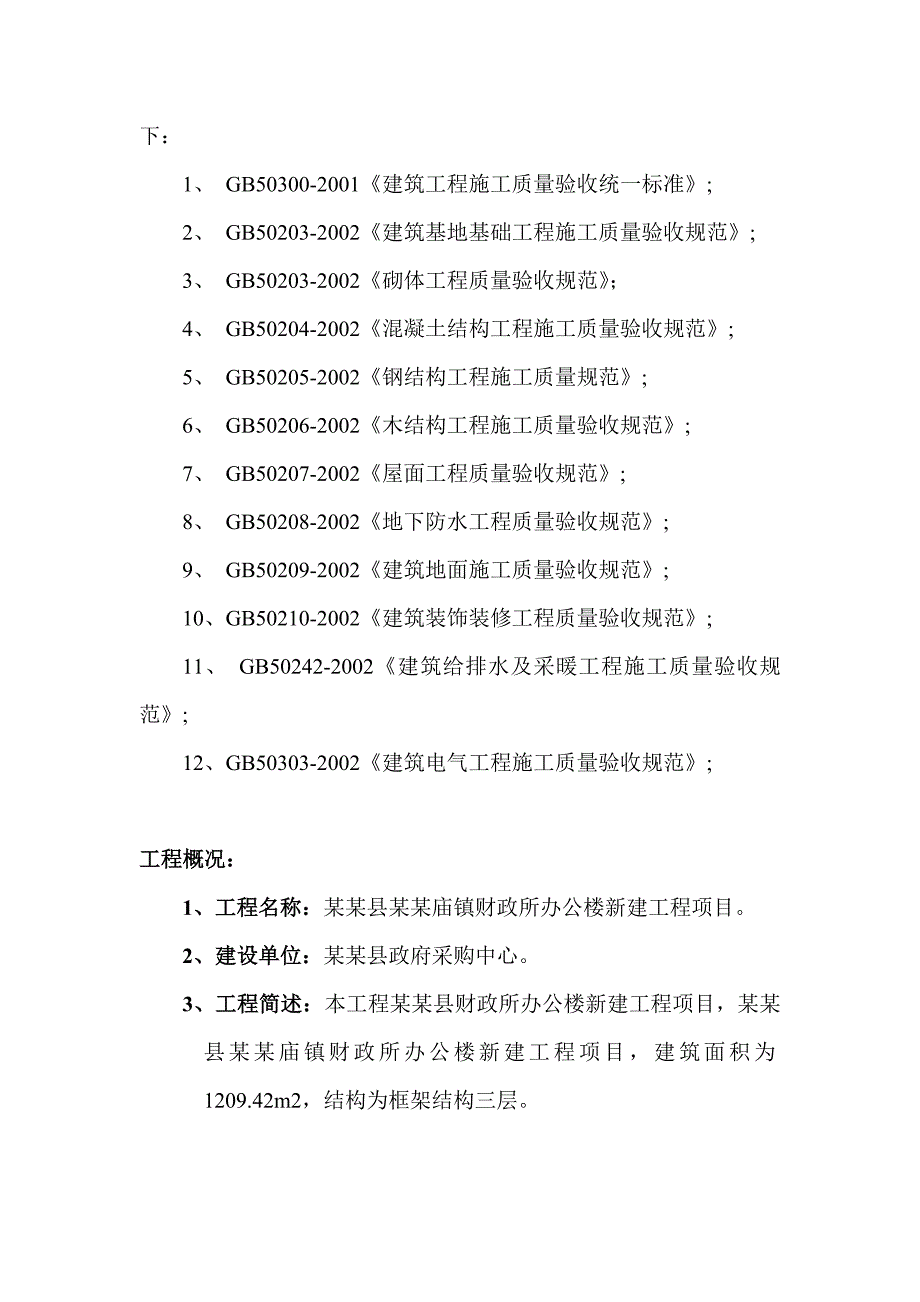

2、设计施工图纸和技术文件要求，本工程施工所采用的图集如下：1、 GB50300-2001建筑工程施工质量验收统一标准; 2、 GB50203-2002建筑基地基础工程施工质量验收规范; 3、 GB50203-2002砌体工程质量验收规范； 4、 GB50204-2002混凝土结构工程施工质量验收规范; 5、 GB50205-2002钢结构工程施工质量规范; 6、 GB50206-2002木结构工程施工质量验收规范; 7、 GB50207-2002屋面工程质量验收规范; 8、 GB50208-2002地下防水工程质量验收规范; 9、 GB50209-2002建筑地面施工质量验收规范; 10、GB5

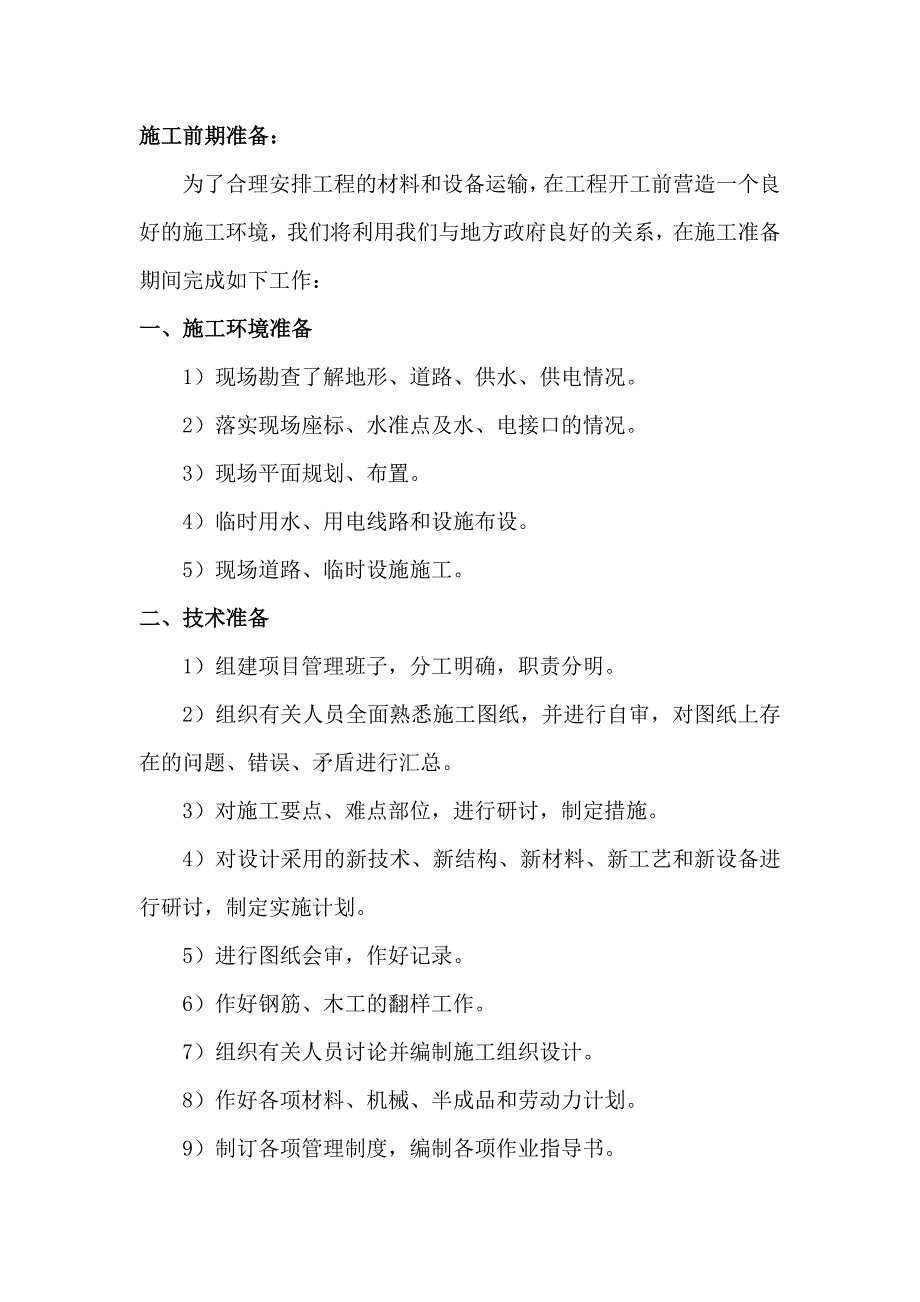

3、0210-2002建筑装饰装修工程质量验收规范; 11、 GB50242-2002建筑给排水及采暖工程施工质量验收规范; 12、GB50303-2002建筑电气工程施工质量验收规范;工程概况： 1、工程名称：某某县某某庙镇财政所办公楼新建工程项目。2、建设单位：某某县政府采购中心。3、工程简述：本工程某某县财政所办公楼新建工程项目，某某县某某庙镇财政所办公楼新建工程项目，建筑面积为1209.42m2，结构为框架结构三层。施工前期准备：为了合理安排工程的材料和设备运输，在工程开工前营造一个良好的施工环境，我们将利用我们与地方政府良好的关系，在施工准备期间完成如下工作：一、施工环境准备1）现场勘查

4、了解地形、道路、供水、供电情况。2）落实现场座标、水准点及水、电接口的情况。3）现场平面规划、布置。4）临时用水、用电线路和设施布设。5）现场道路、临时设施施工。二、技术准备1）组建项目管理班子，分工明确，职责分明。2）组织有关人员全面熟悉施工图纸，并进行自审，对图纸上存在的问题、错误、矛盾进行汇总。3）对施工要点、难点部位，进行研讨，制定措施。4）对设计采用的新技术、新结构、新材料、新工艺和新设备进行研讨，制定实施计划。5）进行图纸会审，作好记录。6）作好钢筋、木工的翻样工作。7）组织有关人员讨论并编制施工组织设计。8）作好各项材料、机械、半成品和劳动力计划。9）制订各项管理制度，编制各项作

5、业指导书。10）进行多层次的技术、安全、质量、文明施工、现场管理制度交底。11）组织编制施工图预算。a主要施工方法 一、主要施工方法：、施工测量的准备工作： （1）了解工程的总体布局、定位及标高情况。 （2）对照总图,现场勘察,校测建筑用地红线桩点、坐标、高程与相邻建筑物的关系。2、施工测量建立平面轴线控制网，主控制线见下图。主控轴线做出延长线的控制桩。随建筑物升高，逐层将轴线向上引侧，首先定出楼层主控制线，再通过主控制线引侧各轴线，定出楼层轴线网，各层控制轴线均通过地面控制桩直接引测，以提高精度，避免累计误差。装修阶段控制地面标高须先测出楼层的50cm 线，以此为准控制地面、顶棚等室内标高，

6、标高测量时要严格对照图样，尤其注意卫生间等地面有坡度的地方。高程传递是在底层柱子上做好0.000 标记，用50m 长钢卷尺以该点为起始点，引测各层标高。施工阶段沉降观测：观测点按设计要求埋设，沉降观察采用DS3 水准仪，观测时间为：地下室顶板浇注完观测一次；柱梁板每浇一层观测一次；竣工验收前观测一次，竣工验收完成一年后观测一次。图5-1 平面轴线控制网图1、（1） 基础工程施工顺序为：土方开挖桩基础施工条形承台拉梁及地下室底板施工地下室墙、柱、梁、顶板施工外防水施工回填土。（2） 土方开挖（见华电图书馆土方工程施工方案） （3） 桩基础施工按基础平面图，定出桩位中心点，撒桩孔四周灰线，测定高程

7、基准点，测量放线完成后办理预检手续。桩孔开挖见华电图书馆土方工程施工方案。桩身钢筋笼加工制作及绑扎应符合设计要求及规范规定，桩主筋保护层厚度为30mm, 为保证保护层厚度准确无误，在钢筋笼上绑扎混凝土垫块，每一圆周上绑扎6 块，沿桩长方向间距1000mm， 钢筋绑扎在现场钢筋加工场进行，在地面设一支架，先将加强箍筋与主筋焊牢，然后绑扎焊接螺旋箍筋，钢筋笼使用吊车吊入孔中就位，沉到设计标高后，在笼顶加强箍筋下横穿两道架管，架管下垫好木方，然后解下吊钩，之后背抄手木楔，准确调整钢筋笼标高使其符合设计要求。桩浇筑采用泵送混凝土，浇筑时采用串筒扩底墩部位一次浇满，以上桩身连续分层筑，每层高度不超过0.

8、5m， 扩底部分混凝土必须浇捣到位，桩顶若有浮浆，在施工墩帽前凿除，以保证桩与墩帽良好连接。（4） 条形承台拉梁及地下室底板施工条形承台外侧采用组合钢模板，用48 钢管做支撑，内侧砌砖模（120mm 墙）。拉梁两侧砌120mm 墙作砖模。图5-2 马凳架设方式条形承台拉梁及底板浇注采用泵送混凝土（详见混凝土工程）。分段流水施工。底板钢筋用马凳架设，马凳形状如图5-2。2、主体结构施工（1）混凝土工程混凝土搅拌采用集中搅拌方式，现场设集中搅拌站，配置两台500L 强制式搅拌机，一台配料机自动计量上料，一台HBT60 型混凝土输送泵，砂、石用一台铲车上料，水泥使用袋装水泥，另外设一台350L 自落

9、式搅拌机用于零星搅拌。泵送混凝土掺加DH3g 高强高效减水剂，石子采用12cm 碎石，砂用中砂，坍落度控制在1416cm，混凝土在计量时，必须准确不得任意改变施工配合比。混凝土泵送过程中，为防止泵送中断而起反向压力，在泵机“” 形管出料口3 6m 处的水平管上安装一逆止阀。混凝土输送管道向下倾斜配管时，当配管的倾斜角度大于47时，在斜管的上端设排气阀，输送管不得直接支承在钢筋模板及预埋件上。水平管每隔一定距离用支架固定，垂直管用预埋件固定在楼板预留孔处，垂直管下端的弯管，不能作为上部管道的支撑点。混凝土的浇筑顺序：从段中部向两侧浇注，竖向结构浇注前，先用清水清洗根部，为防止根部石子集中，底部先

10、用与混凝土成份相同的水泥砂浆引浆，厚度5cm 10cm， 剪力墙每次浇注长度不超过3m， 柱子连续分层浇注。浇注时，混凝土由软管卸出，其自由倾落高度不得超过3m。墙体中门窗洞口部位从上方下料，两边均匀进行浇注，高度大致相同，以防止门窗洞口模板挤歪变形，混凝土振捣按施工规范操作，要做到“快插慢拨”，每层混凝土厚度应不超过振动棒作用长度的1.25 倍，在振捣上层时，插入下一层中5cm 左右，振动棒插入点的间距一般为400mm 左右，振动时间2530S， 并且在2030min 后进行二次复振。混凝土墙体浇注振捣完毕后，将上口甩出的钢筋加以整理，用木抹子按模板上的标高线将墙上表面混凝土找平。现浇楼板浇

11、注时要搭设架空马道，操作人员必须站在马道上进行施工，严禁直接踩踏钢筋。混凝土表面先用铁滚筒压两遍以上，以防止产生收缩裂缝，然后用平板振捣器振实，并用刮杠找平，墙体两侧100mm 范围内必须挂水平线进行找平，为墙体模板的支设创造条件，施工缝的位置一定严格按照规范要求和现场施工技术人员交底的要求留置，不得随意更改。在浇筑与柱和墙连成整体的梁和板时，在柱和墙浇注完毕后11.5h， 使混凝土获得初步沉实后，再继续浇注，以防止接缝处出现裂缝。混凝土浇注完毕后，安排专人进行养护，墙体采用混凝土养生液，现浇板采用浇水养护，养护时间不得少于7 昼夜。5.3.2 钢筋工程钢筋在现场钢筋加工场地上进行加工，用塔吊

12、运至操作面。钢筋在使用前要检查是否有出厂质量证明单和复试报告，合格的钢筋方可投入使用，钢筋的配料，要严格依据图样要求，确保规格、弯钩长度、搭接长度、位置及保护层的厚度准确，并要考虑有利于加工安装，配料时，还要考虑施工需要的附加钢筋，对于特殊形状的钢筋现场放样配料，每段料配完后进行编号，标识出使用部位、尺寸、规格，并分别堆放，防止绑扎时混乱、误用。1. 剪力墙钢筋绑扎本工种剪力墙上设有明柱和暗柱，施工中先绑扎柱子钢筋，再绑扎剪力墙钢筋。柱子中18 以上钢筋采用直螺纹接头，接头质量必须符合有关规范及验评标准的规定，柱子主筋要垂直，箍筋要扎紧，开口沿柱高分开布置。剪力墙钢筋接头采用绑扎接头，接头部位

13、用三道绑丝绑扎牢固，同一截面内接头数量不超过墙筋总数的50，且应交错布置，剪力墙钢筋网相交点应每点绑牢，绑扎点的钢丝须成“八”字形，以免网片弯斜变形。双排钢筋两侧分别加设塑料环圈，呈梅花形布置，间距600mm，以保证混凝土保护层厚度，为保证门窗口标高位置正确，在洞边竖筋上画出标高线，依线绑扎连梁钢筋，钢筋两端锚入墙内的长度也要符合设计要求。墙体钢筋网片之间绑扎“井”字支架做支撑，详见地下室现浇墙体部分。2. 框架柱钢筋绑扎工艺流程：套柱箍筋搭接竖向受力筋画箍筋间距线绑箍筋。按图样要求间距计算好每根柱箍筋数量，先将柱箍套在下层伸出的搭接筋上，然后立柱子钢筋，主筋接头的位置依设计要求错开，在立好的

14、柱子竖向钢筋上，用粉笔画出箍筋间距，然后将已套好的箍筋往上移动，由上往下宜采用缠扣绑扎。箍筋与主筋要垂直，箍筋转角与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎，柱上、下两端箍筋应加密，加密区长度及箍筋的间距均应符合设计要求，保护层塑料环圈卡在外竖筋上，间距1000mm。3. 梁钢筋绑扎（模内绑扎）工艺流程：画主次梁箍筋间距放主次梁箍筋穿主梁底层纵筋并与箍筋固定住穿次梁底层纵向筋并与箍筋固定住穿主梁上层纵向架立筋及弯起钢筋按箍筋间距绑扎牢绑主梁底层纵向钢筋穿次梁上层纵向筋按箍筋间距绑牢。框架梁上部纵向钢筋应贯穿中间结点，梁下部纵向钢筋伸入中间节点的锚固长度及伸过中心线的长度均要
