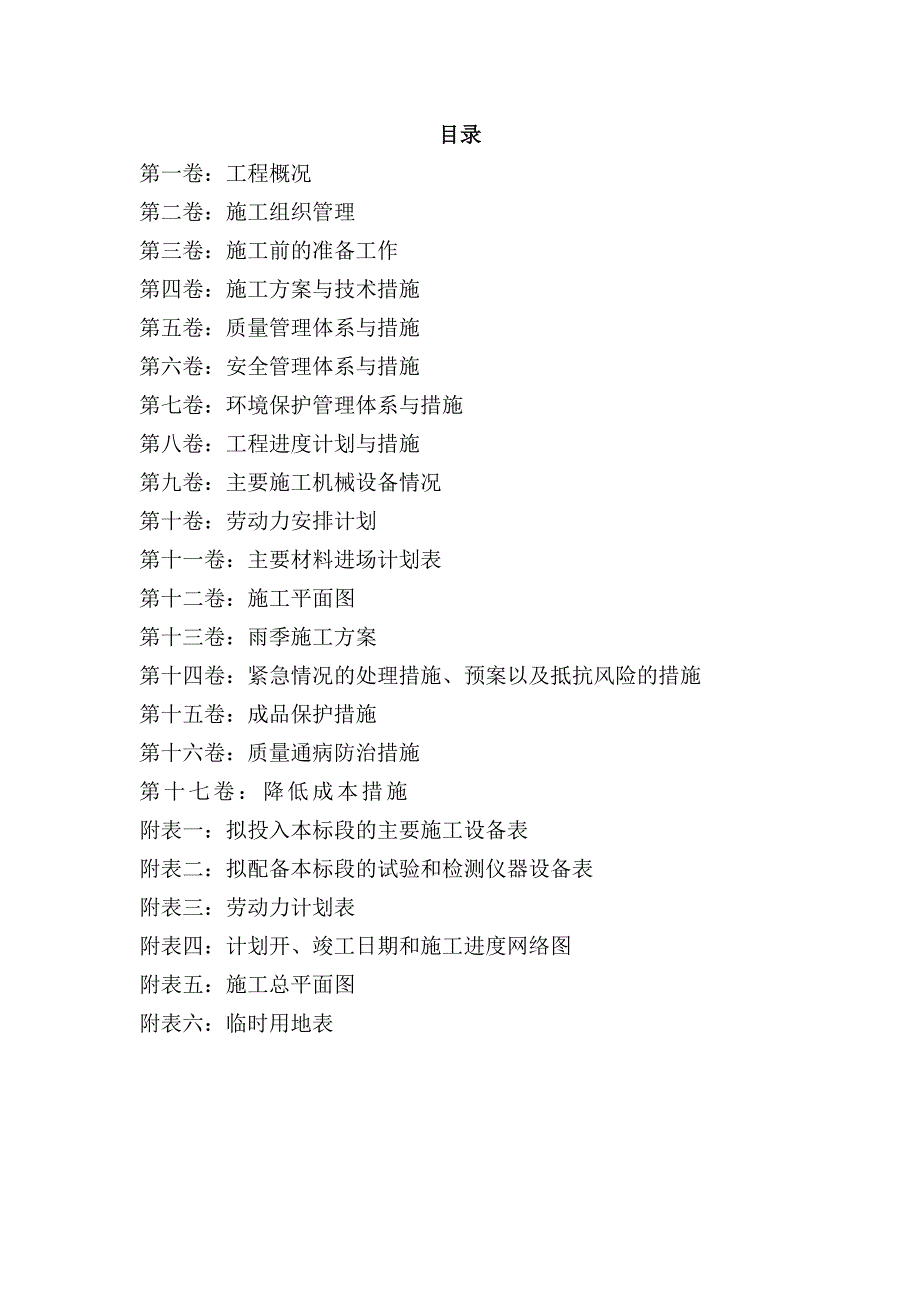

1、目录第一卷：工程概况第二卷：施工组织管理第三卷：施工前的准备工作第四卷：施工方案与技术措施第五卷：质量管理体系与措施第六卷：安全管理体系与措施第七卷：环境保护管理体系与措施第八卷：工程进度计划与措施第九卷：主要施工机械设备情况第十卷：劳动力安排计划第十一卷：主要材料进场计划表第十二卷：施工平面图第十三卷：雨季施工方案第十四卷：紧急情况的处理措施、预案以及抵抗风险的措施第十五卷：成品保护措施第十六卷：质量通病防治措施第十七卷：降低成本措施附表一：拟投入本标段的主要施工设备表附表二：拟配备本标段的试验和检测仪器设备表附表三：劳动力计划表附表四：计划开、竣工日期和施工进度网络图附表五：施工总平面图附

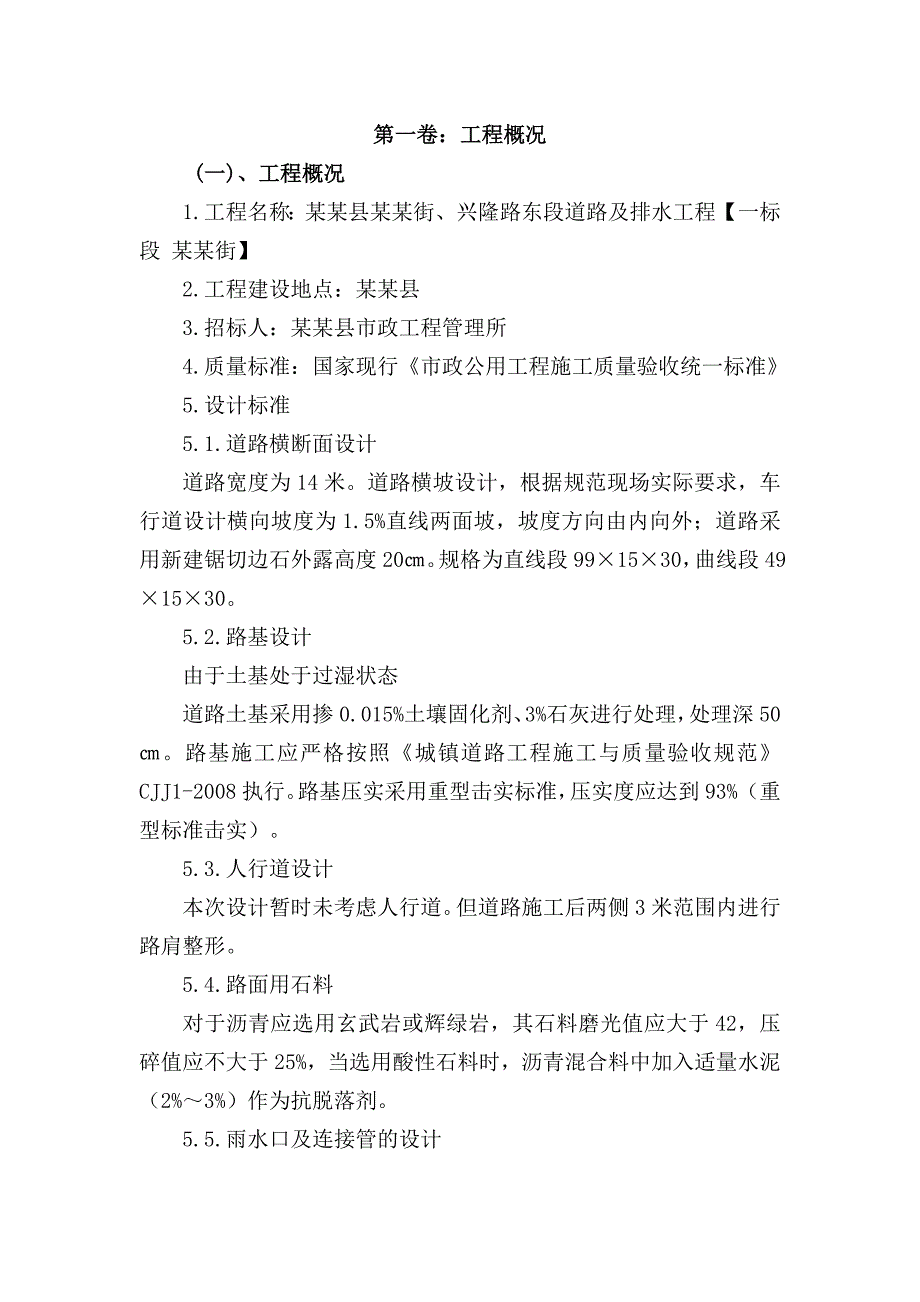

2、表六：临时用地表第一卷：工程概况 (一)、工程概况1.工程名称：某某县某某街、兴隆路东段道路及排水工程【一标段 某某街】2.工程建设地点：某某县3.招标人：某某县市政工程管理所4.质量标准：国家现行市政公用工程施工质量验收统一标准5.设计标准5.1.道路横断面设计道路宽度为14米。道路横坡设计，根据规范现场实际要求，车行道设计横向坡度为1.5%直线两面坡，坡度方向由内向外；道路采用新建锯切边石外露高度20。规格为直线段991530，曲线段491530。5.2.路基设计由于土基处于过湿状态道路土基采用掺0.015%土壤固化剂、3%石灰进行处理，处理深50。路基施工应严格按照城镇道路工程施工与质量

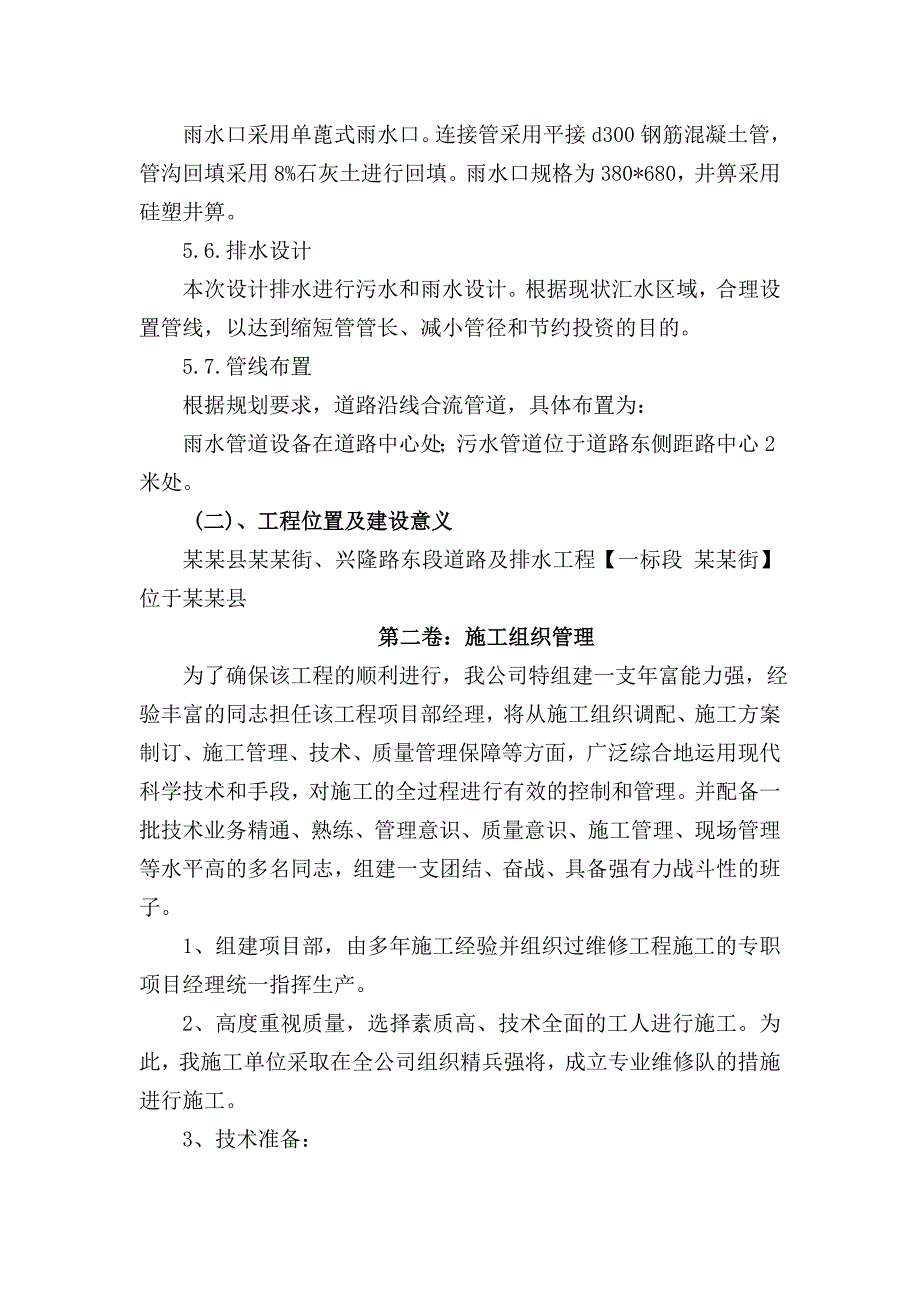

3、验收规范CJJ1-2008执行。路基压实采用重型击实标准，压实度应达到93%（重型标准击实）。5.3.人行道设计本次设计暂时未考虑人行道。但道路施工后两侧3米范围内进行路肩整形。5.4.路面用石料对于沥青应选用玄武岩或辉绿岩，其石料磨光值应大于42，压碎值应不大于25%，当选用酸性石料时，沥青混合料中加入适量水泥（2%3%）作为抗脱落剂。5.5.雨水口及连接管的设计雨水口采用单蓖式雨水口。连接管采用平接d300钢筋混凝土管，管沟回填采用8%石灰土进行回填。雨水口规格为380*680，井箅采用硅塑井箅。5.6.排水设计本次设计排水进行污水和雨水设计。根据现状汇水区域，合理设置管线，以达到缩短管管

4、长、减小管径和节约投资的目的。5.7.管线布置根据规划要求，道路沿线合流管道，具体布置为：雨水管道设备在道路中心处；污水管道位于道路东侧距路中心2米处。 (二)、工程位置及建设意义某某县某某街、兴隆路东段道路及排水工程【一标段 某某街】位于某某县 第二卷：施工组织管理 为了确保该工程的顺利进行，我公司特组建一支年富能力强，经验丰富的同志担任该工程项目部经理，将从施工组织调配、施工方案制订、施工管理、技术、质量管理保障等方面，广泛综合地运用现代科学技术和手段，对施工的全过程进行有效的控制和管理。并配备一批技术业务精通、熟练、管理意识、质量意识、施工管理、现场管理等水平高的多名同志，组建一支团结、

5、奋战、具备强有力战斗性的班子。1、组建项目部，由多年施工经验并组织过维修工程施工的专职项目经理统一指挥生产。2、高度重视质量，选择素质高、技术全面的工人进行施工。为此，我施工单位采取在全公司组织精兵强将，成立专业维修队的措施进行施工。3、技术准备：施工前组织各工种技术员会同甲方及使用单位，认真听取甲方及使用单位的要求及意见，编制详细的施工方案，提出材料，机具的实需计划，并由项目经理组织有关人员对材料及构配件的供应商进行全面评审，确定出优秀供应商进行组织进货。第三卷：施工前的准备工作3.1、技术准备工作1、为保证工程顺利进行，施工前应做好充分的准备工作。组织有关施工技术人员踏勘现场，熟悉地形、地

6、质及水、电、气象等情况。认真学习了解施工用技术规范，了解施工工艺、方案、工序安排。按施工平面图搭设临时办公室，生活设施，制定材料采购计划。2、解决“三通一平”工作，用水、用电就地接入，另自备发电机组，以供急用。3、根据甲方提供的控制点，引测临时水准点，并会同监理进行复核。4、根据甲方提供的控制点，进行初步放样工作，并形成文件上报监理，请监理进行复核认可。5、委托试验室做配合比计划工作及各种施工用材料的检验试验工作。6、根据要求办理一切施工许可手续。7、对现场各级管理人员进行质量意识教育，使各级管理人员能自发、自觉重视质量管理工作。8、准备文明施工的准备和宣传工作，做好工地现场的围护设施。9、对

7、参加本工程的所有人员进行安全生产，文明施工教育，明确质量目标，提高质量意识。3.2、资源准备工作1、人员组织我公司选派富有此类工程施工经验的施工管理人员组成本工程的项目经理部，项目经理部主要组成人员具有相应的专业资质，持证上岗。2、施工用水及消防以满足生产和消防用水为主，现场沿道路布设80主管道，在施工区和生活区设置阀门以供消防、施工和生活用水。3、施工用电现场施工用电采用三相五线制，沿道路边埋电缆地下敷设，主要用电为混凝土、钢筋加工机械等。为防止临时停电，备用发电机一组。4、施工道路根据整体设计，进场后要把部分正式道路路基修好，做好临时道路。5、施工机具准备进场施工之前，特派机电专职对公司库

8、房所存机械设备进行全面检查和维修，确保所有机具在进场时完好能用。施工机具包括勾机、运输车、洒水车、绿篱修剪机等及其他施工配套设备。6、劳力、物资准备公司将调集技术熟练的各专业施工队伍组成本工程的施工作业队伍；开工前做好物资准备工作，对工程材料的来源进行考察，落实，以便根据工程需要及时采购，组织好工程所需的机械、工具、材料和临时设施所需各类物资。7、资金准备准备充足的启动资金，确保本工程的正常进行，并设本工程的专用财务帐号，以便做到专款专用，保证工程按期完成。3.3、准备工作计划施工管理人员进场后，做好如下准备工作：与有关单位取得联系，搞好现场移交，清理场地内的积土，做好地面排水沟、搭设平面布置

9、图中的临时建筑设施。布设现场临时用电线路、临时用水管线和其他临时设施。第四卷：施工方案与技术措施一、施工前准备通过实地的踏勘，并对道路现状的了解，且又对道路两侧建筑物交通的现状进行了详细的调查。 二、道路工程（一）测量放线 1.1在直线上采用50m设一桩的方法，在木桩上用红线标出道路路面标高，以此对路面标高进行控制，在具体施工中利用50m桩进行每10m桩的高程测量，进而可以对道路的纵向坡度进行控制；在每10m的横断面，道路中心和两边三个桩进行道路横断面坡度控制。1.2曲线上采用20m为一桩的方法同样用红线标出道路中心标高，同样利用其10m的标高测量。在每10m的横断面，道路中心和两边三个桩进行

10、道路横断面坡度控制。 （二）路床（槽）施工 2.1路床（槽）大面积挖填时，采用机械开挖，小面积和机械无法发挥作用的地段，采用人工开挖。大面积填土路基时，挖掘机挖土汽车运土至路段，装载机平整，刮土机进一步平整，压路机碾压，洒水车浇水养护。 2.2路床（槽）开挖至路床（槽）顶面时，注意预留碾压高度。其数值可通过试验确定，一般碾压高度控制在3cm左右。 路床需要回填的地方，先进行基底平整，压路机碾压原土。而后进行分层回填，每层厚度30CM；高差较大的地带，进行分台阶回填，每台阶高30CM,宽50CM。 2.3为了保证路床结构整体性，路床挖填宽度每侧宽出路边线2米。 2.4机械开挖之后，测量员及时布置

11、高程控制桩，人工对路床细致平整、整型，压路机碾压。 2.5压路机碾压路床时，遵循先轻后重、先稳后振、先慢后快及一轮压半轮等原则, 压路机碾压路床直到无明显轮迹为止。道路边缘、检查井、雨水口周围及其它压路机碾压不到的地方，采用机械振动夯或人力夯夯实，防止漏夯、漏压。 2.6碾压成型后，立即测定其压实度，判定是否达到规范要求，并按设计要求检测路床宽度、标高和平整度，并进行整修成型。 （三）二灰碎石层（1）、石灰土层经有关人员检查后，填写好记录方准进行二灰碎石层施工。（2）、二灰碎石层的混合料是厂拌材料。混合料进场时，要认真检查质量和数量，并有出厂试验单和合格证，经检查合格后，方准验收使用。（3）、

12、混合料进场后，按10延长米用料卸成一堆，按照铺装厚度用802推土机摊铺，控制好高程，在摊铺过程中应消除粗细料离析和粗细料集堆现象。严禁出现一堆粗料一团灰的不均匀现象，混合料进场后应及时摊铺，堆放时间不宜超过24h。（4）、摊铺后的二灰碎石层，经试验混合料达到最佳含水量的1.0%2.0%时，先采用振动压路机碾压12遍，使灰浆与碎石结合紧密，灰浆完全包裹碎石。然后用光轮压路机碾压，注意匀速，碾轮重叠。碾压过程中，及时对二灰碎石层补洒少量水，严禁洒大水碾压，碾压达到标准压实度为止。表面无明显轮迹，洒水养生，养生期为7天。（四）石灰固结土1.备土、铺灰：(1)备土：按照松铺厚度将土摊铺均匀一致，有利于

13、机械化施工。铺土后，先用推土机大致推平，然后放样用平地机整平，清余补缺，保证厚度一致，表面平整。 (2)备灰、铺灰：备灰前，用压路机对铺开的松土碾压1-2遍，保证备灰时不产生大的车辙，严禁重车在作业段内调头。备灰前根据灰剂量、不同含水量情况下的石灰松方干容重及石灰土最大干容重计算每平方米的石灰用量。备灰前事先在灰条位置标出两条灰线，以确保灰条顺直。铺灰前在灰土的边沿打出格子标线，然后用人工将石灰均匀地铺撒在标线范围内。2.整平：用平地机，结合少量人工整平。 (1)灰土拌和符合要求后，用平地机粗平一遍，消除拌和产生的土坎、波浪、沟槽等，使表面大致平整。 (2)用振动压路机或轮胎压路机稳压1-2遍

14、。 (3)利用控制桩用水准仪或挂线放样，石灰粉作出标记，样点分布密度视平地机司机水平确定。 (4)平地机由外侧起向内侧进行刮平。 (5)重复(3)(4)步骤直至标高和平整度满足要求为止。灰土接头、桥头、边沿等平地机无法正常作业的地方，应由人工完成清理、平整工作。 (6)整平时多余的灰土不准废弃于边坡上。3.碾压碾压采用振动式压路机和三轮静态压路机联合完成。整平完成后，先用振动压路机由路两侧向路中心碾压。碾压时后轮应重叠1/2轮宽，一般碾压4-5遍，压路机的碾压速度，头两遍以采用1.5-1.7公里/小时,以后用2.0-2.5公里/小时,至无明显轮迹,总之,碾压时遵循“由边到中，先轻后重，由慢到快

15、”的原则。要点提示：碾压必须连续完成，中途不得停顿，压路机应足量，以减少碾压成型时间，碾压过程中应行走顺直，低速行驶，桥头处10米范围内横向碾压。 （五）侧（平缘）石的施工新建砌筑前要认真的进行一次轴线和高程的复测，准确无误时才能进行砌筑。砌筑要达到横平竖直一条线，曲线要圆滑平顺，勾缝砂浆要饱满，缝宽不得超过1.0cm。护帮与模板支的要牢固，尺寸要达到设计要求，砼捣固密实，抹面平整光滑。 外观及物理力学性能必须符合规定，水泥砂浆必须保证厚度、和易性，铺之前要纵横挂线，按线进行边石铺设，边石铺设必须平整、牢固不能翘角。灌缝前用3米直尺检查达到横平竖直一条线，同时注意灌缝必须饱满。砂浆摊铺宽度应大于铺装面510厘米，铺砖时应轻轻平放，用橡胶锤敲打稳定，但不得损伤边角。（1）、边石安砌施工流程图：灌 缝施工放样选方砖铺砂浆方砖铺设水稳石屑（2）、土基道路路槽下0.8M内土基必须保证保密、均匀，达到规范要求的压实度。遇雨季施工时，路基不得被雨水浸泡，否则应将土基翻拌晾晒，减少含水量后再进行施工碾压。路基应根据实际情况进行土基处理。对于路基潮
