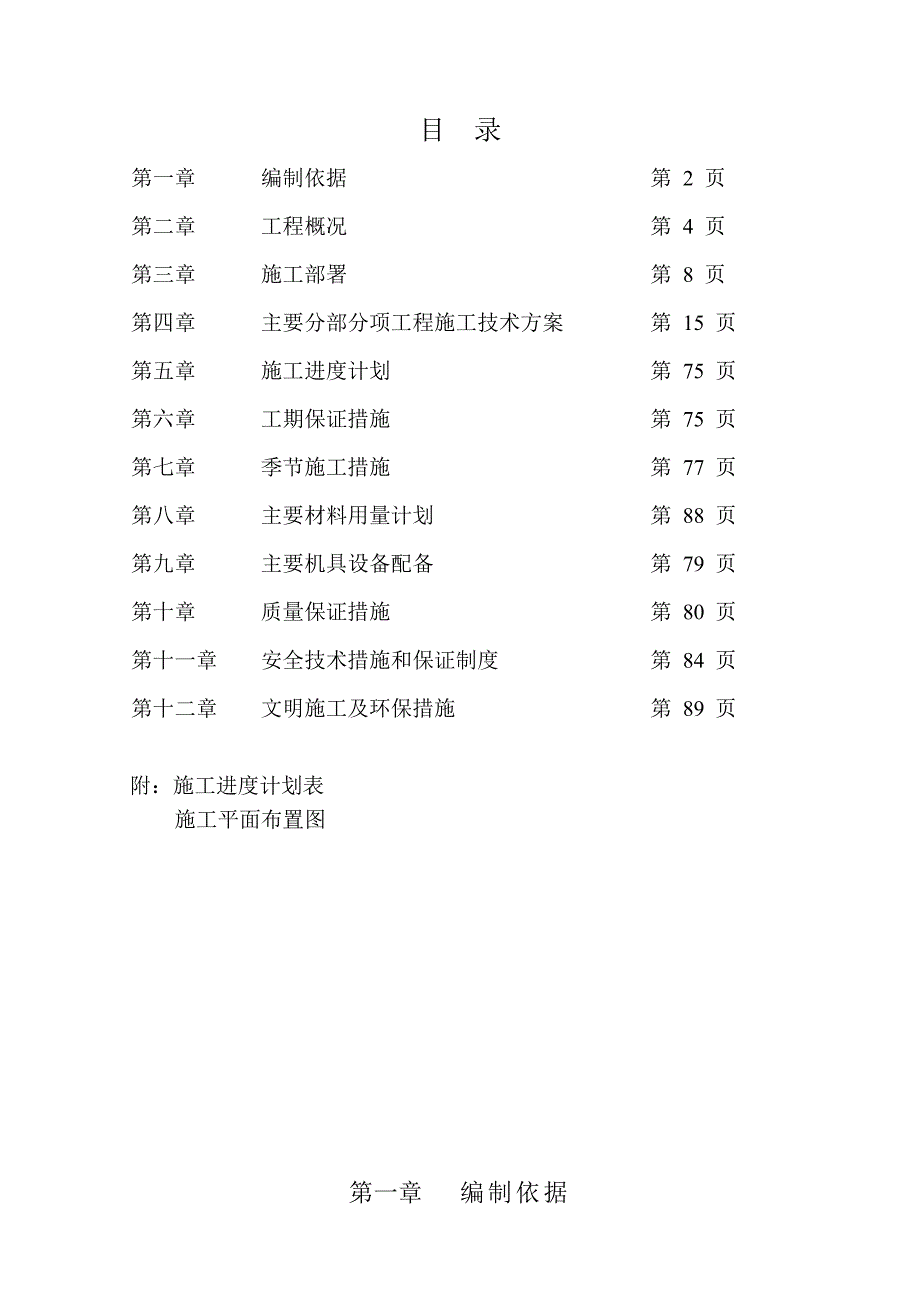

1、目 录第一章 编制依据 第 2 页第二章 工程概况 第 4 页第三章 施工部署 第 8 页第四章 主要分部分项工程施工技术方案 第 15 页第五章 施工进度计划 第 75 页第六章 工期保证措施 第 75 页第七章 季节施工措施 第 77 页第八章 主要材料用量计划 第 88 页第九章 主要机具设备配备 第 79 页第十章 质量保证措施 第 80 页第十一章 安全技术措施和保证制度 第 84 页第十二章 文明施工及环保措施 第 89 页 附：施工进度计划表 施工平面布置图第一章 编制依据一、编制依据1. 某某有限公司提供新建不锈钢车间及倒班楼的招标文件和图纸；2.国家、省、市有关施工验收规范、

2、标准；3.国家、省、市有关文件、规定。建筑结构荷载规范 （GB50009-2001）钢结构设计规范 （GB-2003）冷弯薄壁型钢结构技术规范 （GB50018-2002）门式钢架轻型房屋钢结构技术规程 （CECS102:2002）建筑钢结构焊接技术规程 （JGJ81-2002）钢结构工程施工质量验收规范 （GB50205-2001）建筑抗震设计规范（2008版） （GB50011-2001）砌体结构设计规范 （GB50003-2001）钢结构高强度螺栓连接的设计、施工及验收规程（JGJ82-2011）建筑地基处理技术规程 (JGJ79-2001)建筑结构可靠度设计统一标准 （GB50068-

3、2001）建筑工程抗震设防分类标准 (GB50223-2008)建筑地基基础设计规范 （GB50007-2002）混凝土结构设计规范 （GB50010-2002）岩土工程勘察规范 （GB50021-2001）钢结构防火涂料 (GB149072002)钢结构防火涂料应用技术规范 （CECSS24：90）涂装前钢材表面锈蚀等级和除锈等级 (GB8923-88)钢结构用高强度大六角头螺栓、大六角螺母、 （GB/T1231-91）紧固件机械性能、 螺栓 、 螺钉和螺柱 （GB3098 1-2000）低合金高强度结构钢 （GB/T1591-2008）碳素结构钢 （GB/T700-2006） 碳钢焊条 （

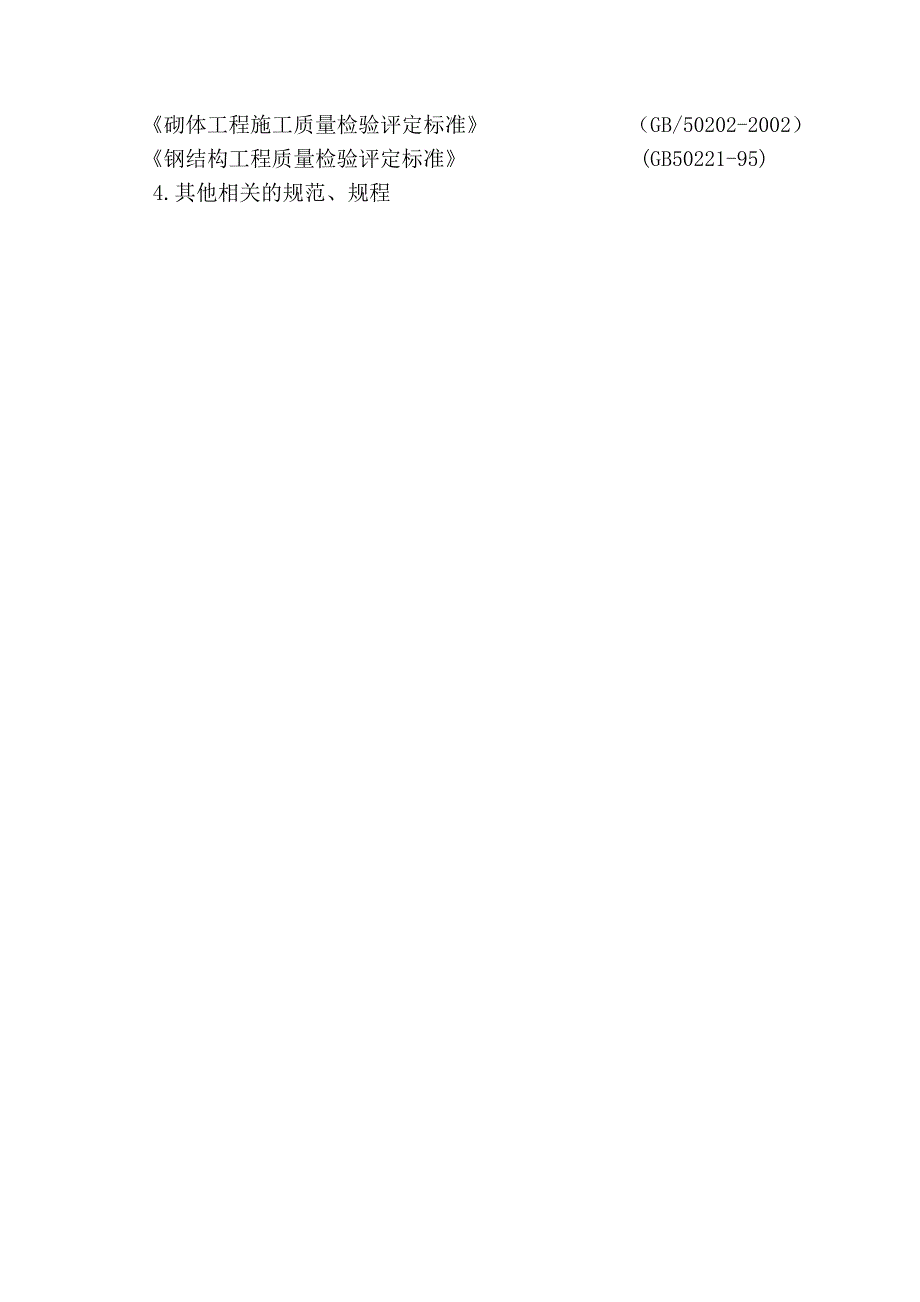

4、GB/T5117-1995）碳素钢埋弧焊用焊剂 （JBT56097-1999） 埋弧焊用碳钢焊丝和焊剂 （GB/T5293-1999）低合金钢焊条 (GB/T5118-1995)地基与基础工程施工质量验收规范 （GB50202-2002）混凝土结构工程施工质量验收规范 （GB502042002）砌体工程施工质量检验评定标准 （GB/50202-2002）钢结构工程质量检验评定标准 (GB50221-95) 4.其他相关的规范、规程第二章 工程概况第一节 工程及设计概况工程概况： 序号名 称内 容 1工程名称某某有限公司新建不锈钢车间工程2建设单位某某有限公司3勘察单位某某地质工程有限公司4设计

5、单位中国轻工业某某设计工程有限责任公司5施工单位某某建筑有限责任公司6监理单位某某建设咨询监理有限公司7工程地点某某市某某区某某岭368号8结构形式轻钢结构一层、框架二层9建筑面积9994m210基础形式承台基础11工 期110日历天12质量目标合 格建筑设计概况： 本工程为，占地面积约为9296平方米，建筑面积9994平方米，主要由8624.2平方米的轻钢一层厂房及二层占地面积为684.9平方米的框架结构组成，其中，轻钢厂房长为201.8米，宽为42.5米，高度为9.64米；框架结构，一层层高5米，二层层高3米，属于工业建筑。本工程地基基础设计等级丙级，建筑场地土类为中软土，基础采用先张法预

6、应力管桩，为桩基承台基础类型，地面设有水泥粉煤灰碎石桩；本工程0.000相当于国家高程22.900米。结构设计概况：基础类型承台基础结构形式轻钢结构一层、框架二层持力层土质情况地基承载力标准值基础埋深承台基础 ：-2.1m钢筋接头型式地梁钢筋接头12，采人工绑扎连接。混凝土强度等级基础垫层C15基础C30梁C30柱C30门窗洞口处的钢筋混凝土过梁C20电气专业设计概况：序号项目系 统 介 绍1变配电系统交流三相五线380V/220V电缆进线直埋穿墙引入2动力系统干线沿金属线槽敷设，支线均穿钢管在墙内、地面内、顶板内暗敷设，部分线路采用明敷设。3照明系统包括厂房照明等。4防雷接地低压电源交流结路

7、接地制式采用TN-C-S系统利用建筑物基础做接地极接地电阻R1欧姆给排水设计概况：系统名称管材连接方式防腐备注给水PP-R管热熔消防内外热镀锌钢管卡箍连接排水UPVC排水管粘接雨水UPVC管粘接87型不锈钢雨水斗建设单位提供施工用地、水、电等条件施工现场场地能满足施工需要，现场不设生活区。水、电按建设单位指定地点引入。第二节 水文、地质概况一、 水文概况：某某地区降水充沛，河流纵横，湖泊密布，为场区流水地貌、湖泊地貌的发育创造了有利条件。举世闻名的长江流经某某地区，汉江是其最大支流，另有小型河流15条，均流入长江、汉江。整个某某地区内大小湖泊73个，容水面积509.41平方公里。某某地区长江最

8、高洪水位：29.73米，最低枯水8.87米；区内水系历年最大流量76100m/s，其中长江过境量7428亿m，汉江过境流量560.9亿m。场区浅部土层渗透性弱，大气降水部分流出场区，少量渗入地下，不给地下水。二、场地地质条件岩土分层表编号地层名称地层成因顶板埋深（m)地层厚度（m）层顶标高（m）颜色状态压缩性包含物及特征分布情况素填土QMLO1.60-3.1022.25-22.54褐色稍密高湿；主要由粘性土组成，含少量碎石、砖块、砼块等。土质性质不均匀。回填时间十年以上。全场分布1淤泥Q4l1.60-3.103.10-6.1019.32-20.90灰褐软-流塑高饱和；含少量腐植物，夹薄层粉土，

9、略具臭味。土层性质不均匀。分布全场粘土Q4al6.10-8.601.10-3.4013.80-16.29灰褐可塑中等饱和，含少量铁锰氧化物及少量灰白色高岭土条带，局部夹薄层粉土。土层性质不均匀。分布全场3粘土Q4al9.10-10.307.80-10.40 12.04-13.35灰褐软塑偏高饱和；含少量腐植物，夹薄层粉土。土层性质不均匀。分布全场粘土Q4al+pl17.40-19.408.40-10.403.03-5.10灰褐可硬塑中等饱和，含少量铁锰氧化物及少量灰白色高岭土条带，局部夹薄层粉土，水平层理清晰。土层性质不均匀。分布全场1强风化泥岩S27.50-28.400.80-1.40-6.

10、10-5.10灰黄-灰绿强风化低泥质结构，节理、裂隙十分发育，岩体破碎，用手折易碎，为极软岩，岩体基本质量分为V级。岩性不均匀。分布全场中风化泥岩S28.60-29.60未揭穿-7.30-6.15灰黄-灰绿中风化几乎不可压缩泥质结构，块状构造，薄-中厚层状，倾角15左右，节理、裂隙发育，岩芯采取率为80%左右，RQD60%，岩体较完整，为极软岩，岩体基本质量分为V级。岩性不均匀。分布全场第二节 施工现场平面布置根据本工程场地特点，办公区设办公室、会议室及材料、工具堆放场等。办公室及会议室等办公用房采用彩板房，主路为苏泊尔一期原马路（为了不影响产区生产，我部在相关区域设置围挡），施工区设木工工棚、钢筋工棚、沙石料堆场、砂浆搅拌机操作区、其他材料堆场。现场整体已完成“三通一平”及临时设施。详见现场施工平面布置图-附图第三章 施工部署一、工程目标： 1、质量目标：实现对业主的质量承诺，以领先行业水平为目标，严格按照合同条款要求及现行规范标准组织施工，工程一次验收合格率达100%，分部工程优良率达到80%以上。观感质量得分率90%以上。 2、安全目标：（1）无因工死亡、重伤和重大机械设备事故；（2）无火灾事故；
