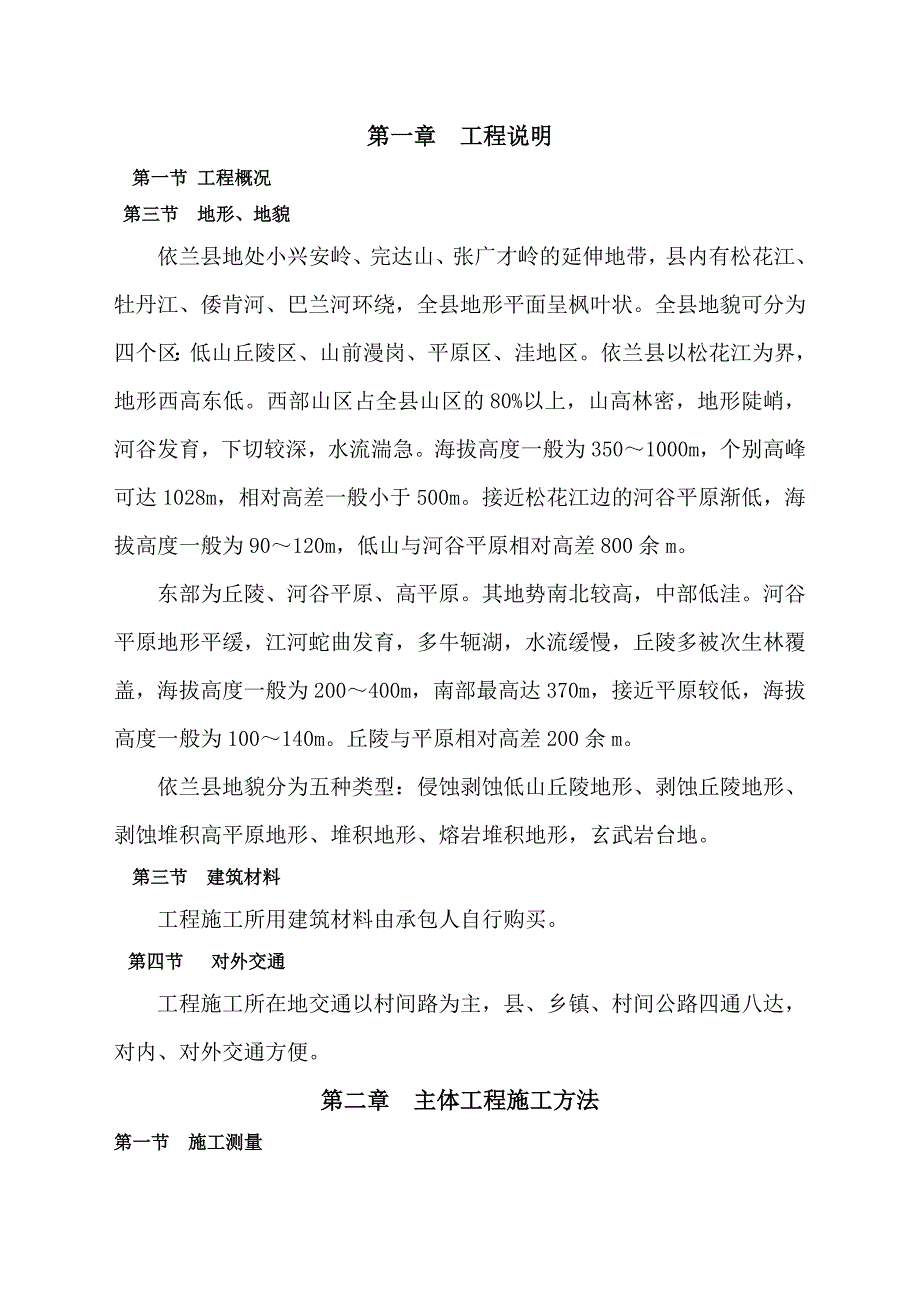

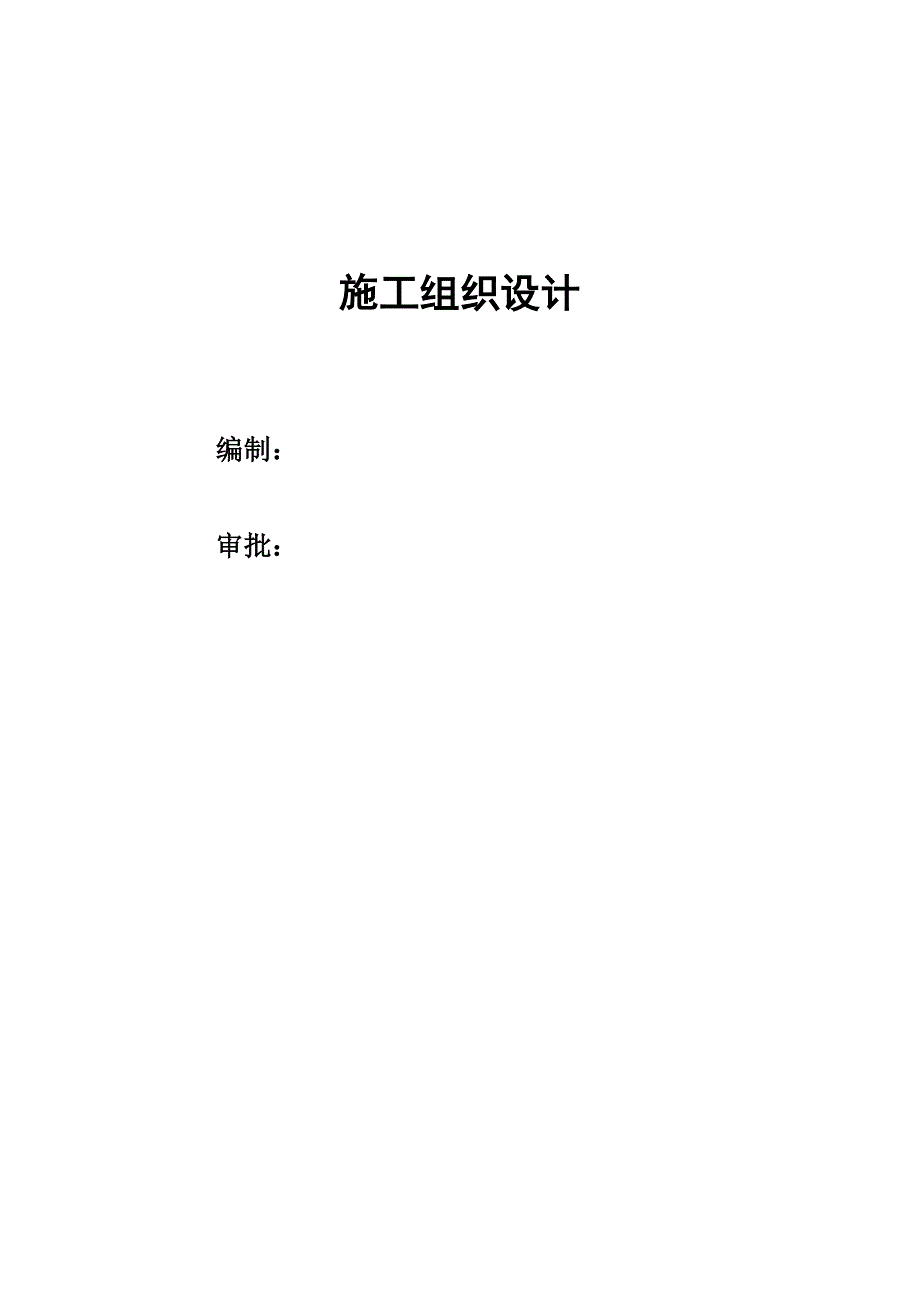

1、施工组织设计编制：审批：第一章 工程说明第一节 工程概况第三节 地形、地貌依兰县地处小兴安岭、完达山、张广才岭的延伸地带，县内有松花江、牡丹江、倭肯河、巴兰河环绕，全县地形平面呈枫叶状。全县地貌可分为四个区：低山丘陵区、山前漫岗、平原区、洼地区。依兰县以松花江为界，地形西高东低。西部山区占全县山区的80%以上，山高林密，地形陡峭，河谷发育，下切较深，水流湍急。海拔高度一般为3501000m，个别高峰可达1028m，相对高差一般小于500m。接近松花江边的河谷平原渐低，海拔高度一般为90120m，低山与河谷平原相对高差800余m。东部为丘陵、河谷平原、高平原。其地势南北较高，中部低洼。河谷平原地

2、形平缓，江河蛇曲发育，多牛轭湖，水流缓慢，丘陵多被次生林覆盖，海拔高度一般为200400m，南部最高达370m，接近平原较低，海拔高度一般为100140m。丘陵与平原相对高差200余m。依兰县地貌分为五种类型：侵蚀剥蚀低山丘陵地形、剥蚀丘陵地形、剥蚀堆积高平原地形、堆积地形、熔岩堆积地形，玄武岩台地。第三节 建筑材料工程施工所用建筑材料由承包人自行购买。第四节 对外交通工程施工所在地交通以村间路为主，县、乡镇、村间公路四通八达，对内、对外交通方便。第二章 主体工程施工方法第一节 施工测量一、施工测量工作内容1、根据工程施工总布置图有关测绘资料，布设施工控制网。2、针对施工各阶段的不同要求，进行

3、建筑物轮廓点的放样及其检查工作。3、提供局部施工布置所需的测绘数据。4、按照设计图纸，檔要求，埋设建筑物外部变形观测设施，并负责施工期间的观测工作。5、进行收方测量及工程计算。二、平面控制测量1、平面控制网的布设1.1根据施工图纸结合施工现场实际情况，对工程进行平面控制网的布设。1.2平面控制网选点，埋设及标志。1.2.1平面控制点应选在通视良好，交通方便，地基稳定且能长期保存的地方。1.2.2位于主体工程附近的各控制点和主轴线标志点埋设砼观测墩，对各控制点周围有醒目的保护装置，以防车辆或机械的碰撞，设专人负责检查、看记，并定期进行校核，防止发生差错。1.2.3将所设各控制点，统一编号，并标出

4、桩顶高程，且将标桩、桩号、高程注明在平面图上，以便随时查对使用。1.3、施工放样使用的经纬仪的三轴误差，指针差，光学对中误差以及水平仪的角，应经常检验和校正。三、高程控制测量1、甲方提供高程点应位置牢固，视线好不易破坏，可做为工程的半永久高程摈，控制点。2、水平测量水平仪采用DS3型，铝合金水平尺。仪器在施工前进行检测，精度合格后方可使用，在施工中定期保养和检查，并按照有关规程进行操作。四、放样的准备1、放样工作开始之前，应详细查阅工程设计图纸，收集施工区平面与高程控制成果，了解设计要求与现场施工需要，根据精度指标，选择放样方法。2、对于设计图纸中有关数据和几何尺寸，应认真进行检核，确认无误后

5、，方可作为放样的依据。3、必须按正式设计图纸和檔（包括修改通知）进行放样，不得凭口头或末经批准的草图放样。4、放样前应根据设计图纸和有关数据及使用的控制点成果，计算放样数据，绘制放样草图，所有数据草图都应经两个独立校核。5、应将施工区域的平面控制点，高程控制点，轴线点，测站点等测量成果，以及工程部位的设计图纸中的各种坐标，桩号，方位，尺寸等几何资料编制成放样手册，供放样人员使用。6、现场放样所取得的测量数据应记录在规定的放样手册中，不得涂改和修改。五、施工测量放样1.1根据施工图纸将建筑物轮廓边线，转角点等实地放出，并用醒目的标志将需要实地放出控制开挖轮廓的转角点标定在样架上。1.2土方工程施

6、工时，应用生石灰在实地画出开挖轮廓线。1.3高程放样根据施工图纸，用水平测量法将高程标定在已支起的范本上。六、竣工测量1、随着施工的过程按竣工测量的要求，逐渐积累竣工资料。2、资料整编第二节 场地杂物清除及平整 在铺设垫层前按施工详图所示将护坡开挖面内的杂草、枯叶、乱石、废渣以及有碍物进行人工清理。整个清理工作均采用人工作业，汽车配合装运。清除完杂物后，将该段边坡修规、整平，将低洼处用与地基表面相同的土料填平。第三节 土方回填3.1、土料要求土方回填的施工主要是挡土墙后回填风化碎石的施工，用于回填的风化料不得含有草根、腐殖土、耕植土、杂物等，同时要求风化料料性均一，严禁土石混杂填筑。3.2、施

7、工工艺根据本工程回填砂砾料的性质和状态，用挖掘机将土直接倒运至填筑地点或装车运至填筑地点，人工配合推土机进行摊铺并采用推土机碾压，铺填与压实工作宜连续进行。土方填筑施工工艺流程：测量放样铺料平料压实质检下一层砂砾料回填前，清除边坡表面杂物，回填砂砾料，分层回填碾压，铺土厚度为2530cm，填料分段处，留有坡度，错缝搭接。施工中当气候干燥时，风化料表层蒸发较快，铺料与压实表面适当洒水，以保持最优含水量。铺筑时如需短时间停工，其表面填料将洒水湿润，如需长时间停工，根据气候条件铺设保护层，复工时予以清除，并检查填筑面。雨后填筑施工时，要采取翻晒、复压土料等措施确保填筑料的含水量最佳；填筑时，在压实层

8、表面做成斜坡形式以利排水等措施，必要时对表层再次进行清理，并等质检合格后及时复工。第四节 垫层铺设 坡面整平完成并经验收合格后，进行砂垫层的铺设，砂垫层以20M为一纵向单位进行施工。铺设大面积坡面的砂石垫层时，应自下而上，分段铺设，并随坡面的增高分段上升。 1选料：砂垫层的材料应选用级配良好的中粗砂，无杂质，不含有机质。2运输：选料完成后，将砂运输至施工现场，由自卸车直接卸料至现场堆料场堆放，并标明数量、检验结果。 3测量放样：清杂整平完成后，进行施工放样，样桩以4M4M的间距打放，并标明刻度，以此控制砂、碎石垫层的厚度，样桩打放时应垂直于地面。 4砂垫层铺设：放样完成后开始进行砂垫层的铺设，

9、垫层铺设以20M为一纵向单位，23M为一横向（垂直于水流向）单位，铺设由坡脚向坡顶逐步施工，其填料由人工从工地堆料场挑抬至施工地点均匀铺设，并加以平整，确保垫层符合设计要求，待砂垫层铺设完成25个施工单元，并经监理工程师验收合格后，立即进行碎石垫层的铺设。5碎石垫层铺设：碎石自离施工区较近料场购买，其规格要达到设计要求。运碎石至施工现场，按自下而上先上游后下游进行铺设，经整平夯实后的厚度要达到设计要求厚20厘米。 6施工顺序选料 运输 清坡放样 砂垫层铺设 碎石垫层铺设第五节 干砌块石1干砌块石选料：石料选用质地坚硬、不易风化、没有裂缝且大致方正的岩石，不使用薄片状石料。其抗水性、抗冻性、抗压

10、强度等均应符合施工详图或技术要求的规定。用于砌体表面的石料必须有一个用作砌体表面的平整面，尺寸较大时，应稍作修理。其性能指标应符合有关规范的要求和规定。2修石：为减小砌石间隙，增加砌体密实度，增强抗冲刷能力，所用砌石必须经过打凿、整平后方可使用，修整时打掉其薄弱的棱角，并修整至需要的高度，所用石料应修整至大小相近，且块石最小边不得小于20cm。 3干砌块石砌筑：厚度为30cm，采用立砌法砌筑。砌石应与碎石垫层同时施工，即先施工河底段，然后再由坡脚向坡顶铺设完垫层后，再进行干砌石砌筑，由下而上逐段施工，以保证碎石垫层在铺设好后不会因抬运块石踩踏而破坏。砌石前首先要进行测量放样，打放样桩，并在样桩

11、间挂高程控制线，控制砌石厚度。砌石时要对块石进行选择搭配，一则使块石密实、稳牢，砌筑时按错缝原则施工，使块石间的缝隙相互交错排列，避免出现通缝、直缝等现象，同时不得使用小块石砌筑，避免出现叠砌和浮塞，要从下到上，逐排砌筑，同时要大面朝下，块石应轻放，以免破坏垫层设施。最后封边，要用大块石，且边、面均要凿平。 4塞缝：砌石完成后，或在远离工作面5m处可进行塞缝, 塞缝料可选用修石时破碎的石块或重新选用较小的石块经破碎加工而成，塞缝时应选取与缝大小、长度均合适的小石紧塞间隙，避免浮塞。5砌筑时应备足材料，集中全部力量，在汛前完成，以防未完成段被洪水冲刷，导致前期所施工的砂、碎石垫层等分项工程被破坏

12、，造成防洪隐患。第三章 施工总体布置、施工准备及临时工程第一节 指导思想以科学施工为主线，以土方及干砌石砌筑建设工程为重点，以合同工期为控制，以精品工程为标准，以科学组织为手段，建设好护岸工程，跻身水利建设市场，造福项目区人民。第二节 施工布置原则经过现场实地考查，考虑业主潜在要求，我企业制定本工程施工布置原则。其基本原则为因地制宜、利于生产，方便生活、快速安全，经济可靠，易于管理，同时要综合考虑以下因素。1）综合考虑地形、地质条件、场内外交通的衔接布置、给水、供电、防洪、排水要求，选择地形平坦宽阔，靠近施工现场，地质条件好的场地。2）综合考虑国家有关安全、防火、卫生、环保等规定进行场地内的划

13、分和布置。3）各种施工设备的布置，力求满足主体工程施工工艺要求，避免或减少交叉干扰，避免或减少料场的重复、往返运输，并为均衡生产创造条件。4）分期布置的各类场地力求适应各施工期的特点，注意各施工期之间工艺布置的衔接和施工的连续性，避免迁建、改建和重建。5）选用符合设计精神的防洪、导流、排水系统，保证施工场地和施工设施的安全。6）施工布置的原则是充分利用施工现场平面、空间，通盘考虑我企业的资源配置，合理安排临时工程，保证施工有序，均衡地进行，以保证工程质量、工程工期为根本原则。精心组织、科学安排、统筹兼顾，保证工程顺利进行，达到快捷高效，优质地完成施工任务。7）满足2011年9月1日开工，201

14、1年10月30日竣工的需要。8）满足工程施工质量达到合格质量标准的需要。9）满足为企业创效益，增信誉的需要。第三节 工程施工布置一、施工布局本工程结合本工程特点及工程进度安排，划分基本作业区，呈现均衡有序、主次分明之态势。二、为确保工期，抓紧施工前的准备工作，及早进场，经监理、业主的批准，对施工现场进行放线、清理。在此基础上进行细部放样和原地形、地貌的测量和描述，对施工沿线进行地质调查和探查，以确定最佳施工方案。有了详尽的施工现场资料后，布置好临时指挥部的住所，本着节约用地和确保适用的原则，进行临时场地的办公室、文化活动室、宿舍、食堂、卫生设施、仓库、修理间、设备停放场地等设施的综合布置，争取

15、做到：适用、整洁、美观、卫生、环保、安全。三、施工措施的确定有了对施工现场的了解和对情况的逐步掌握，制定松紧适度、有效的施工措施方案，据以往经验和现场踏查资料，初步确定如下施工方案：本工程控制性项目是管网工程，为便于施工管理，考虑到施工现场的具体情况及企业资源配置的实际，采用各单项工程相对独立，协调进行的施工方法，根据工程施工进度的需要适时增加设备，增加作业面，以满足工期需要。四、施工平面布置见施工平面布置图。第四节 施工准备我企业将组织一支精良的队伍进行施工，近几年企业在各类工程中积累了丰富的施工经验，锻炼出一支精良的队伍，一批施工经验丰富的工程技术人员和熟练的技术工人。根据本工程特点，结合企业施工能力，做好施工前的技术准备和机械设备、材料准备。以满足工程所需。一、技术准备1、配备本企业有经验的施工队伍进行该项工程的施工，从项目经理、到技术负责人到质检、安检，到技术工人的配备，都要有丰富经验的人员担任，并进行岗前学习和培训方准上岗。在组织机构上，借鉴国际先进经验，结合称企业的实际情况和工程特点，组建一个先进、灵活、有进取
