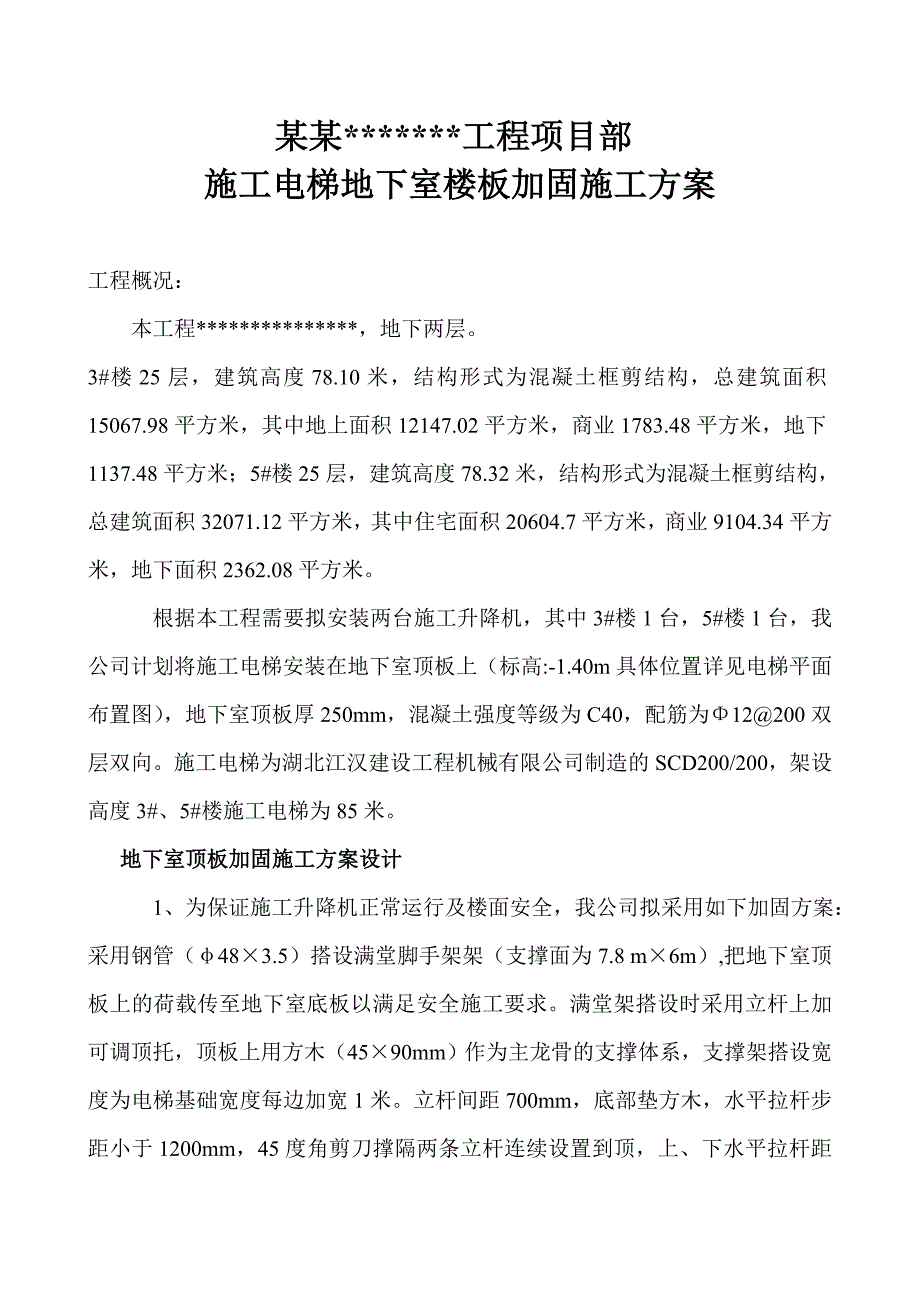

1、施工升降机基础支撑方案工程名称： *3#、5#楼 编制人： 职 务： 审批人： 职 务： 某某*公司 某某年5月1日 某某*工程项目部施工电梯地下室楼板加固施工方案工程概况： 本工程*，地下两层。3#楼25层，建筑高度78.10米，结构形式为混凝土框剪结构，总建筑面积15067.98平方米，其中地上面积12147.02平方米，商业1783.48平方米，地下1137.48平方米；5#楼25层，建筑高度78.32米，结构形式为混凝土框剪结构，总建筑面积32071.12平方米，其中住宅面积20604.7平方米，商业9104.34平方米，地下面积2362.08平方米。 根据本工程需要拟安装两台施工升降

2、机，其中3#楼1台，5#楼1台，我公司计划将施工电梯安装在地下室顶板上（标高:-1.40m具体位置详见电梯平面布置图），地下室顶板厚250mm，混凝土强度等级为C40，配筋为12200双层双向。施工电梯为湖北江汉建设工程机械有限公司制造的SCD200/200，架设高度3#、5#楼施工电梯为85米。 地下室顶板加固施工方案设计 1、为保证施工升降机正常运行及楼面安全，我公司拟采用如下加固方案：采用钢管（483.5）搭设满堂脚手架架（支撑面为7.8 m6m）,把地下室顶板上的荷载传至地下室底板以满足安全施工要求。满堂架搭设时采用立杆上加可调顶托，顶板上用方木（4590mm）作为主龙骨的支撑体系，支

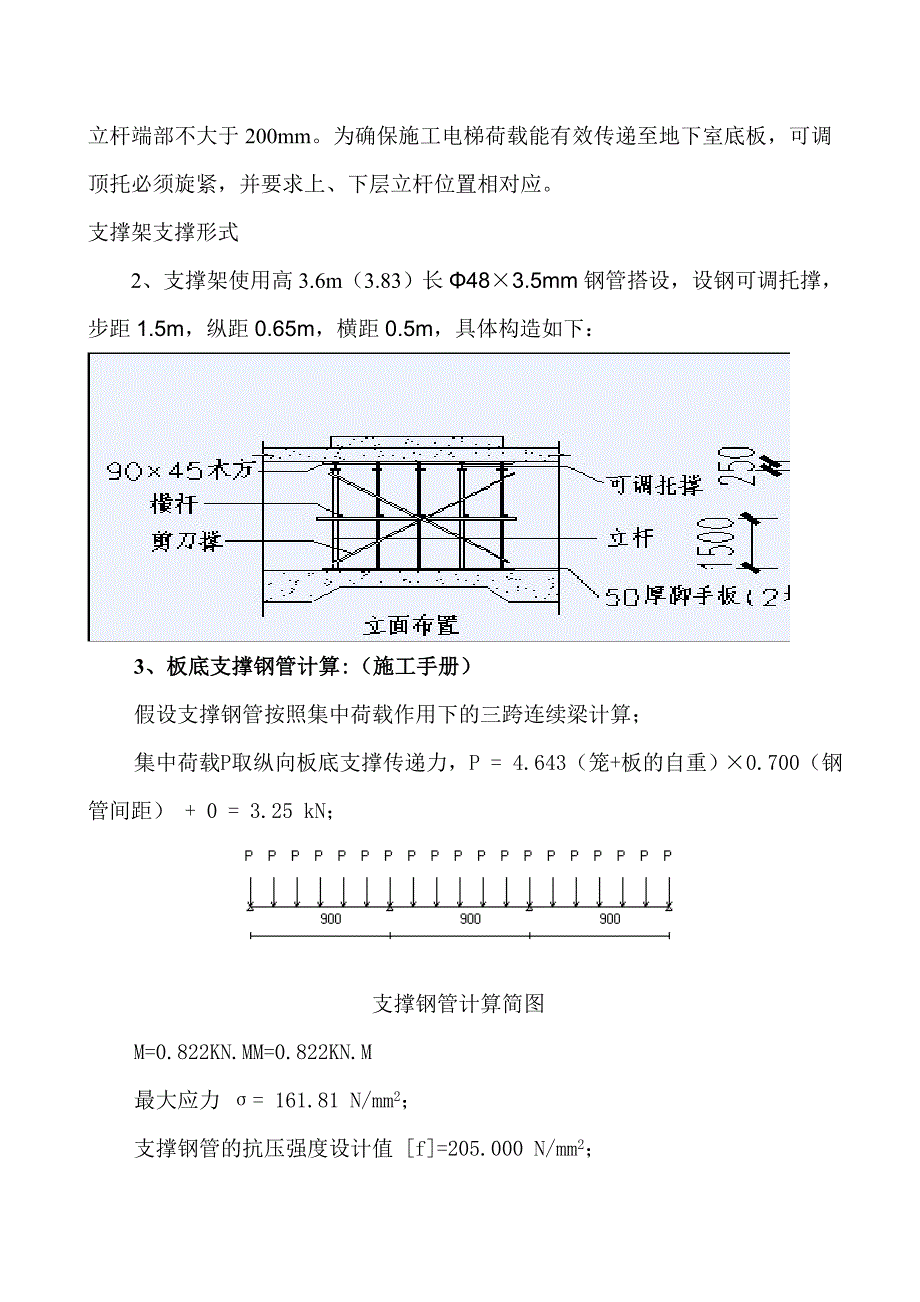

3、撑架搭设宽度为电梯基础宽度每边加宽1米。立杆间距700mm，底部垫方木，水平拉杆步距小于1200mm，45度角剪刀撑隔两条立杆连续设置到顶，上、下水平拉杆距立杆端部不大于200mm。为确保施工电梯荷载能有效传递至地下室底板，可调顶托必须旋紧，并要求上、下层立杆位置相对应。支撑架支撑形式2、支撑架使用高3.6m（3.83）长483.5mm钢管搭设，设钢可调托撑，步距1.5m，纵距0.65m，横距0.5m，具体构造如下：3、板底支撑钢管计算:（施工手册）假设支撑钢管按照集中荷载作用下的三跨连续梁计算；集中荷载P取纵向板底支撑传递力，P = 4.643（笼+板的自重）0.700（钢管间距） + 0

4、= 3.25 kN； 支撑钢管计算简图 M=0.822KN.MM=0.822KN.M最大应力 = 161.81 N/mm2；支撑钢管的抗压强度设计值 f=205.000 N/mm2；支撑钢管的最大应力计算值 168.81 N/mm2 小于 支撑钢管的抗压强度设计值 205.000 N/mm2，满足要求！ =32507003/48（206103N/平方毫米)弹性摸量12.19104=0.925 MM 支撑钢管的最大挠度小于700.000/150与10 mm，满足要求！4、立杆荷载标准值(轴力):作用于模板支架的荷载包括静荷载、活荷载。 （4.1）.静荷载标准值包括以下内容：（查施工手册）(1)脚

5、手架的自重(kN)：NG1 = 0.1493.6（层高）= 0.536kN；(2)最大支座反力(kN)（查内力系数表得1.281）：NG2 = 1.2813.6 = 4.612 kN；静荷载标准值 NG = NG1+NG2 =5.14kN；（4.2）.活荷载活荷载标准值 NQ = 0 kN；3.不考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG + 1.4NQ = 5.6kN；5、立杆的稳定性计算:不考虑风荷载时,立杆的稳定性计算公式 其中 N - 立杆的轴心压力设计值(kN) ：N = 5.6 kN；- 轴心受压立杆的稳定系数,由长细比 Lo/i 查表得到；i - 计算立杆的截

6、面回转半径(cm) ：i = 1.59 cm；A - 立杆净截面面积(cm2)：A = 4.50 cm2；W - 立杆净截面模量(抵抗矩)(cm3)：W=4.73 cm3；- 钢管立杆受压应力计算值 (N/mm2)； f- 钢管立杆抗压强度设计值 ：f =205.000 N/mm2；L0- 计算长度 (m)；如果完全参照扣件式规范，由下式计算 l0 = h+2a a - 顶层横杆中心线至模板支撑点的长度；a = 0.100 m；得到计算结果：立杆计算长度 L0 = h + 2a = 1.117+20.100 = 1.317 m ；L0 / i = 1317.000 / 15.900=83.00

7、0 ；由长细比 lo/i 的结果查表得到轴心受压立杆的稳定系数= 0.704 ；钢管立杆受压应力计算值=5595/(0.704450) = 17.66N/mm2；立杆稳定性计算 = 17.66 N/mm2 小于钢管立杆抗压强度设计值 f= 205.000 N/mm2，满足要求！6、扣件抗滑移的计算:双扣件承载力设计值取16.00kN，按照扣件抗滑承载力系数0.80，因此实际的双扣件承载力取值为12.80kN 。纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算 R Rc其中 Rc - 扣件抗滑承载力设计值,取12.80 kN； R-纵向或横向水平杆传给立杆的竖向作用力设计值; 计算中R

8、取最大支座反力,R= 4.163 kN；Rc 4.97kN ;查建筑材料手册得，可调顶托的允许荷载【N】=30.3kN 4.97kN 。故立杆受力满足要求。 混凝土强度验算 为方便计算，假设载荷全部集中并均匀分布于底座的两条槽钢12（bh53120），计算如下：两槽钢与混凝土楼面的接触面积S（53mm6000mm）2mm2 据前项计算，本施工电梯荷载N474.37 kN，则混凝土单位面积承载P474.37/0.00075 kN/ mm2 0.75 N/ mm2 查施工手册 ，强度等级为C40混凝土强度设计值轴心抗压为【P】19.1 N/ mm2 0.75N/ mm24、楼板破碎应力验算（按1m

9、长度截面计算）。(1)楼板1m长度截面含钢率：UFu / (bh0)配筋采用 双层 12200。则截面布筋面积 Fu 2052 mm2 。截面长度 b 1m 1000 mm 。楼板有效高度 h0 25050 200 mm 。则 U 2052 / （1000200） 0.0103(2)混凝土强度计算系数 U R/ Ru据施工手册，R(钢筋强度)，三级螺纹钢， 采用R 435 N/mm2Ru (混凝土强度)， C40 ，采用Ru 19.1 N/mm2则0.0103435/19.10.23则A0（1）0.177(4)断面可承载最大弯矩【Mp】A0bh02Ru 0.1771000200219.1 135228000Nmm 135.23KNm（4）实际最大跨中弯矩。立杆支承间距为700mm，假设荷载全部集中并均匀分布于底座的两条槽钢（长为6m），按可能的最大弯矩验算，即槽钢正好位于两排立杆的正中间， 此时计算跨中弯矩最大值可简化为按简支梁计算，见图2。P(每米集中荷载) L 0.7m 图2每米截面最大弯矩W1/4 P L 1/4 464.82/(26)0.7 6.78 KNm 1.23N/mm2通过上述验算，我公司的
