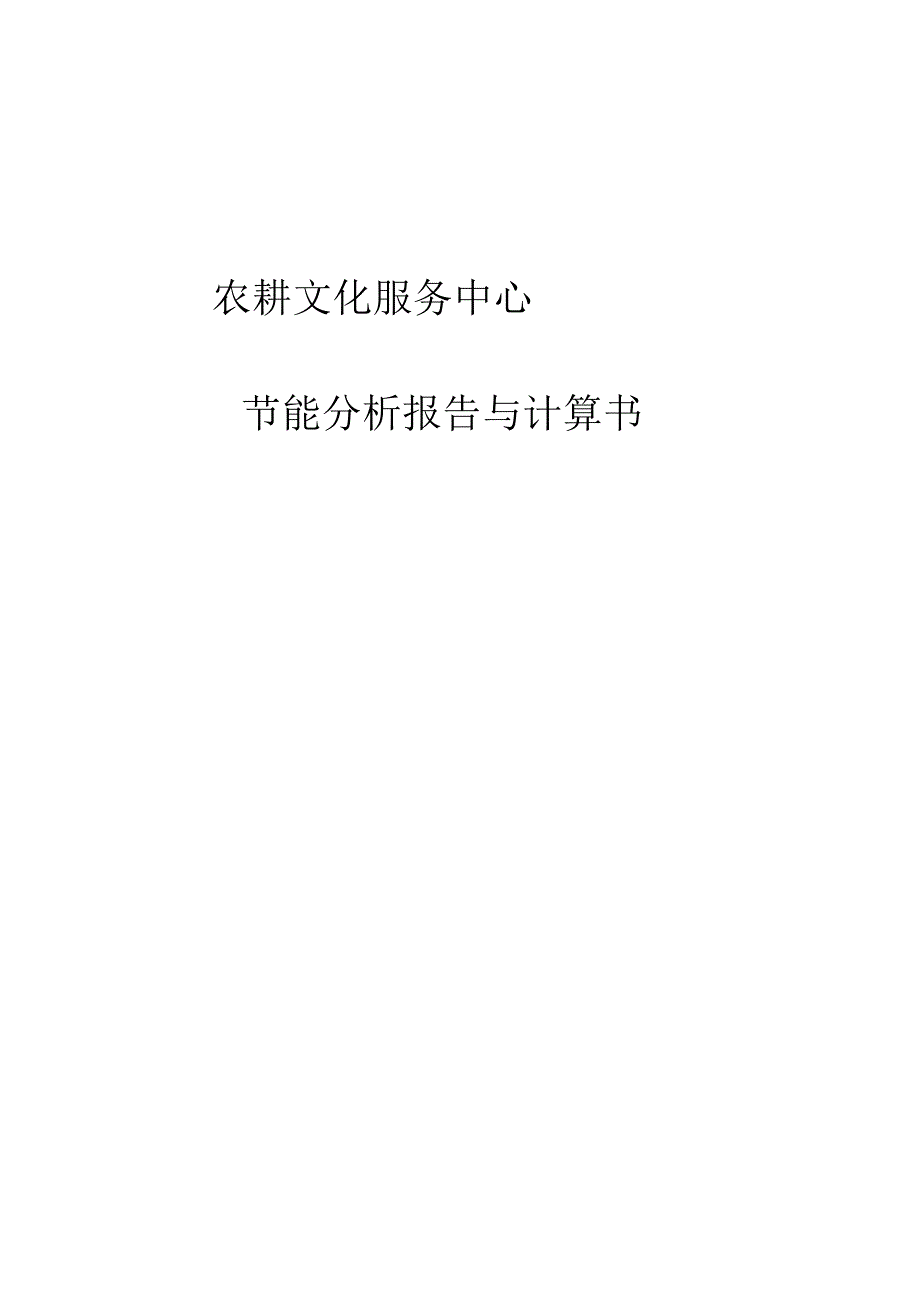

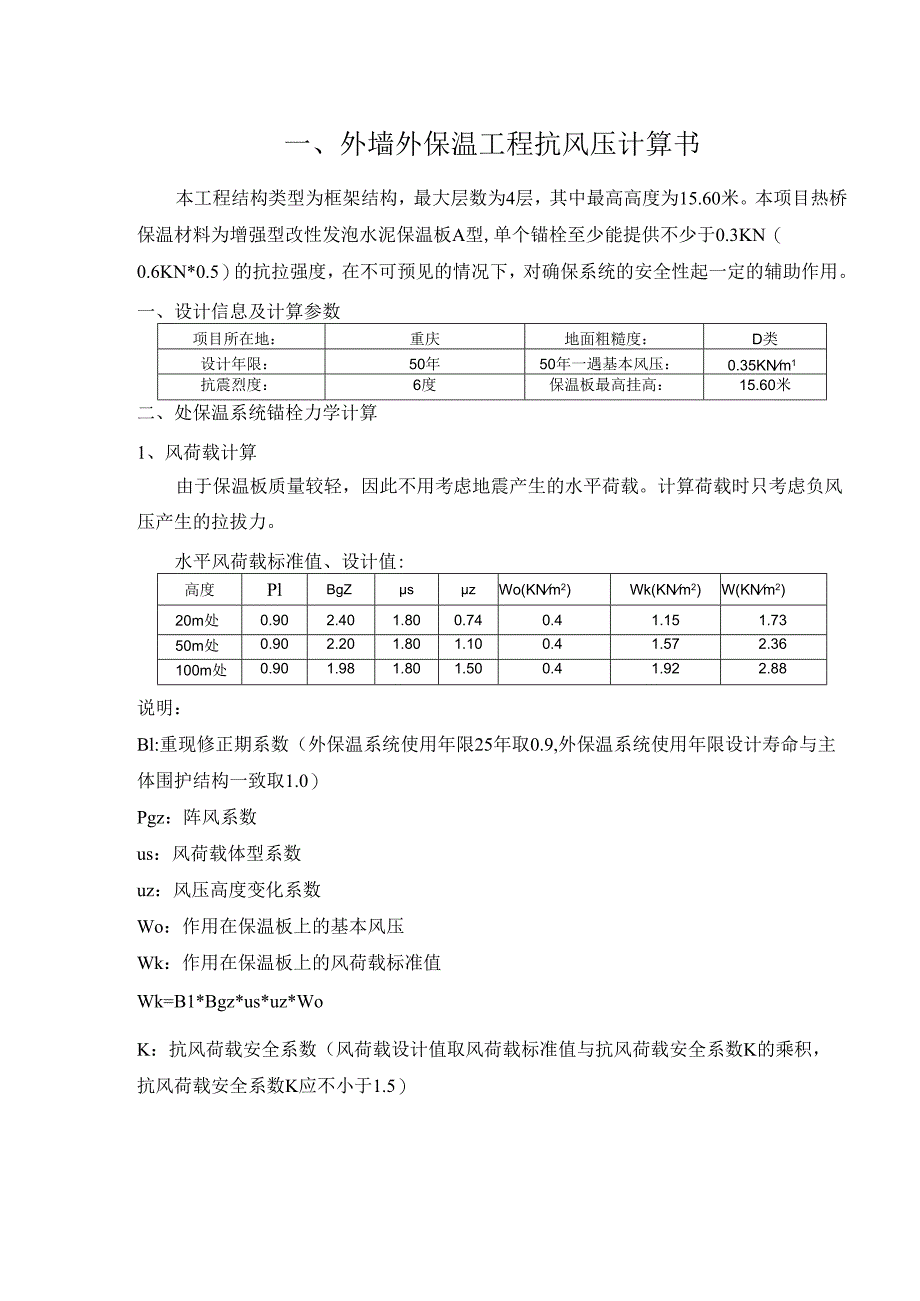

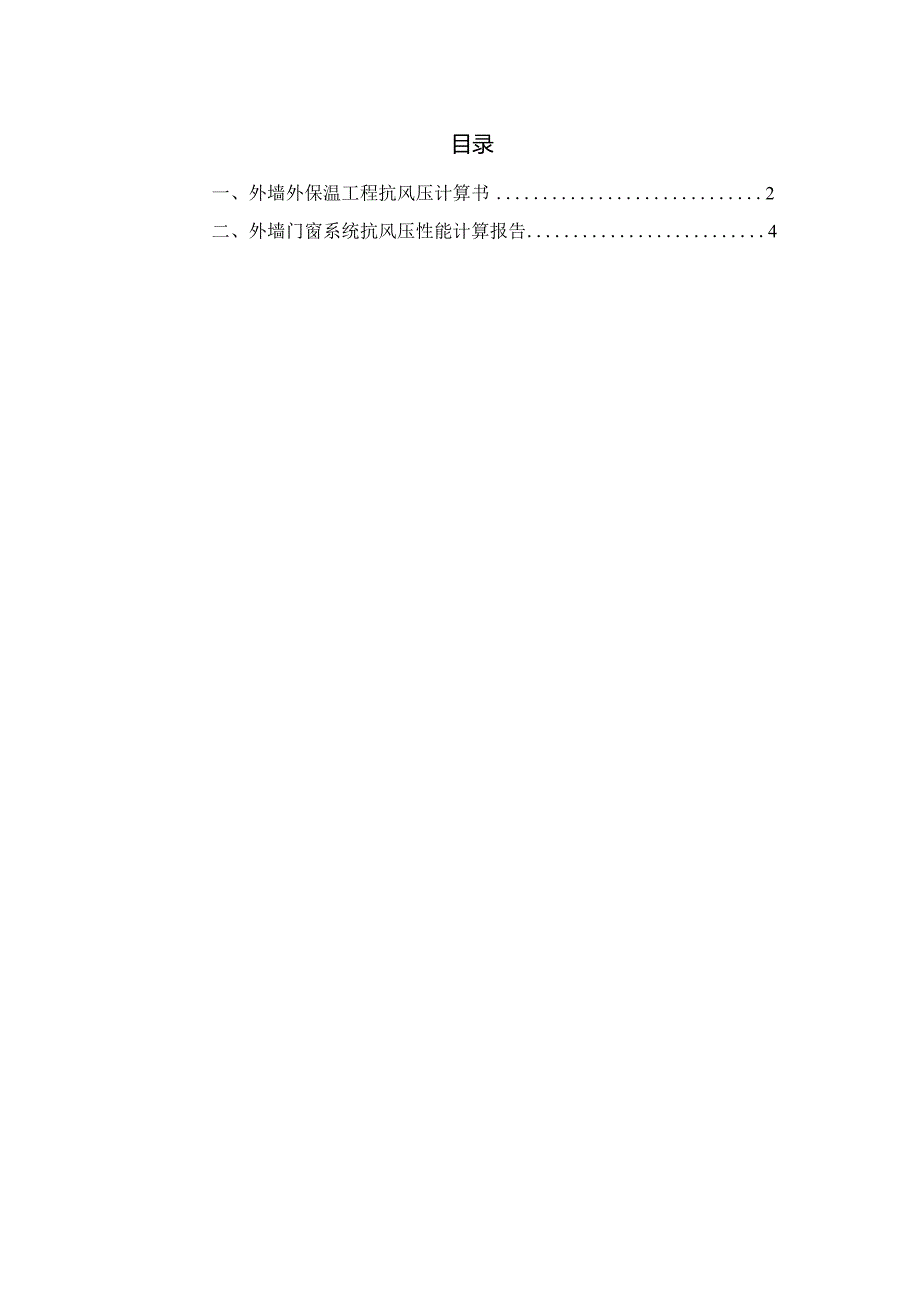

1、农耕文化服务中心节能分析报告与计算书目录一、外墙外保温工程抗风压计算书2二、外墙门窗系统抗风压性能计算报告4一、外墙外保温工程抗风压计算书本工程结构类型为框架结构，最大层数为4层，其中最高高度为15.60米。本项目热桥保温材料为增强型改性发泡水泥保温板A型,单个锚栓至少能提供不少于0.3KN（0.6KN*0.5）的抗拉强度，在不可预见的情况下，对确保系统的安全性起一定的辅助作用。一、设计信息及计算参数项目所在地：重庆地面粗糙度：D类设计年限：50年50年一遇基本风压：0.35KNm1抗震烈度：6度保温板最高挂高：15.60米二、处保温系统锚栓力学计算1、风荷载计算由于保温板质量较轻，因此不用考

2、虑地震产生的水平荷载。计算荷载时只考虑负风压产生的拉拔力。水平风荷载标准值、设计值:高度PlBgZszWo(KNm2)Wk(KNm2)W(KNm2)20m处0.902.401.800.740.41.151.7350m处0.902.201.801.100.41.572.36100m处0.901.981.801.500.41.922.88说明：Bl:重现修正期系数（外保温系统使用年限25年取0.9,外保温系统使用年限设计寿命与主体围护结构一致取1.0）Pgz：阵风系数us：风荷载体型系数uz：风压高度变化系数Wo：作用在保温板上的基本风压Wk：作用在保温板上的风荷载标准值Wk=B1*Bgz*us*

3、uz*WoK：抗风荷载安全系数（风荷载设计值取风荷载标准值与抗风荷载安全系数K的乘积，抗风荷载安全系数K应不小于1.5）W：作用在外墙上的风荷载设计值,W=K*Wk2、保温锚栓强度校核基层混凝土加气混凝土砌块实心砌块空心砌块备注单锚栓承载力标准值(F)0.600.500.400.3020m处锚栓数量(n)6791250m处锚栓数量(n)891216100m处锚栓数量(n)10121419注：n：混凝土基层每平方米保温板所需要保温锚栓数量，n=W(F*0.5),F=0.60o加气混凝土基层每平方米保温板所需要保温锚栓数量，n=W(F*0.5),F=0.50o实心砌块每平方米保温板所需要保温锚栓数

4、量，n=W(F*0.5),F=0.40o空心砌块每平方米保温板所需要保温锚栓数量，n=W(F*0.5),F=OJOo三、结论综上所述本项目每平方米保温板所需要保温锚栓数量在不同高度范围取值如下表：高度范围混凝土(个11r)20m620m,50m850m,100m10二、外墙门窗系统抗风压性能计算报告外门窗的抗风压性能(P3)应大于风荷载标准值(Wk),风荷载标准值应按现行国家标准建筑结构荷载规范GB50009中，维护结构风荷载计算的相关内容设计确定，当风荷载标准值的计算结果小于1.OkPa时，应按1.OkPa取值。风荷载设计标准值按下式计算：Wk=gzsl,XK式中：-风荷载标准值(kN11;

5、B)IZ-阵风系数,应按现行国家标准建筑结构荷载规范GB50009的有关规定采用；1.1-风荷载体型系数，应按现行国家标准建筑结构荷载规范GB50009的有关规定采用；Hz-风压高度变化系数，应按现行国家标准建筑结构荷载规范GB50009的有关规定采用；W0-基本风压(kN112),应按现行国家标准建筑结构荷载规范GB50009的有关规定采用；K-分项系数一般情况下取1.50地面粗超度类别一C类。本项目应用于建筑外墙面的最大建筑高度为15.60m,风荷载计算高度按20m考虑，查阅建筑结构荷载规范GB50009-2012相关表格可知：gz=2.05;sl=1.8;U尸0.65；重庆地区建筑的基本风压W,=0.4kNmWk=2.05l.80.650.41.5=l.44kNm2(压)，风荷载标准值计算结果为1.44kPa0根据民用建筑外门窗应用技术标准(DBJ50T-065-2020)第4.4.1条，查阅相关表格可知：表4.1.1抗风压性能分级（KPa）分级123456789分级指).0Ps1.5P32.0P32.5P33.0P33.5P34.0P4.5P3P3标值P31.52.02.53,03.54.04.55,05.0注:第9级应在分级后同时注明具体检测压力差值；本楼栋的外墙门窗系统抗风压性能等级设计为3级，满足要求。
