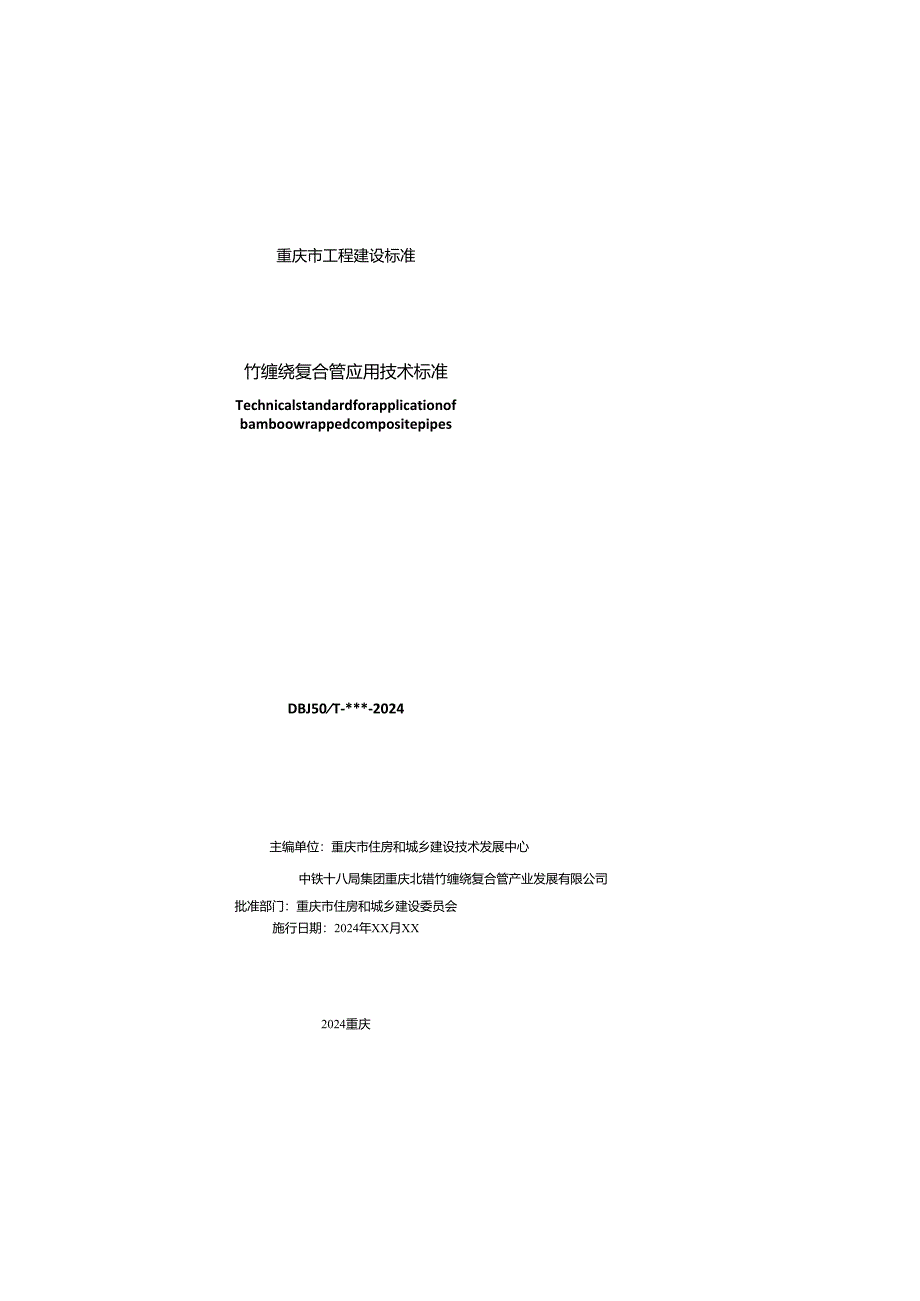

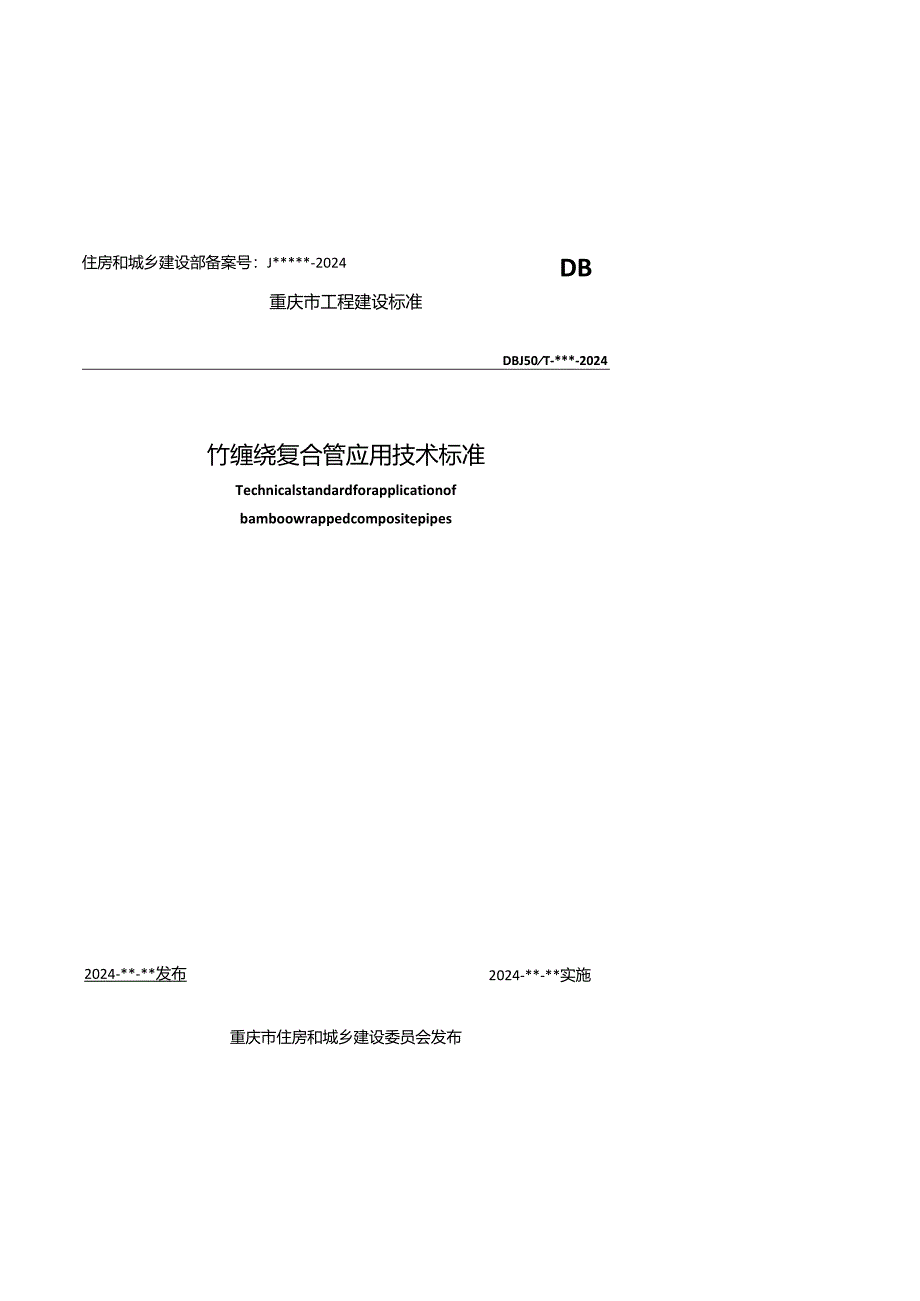

1、住房和城乡建设部备案号：J*-2024DB重庆市工程建设标准DBJ50T-*-2024竹缠绕复合管应用技术标准Technicalstandardforapplicationofbamboowrappedcompositepipes2024-*-*实施2024-*-*发布重庆市住房和城乡建设委员会发布重庆市工程建设标准竹缠绕复合管应用技术标准TechnicalstandardforapplicationofbamboowrappedcompositepipesDBJ50T-*-2024主编单位：重庆市住房和城乡建设技术发展中心中铁十八局集团重庆北错竹缠绕复合管产业发展有限公司批准部门：重庆市住房

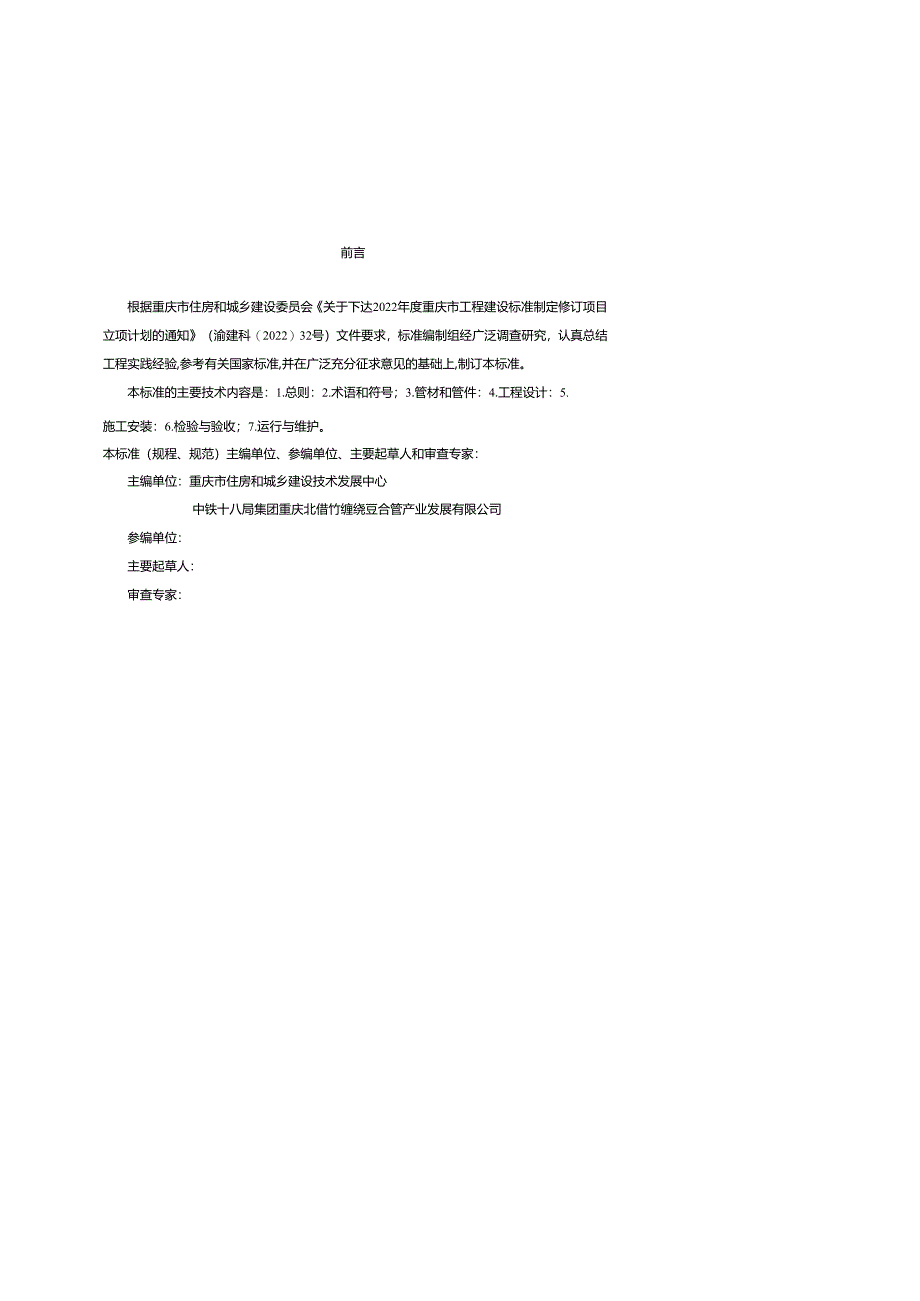

2、和城乡建设委员会施行日期：2024年XX月XX2024重庆前言根据重庆市住房和城乡建设委员会关于下达2022年度重庆市工程建设标准制定修订项目立项计划的通知（渝建科（2022）32号）文件要求，标准编制组经广泛调查研究，认真总结工程实践经验,参考有关国家标准,并在广泛充分征求意见的基础上,制订本标准。本标准的主要技术内容是：1.总则：2.术语和符号；3.管材和管件：4.工程设计：5.施工安装：6.检验与验收；7.运行与维护。本标准（规程、规范）主编单位、参编单位、主要起草人和审查专家：主编单位：重庆市住房和城乡建设技术发展中心中铁十八局集团重庆北借竹缠绕豆合管产业发展有限公司参编单位：主要起草

3、人：审查专家：目次1总则62术语和符号72.1术语72.2符号73管材和管件91. 1一般规定92. 2管材93. 3管件174工程设计234. 1一般规定235. 2管道布置246. 3管道基础266.4 管道工程结构设计276.5 管道附件315施工安装327. 1一般规定327.4 管材运输、装卸及存放337.5 沟槽、基础处理335. 4管道安装355.5 管道回填365.6 管道支（吊）架的制作与安装385.7 管道支墩385.8 雨期、冬季施工396检验及验收416. 1一般规定416.2质量检验416.3工程质量验收427运行与维护447. 1一般规定447. 2管道运行447.

4、 3管道维护458. A竹缠绕更合管的设计壁厚469. BO形橡胶密封圈4610. 常用的维修方法51Contents1 Generalprovisions72 Termsandsymbols83 .1TermS84 .2Symbols83Pipesandfittings103.1 Generalrequirements103.2 Pipe103. 3Fittings184Engineeringdesign244. 1Generalrequirements244. 2Pipingarrangement254 .3Pipelinefoundation275 .4StructuralDesigno

5、fPipelineEngineering274. 5Fittings315Constructionandinstallation335. 1Generalrequirements335.2Pipetransportation,handlingandstorage335.3Trenchandfoundationtreatment345.4PipeinstalIation365.5Pipelinebackfill375.6Pipesupport(hanging)framemanufactureandinstallation395. 7Pipelinethrustpipers395.8Constru

6、ctioninrainandwinterperiod406Inspectionandacceptance416. 1Generalrequirements416.2qualityinspection416 .3Engineeringqualityacceptance427 Operationandmaintenance447.1 Generalrequirements447.2Pipelinerunning447.3Pipemaintenance45Appendix A Designwallthicknessofbamboowrappedcompositepipes46Appendix B 0

7、-ringrubberseal49Appendix C CommonMaintenanceMethods511.0.1为规范竹缠绕复合管排水工程应用，做到安全可靠、技术先进、经济合理、确保质量，制定本标准。条文说明：1.0.1竹缠绕复合管是采用天然竹材与高分子聚合物通过纤维缠绕工艺复合而成的一种管道制品,随着生产技术逐渐成熟,其产量和应用范围不断扩大，为规范竹缠绕复合管道工程应用，根据竹缠绕复合管的性能特点、使用条件和技术要求，总结竹缠绕复合管的工程经验，制定了本标准.1.0.2本标准适用于市政排水用竹缠绕复合管道工程的设计、施工安装、检验及验收、运行与维护。条文说明：102本条规定了竹缠绕复

8、合管的适用范围.1.0.3竹缠绕复合管排水工程的设计、施工安装、检验及验收、运行与维护，除应符合本标准的规定外，尚应符合国家现行有关标准的规定。2术语和符号21术语2.1.1 竹缠绕复合管(BWCP)bamboowindingcompositepipe以竹材为基体材料,以热固性树脂为胶粘剂,采用缠绕工艺制成的管道制品，由内衬层、结构层和外防护层组成竹缠绕第合管。2.1.2 内衬层innerprotectionliner管内表面由竹纤维无纺布和树脂组成的富树脂层。2.1.3 结构层structurallayer由竹材和热固性树脂组成的管承力层。2.1.4 外防护层externalprotecti

9、onlayer管结构层外表面涂层。2.1.5 竹材料bamboomaterial包括竹谖、竹藤帘和竹澳卷。2.1.6 竹卷bamboos1iver竹秆经加工制得的具有一定规格尺寸的长条状薄片单元。2.2符号2.2.1 管材和十的性能：UP一竹缠绕复合管的泊松比：Yb管材容重：Ep一一管材的环向弯曲弹性模量；J一一管两恻胸腔回填土的泊松比；Ed一管道侧土的综合变形模量。2.2.2 计算参数：Kst管道壁截面设计稳定性系数：n管道壁失稔时的折结波数；kb一一竖向压力作用下管道的竖向变形系数；3一地面作用传递至管顶压力的准永久值系数:D.变形滞后效应系数；Kr抗浮稳定性抗力系数：IG一一整体稳定性抗

10、力系数；.一一管道的重要性系数：YM一管道结构白重作用分项系数：Yain一竖向和侧向水土压力作用分项系数；Ya管道内水重作用分项系数；u一一可变作用分项系数：1一一可变荷载组合系数。3管材和管件3.1 一般规定3.1.1 制作竹缠绕复合管的竹材料应符合现行国家标准竹缠绕复合管GB/T37805的规定。3.1.2 制作竹缠绕复合管的聚合物树脂应采用热固性树脂，宜采用不饱和聚酯树脂、乙烯基树脂、双酚A型树脂等，其性能应符合现行国家标准竹缠绕复合管GB/T37805的规定。3.1.3 每批竹缠绕且合管或管件出厂时应附有出厂合格证和标志，每根竹缠绕复合管或管件应有永久性标志，标志不应损伤管壁，在正常装

11、卸和安装中字迹应保持清楚。3.1.4 出厂合格证应包括生产厂名称或商标、产品批号及编号、产品标准号及生产日期等内容。3.1.5 出厂标志应包括生产厂名称或商标、产品标记、产品生产日期等内容。3.2 管材3.2.1 竹缠绕复合管外观质量应符合下列规定：1管材内表面应光滑平整，无分层、缺胶、龟裂以及气泡缺陷：2管材端面应平齐，边棱无毛刺；3管材外表面应无明显不平整和缺陷。条文说明：321本条给出了竹缠绕复管外观质量要求，通过肉眼观察可初步确定管材产品的质量可靠性。3.2.2 竹缠绕复合管的内径尺寸、承插口尺寸、壁厚、端面垂直度、管口圆度及允许偏差应符合下列规定：1竹缠绕且合管内径尺寸和允许偏差应符

12、合表3.2.2T的规定，竹缠绕豆合管大小端示意见图3.2.2-1；表3.2.2T竹裳绕复合管内径尺寸和允许偏差(三)公称内径DN内径两端内径允许偏差小端大端1501471531.0200197206+1.0250247256+1.03002973071.0350347357+1.04003974071.2450447457+1.25004975071.5600596606+1.57006967071.5800796807+1.89008969071.8100099610072.01200119612072.0MOO139714092.5150014971510+2.51600159716102

13、.51800179718112.5200019972012+2.5220021972213+3.02400239724133.02600259726134.0280027962815+4.03000299630154.0图3.2.2-1竹缠绕复合管大小墙示意2竹缠绕复合管承口工作面与管内径过渡角应为12,导入端倒角应为15,承插口结构示意见图3.2.2-2,承插口尺寸和允许偏差应符合表3.2.2-2的规定。图3.2.2-2竹缠绕复合管承插口1一注水孔；2一承口大端；3密封胶圈；4一插口小端；0（一承口工作面与管内径过渡角；B导入端倒角；1.一工作面长度；1.2导入段斜坡长度；1.-导入段长度；A导入段内直径；B工作面内径；C一插口外径；D密封槽直径：E-导入口宽度：F-外背宽度：G-背宽；H-密封槽宽表3.2.2-2竹缠绕复合管承插口尺寸和允许偏差(三)公称内径DN1.,1.1.ABCDEFGH15014021201940.31790.21770.1164.50.1520N)170.120016521202540.32390.22370.1224.50.152530170.125016521203040.32890.22870.1274.50.152530170.13001753620366+0.33470.33440.1326+0.110
