1、污水管网更新改造工程施工图设计说明1工程概况1.1 工程名称南川区半溪口片区污水管网更新改造工程1.2 工程地点1.3 项目建设背景南川区城区排水问题较为突出，主要包括三方面问题。首先，南川区城区雨污管网缺陷、错接、混接问题严重，污水直排问题突出。2020年南川区启动城区排水管网排查项目，发现城区雨污混接点1336处，结构、功能性缺陷16693处（其中三级以上结构、功能性缺陷2734处）。商贸物流园片区、林堡片区等排河口雨污混排问题严峻。其次，南川区城市污水厂超负荷运行，溢流问题严重。2021年，城市污水厂累计处理污水已达到2094万吨，全年污水主箱涵累计发生溢流15次，估算约溢流42万吨污水

2、。最后，城区进厂污水浓度低。2021年，南川区城市污水厂进厂污水平均BoD浓度为88mg1.,低于中央环保督察整改平均污水浓度100mgz1.以上要求。为解决南川区城区三大排水问题，特别是排河口雨污混排问题、污水溢流问题，改善城区环境质量，提升生态系统质量和稔定性，南川区按照各区域的排水实际情况，分片区、分批次的进行排水系统改造工程，物流园区按照区政府要求启动了半滤口片区污水管网更新改造工程。本次排污管网工程主要改善问题包含5个片区。商贸物流园连接干道排水管网改造工程。道路建设运行时间久远，周边地块逐步开发，雨水污水未有效组织，且部分污水散排，未收集。随着道路北侧绿化升级改造，完善道路排水及再

3、生水设计实施。目前道路未合理对污水进行资源化利用，可在道路两侧建设再生水管网，服务于道路及两侧绿化带浇洒灌溉。东胜小学周边低点排水畅通工程。中药材市场已完成建设，目前雨水污水混合，未有效组织排入市政管网，且部分污水散排，未收集。市场运行后污水将面临散排入铁路截水沟的实际情况，需尽快完善地块周边的雨污水组织建设。林堡片区污水管网新改建工程。丰绿市场污水经现状冲沟散排至林堡片区涵洞，直排入半溪河，对半溪河水质造成较大影响，丰绿市场周边市政污水系统缺失。东方哪景安居工程污水排放改造工程（包含黄泥堡片区及兰家坝片区），尚未完备建设配套污水管网，部分已有污水管网散排，严重影响环境。1.4建设范围本次排水

4、工程设计分为五个片区：（1）商贸物流园连接干道排水管网改造及再生水管道工程（2）东胜小学周边低点排水畅通工程（3）林堡片区雨污水管网新改建工程（4）东方哪景安居工程污水排放改造工程（5）兰家坝片区雨污管网新改建工程2设计依据2.1 设计依据及相关文件1）勘察设计合同2）片区1:500地形图及管网物探图3）金佛山中药材物流配送中心项目一一给排水施工图（重庆迪塞因建设工程有限公司2021.04）4）玳庆市南川区花山南部片区控制性详细规划修编（重庆市规划设计研究院2019.04）5）南城街道办事处卫生院路段、东城明珠A区路段地下管线竣工跟踪测量、管线沿线1：500数字化地形图测绘及南川区商贸物流园区

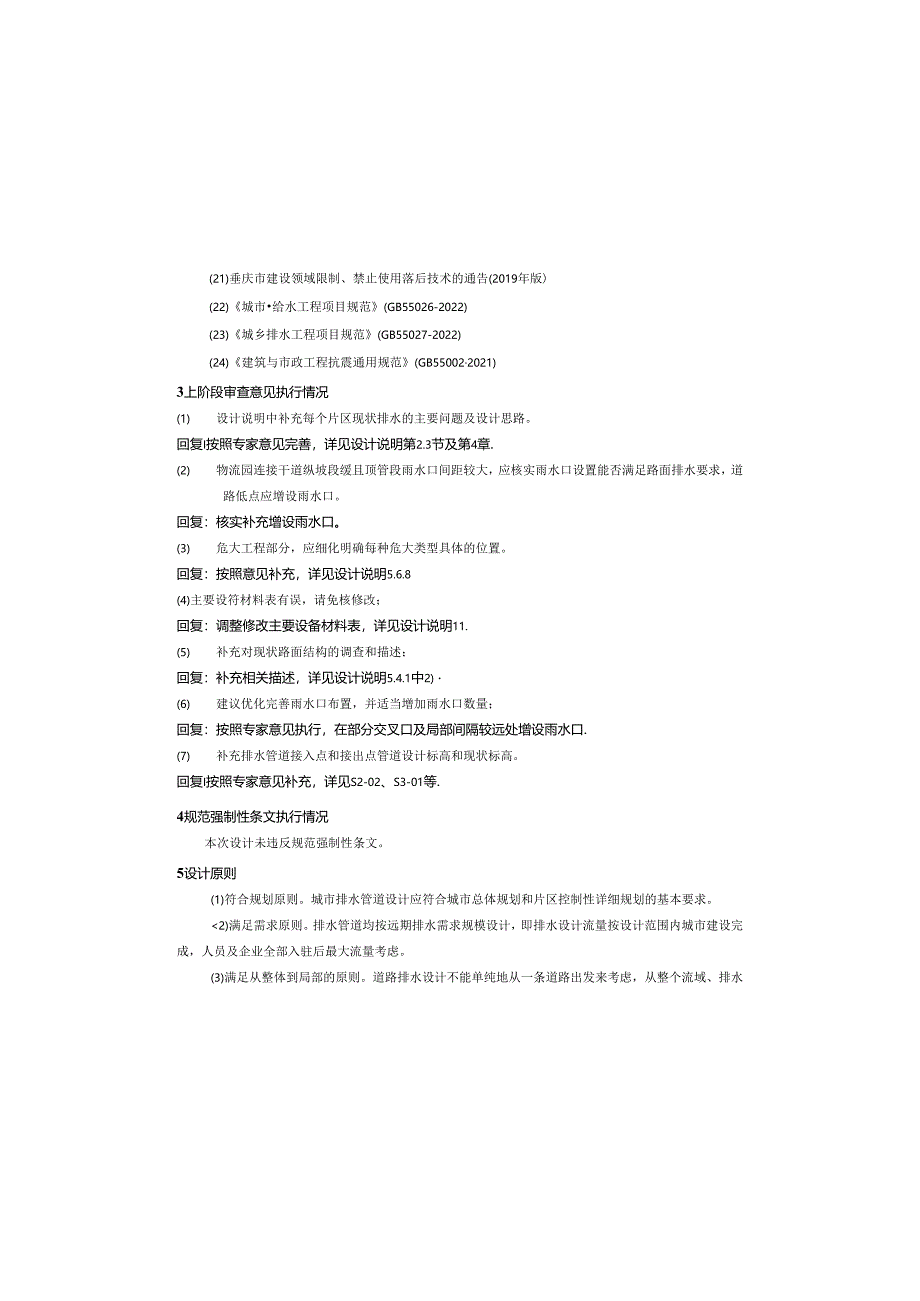

5、连接干道项目地下管线核实入库（重庆睿宇测绘有限责任公司2018.10）6）南川区东城区林阜暗沟污染源摸杳项目报告（江苏擎客诊建设工程有限公司2018.6）7）南川区黄泥堡片区一期棚户区改造A区项目一一给排水施工图(21)垂庆市建设领域限制、禁止使用落后技术的通告(2019年版)(22)城市给水工程项目规范(GB55026-2022)(23)城乡排水工程项目规范(GB55027-2022)(24)建筑与市政工程抗震通用规范(GB550022021)3上阶段审查意见执行情况(1) 设计说明中补充每个片区现状排水的主要问题及设计思路。回复I按照专家意见完善，详见设计说明第2.3节及第4章.(2) 物

6、流园连接干道纵坡段缓且顶管段雨水口间距较大，应核实雨水口设置能否满足路面排水要求，道路低点应增设雨水口。回复：核实补充增设雨水口。(3) 危大工程部分，应细化明确每种危大类型具体的位置。回复：按照意见补充，详见设计说明5.6.8(4)主要设符材料表有误，请免核修改；回复：调整修改主要设备材料表，详见设计说明11.(5) 补充对现状路面结构的调查和描述；回复：补充相关描述，详见设计说明5.4.1中2)(6) 建议优化完善雨水口布置，并适当增加雨水口数量；回复：按照专家意见执行，在部分交叉口及局部间隔较远处增设雨水口.(7) 补充排水管道接入点和接出点管道设计标高和现状标高。回复I按照专家意见补充

7、，详见S2-02、S3-01等.4规范强制性条文执行情况本次设计未违反规范强制性条文。5设计原则(1)符合规划原则。城市排水管道设计应符合城市总体规划和片区控制性详细规划的基本要求。10000.752)污水系统设计参数本设计污水量按城市综合污水量计算，城市综合污水量计算以城市综合供水量标准为基础。根据重庆市南川区花山南部片区控制性详细规划修编，规划城市建设用地面积511.90公顷，规划范围内居住及商住用地可承载总人口规模为11.75万人。城市综合生活污水排放系数取值0.90,日变化系数取1.2,污水排放总量为2.48万立方米/日。分流制污水管道设计流量计算公式：Qmax=QavexKsxKz(1.Zs)式中Qmax：设计污水流量(1.Zs)最高11最高时污水秒流量。Qave：平均日平均时污水流量(1.Zs),根据综合污水量标准q计算QaVe=qX服务面积/(24X360)(1./S)q=单位建设用地综合用水指标x90%(1.Capd)Ks:地下水渗入量系数，
