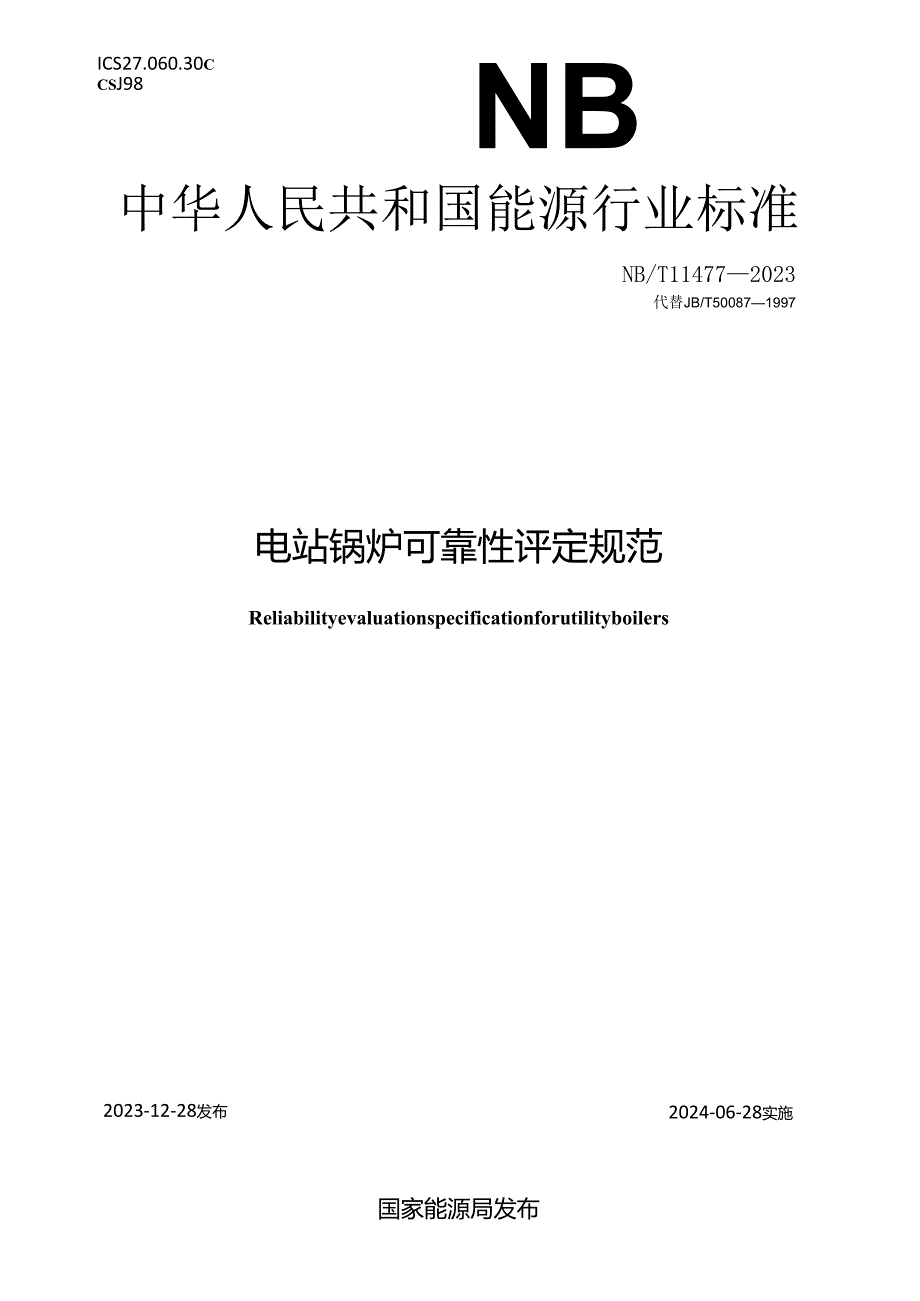

1、ICS27.060.30CCSJ98NB中华人民共和国能源行业标准NB/T114772023代替JB/T500871997电站锅炉可靠性评定规范Reliabilityevaluationspecificationforutilityboilers2024-06-28实施2023-12-28发布国家能源局发布目次前言II1范围12规范性引用文件13术语和定义14可靠性评定的目的和原则15状态划分和评定项目16故障分类和依据37评定产品的组成范围48评定期和抽样49评定指标值410现场可靠性数据评定结果511现场评定说明6附录A（规范性）电站锅炉可靠性分级指标值AF7前言本文件按照GB/T1.12

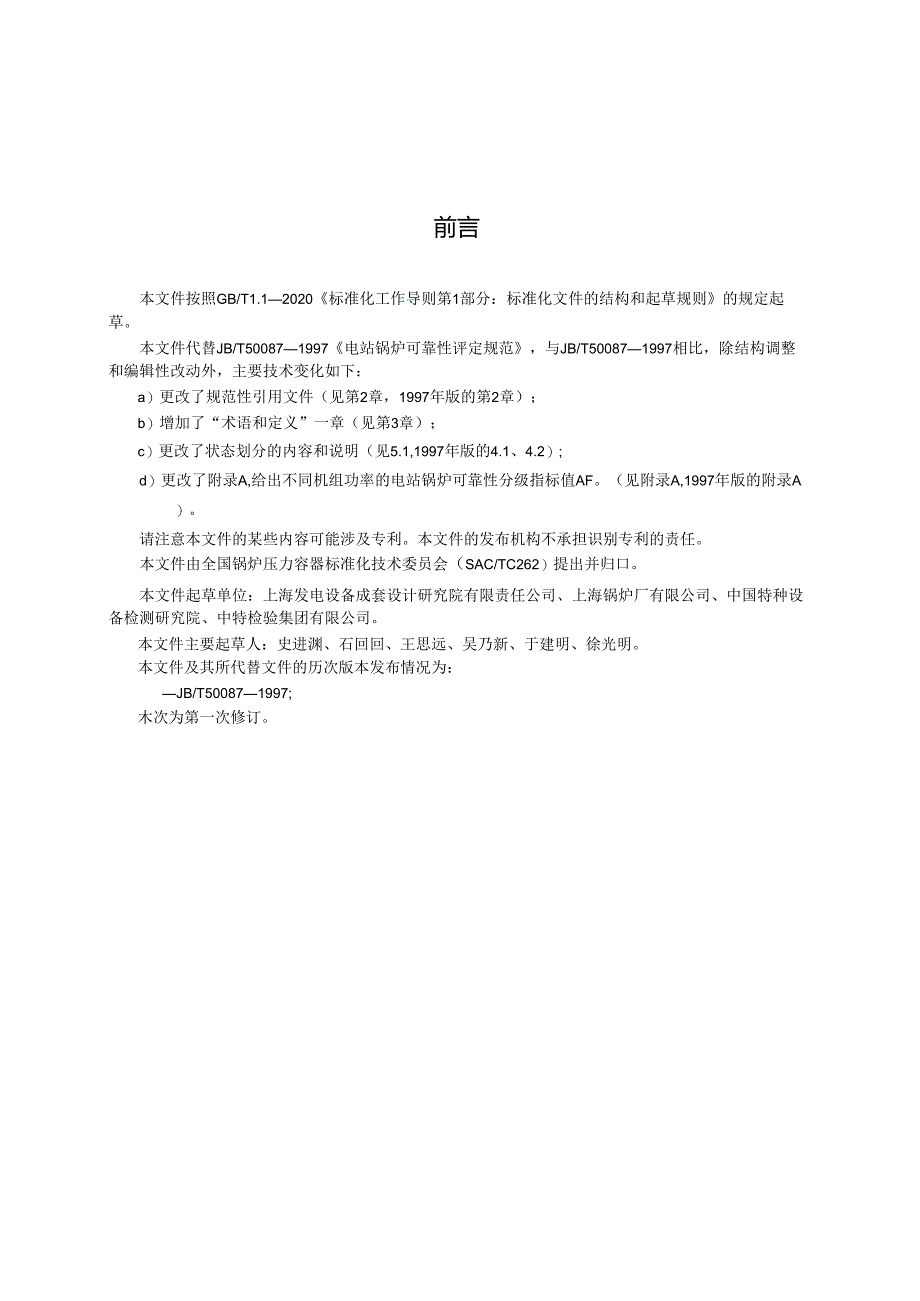

2、020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替JB/T500871997电站锅炉可靠性评定规范，与JB/T500871997相比，除结构调整和编辑性改动外，主要技术变化如下：a）更改了规范性引用文件（见第2章，1997年版的第2章）；b）增加了“术语和定义”一章（见第3章）；c）更改了状态划分的内容和说明（见5.1,1997年版的4.1、4.2）;d）更改了附录A,给出不同机组功率的电站锅炉可靠性分级指标值AF。（见附录A,1997年版的附录A）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国锅炉压力容器标准化技术委员会（

3、SAC/TC262）提出并归口。本文件起草单位：上海发电设备成套设计研究院有限责任公司、上海锅炉厂有限公司、中国特种设备检测研究院、中特检验集团有限公司。本文件主要起草人：史进渊、石回回、王思远、吴乃新、于建明、徐光明。本文件及其所代替文件的历次版本发布情况为：JB/T500871997;木次为第一次修订。Il电站锅炉可靠性评定规范1范围本文件规定了电站锅炉固有可靠性的评定方法、评定指标值等。本文件适用于电站锅炉固有可靠性的评定。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本

4、（包括所有的修改单）适用于本文件。GB/T2900.13电工术语可信性与服务质量GB/T2900.99电工术语可信性GB/T8170数值修约规则与极限数值的表示和判定GB/T12145火力发电机组及蒸汽动力设备水汽质量D1./T793（所有部分）发电设备可靠性评价规程D1.ZT838燃煤火力发电企业设备检修导则3术语和定义GBT2900.13GB/T2900.99、D1./T793和D1./T838界定的术语和定义适用于本文件。4可靠性评定的目的和原则4.1可靠性评定的目的可靠性评定的目的如下：a）找出现有电站锅炉的可靠性薄弱环节，加以改进，促进可靠性增长；b）鉴别电站锅炉优劣，进行对比分析，

5、确定改进目标；c）估计和分析现有电站锅炉的可靠性水平，为电站锅炉可靠性的设计和改进积累基础数据。4.2可靠性评定的原则电站锅炉可靠性评定采用现场可靠性数据进行评定的原则。5状态划分？HP定项目5.1状态划分电站锅炉的状态划分按D1./T793,见图1,具体说明见表1。1.运行可用一一备用在使用停用IA级检修/B级检修停运计划停运-C级检修停运I-幽检修停运不可用一1.强迫停运非计划停运一一维修停运图1电站锅炉状态划分1状态划分说明状态说明停用火电机组按国家有关政策，经规定部门批准封存停用或长期改造停用，称电站锅炉处于停用状态。处于本状态的电站锅炉不参加统计评定在使用火电机组处于要进行统计评定的

6、状态。电站锅炉的在使用状态包括可用状态和不可用状态。处于在使用状态的小时数称为统计期间小时(PH)可用电站锅炉处于能运行的状态，不论其是否在运行。处于可用状态的小时数称为可用小时(AH)运行火电机组并网运行时称电站锅炉处于运行状态备用电站锅炉处在可用但又不在运行状态。处于备用状态的小时数称为备用小时(RH)不可用电站锅炉因故处于不能运行或不能备用状态(即处于计划停运或非计划停运状态)计划停运电站锅炉处于计划检修(包括A级、B级、C级、D级检修)的状态A级检修和B级检修停运电站锅炉按“检修规程”规定的A级或B级检修计划并经上级主管机构批准进行的停运。包括A级、B级检修需要进行的试验。处于A级检修

7、和B级检修停运状态的小时数称为A级检修和B级检修停运时间(OOH)C级检修停运电站锅炉按“检修规程”规定的C级检修计划并经上级主管机构批准进行的停运。处于C级检修停运状态的小时数称为C级检修停运时间(ROH)D级检修停运电站锅炉按“检修规程”规定的D级检修计划并经上级主管机构批准进行的停运。处于D级检修停运状态的小时数称为D级检修停运时间(HOH)非计划停运电站锅炉处在不可用而又不是计划停运的状态强迫停运要求电站锅炉在72h内从可用状态退出的一种停运。处于强迫停运状态的小时数称为强迫停运时间(FOH)维护停运电站锅炉可延迟至72h以后，但需在下次计划停运之前从可用状态退出的一种停运。电站锅炉处

8、于维护停运状态的小时数称为维护停运小时(MOH)5.2可靠性评定项目以可用系数AF作为电站锅炉可靠性的评定项目，按公式(1)计算。M=必X10WPH._PHgH.+MOH,Je(WHOH)NWK*phPHTFmQQMoHdoOHROH+HOH)力PHOH式中：AF可用系数，指电站锅炉在规定的使用条件下和规定的时间内，固有可用小时数和可靠性评定期小时数之比；AH固有可用小时数；PH0产品可靠性的评定期小时数，PH0=8760N=PH-H,N=I年4年；FOHo由于产品设计和制造缺陷引起的强迫停运小时数；MOH0由于产品设计和制造缺陷引起的维护停运小时数；ROH电站锅炉处于C级检修停运状态的小时数

9、；HOH电站锅炉处于D级检修停运状态的小时数；PH电站锅炉的统计期间小时数；OOH电站锅炉处于A级检修和B级检修停运状态的小时数。6故障分类和依据6.1 故障分类故障分类如下：a）致命故障：评定产品在运行或启动过程中锅筒爆炸或炉膛爆炸的故障。b）严重故隙：由评定产品引起机组非计划停运的故障。c）一般故障：由评定产品引起机组出力降低但没有造成机组非计划停运的故障。d）轻微故障：评定产品损坏不严重，不影响机组出力的故障。6.2 故障责任6.2.1产品设计和制造责任6.2.1.1结构设计不合理，强度、振动、热力特性、燃烧、膨胀等设计不符合标准或技术规范材质不符合要求，厂内加工、焊接、装配质量不合格，

10、以及其他由于产品设计和制造引起的故障责任。6.2.1.2制造厂配置的控制、监测、保护、安全等附件失灵引起的故障责任。6.2,1.3制造厂配置的外协件和外购件的设计和制造引起的故障责任。6.2.2运行与检修责任违反劳动纪律，违章作业，操作失误，没有进行定期检修或维护，检修或维护失误，以及其他由于运行和检修不良造成的故障责任。6.2.3其他故障责任设计院工程设计、电站安装、用户设备改造质量不良、自然灾害以及其他方面引起的故障责任。6.3故障判据6.3.1产品可靠性评定统计FoHO和MoH。时，只考虑由于评定产品设计和制造责任引起的严重故障造成的机组停运小时数；不考虑一般故障和轻微故障；也不考虑由于

11、工程设计、安装、运行、检修、用户改造、自然灾害和其他责任引起的致命故障和严重故隙造成的机组停运小时数。6.3.2使用本文件对电站锅炉进行可靠性评定过程中，一旦发现由于产品设计和制造责任引起的致命故障，应立即停止可靠性评定，并作出该台电站锅炉可靠性未达到要求的评定结论。6.3.3特殊情况下发生电站锅炉致命故障，在故障原因和责任尚未查清及作出结论前，企业在征得评定单位同意后，该台电站锅炉可暂时不参加可靠性评定。6.3.4非产品设计和制造责任引起的严重故障也应记录，但不参与评定。7评定产品的组成范围评定产品包括下列分界面以内锅炉制造厂供货的所有设备：a）锅炉与给水系统的分界面位于水调节阀或调速泵；b

12、）锅炉与主蒸汽及再热蒸汽管道系统的分界面位于高温过热器出口集箱、低温再热器进口集箱和高温再热器出口集箱；C）锅炉与制粉系统的分界面位于燃烧室入口；d）锅炉与灰渣系统的分界面位于冷灰斗出口或出渣口；e）锅炉与烟风系统的分界面位于空气预热器的烟气出口、空气预热器的空气入口、空气预热器的空气出口；f）锅炉与疏水排污系统的分界面位于疏水阀、排污阀。8评定期和抽样1.1 1电站锅炉的可靠性评定期从电站锅炉出厂投运第一次A级或B级检修结束后的并网时间开始，允许制造厂申请从移交生产半年（试用期）结束后开始评定。1.2 制造厂提供定型产品中第一次A级或B级检修结束后投运一年以上全部产品的清单。评定单位抽取近期

13、出厂的一些产品进行可靠性评定。1.3 电站锅炉可靠性评定的抽样台数为3台8台（至少2个电厂），可靠性评定期为10台年。1.4 运行产品数少于3台时，暂不进行可靠性评定。1.5 每台产品的可靠性评定期为1年4年，取整数年。1.6 当某台产品的可靠性评定期内出现计划A级或B级检修停运时，将统计期间相应延长，延长时间为计划A级或B级检修停运时间。1.7 第一次A级或B级检修前或评定期内由于非产品设计和制造责任造成电站锅炉致命故障，该台产品不抽取为评定产品。1.8 特殊情况下发生电站锅炉致命故障，在故障原因和责任尚未查清及作出结论前，该台产品暂不抽取为评定产品。9指标值配常用火电机组的电站锅炉可靠性评

14、定分级指标值AF按附录A的规定，其他型号电站锅炉可靠性评定分级指标值AF,亦可参考附录A。10现场可靠性数据评定结果10.1 可靠性评定现场值10.1.1 单台产品的统计值某台产品在可靠性评定期的可用系数统计值AF按公式(1)计算。10.1.2 单台产品修正后的可用系数某台产品在可靠性评定期修正后的可用系数AF;按公式(2)计算。代-一竺一匹Wd式中：Ki、K3、K、KsK修正系数。电站锅炉的修正系数列于表2,不符合表2条件时对应的修正系数取1。表2电站锅炉的修正系数名称符号条件系数值炉型修正系数Kl汽包炉1.00直流炉和液态排渣炉0.99燃料种类修正系数K2烧油或天然气1.02烧烟煤1.00烧褐煤或无烟煤0.99烧劣质煤燃料含硫(SC)高于2.5%或发热量低于14654kJ/kg(3500kcal/kg)0.98使用偏离设计煤种的修正系数K3含硫量(三)：使用-设计22%或含灰量(A):使用-设计210%或发热量(QY):1使用-设计I4187kJkg(1000kcal/kg0.99低负荷修正系数K4调峰幅度大于40%的机组0.99给水水质修正系数K5硬度或溶氧超标0.99超过GB/T12145规定的数值。10.1.3 多台产品的现场值n台产品在可靠性评定期的可用系数现场值AF(T)按公式(3)计算。殡也也竺凶1.m式中：(PH0),
