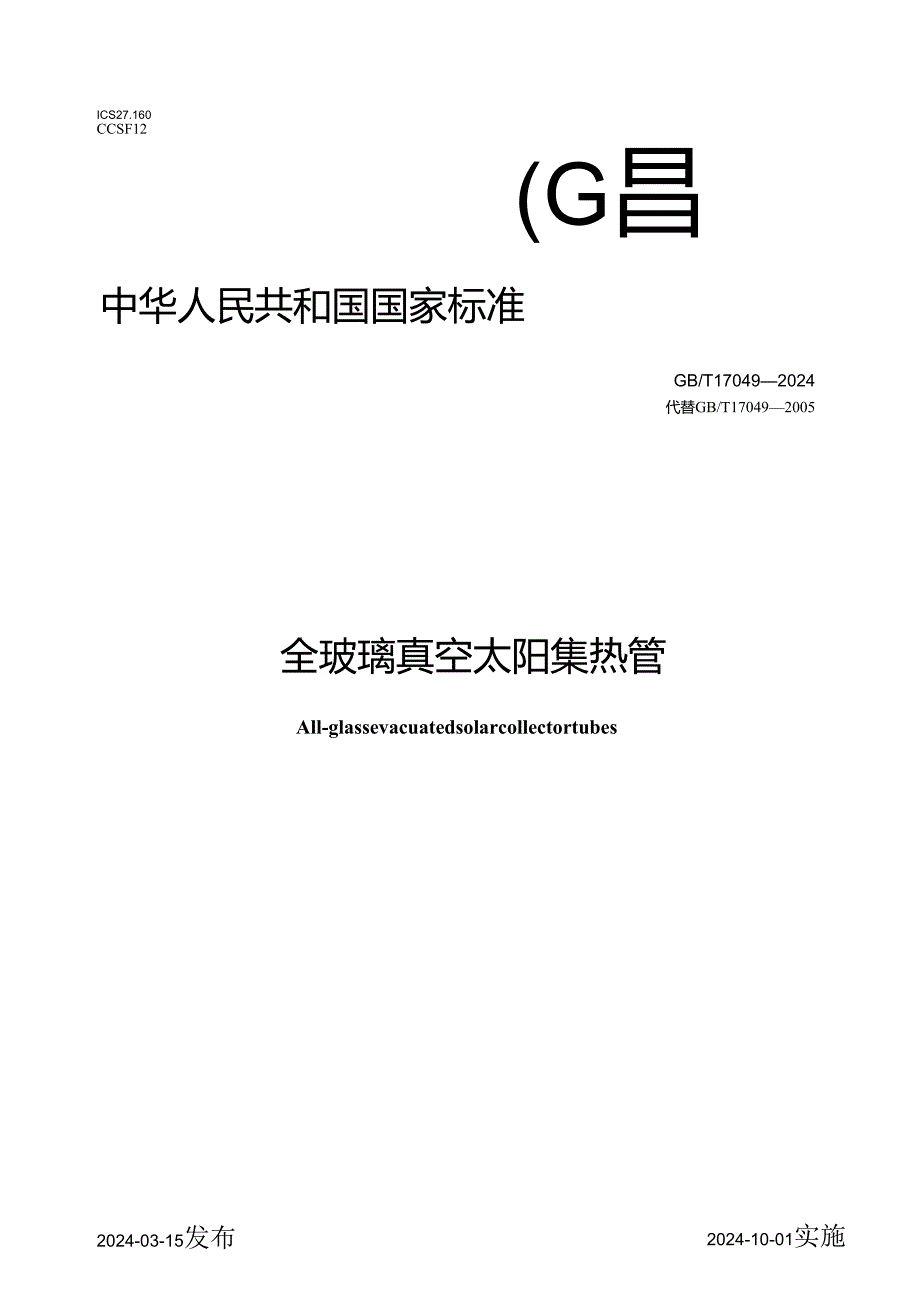

1、ICS27.160CCSF12(G昌中华人民共和国国家标准GB/T170492024代替GB/T170492005全玻璃真空太阳集热管All-glassevacuatedsolarcollectortubes2024-03-15发布2024-10-01实施国家市场监督管理总局总国家标准化管理委员会发布目次前言I1范围12规范性引用文件13术语和定义14结构和命名24.1 结构24.2 命名35技术要求45.1 材料45.2 空晒性能参数45.3 闷晒太阳辐照量45.4 平均热损系数45.5 真空性能45.6 耐热冲击性能55.7 耐压强55.8 抗机械冲击55.9 外观与尺寸56试验方法56.

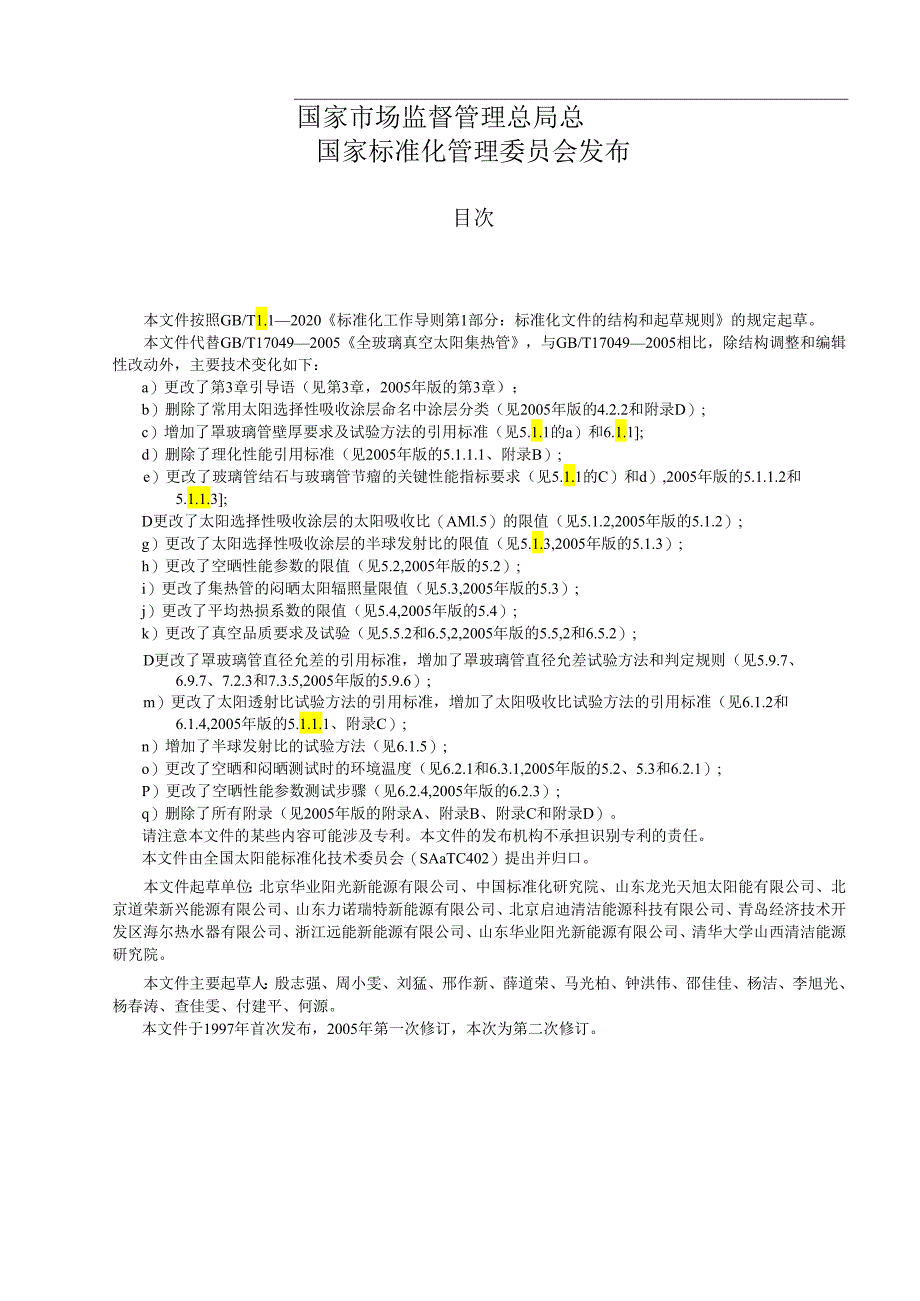

2、1 材料检查56.2 空晒性能参数测定66.3 闷晒太阳辐照量测定76.4 平均热损系数测定76.5 真空性能试验96.6 耐热冲击性能试验96.7 耐压强试验96.8 抗机械冲击试验96.9 外观与尺寸检查97检验规则107.1 检验类别107.2 出厂检验1()7.3 型式检验108标志、包装、运输和贮存118.1 标志118.2 包装118.3 运输118.4 贮存11本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替GB/T170492005全玻璃真空太阳集热管，与GB/T170492005相比，除结构调整和编辑性改动外，主要技术变

3、化如下：a）更改了第3章引导语（见第3章，2005年版的第3章）；b）删除了常用太阳选择性吸收涂层命名中涂层分类（见2005年版的4.2.2和附录D）;c）增加了罩玻璃管壁厚要求及试验方法的引用标准（见5.1.1的a）和6.1.1;d）删除了理化性能引用标准（见2005年版的5.1.1.1、附录B）;e）更改了玻璃管结石与玻璃管节瘤的关键性能指标要求（见5.1.1的C）和d）,2005年版的5.1.1.2和5.1.1.3;D更改了太阳选择性吸收涂层的太阳吸收比（AMl.5）的限值（见5.1.2,2005年版的5.1.2）;g）更改了太阳选择性吸收涂层的半球发射比的限值（见5.1.3,2005年

4、版的5.1.3）;h）更改了空晒性能参数的限值（见5.2,2005年版的5.2）;i）更改了集热管的闷晒太阳辐照量限值（见5.3,2005年版的5.3）;j）更改了平均热损系数的限值（见5.4,2005年版的5.4）;k）更改了真空品质要求及试验（见5.5.2和6.5,2,2005年版的5.5,2和6.5.2）;D更改了罩玻璃管直径允差的引用标准，增加了罩玻璃管直径允差试验方法和判定规则（见5.9.7、6.9.7、7.2.3和7.3.5,2005年版的5.9.6）;m）更改了太阳透射比试验方法的引用标准，增加了太阳吸收比试验方法的引用标准（见6.1.2和6.1.4,2005年版的5.1.1.1

5、、附录C）;n）增加了半球发射比的试验方法（见6.1.5）;o）更改了空晒和闷晒测试时的环境温度（见6.2.1和6.3.1,2005年版的5.2、5.3和6.2.1）;P）更改了空晒性能参数测试步骤（见6.2.4,2005年版的6.2.3）;q）删除了所有附录（见2005年版的附录A、附录B、附录C和附录D）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国太阳能标准化技术委员会（SAaTC402）提出并归口。本文件起草单位：北京华业阳光新能源有限公司、中国标准化研究院、山东龙光天旭太阳能有限公司、北京道荣新兴能源有限公司、山东力诺瑞特新能源有限公司、北京

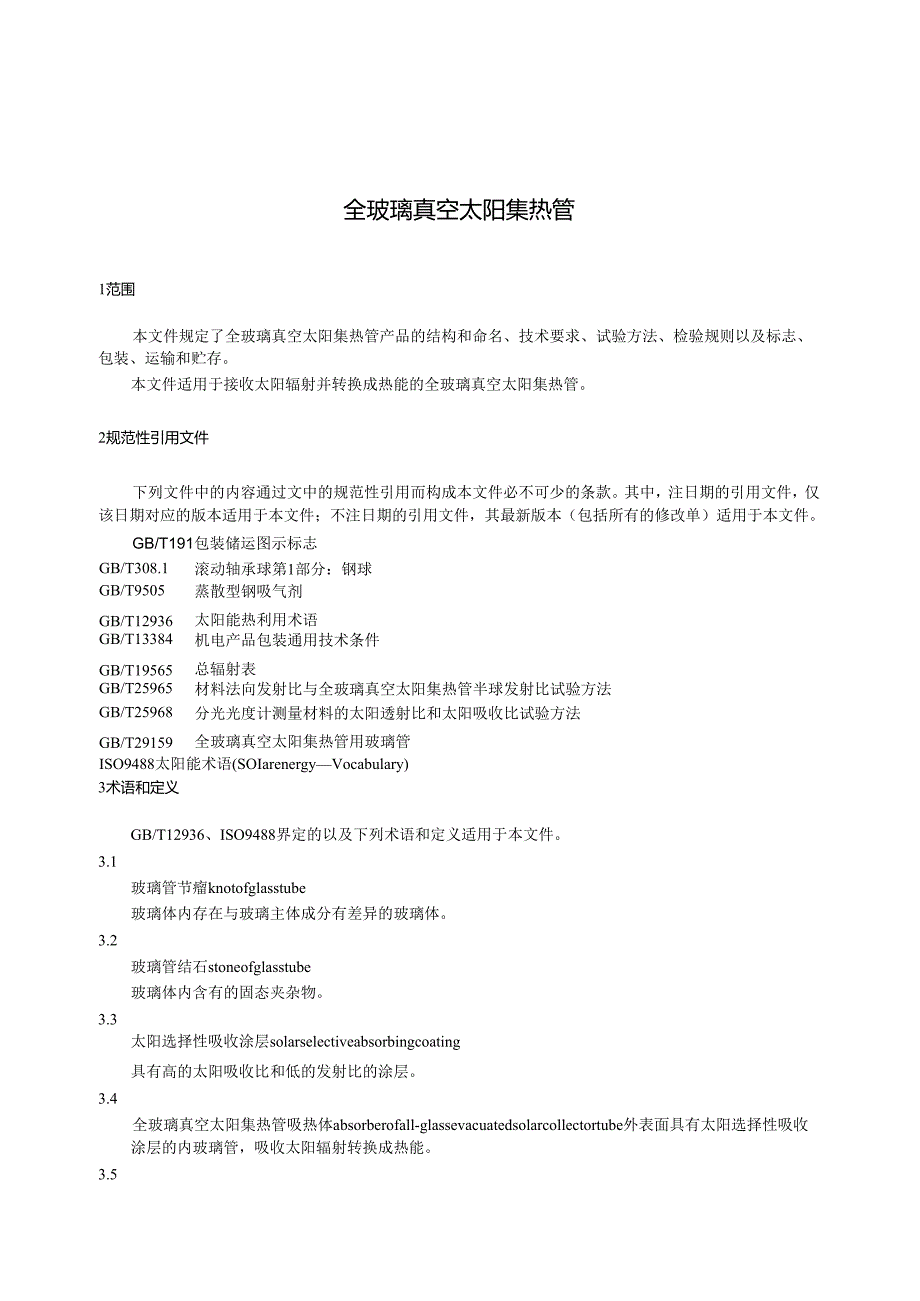

6、启迪清洁能源科技有限公司、青岛经济技术开发区海尔热水器有限公司、浙江远能新能源有限公司、山东华业阳光新能源有限公司、清华大学山西清洁能源研究院。本文件主要起草人：殷志强、周小雯、刘猛、邢作新、薛道荣、马光柏、钟洪伟、邵佳佳、杨洁、李旭光、杨春涛、查佳雯、付建平、何源。本文件于1997年首次发布，2005年第一次修订，本次为第二次修订。全玻璃真空太阳集热管1范围本文件规定了全玻璃真空太阳集热管产品的结构和命名、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。本文件适用于接收太阳辐射并转换成热能的全玻璃真空太阳集热管。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少

7、的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T308.1滚动轴承球第1部分：钢球GB/T9505蒸散型钢吸气剂GB/T12936太阳能热利用术语GB/T13384机电产品包装通用技术条件GB/T19565总辐射表GB/T25965材料法向发射比与全玻璃真空太阳集热管半球发射比试验方法GB/T25968分光光度计测量材料的太阳透射比和太阳吸收比试验方法GB/T29159全玻璃真空太阳集热管用玻璃管ISO9488太阳能术语(SOIarenergyVocabulary)3术语和定义

8、GB/T12936、ISO9488界定的以及下列术语和定义适用于本文件。3.1玻璃管节瘤knotofglasstube玻璃体内存在与玻璃主体成分有差异的玻璃体。3.2玻璃管结石stoneofglasstube玻璃体内含有的固态夹杂物。3.3太阳选择性吸收涂层solarselectiveabsorbingcoating具有高的太阳吸收比和低的发射比的涂层。3.4全玻璃真空太阳集热管吸热体absorberofall-glassevacuatedsolarcollectortube外表面具有太阳选择性吸收涂层的内玻璃管，吸收太阳辐射转换成热能。3.5全玻璃真空太阳集热管内的真空夹层vacuumjac

9、ketinall-glassevacuatedsolarcollectortube全玻璃真空太阳集热管的罩玻璃管与内玻璃管间处于低气压时的夹层，当夹层内气体压强足够低，气体分子的导热可以忽略。3.6蒸散型吸气剂flashgetter使用时需采用蒸散工艺，靠吸气材料在蒸散过程中和沉淀成膜后所具有的吸气作用而工作的吸气剂。3.7全玻璃真空太阳靠热管的空晒温度stagnationtemperatureofanall-glassevacuatedsolarcollectortube全玻璃真空太阳集热管内只有空气，于规定的太阳辐照下，在准稳态时，全玻璃真空太阳集热管内空气达到的最高温度。3.8全玻璃真空

10、太阳集热管的空晒性能参数stagnationparameterofanall-glassevacuatedsolarcollectortube空晒温度与环境温度之差与太阳辐照度的比值。3.9全玻璃真空太阳集热管的闷晒太阳辐照量solarirradiationforobtainingapresetwatertemperatureriseinanall-glassevacuatedsolarcollectortubeunderstagnation充满全玻璃真空太阳集热管的水的温度升高一定温度范围所需的太阳辐照量。3.10全玻璃真空太阳集热管平均热损系数averageheallosscoeffici

11、entofanall-glassevacuatedsolarcollectortube在无太阳辐照的条件下，全玻璃真空太阳集热管充满的热水平均温度与平均环境温度每相差时，经全玻璃真空太阳集热管吸热体单位表面积散失的热流量。注：全玻璃真空太阳集热管平均热损系数表示全玻璃真空太阳集热管散热大小。3.11真空品质vacuumquality全玻璃真空太阳集热管内加热后，集热管内吸气镜面轴向长度消失率。注：真空品质表示全玻璃真空太阳集热管内的真空性能。3.12漫反射平板diffuseflatplatereflector以漫反射为主、安装在与全玻璃真空太阳集热管相隔一定距离的下部、用来增加全玻璃真空太阳集

12、热管采集的太阳辐射的平板。4结构和命名4.1 结构4.1.1 结构组成全玻璃真空太阳集热管由具有太阳选择性吸收涂层的内玻璃管和同轴的罩玻璃管构成，内玻璃管一端为封闭的圆顶形状，由罩玻璃管封离端内带蒸散型吸气剂的支承件支承；另一端与罩玻璃管另一端熔封成为环状的开口端。其结构及组成部件的名称见图1。标引序号说明：1内玻璃管；2 太阳选择性吸收涂层：3 真空夹层；4 罩玻璃管；5 支承件；6 蒸散型吸气剂；7吸气镜面；D罩玻璃管外径；d内玻璃管外径：1.一全玻璃真空太阳集热管长度；S排气管的玻璃封离部分长度；全玻璃真空太阳集热管封离端玻璃管直径，为15mm。图1全玻璃真空太阳集热管结构部件及尺寸示意

13、图4.1.2结构尺寸全玻璃真空太阳集热管的尺寸宜按表1选取。1全玻璃真空太阳集热管的结构尺寸单位为亳米内玻璃管外径(d)罩玻璃管外径(D)长度(1.)37471200,1500,180047581500,1800,21004.2命名全玻璃真空太阳集热管产品命名由如下五部分组成：第一部分第二部分第三部分第四部分第五部分表示全玻璃真空太集热管改进型号表示全玻璃真空太阳集热管长度表示全玻璃真空太阳集热管内玻璃管外径/单玻璃管外径表示太阳选择性吸收涂层材料注：命名中各部分的表示及部分间的连接：a)第一部分用汉语拼音字母QB表示全玻璃真空太阳集热管；b)第二部分用化学元素符号或英文字母表示太阳选择性吸收

14、涂层材料；C)第三部分用阿拉伯数字表示全玻璃真空太阳集热管内玻璃管外径(d)/罩玻璃管外径(D),单位为亳米(mm);d)第四部分用阿拉伯数字表示全玻璃真空太阳集热管长度(1.),单位为亳米(mm):e)第五部分用阿拉伯数字表示全玻璃真空太阳集热管改进型号；0在相邻部分之间用一字线“一”连接。示例：采用以铝为底层、多层铝-氮复合材料为吸1I攵层的太阳选择性吸收涂层，内玻璃管外径47mm、罩玻璃管外径58ran和长度为1800mm的普通型全玻璃真空太阳集热管的标记为：QB-1-N1-47/58-1800-IT通型-，长度(1.)为1800mm罩玻璃管外径(D)为58mm-内玻璃管外径(d)为47

15、mm一多层AI-NZAl太阳选择性吸收涂层-全玻璃真空太阳集热管5技术要求5.1 材料5. 1.1玻璃管材料应采用3.3硼硅玻璃，其性能要求包括：a)罩玻璃管壁厚应符合GB/T29159的规定；b)玻璃管太阳透射比(r)不应小于0.89(大气质量AMI.5);c) 玻璃管上不大于1.0mm的玻璃管结石在IOmmXlomm范围内不应多于1个，整支管子上不应多于5个，玻璃管结石周围不应有裂纹，大于1.0mm的玻璃管结石不应存在；d) 玻璃管上不大于1.0mm的玻璃管节瘤在10mm10mm范围内不应多于2个，整支管子上，1.5mm2.0mm的玻璃管节瘤不应多于5个，大于2.Omm的玻璃管节瘤不应存在。5.1.2太阳选择性吸收涂层的太阳吸收比（八）不应
