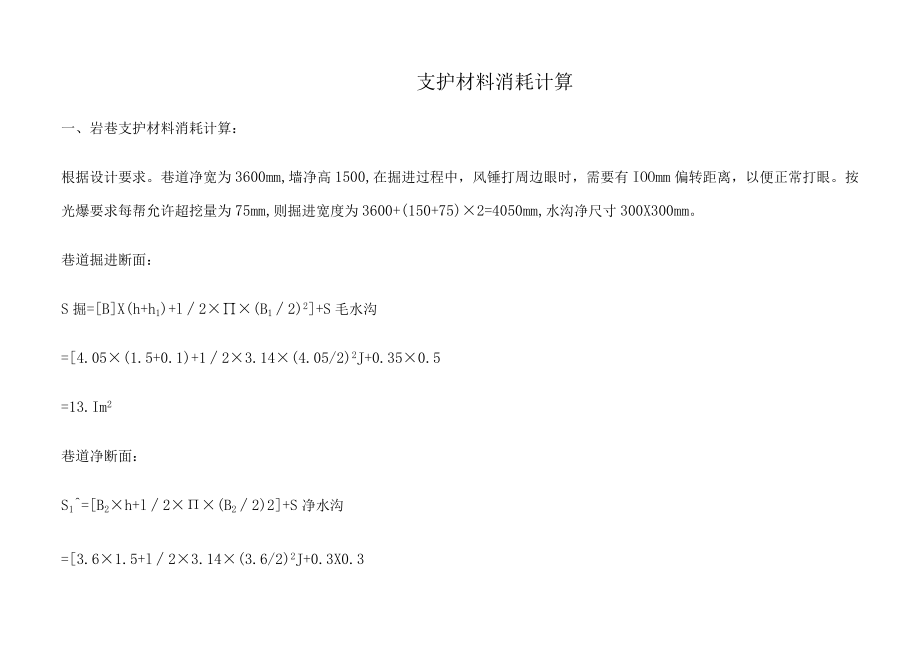

1、支护材料消耗计算一、岩巷支护材料消耗计算：根据设计要求。巷道净宽为3600mm,墙净高1500,在掘进过程中，风锤打周边眼时，需要有IOOmm偏转距离，以便正常打眼。按光爆要求每帮允许超挖量为75mm,则掘进宽度为3600+(150+75)2=4050mm,水沟净尺寸300X300mm。巷道掘进断面：S掘=BX(h+h1)+l2(B12)2+S毛水沟=4.05(1.5+0.1)+123.14(4.05/2)2J+0.350.5=13.Im2巷道净断面：S1=B2h+l2(B22)2+S净水沟=3.61.5+l23.14(3.6/2)2J+0.3X0.3=10.6m2则锚喷断面面积：S=S掘一S

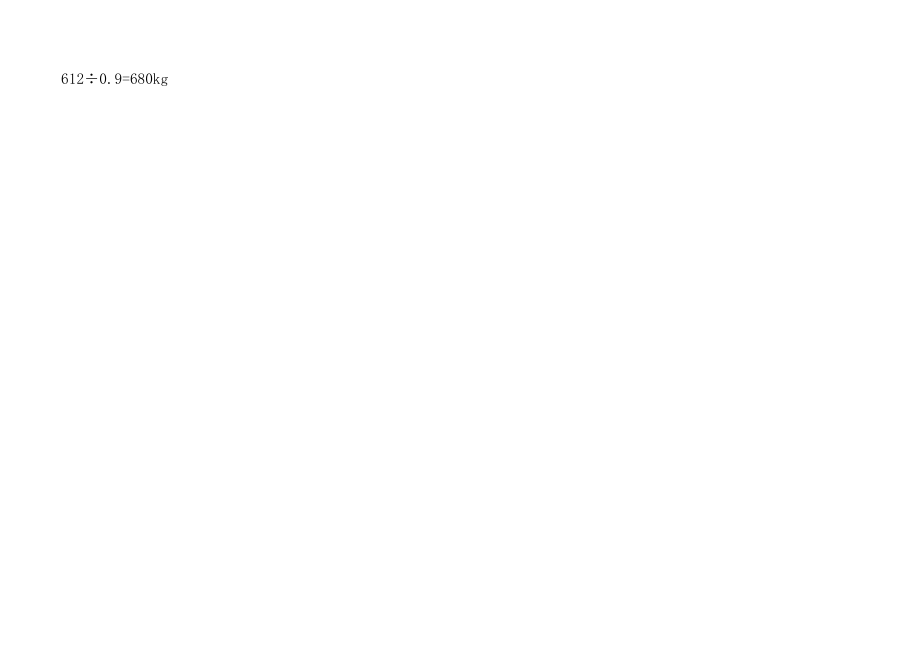

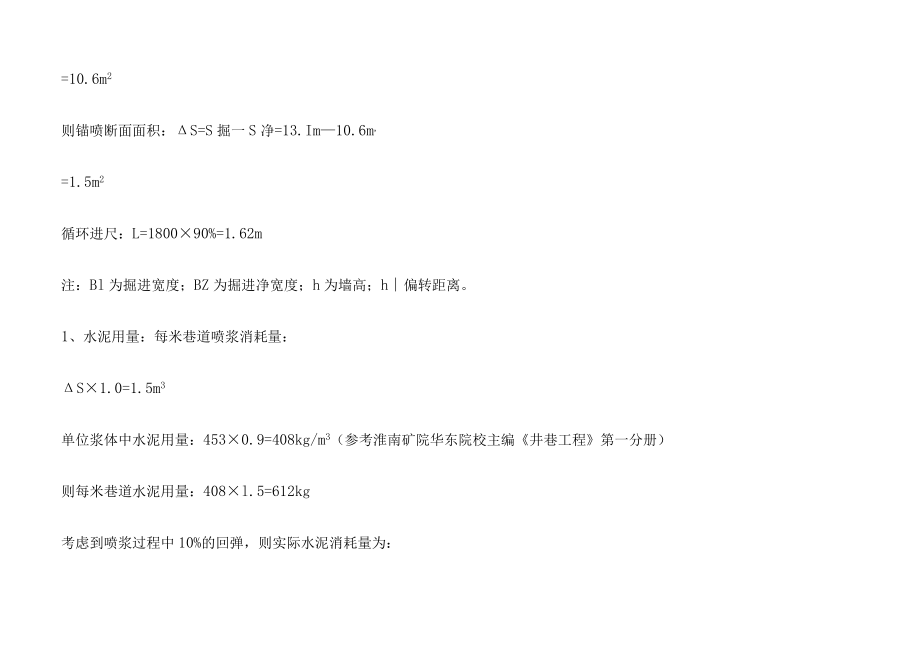

2、净=13.Im10.6m,=1.5m2循环进尺：L=180090%=1.62m注：Bl为掘进宽度；BZ为掘进净宽度；h为墙高；h偏转距离。1、水泥用量：每米巷道喷浆消耗量：S1.0=1.5m3单位浆体中水泥用量：4530.9=408kg/m3（参考淮南矿院华东院校主编井巷工程第一分册）则每米巷道水泥用量：408l.5=612kg考虑到喷浆过程中10%的回弹，则实际水泥消耗量为：6120.9=680kg其实际循环消耗为：680X1.62=1102kg2、黄沙消耗：每米消耗量：11022.5=2755kg其循环消耗量：27551.62M463kg3、石子消耗：每米消耗量：6121.5=918kg其

3、循环消耗量:9181.62=1487kg4、速凝剂：掺入量为水泥用量的5%,则每米消耗量：6125%=30.6kg其循环消耗量：30.61.62=49.6kg.85、锚杆用量：锚杆每排布置：（r+1.52）/0.8=（3.14X1.8+3.0）/0=10.8株排距为800X80Omln每米消耗量：10.8/0.8=13.5（棵）取14棵其循环消耗量：13.5X1.62=22（棵）6、锚固剂用量：每棵锚杆使用3卷树脂锚固剂，其富余系数取1.05每米消耗量：13.531.05=42.5（卷）取43卷其循环消耗量42.5X1.62=68.9（卷）取69卷7、钢材用量：钢轨型号用24kgm,其富余系数

4、取1.05则每米消耗量：2421.05=50.4(kg)其循环消耗量：50.41.62=81.6（kg）（不含车场双股道）8、坑木用量：、枕木每Lonl布置一块，长X宽X厚=1.2X0.2X0.2=0.048/每米消耗量：0.048X1.1=0.0528m3（其副余系数取LI）其循环消耗量:0.05281.62=0.086m3、永久水沟的摸板，每50m更换一次，每次使用量（三组交替使用）则用量：4.00.060.523=0.72m每米更换消耗量为：0.72/50=0.0144m3其循环消耗量：0.01442=0.0228m3总计：每米坑木消耗量为：0.0528+0.0144=0.0672m3循

5、环消耗量：0.086+0.0228=0.1148m3二、煤巷支护材料计算：风巷：风巷锚杆支护规格为净宽X净高二3.22.7m,每循环共需钢材上帮5根+顶5根+下帮3根X2排（L6m）=26根每米共需锚杆：261.6=16.25根机巷：风巷锚杆支护规格为净宽X净高二3.72.8m,每循环共需钢材上帮5根+顶6根+下帮3根X2排（L6m）=28根每米共需锚杆：28L6=175根梁子需用塘柴（间距20Onln1）：3.20.2=16根,施工中要用17根；腿子需用塘柴（间距200mm）：2.8-0.2（腿窝）0.2=13根，施工中要用14根;每循环共需塘柴：171426（永久棚撑）X2=102根；每米

6、共需塘柴：102+L2=85根；梁子需用笆片（压茬IoonInO：3.20.7=4.57片，施工中要用5X2片（双层）；腿子需用笆片（压茬IOonInO：2.80.7二4片，施工中要用4片；每循环共需笆片：5X2+4X2X2=36片；每米共需笆片：361.2=30片；每棚4块木楔，加上前探梁消耗，每循环共需木楔10块；每米共需木楔：10l2=83块。轨道巷、联巷、切眼:轨道巷、联巷、切眼工字钢支护规格为梁X腿二22X22m,矿用11#工字钢每米重26.1kg,每循环共需钢材:2.2+2.22+0.05X2（梁牙壳）义2棚X26.1=349.7妹g每米共需钢材：349.741.2=291.45k

7、g梁子需用塘柴（间距20Omn1）：2.20.2=根，施工中要用12根；腿子需用塘柴（间距20Omm）：2.2-0.2（腿窝）0.2=10根,施工中要用11根；每循环共需塘柴：121126（永久棚撑）义2=80根；每米共需塘柴：80l.2=66.7根；梁子需用笆片、塑网（压茬IOonIm）：2.20.7二3片，施工中要用3片；腿子需用笆片、塑网（压茬IOOmn1）：2.2-0.2（腿窝）0.7=3片，施工中要用3片；每循环共需笆片、塑网：3+3X2X2=18片;每米共需笆片、塑网：18L2=15片;(腰帮过顶时选用一片笆片加一片塑网双层用)；每棚4块木楔，加上前探梁消耗，每循环共需木楔10块;

8、每米共需木楔：10L2=8.3块。支护材料消耗明细表工程名称工程量(ill)掘进断面积(m2)材料名称单位用量/m合计备注4#煤辅运大巷2423.702m巷道断面为矩形：宽X高=5.73.9m=22.23m2锚杆套顶：8.75/m212161、表中的材料消耗量是根据设计规定计算的2、不含损耗量和其它外界条件帮：10/m24237锚固剂卷顶：17.5/m42415帮：10/m24237锚索套顶：1.56/m3781影响所消耗的材料.3、锚杆间排距900800mm,4、锚索间排距20002400mm.5、巷道喷层厚度：IOOmm6、巷道铺底厚度：300mm锚固剂卷顶：4.69/m11361钢带根O

9、.78/m1891金属网M217.5/m42415连网线kg2/m4848碎M3巷壁：L42m3436.81铺底：L74m4217.24支护材料消耗明细表工程名称工程量(m)掘进断面积(m2)材料名称单位用量/m合计备注4煤主运大巷1、刷巷：1120.105m2、掘巷：976.166m巷道断面为矩形：宽X高二5.2X3.8m=19.76m2锚杆套顶：7.5/m157221、表中的材料消耗量是根据设计规定计算的2、不含损耗量和其它外界条件帮：10/m20963锚固剂卷顶：15/m31444帮：10n20963锚索套顶：1.04/m2180影响所消耗的材料.3、锚杆间排距900800mm,4、锚索

10、间排距20002400mm.5、巷道喷层厚度：IOOmm6、巷道铺底厚度：200mm锚固剂卷顶：3.13/m6561钢带根0.78/m1635金属网M216.9/m35427连网线kg1.8/m3773.3碎M3巷壁：1.29/m2704.19铺底：L01m2117.23支护材料消耗明细表工程名称工程量(m)掘进断面积(m2)材料名称单位用量/m合计备注主辅联络巷116.263m巷道断面为矩形：宽X5.2X3.7m=19.24m2锚杆套顶：6.25/m7271、表中的材料消耗量是根据设计规定计算的2、不含损耗量和其它外界条件帮：10/m1163锚固剂卷顶：12.5/m1453帮：10n1163

11、锚索套顶：1.04/m121影响所消耗的材料.3、锚杆间排距900800mm,4、锚索间排距20002400mm.5、巷道喷层厚度：IOOmm6、巷道铺底厚度：IOOmm锚固剂卷顶：3.13/m364钢带根0.78/m91金属网M216.9/m1965连网线kg1.8/m128碎M3巷壁：L42m139.8铺底：L74m64.75设备或材料使用明细表序号设备或材料名称型号单位数量1综掘机EBZ160TY台22综掘机零部件截齿、油、管线及易磨损零件3可伸缩皮带运输机SSJ-80条24刮板运输机40T台25局部扇风机EBDN060/2X18.5台46风机自动切换开关台27风电闭锁开关台28皮带机综
