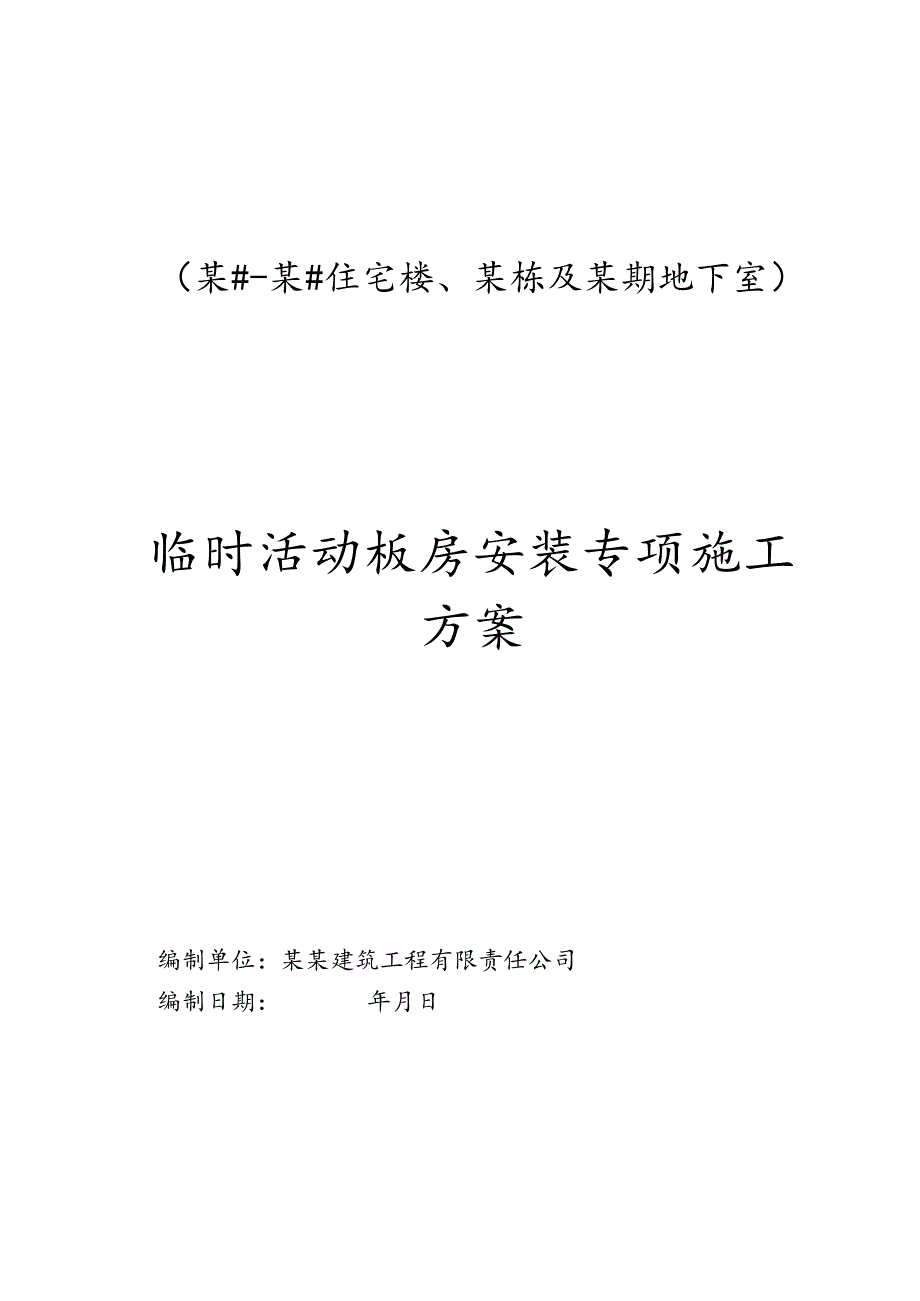

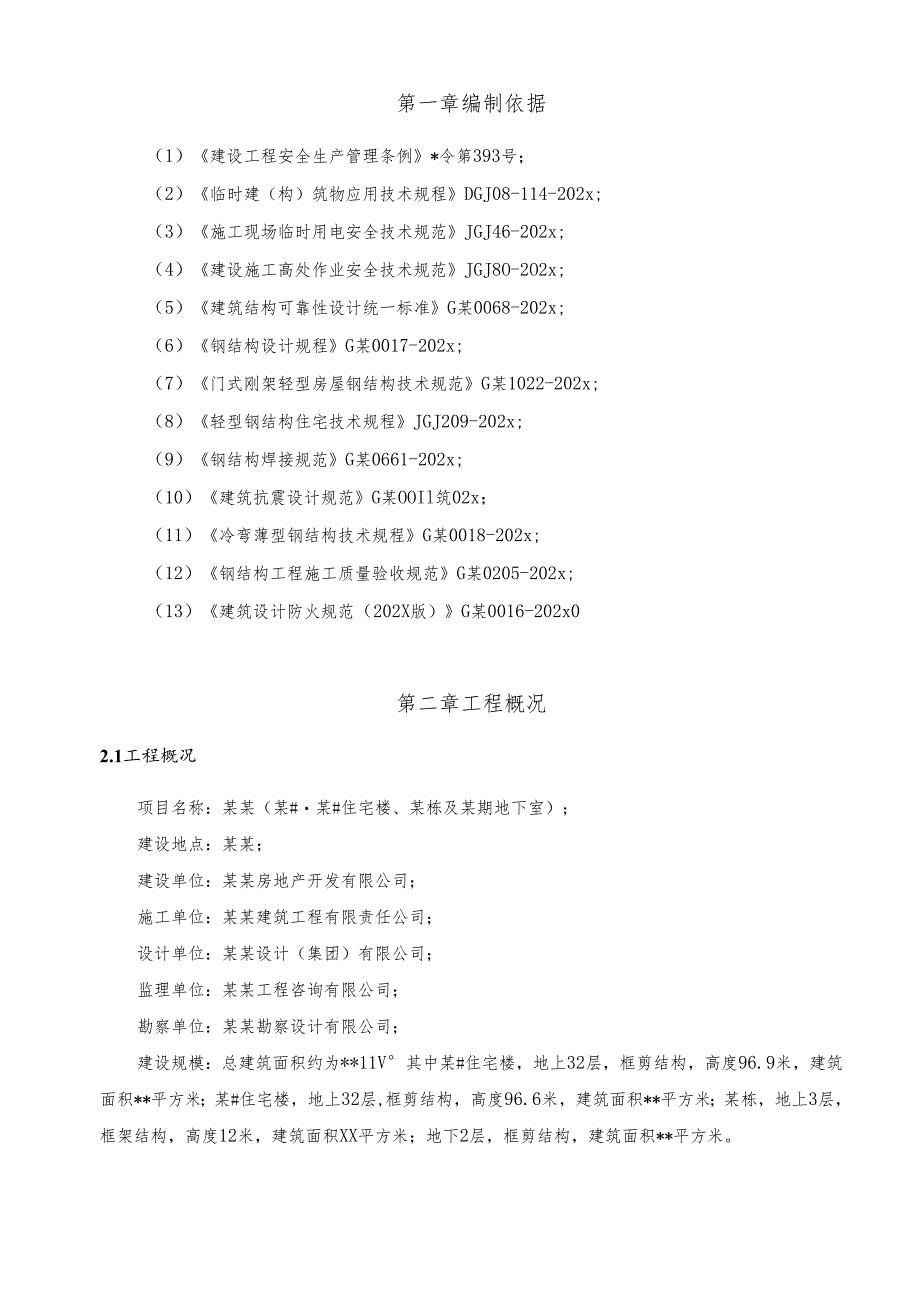

1、（某#-某#住宅楼、某栋及某期地下室）临时活动板房安装专项施工方案编制单位：某某建筑工程有限责任公司编制日期：年月日第一章编制依据1第二章工程概况12.1 工程概况1第三章施工准备22.2 主要机具准备22.3 技术准备333第四章施工程序4第五章质量要求6第六章安全措施8第七章安全施工措施8第八章文明施工措施9第九章工程验收9第一章编制依据（1）建设工程安全生产管理条例*令第393号；（2）临时建（构）筑物应用技术规程DGJ08-114-202x;（3）施工现场临时用电安全技术规范JGJ46-202x;（4）建设施工高处作业安全技术规范JGJ8O-2O2x;（5）建筑结构可靠性设计统一标准G

2、某0068-202x;（6）钢结构设计规程G某0017-202x;（7）门式刚架轻型房屋钢结构技术规范G某1022-202x;（8）轻型钢结构住宅技术规程JGJ209-202x;（9）钢结构焊接规范G某0661-202x;（10）建筑抗震设计规范G某OOIl筑02x；（11）冷弯薄型钢结构技术规程G某0018-202x;（12）钢结构工程施工质量验收规范G某0205-202x;（13）建筑设计防火规范（202X版）G某0016-202x0第二章工程概况2.1工程概况项目名称：某某（某#某#住宅楼、某栋及某期地下室）；建设地点：某某；建设单位：某某房地产开发有限公司；施工单位：某某建筑工程有限责

3、任公司；设计单位：某某设计（集团）有限公司；监理单位：某某工程咨询有限公司；勘察单位：某某勘察设计有限公司；建设规模：总建筑面积约为*11V其中某#住宅楼，地上32层，框剪结构，高度96.9米，建筑面积*平方米；某#住宅楼，地上32层,框剪结构，高度96.6米，建筑面积*平方米；某栋，地上3层，框架结构，高度12米，建筑面积XX平方米；地下2层，框剪结构，建筑面积*平方米。本工程因办公、生活需要需搭设临时活动板房供项目部管理人员及劳务人员使用。办公、生活区工人宿舍、管理人员宿舍为双层临时活动板房，活动板房房间基本尺寸3.6m5.4m,采用的轻钢组合板房为标准型中档房，屋面形式为双坡型。活动板房

4、平面布置图如下所示。第三章施工准备3.1 劳动力准备技术员2人负责在搭设活动板房期间质量、安全、文明施工检查和监督、对安装工人进行技术交底并指导等安装工14人负责活动板房的搭设3.2 主要机具准备（1）主要机具：手电钻、冲击钻、电锤、电焊机、钻头等；（2）放样工具：线坠、墨斗、水平尺、水管、钢卷尺、钢板尺、线绳；（3）安装工具：螺丝刀、橡皮锤、铁锤、壁纸刀、大力钳、活扳手、钳子;（4）安装小料：自攻钉、膨胀螺栓、镀锌螺栓、电焊条、螺丝；（5）辅助材料：密封胶、胶枪；（6）配合工具：人字梯、马凳、麻绳、绳扣等。3.3 技术准备（1）施工前组织有关技术、安装人员进行技术交底；（2）根据实际施工需要

5、，现场需接通380V和220V电源，计算好所需要足够的电源线，作好分配电箱的接电工作；（3）拟定送货车辆的行进路线及材料进场后的堆放场地，以确保道路畅通、不影响施工为准；（4）对活动板房基础的平面尺寸及水平进行测量、复核，确保工程施工顺利进行。3.4 材料准备（1）选用搭设活动板房彩钢玻璃棉夹心板防火等级A级。选用材料见下表序号部件名称材料名称材料规格、厚度备注1立柱双某栋C型钢C80*40*15*1.52楼面梁双某栋C型钢+某栋C型钢（花梁）C80*40*15*1.53K双某栋C型钢+某栋C型钢（花梁）C80*40*15*1.84K双某栋C型钢+1.40角铁C80*40*15*1.85K3圈

6、梁/地梁某栋C型钢C80*40*15*1.34楼面楝条某栋C型钢C80*40*15*1.3面积计算规则：1 .板房面积=外墙外面长*宽*层数计算2 .室外楼梯、走道板5人字梁某栋C型钢C80*40*15*1.36楼面板15mm木板夹122Omm*244Omm*15mm7屋面楝条丁字条1.38*1.58楼梯钢楼梯C160*45*25*2.09走道板花纹钢板2.3MM10外墙板60MM双面彩钢玻璃棉（0.23）双面彩钢玻璃棉11外隔墙板60MM双面彩钢玻璃棉(0.23)双面彩钢玻璃棉面积=自然层水面投影面积3.雨棚面积二雨棚投影面积的一半4.总面积=1+2+312屋面瓦60MMPU双面彩钢玻璃棉瓦

7、13门普通防盗钢制门(820*2000高)铁板厚0.236mm,含合页锁14窗塑钢推拉窗(1745宽*925高)60型塑钢15钢构面漆钢构面漆稍基铁红底漆第四章施工程序(1)放线按照图纸尺寸，利用墨斗在板房基础上弹出板房安装位置线，用勾股弦法规方。用水平管在基础四周给出相对标高点，标点数量每根地梁上不少于2个点。(2)安装地梁将地梁抬至板房基础上，根据板房安装位置线找正地梁，地梁与轴线位置最大偏差3毫米。根据基础四周给定的相对标高找正地梁标高。调整地梁标高时，应以最高点基础为基准，利用水平尺、变尺进行。地梁标高允许偏差范围同一根地梁两端5mm两梁接头5mm跨间IOmm地梁找正后，利用电锤打孔，

8、安装膨胀螺栓，膨胀螺栓数量应符合设计要求，栓孔深度应与螺栓长度相符，螺栓安装后，应与基础面保持垂直。(3)立柱安装安装顺序：柱一圈梁一调节拉杆。将立柱抬至安装位置竖起，使柱下卡码卡于地梁上,角立柱用3个M12X30螺栓与地梁相连接。中间立柱，山墙立柱用2个M12X30螺栓连接到地梁上。走道托架可随柱一起安装。即在地面将走道托架与柱连接，使之为一体。立柱安装完，应立即安装圈梁和调节拉杆。柱与拉杆最好交替安装。安装圈梁和调节拉杆的同时，校正立柱垂直度(沿墙板方向)。柱垂直度用磁力线坠测量。柱垂直度允许偏差为1.100,IOmm0(4)楼面一字梁系统安装安装顺序：一字梁一水平支撑一楼面楝条。借助柱上

9、二层调节拉杆基座设置单滑轮，将一字梁吊起至安装位置。一字梁每端用3个M12X30镀锌螺栓与柱连接。将水平支撑在地面组对好，呈剪刀状。安装水平支撑。在安装水平支撑时，校正立柱垂直度。柱垂直度校正完毕后，将一字梁、水平支撑、调节拉杆上的安装螺栓全部紧固。安装楼面楝条。楼面楝条均采用M12X30镀锌螺栓分别与立柱、楝档连接。（5）走道系统安装安装顺序：走道托架一转角平台托架一梯一栏杆一走道板。将转角平台托架与其下立柱用8个M12X30螺栓连接好。用单滑车将转角平台托架吊起至安装位置。走道托架上端用2个M12X30螺栓与柱上角钢托连接，下端用2个M5X30自攻钉连接于柱上。转角平台托架的长边与山墙柱和

10、角立柱用3个M12X30螺栓连接好。用水平尺在相互垂直的两个方向上找正转角平台托架，紧固螺栓。将梯梁与踏步组装成梯，踏步与梯梁用4个M12X30螺栓连接。安装钢梯，钢梯用M12X30螺栓2个与转角平台托架连接。利用水平尺在相互垂直的两个方向上，观测梯踏步是否水平。安装钢梯护栏。安装走道护栏时，走道护栏每端通过3个螺栓与走道托架连接。安装走道护栏时，在走台两端拉线，控制护栏的直线性，直线性允许偏差IOmm,相邻栏杆接头处错边允许偏差3mm。安装走道板。走道板用4个M5X30自攻钉，固定在走道托架上，走道板与走道板之间间隙为10mm,安装时应保证安装间隙均匀，当用户有要求时，应用玻璃胶填缝。（6）

11、外墙板安装按照配板图安装外墙板，安装前，用抹布将墙板擦洗干净。外墙板应与铝合金窗框配合安装。装配时，应两人在上往下送，一人在下接。外墙板接缝，应顺水流方向拼接。地梁与墙板间应加装防水槽，并且防水槽两端用玻璃胶封死，以防漏水。（7）窗户安装安装顺序：窗台上、下收口一窗框安装一窗扇安装一窗锁钩一打胶。在窗洞口上画出垂直中心线和水平中心线，安装时保证窗框中心线与窗洞口上所画中心线重合。将窗框放于立柱侧槽内，用钢卷尺测量窗框内角对角线长度，使两对角线长度相等。调整窗框使其横平竖直，高低一致，平面一致，窗框与柱接缝均匀。在窗台收口与墙板，窗框接缝处，立柱与窗框接缝处打胶。安装窗扇。安装窗锁钩。根据窗扇上

12、锁钩位置，安装窗柜上锁钩，应确保两锁钩位置一致，安装牢固，开关灵活。打胶。（8）门安装安装顺序：门边框、门把头一门头板一门扇（合页）一锁具插销一打胶。门边框用6个自攻钉固定在立柱上，门把头用2个自攻钉通过角钢固定在立柱上。门头板嵌在门边框与门把头中间，四周用玻璃胶封死。根据门扇上合页位置安装框上合页。要求：确保框、扇合页位置一致，上下合页在同一轴线上，框、扇合页不得用反。根据门扇上门锁位置，安装锁扣板。要求：门窗上的锁主体舌头与门框上的锁扣板位置吻合，锁舌自由进出。注:门扇安装前，检查门扇有无破损，翘曲变形，扇框搭接间隙是否合适。如有问题时应及时调整或更换。（9）雨棚系统安装施工顺序：雨棚板、

13、架组装一雨棚安装一雨棚支撑一雨棚立柱一打胶。施工方法：在地面将雨棚板铺在雨棚架上，保证板边与架边对齐，雨棚板与雨棚架采用拉钾钉连接规格：M520o雨棚板由1860X1000和1860X200两块彩钢板拼接而成。拼接时应注意顺水流方向搭接。雨棚板组件利用2个M10X30螺栓吊挂于柱上，并且用30方通水平雨棚支撑和40X20扁通垂直雨棚立柱支撑。水平雨棚支撑用2个M12X30螺栓固定，其一端支撑雨棚，另一端支于立柱上。垂直雨棚立柱用1个M12X30螺栓支撑雨蓬，下端用2个M5X30自攻钉固定在走道板支架上。雨棚全部安装完毕后，相邻雨棚接缝处用玻璃胶密封，拉钾钉亦用玻璃胶密封。第五章质量要求（1）结
