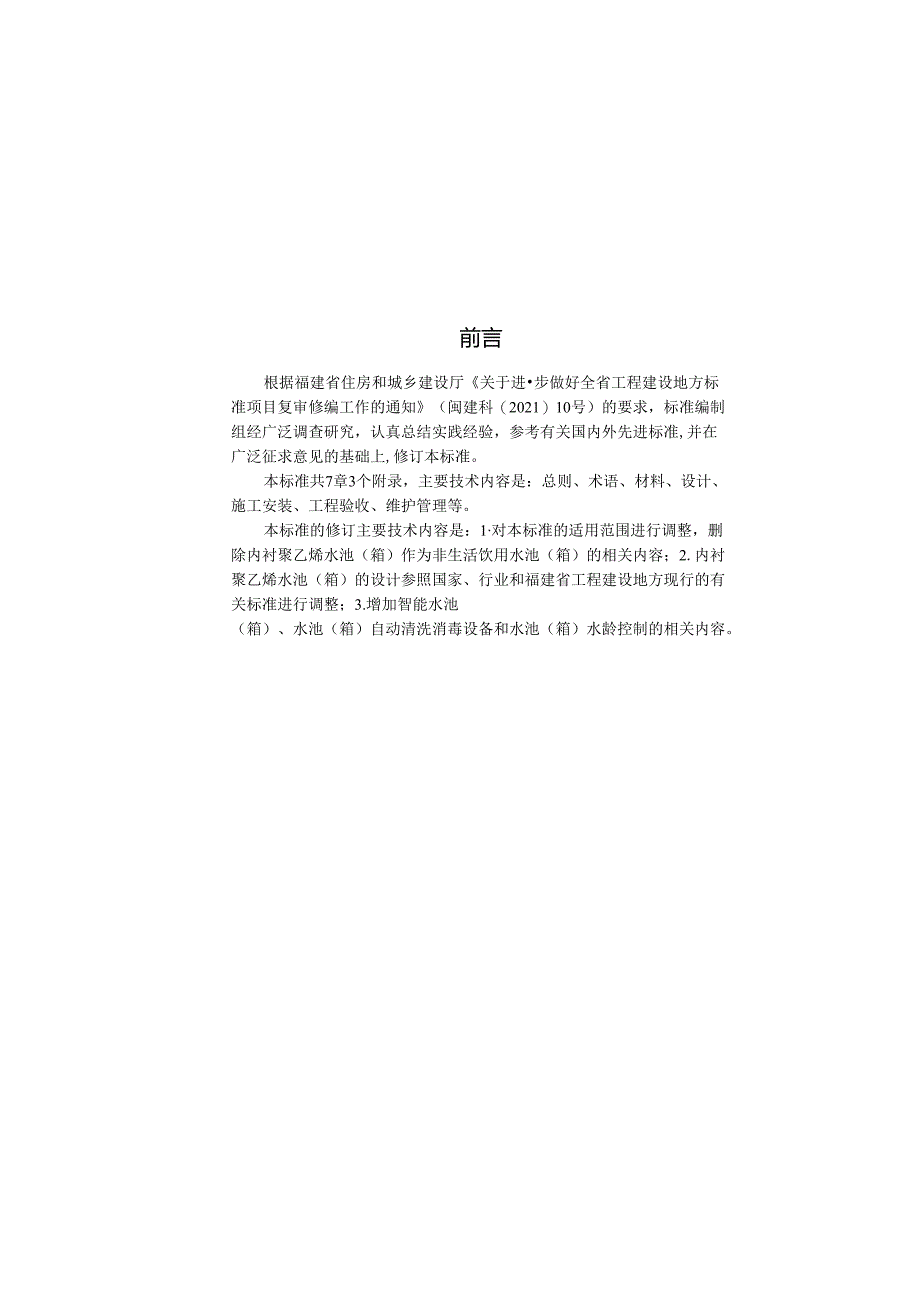

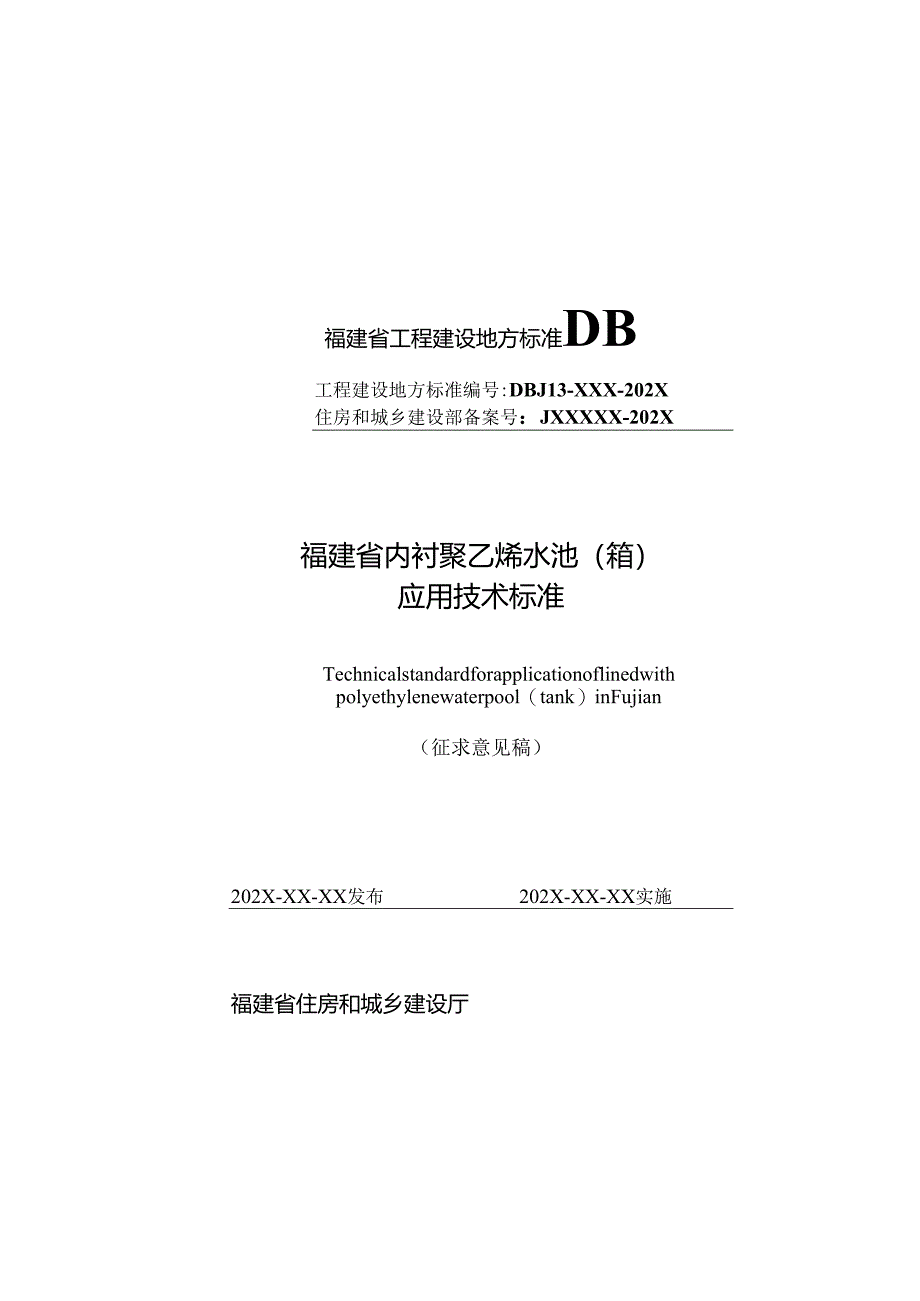

1、福建省工程建设地方标准DB工程建设地方标准编号:DBJ13-XXX-202X住房和城乡建设部备案号：JXXXXX-202X福建省内衬聚乙烯水池（箱）应用技术标准Technicalstandardforapplicationoflinedwithpolyethylenewaterpool（tank）inFujian（征求意见稿）202X-XX-XX发布202X-XX-XX实施福建省住房和城乡建设厅前言根据福建省住房和城乡建设厅关于进步做好全省工程建设地方标准项目复审修编工作的通知（闽建科（2021）10号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国内外先进标准,并在广泛征求意

2、见的基础上,修订本标准。本标准共7章3个附录，主要技术内容是：总则、术语、材料、设计、施工安装、工程验收、维护管理等。本标准的修订主要技术内容是：1对本标准的适用范围进行调整，删除内衬聚乙烯水池（箱）作为非生活饮用水池（箱）的相关内容；2.内衬聚乙烯水池（箱）的设计参照国家、行业和福建省工程建设地方现行的有关标准进行调整；3.增加智能水池（箱）、水池（箱）自动清洗消毒设备和水池（箱）水龄控制的相关内容。1总则12术语33材料74设计134. 1一般规定134.2 水池（箱）容积184.3 水池（箱）布置194.4 水池（箱）附件215施工安装285. 1一般规定285.2 钢塑复合非焊接装配式

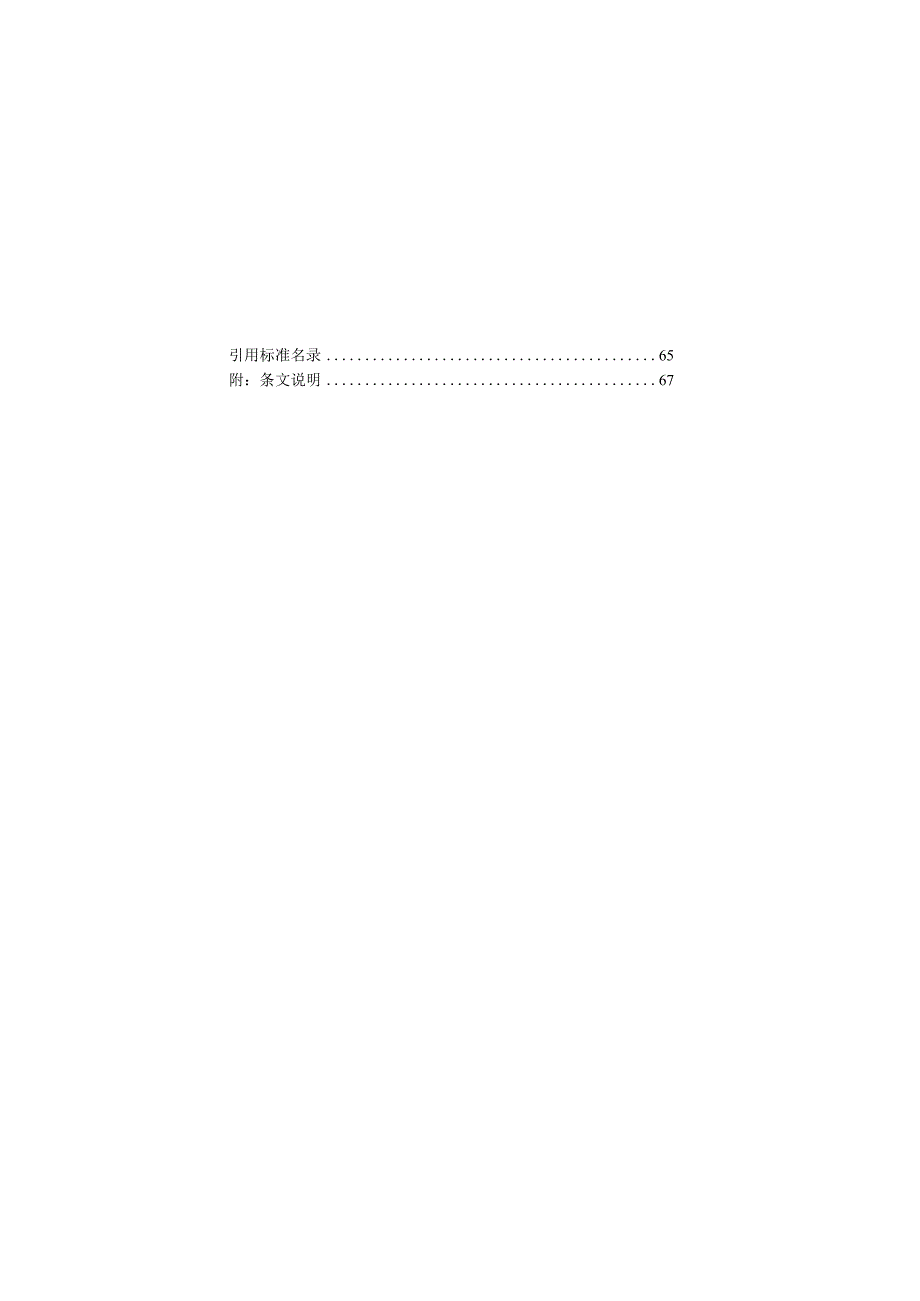

3、水池（箱）施工安装305.3 内衬聚乙烯板混凝土水池（箱）施工安装435.4 试验、清洗与消毒486验收496. 1一般规定496.2 主控项目506.3 一般项目547维护管理577. 1一般规定577.2 维护577.3 运行管理59附录A钢塑复合非焊接装配式水池（箱）模块尺寸图61附录B钢塑复合非焊接装配式水池（箱）装配图62附录C钢塑复合非焊接装配式水池（箱）附件安装图63本标准用词说明64引用标准名录65附：条文说明67Contents1 Generalprovisions12 Terms33 Material74 Design134. 1Generalrequirements135

4、. 2Waterpool(tank)volumeandnumber186. 3Waterpool(tank)layout197. 4Waterpool(tank)accessories215 Constructionandinstallation285. IGeneralrequirements286. 2Constructionandinstallationofassemblynon-weldingtypesteel-plasticcomplexwaterpool(tank)307. 3Constructionandinstallationoflinedwithpolyethylenepla

5、teconcretewaterpool(tank)438. 4Waterpl(tank)testingwashinganddisinfection.486 Engineeringacceptance496.1Generalrequirements496.2Masterproject506.3Generalproject547Maintenanceandmanagement577.1Generalrequirements577.2Maintenance577.3Operationmanagement59Appendix A: Moduletypesofassemblynon-weldingtyp

6、esteel-plasticcomplexwaterpool(tank)61Appendix B: Assembleofassemblynon-weldingtypesteel-plasticcomplexwaterpool(tank)62Appendix C: Accessoriesinstallingofassemblynon-weldingtypesteel-plasticcomplexwaterpool(tank)63ExplanationsofWordinginthisspecification641.istofquotedStandard65Addition：Explanation

7、sofprovisions671总则.o.为使我省内衬聚乙烯水池（箱）的设计、施工安装、工程验收及维护管理，做到技术先进、安全适用、经济合理，确保工程质量，制定本标准。【条文说明】1.0.1内衬聚乙烯水池（箱）是钢塑复合非焊接装配式水池（箱）和内衬聚乙烯板混凝土水池（箱）的总称。目前，内衬聚乙烯水池（箱）在我省已经得到了较广泛的应用，但建筑给水排水与节水通用规范GB55020-2021.二次供水水质安全技术规程T/CECS751-2020和城镇二次加压与调蓄供水设施改造技术规程T/CECS1207-2022的发布和新技术的应用，对水池（箱）提出了更高要求，因此本标准进行修订是十分必要的。内衬聚

8、乙烯水池（箱）的主要应用技术特点：1符合生活饮用水贮存的卫生要求；2生活饮用水中的氯离子对碳钢、不锈钢材质的水池（箱）都存在氯腐蚀的现象，特别是设置水池（箱）的场所（如地卜室等）通风排气不畅时，生活饮用水中溢出的氯气停留水池（箱）气象层中未能及时排出，易对水池（箱）壁产生腐蚀。而内衬聚乙烯水池（箱）对氯腐蚀有着较好的防护作用，可避免氯气对池壁的腐蚀，有利于余氯含量较高的生活饮用水的贮存；3当采用内衬聚乙烯的金属材质水池（箱）时，可减少和避免电化学腐蚀隐患，方便水池（箱）管件的配置和施工；4当采用内衬聚乙烯的砖砌、混凝土、钢筋混凝土等非金属材质水池（箱）时，可保证其水池（箱）水质的稳定。1.0.

9、2本标准适用于新建、改建和扩建建筑的生活饮用水内衬聚乙烯水池（箱）的设计、施工安装、工程验收及维护管理。【条文说明】1.0.2本条明确了本标准的适用范围，涉及钢塑复合非焊接装配式水池（箱）和内衬聚乙烯板混凝土水池（箱）两大类。内衬聚乙烯水池（箱）应用于贮存非生活饮用水时，可按水池（箱）贮水类型与使用功能等要求，在满足现行国家相关标准的前提下放宽水池（箱）的卫生及防污要求。1.0.3内衬聚乙烯水池（箱）所有涉及生活饮用水的涉水产品应符合现行国家标准生活饮用水输配水设备及防护材料的安全性评价标准GBZT17219的规定。1.0.4内衬聚乙烯水池（箱）的设计、施工安装、工程验收与维护管理等除执行本标

10、准外，尚应符合国家、行业和福建省工程建设地方现行有关标准的规定。2术语2.0.1内衬聚乙烯水池（箱）linedwithpolyethyleneplatewaterpool（tank）内层用聚乙烯板内衬全包覆的水池（箱包括钢塑更合非焊接装配式水池（箱）和内衬聚乙烯板混凝土水池（箱）两大类。【条文说明】2.0.1钢塑复合非焊接装配式水池（箱）是现场装配的成品水池（箱）；内衬聚乙烯板混凝土水池（箱）是对既有和现场浇筑混凝（或钢筋混凝土、砖砌等）水池（箱）进行内衬聚乙烯板处理，目的在于提高水池（箱）卫生和防渗等性能。2.0.2钢塑复合非焊接装配式水池（箱）non-weldingsteel-plasti

11、ccomplexpackagedwaterpool（tank）外层为镀锌钢板或覆铝锌钢板（镀铝锌钢板）、内层为聚乙烯板的非焊接装配式水池（箱）。分为保温型（中间层添加聚氨酯发泡剂）和非保温型。2.0.3内衬聚乙烯板混凝土水池（箱）linedwithpolyethyleneplateconcretewaterpool（tank）用聚乙烯板内衬全包覆形成不漏水内胆的混凝土水池（箱）。【条文说明】2.0.3在混凝土、钢筋混凝土、砖砌等水池（箱）的内壁，用聚乙烯板经下料、拼装、热熔与焊接等工艺形成一种内衬全包覆不漏水的内胆。2.0.4拉筋lacingwire在钢塑复合非焊接装配式水池（箱）内设置的相对

12、水池（箱）侧板与侧板的对拉水平不锈钢型材构件。【条文说明】2.0.4拉筋是用于水平安装的构件。2.0.5支撑筋strutwire在钢塑复合非焊接装配式水池（箱）内设置的相对水池（箱）顶板与底板的对拉垂直不锈钢型材构件。【条文说明】2.0.42.0.5图1为拉筋与支撑筋的示意图。一图1拉筋与支撑筋的示意2.0.6拉筋与支撑筋夹件lacingwireandstrutwireclamp在钢塑复合非焊接装配式水池（箱）内，用于固定拉筋与支撑筋的不锈钢涂覆食品级环氧树脂配件。2.0.7法兰条flangeparts钢塑复合非焊接装配式水池（箱）用于固定水池（箱）板与板、板与基础等的碳素结构钢镀锌配件。分为

13、1.形、Z形、十字形、门字形等形式。2.0.8水（池）箱通气装置VentilatiOndeViCeOfWatertank采用聚乙烯材料制作的钢塑复合非焊接装配式水池（箱）专用通气装置。2.0.9不锈钢固定锚片stainlesssteelfixedanchor在内衬聚乙烯板混凝土水池（箱）内，固定混凝土池壁与聚乙烯板的不锈钢构件。【条文说明】2.0.9图2为不锈钢固定锚片外形图。图2不锈钢固定锚片外形2.0.10超声波热熔ultrasonichotmelt在内衬聚乙烯板混凝土水池（箱）内，用一种超声波设备把聚乙烯板与不锈钢固定锚片连接在一起的一种热熔连接方式。【条文说明】2.0.10超声波热熔设

14、备在聚乙烯板与不锈钢固定锚片连接处照射数秒高频，使聚乙烯板和不锈钢固定锚片牢固地连接在起。2.0.11自动焊接机automaticweldingmachine在内衬聚乙烯板混凝土水池（箱）内，一种用于连续焊接内衬聚乙烯板的间接热风式焊接机。2.0.12智能水池（箱）具有自动清洗、水质在线监测、人孔盖启闭报警、液位自动运行控制、水箱抑菌、水箱内视频监控、远程监控等自动运行管理功能的生活水池（箱）。2.0.13水池（箱）自动清洗消毒设备由二次供水设备或专用清洗供水设备供水，通过清洗水枪定期对水箱（池）或叠压供水设备中的稳流罐内部进行清洗和消毒的一种设备。2. 0.14水池（箱）水龄控制采用液位传感

15、器、电控阀、液位控制阀和逻辑控制器等来控制水箱（池）自动补水，实现贮水容量可调，达到贮水停留时间与用水量相互匹配的一种水箱（池）进水控制方式。3材料3. 0.1内衬聚乙烯水池（箱）使用的内衬聚乙烯（PE）应为低密度聚乙烯（1.DPE）、线型低密度聚乙烯（1.1.DPE）或高密度聚乙烯（HDPE）的材料，其材料性能指标应符合国家标准聚乙烯（PE）树脂GB/T11115的规定。生活饮用水水池（箱）应采用添加纳米银离子抗菌剂的内衬聚乙烯（PE）材料。【条文说明】4. 0.1内衬聚乙烯水池（箱）内衬聚乙烯（PE）主要采用低密度聚乙烯（1.DPE）线型低密度聚乙烯（1.1.DPE）和高密度聚乙烯（HDPE）这三种材料。低密度聚乙烯（1.DPE）、线型低密度聚乙烯（1.1.DPE）和高密度聚乙烯（HDPE）是一种结晶度高、非极性的热塑性树脂。其主要性能特点如表1。表1内衬聚乙烯材料主要性能特点名称密度(gcm3)熔点（r）特性低密度聚乙烯
