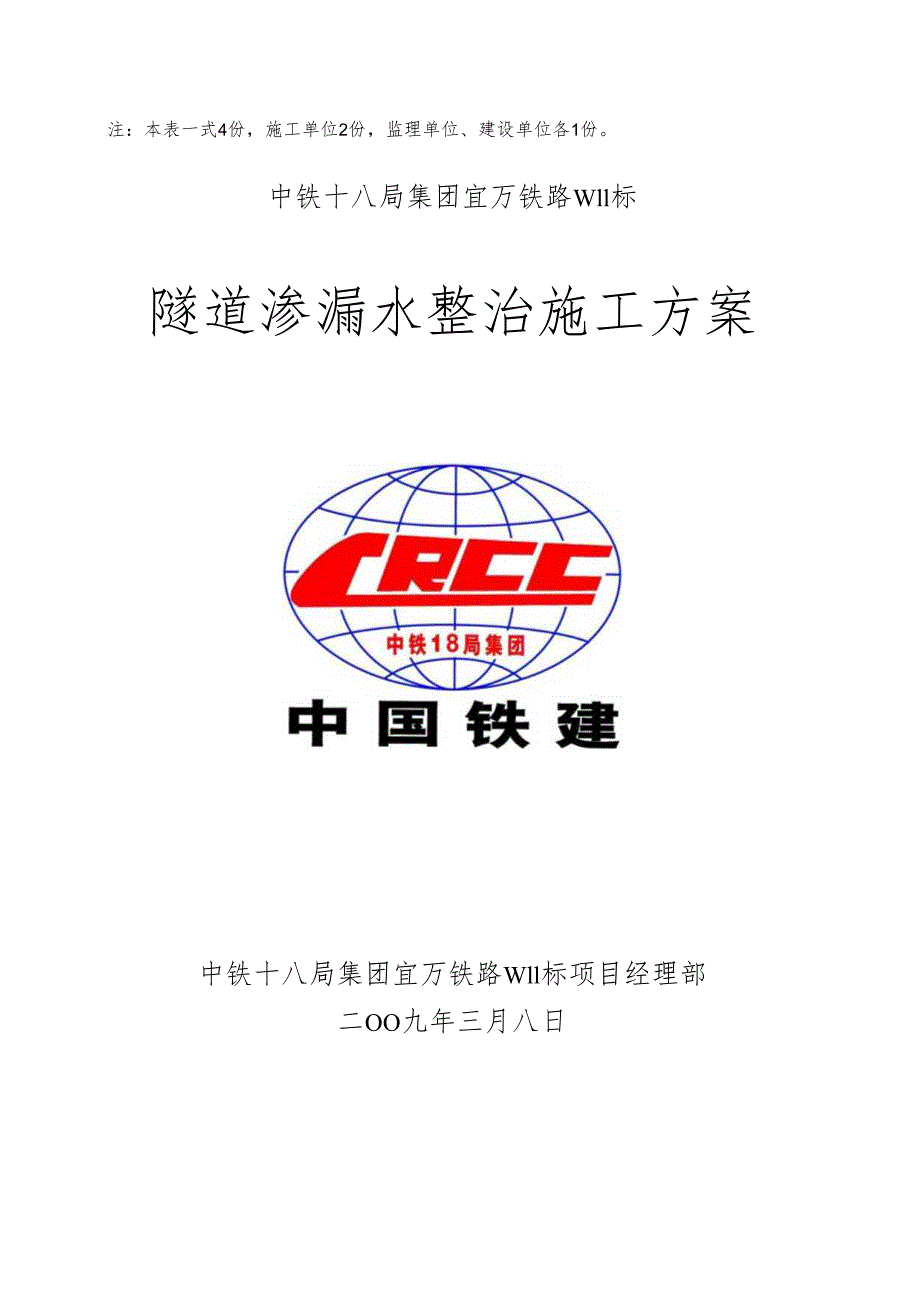

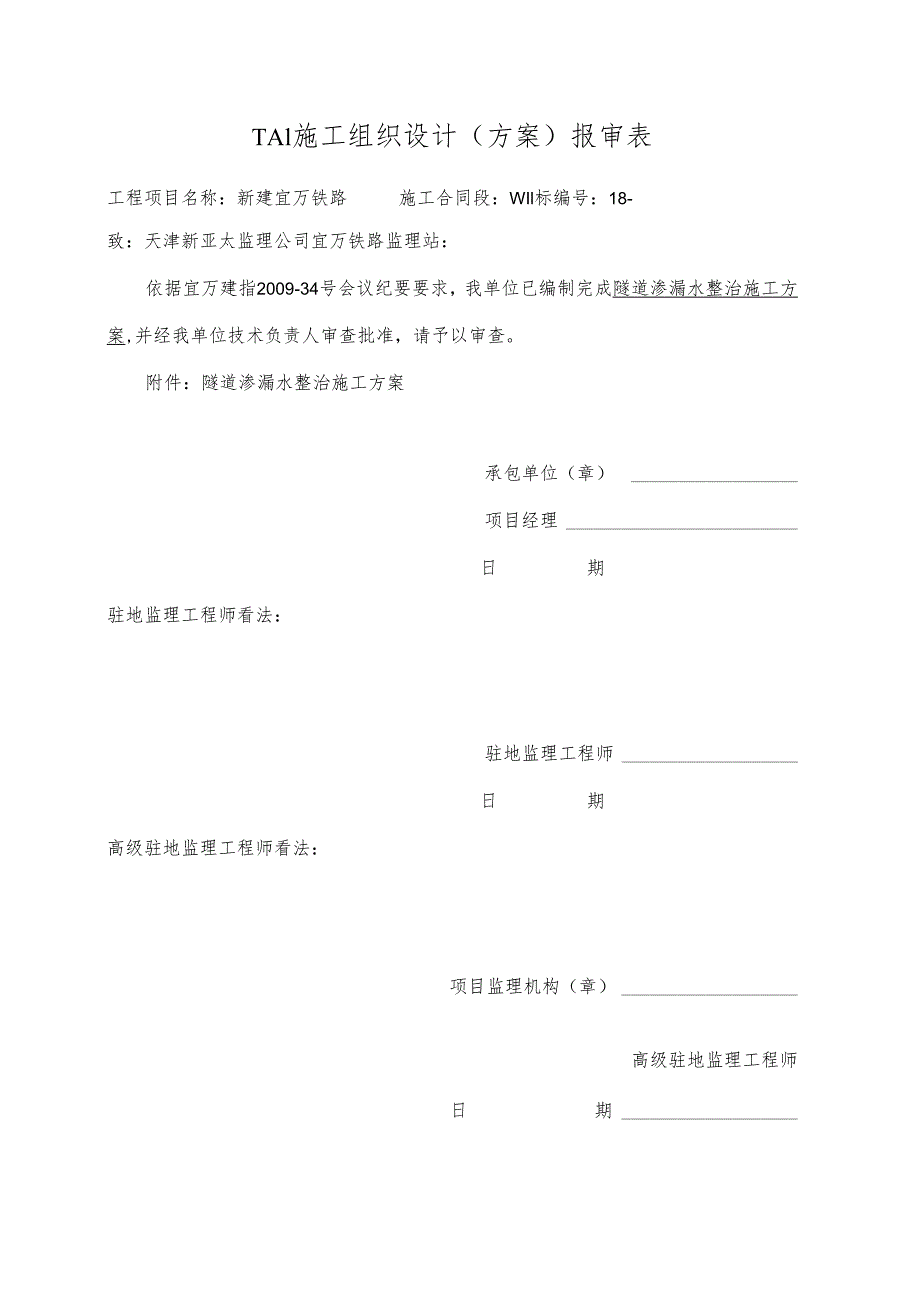

1、TAl施工组织设计（方案）报审表工程项目名称：新建宜万铁路施工合同段：WIl标编号：18-致：天津新亚太监理公司宜万铁路监理站：依据宜万建指2009-34号会议纪要要求，我单位已编制完成隧道渗漏水整治施工方案,并经我单位技术负责人审查批准，请予以审查。附件：隧道渗漏水整治施工方案承包单位（章）项目经理日期驻地监理工程师看法：驻地监理工程师日期高级驻地监理工程师看法：项目监理机构（章）高级驻地监理工程师日期注：本表一式4份，施工单位2份，监理单位、建设单位各1份。中铁十八局集团宜万铁路Wll标隧道渗漏水整治施工方案中铁十八局集团宜万铁路Wll标项目经理部二OO九年三月八日中铁十八局Wll标隧道渗

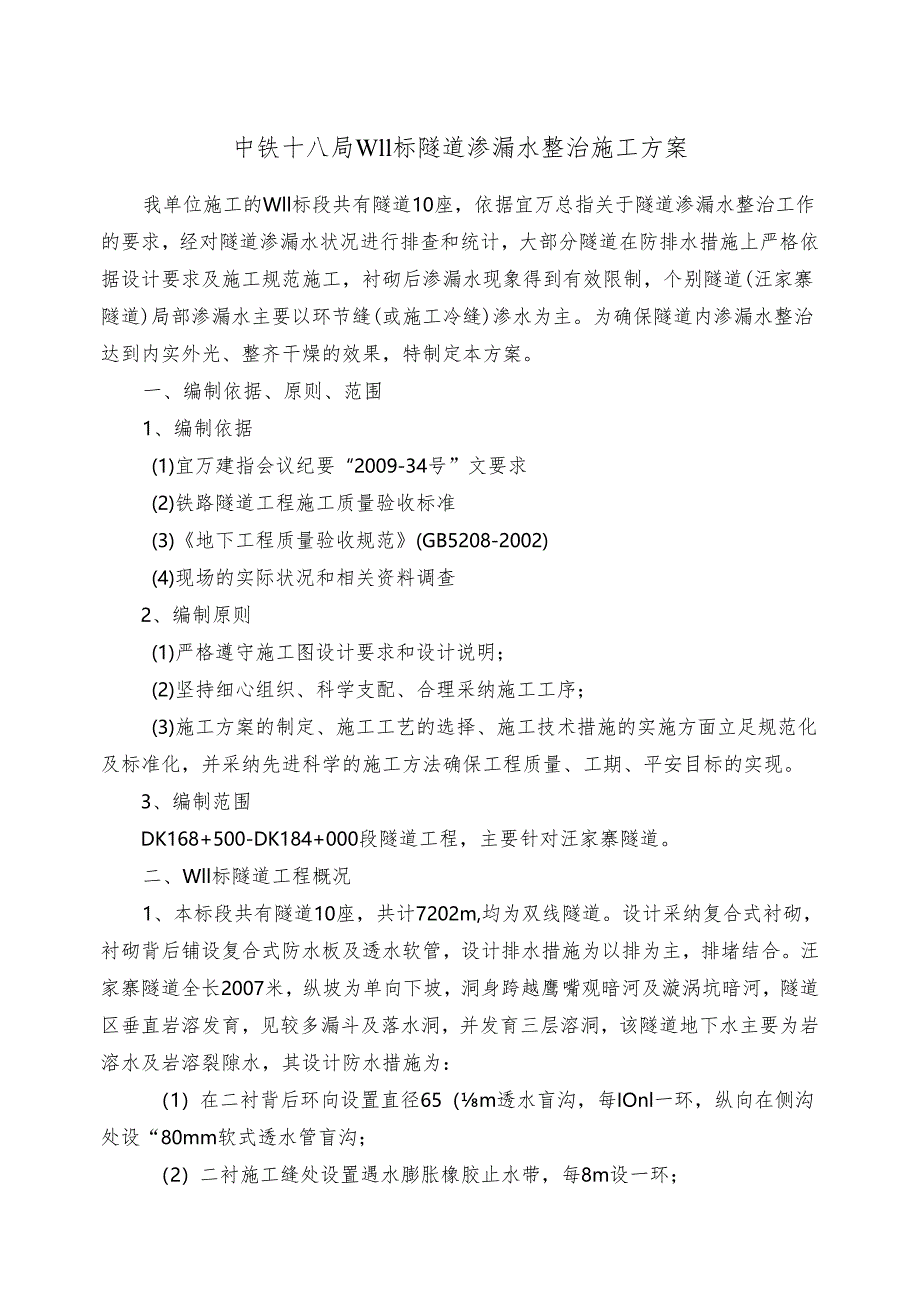

2、漏水整治施工方案我单位施工的Wll标段共有隧道10座，依据宜万总指关于隧道渗漏水整治工作的要求，经对隧道渗漏水状况进行排查和统计，大部分隧道在防排水措施上严格依据设计要求及施工规范施工，衬砌后渗漏水现象得到有效限制，个别隧道(汪家寨隧道)局部渗漏水主要以环节缝(或施工冷缝)渗水为主。为确保隧道内渗漏水整治达到内实外光、整齐干燥的效果，特制定本方案。一、编制依据、原则、范围1、编制依据(1)宜万建指会议纪要“2009-34号”文要求(2)铁路隧道工程施工质量验收标准(3)地下工程质量验收规范(GB5208-2002)(4)现场的实际状况和相关资料调查2、编制原则(1)严格遵守施工图设计要求和设计

3、说明；(2)坚持细心组织、科学支配、合理采纳施工工序；(3)施工方案的制定、施工工艺的选择、施工技术措施的实施方面立足规范化及标准化，并采纳先进科学的施工方法确保工程质量、工期、平安目标的实现。3、编制范围DK168+500-DK184+000段隧道工程，主要针对汪家寨隧道。二、Wll标隧道工程概况1、本标段共有隧道10座，共计7202m,均为双线隧道。设计采纳复合式衬砌，衬砌背后铺设复合式防水板及透水软管，设计排水措施为以排为主，排堵结合。汪家寨隧道全长2007米，纵坡为单向下坡，洞身跨越鹰嘴观暗河及漩涡坑暗河，隧道区垂直岩溶发育，见较多漏斗及落水洞，并发育三层溶洞，该隧道地下水主要为岩溶水

4、及岩溶裂隙水，其设计防水措施为：（1）在二衬背后环向设置直径65（m透水盲沟，每IOnl一环，纵向在侧沟处设“80mm软式透水管盲沟；（2）二衬施工缝处设置遇水膨胀橡胶止水带，每8m设一环；（3）隧道拱墙在初支与二衬间设EVA防水板。2、施工中严格依据防排水设计意图及要求进行操作和限制，按复全式衬砌要求，初支采纳锚喷或素喷支护，渗涌水点处埋管引排，二衬均采纳大模板台车实施整体式衬砌，台车长度810米。二衬背后满铺复合式防水板，防水板采纳自行式爬焊机进行热融焊接，悬挂式无钉铺设工艺。透水软管按初支后围岩渗涌水量大小环向按不同间距布置。衬砌节间环向铺设橡胶止水带或止水条。3、病害分析由于混凝土施工

5、中存在初支背后局部不平整，或个别锚杆头出露，导致衬砌施工时受混凝土挤压而出现防水板被岩石或锚杆扎破现象，从而产生隧道环节缝（或施工冷缝）渗漏水状况。三、方案实施的详细要求1、查找隧道渗漏水来源，对隧道四周的水质、水源、地质等状况进行调查，驾驭地下水位随季节改变的规律和地表水的影响，以确保隧道所承受的大致水压，了解生产、生活用水排放状况，以便查明渗漏水缘由。2、从隧道结构上分析渗漏水缘由，主要了解结构的强度、刚度是否满意要求，以及地基是否存在不匀称沉降等问题（因为它可能导致结构开裂而造成渗漏）。3、了解施工方案，对施工过程中所产生的施工缝、变形缝留设位置、处理方案等进行了解，以推断隧道渗漏水缘由

6、，通过混凝土的蜂窝麻面、孔洞数量间接了解施工质量对隧道渗漏的影响。四、整治方案沿环节缝和施工冷缝两侧，或衬砌面渗水点四周打孔排水，通过采纳化学浆液注浆填塞渗水孔（或缝）达到修复效果。依据本标段存在的渗漏水状况，整治方案按集中涌水实行埋管排入、裂隙水实行封堵措施。2、工艺流程打孔f埋管f封堵填充物f防水层表面装修层凿槽f埋注浆孔f注浆一剔除注浆孔一防水层3、材料选择注浆材料采纳1.W、HW型，填充速凝材料采纳F1.SA,防水材料采纳VAE密封膏、PV-聚氨脂密封膏，表面修复运用1500水泥密封剂。4、材料性能说明及材料数据(1)、F1.SAF1.SA是一种凝聚硬化快、强度高，具有微膨胀性的无机水

7、硬性材料。其性能如下：a、凝聚硬化快，2-3min即可硬化，其凝聚时间可通过适当增加水稀释进行调整。b、早期强度高，Id龄期抗压强度接近一般水泥28天强度。c、与岩石、混凝土的粘接力强，抗冻性能好，可在低温下操作。(2)、1.W1.W是以甲苯二异氧酸脂与三羟基水溶性聚醒合成主剂与添加剂配置形成，属于聚羟基甲酸脂注浆材料，是一种快速高效的防渗堵漏材料，对采纳一般方法难以奏效的大量漏水、渗水、微渗水具有良好的止水效果。1.W的特性如下：a、具有良好的亲水性，水既是稀释剂，又是固化剂。在水中先分散、乳化，进而聚合成弹性体。b、聚合体具有水胀性，其膨胀值可以通过配方调整，具有弹性止水的功能。、HWHW

8、是一种既能防渗堵漏、又能固结补强的灌浆材料，与1.W可以随意比例互溶，其主要以提高强度为主；若要增加弹性和遇水膨胀性能，则适当增加1.W的比例。HW的特性如下：a、浆液具有良好的亲水性，遇水能匀称分散，表面活性好，能显著提高潮湿面的粘结强度。b、具有高强度、低粘度的特点，韧性好。C、固结体在酸、碱中长期浸泡，其外观、吸水率、收缩率无异样改变,抗压强度不会下降。d、聚合体的水浸泡液无毒无污染。1.W、HW化学灌浆材料的物理性能项目技术指标1.W型HW型外观琥珀透亮液体棕红色透亮液体相对密度1.081.05（+10%丙酮）1.03（+2丙酮）1.10（20）凝聚时间数分钟数小时数分钟数小时粘度（P

9、a.s）（25s）0.450.175（+10%丙酮）0.093（+20%丙酮）0.100.04（+5%二甲苯）0.025（+5%二甲笨+5%丙甲）粘结强度（Mpa）1.7干燥1.0饱和面干0.7水下28（干燥），21（+5%丙酮）24（+5%二甲苯）24（饱和面干）17（+5%丙酮）19（+5%二甲苯）13（湿），10（+5%丙酮）10（+5%二甲苯）固结体抗渗10%浆液固砂体；1.8199cm/s密闭成型：B15自由发泡：BO固结体其他性能扯断强度（常温）：216MPa伸长率（常温）：273%永久变形（常温）：0抗拉强度：HW77.8MPaHW+5%二甲苯+5%丙酮41.4MPa（4）、M-

10、1500无机水性水泥密封防水剂M-1500无机水性水泥密封防水剂是一种无毒无味不会燃烧的液体，它含有催化剂和载体复合水基溶液，具有高度的渗透力，它可以溶入混凝土内部达3cm,与混凝土内部的碱性物起化学作用，在水泥内部产生乳胶体，使混凝土的碱份和湿气转化成流胶体而填满空隙，形成完全和永久的防水体。其性能如下：a、无色、无臭、无毒、不燃的无机水性水泥密封材料，它可提高混凝土强度，防止建筑表面风化，使新混凝土固化匀称，防止局部干燥或裂纹,提高混凝土密实度。b、经密封剂处理后的混凝土面层有较强的抗酸性能。C、能密封新旧混凝土间的孔隙，防止建筑物钢筋腐蚀。d、基层经密封剂处理后可防止表层起皮或脱落。5、

11、施工方法(1)、对环节缝和施工冷缝等渗漏缝，采纳人工沿渗漏缝凿成宽5-6cni、深78cm的V型槽，然后在槽底预设直径24cm的连续无管空腔，空腔上部以F1.SA材料、防水胶泥等制成的快凝刚性胶泥封填，封填高度与原衬砌表面基本相齐，沿缝依据漏水状况预埋若干注浆嘴，待封槽的刚性胶泥达到肯定强度后，通过预埋注浆嘴向沿缝预设空腔灌注高分子化学堵漏浆液填塞缝隙。(2)、对衬砌背后存在坑洼积水渗水点，依据坑洼处积水量多少确定排水孔的多少、大小，沿排水孔垂直向排水沟凿槽(其宽度和深度依据导水管的粗细确定)，用水泥密封剂配制的快速胶泥覆盖导水管作为填充层，填充层表面是软性防水层，待密封效果达到目的时再施作表

12、面修复。(3)、对于衬砌风光渗现象，实行注浆密封混凝土内孔隙的处理方法。在面渗区及其四周打注浆孔，注浆孔深度以小于衬砌结构厚度50100mm为宜，并埋设注浆嘴。压浆依次由外围向中心进行，最终修复面渗区域表面。6、质量检验(1)、混凝土接茬处的密实度(通过打孔排水时，对内部进行注水测试)。(2)、排水管的排水性能良好。(3)、排水槽表面无开裂渗漏现象。(4)、修复层的表面无化学反应产生的白斑出现。(5)、通过定期检查记录视察所出现的现象，以测定效果的时效性五、工期支配2009年3月10日15日，隧道渗漏水调查、缘由分析、方案确定及人员、设备、材料进场；2009年3月16日4月30日，渗漏水整治施工；2009年5月1日5日，质量验收。
